Универсальный таймер для управления светом и прочими нагрузками!

[Пупс]

Что он может?:
Включать и выключать свет в заданное время.
Включать и выключать свет по команде с кнопок.
При работе с электронным балластом (ЭПРА) с функцией плавной регулировки яркости (далее – диммер) может управлять светом по схеме ночь – сумерки – рассвет – день – закат – сумерки - ночь.
Включать и выключать в заданное время 3 независимые нагрузки. Суммарное количество включений-выключений для всех нагрузок – 5. Возможно также ручное включение-выключение с кнопок.
Измерять и показывать на дисплее температуру воды (диапазон 0°C – 99°C с дискретностью 1°C) и поддерживать заданную путем управления нагревателем (20°C - 39°C с точностью +-1°C).
По команде выключать на заданное время (до 95 мин. с дискретностью 5 мин.) фильтр.
Инфа взята здесь http://throgvar.nm.ru/dimmer628.htm

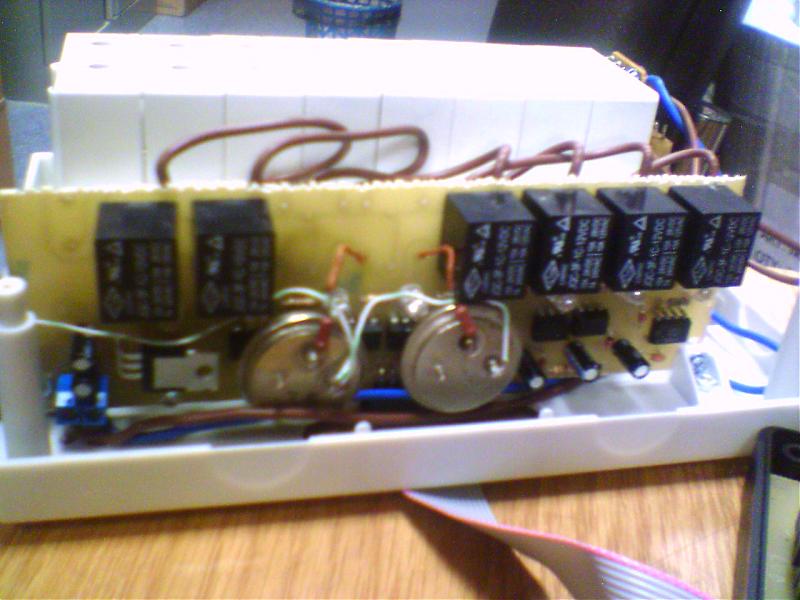

Собрал, всё чудно работает уже 3 месяца.
Рекомендую

[Nik]

Допис від Kitaro

Нарисовалась проблема с прогой Aqua Control... при попытке соединится пишет - невозможно открыть порт COM1. Кто-то сталкивался с подобным, вроде все провода проверял уже не один раз . Или эта трабла гдето в большом компе зарыта ??

Пупс вроде к компу подключал, поспрашай его.

И еще на сколько я понял там под каждую версию прошивки своя прога.
Проверь, может поможет.

[Пупс]

Допис від Kitaro

Нарисовалась проблема с прогой Aqua Control... при попытке соединится пишет - невозможно открыть порт COM1. Кто-то сталкивался с подобным, вроде все провода проверял уже не один раз . Или эта трабла гдето в большом компе зарыта ??

У меня тож самое было. Проблемма может быть в не правильной процедуре прошивки атмеги!
Всё остальное (клава, отсчёт секунд, зуммер звонкий или гриплый)работает нормально?

[Kitaro]

Вобщем, спасибо BlackAlex, собрал я сие чудо (то, что с Рн). Походу нарисовалась такая трабла, у меня сгорели _все_ диоды на плате котроллера . Может отсюда и растут ноги того, что не работает RS-232 интерфейс . Может это конечно я такой не везучий, но мне кажется, хотя бы в цепь питания надо-бы диоды помощнее, а то у меня все 6 были одинаковые . Если присмотрется, у автора на плате в цепи питания стоят таки мощнее диоды, чем в клаве.
Что должно, или не должно быть в настройках при прошивке, шоб все бегало ??. использую 1.04, прошивал внутрисхемно, все работает, кроме RS-232.

[Пупс]

Допис від Kitaro

Вобщем, спасибо BlackAlex, собрал я сие чудо (то, что с Рн). Походу нарисовалась такая трабла, у меня сгорели _все_ диоды на плате котроллера . Может отсюда и растут ноги того, что не работает RS-232 интерфейс . Может это конечно я такой не везучий, но мне кажется, хотя бы в цепь питания надо-бы диоды помощнее, а то у меня все 6 были одинаковые . Если присмотрется, у автора на плате в цепи питания стоят таки мощнее диоды, чем в клаве.
Что должно, или не должно быть в настройках при прошивке, шоб все бегало ??. использую 1.04, прошивал внутрисхемно, все работает, кроме RS-232.

Хмм..
странно
У меня светодиоды стоят 3мм самые обычные по 30копеек и всё работает. Может не того номинала поставил сопротивление?

[fluorine22]

У меня та же проблема. Грешу на микруху Rs232 контроллера. На одном форуме писали, что Max232 с кондерами 0,1 мкф работает нормально, а с Hin запустилась только с кондерами по 4,7 мкф.
У меня в плате стоит микросхема на которую вообще не смог найти даташит...

[Kitaro]

сгорели не светодиоды, а те диоды что стоят на клавишы отмена и влево, а также развязывают питание контроллера и батарейки.

[Пупс]

Допис від Kitaro

сгорели не светодиоды, а те диоды что стоят на клавишы отмена и влево, а также развязывают питание контроллера и батарейки.

Ещё страннее((
Может где короткое(сопля) прошивка никак не может спалить диоды.
Может не правильно соблюли палярность! Хотя тож вряд ли сгорели бы

[Kitaro]

так подлянка в том, что все работало ...
просто пока игрался с клавиатурой, они все сгорели . все что делал - это вкл/выкл схемы

[soraj]

Тоже сразу не слушался клавиатуры и не видел компорт,слепил програматор,скачал програмку выложенную автором,установил заново фузы,перешил и все работает(версия 1.3,новую еще не пробовал).ВНИМАТЕЛЬНО просмотрите паразитные перемычки на платах,несколько штук было,(не траблы,возникли при лужении плат изготовителем),и все будет ок.1n4148(два диода возле аккумулятора)при монтаже заменил на 1n4004,у автора на фотке тоже стоят помощнее.

[Byaka]

Допис від BlackAlex

а где такая шара водится?

http://microchip.com.ua

[Kitaro]

А, блин, я его таки сделал
Как оказалось, сволочной ActiveSync захватывает ком порт в монопольном режиме и держит

[Герман]

Приятно послушать хороших людей и за одно подписться на тему.

[fluorine22]

Наконец-то добил связь акваконтролера с com-портом!

Скажите, это я один такой, мягко говоря, несообразительный - чтобы com-порт заработал пришлось в схеме поменять местами два сигнальных провода (rxd и txd).

У всех так или вы сразу "правильно" спаяли?

[Kitaro]

Информация от разработчика:

>>Выросла какая-то непонятная проблема - не могу к компу подключить никак

Скачайте в сети любую программу тестирования (мониторинга) СОМ-порта.

Далее:

При перезагрузке МК идет команда "Start" она должна быть видна в этой программе.

Далее отправте команду "MMMQ" в микроконтроллер. В ответ придет "Unknow"

Далее команду "R020001Q" В ответ будет что то вроде "00AF".

Если этого нет - разбирайтесь с сединениями и микросхемой интерфейса RS-232. Все сигналы должны быть хорошо видны на экране осцилографа.

З.Ы. Поменять местами провода - это не интересно, искать какая сволочь в компе ком-порт держит - интереснее. Я пока нашел успел три разных микрухи поменять, с разными кандерами игрался, отдельной платой эту схемку собирал думал уже все

[fluorine22]

Допис від Kitaro

З.Ы. Поменять местами провода - это не интересно...

Каждому свое...
Когда ошибка в схеме - не так просто ее найти!
Судя по всему, у Вас ноутбук. На ноутах сам несколько раз сталкивался с проблемами, связанными с com-портами.
