spav777 · 15.10.2011, 15:32

Цитата:

Допис від Hippo

насколько я понял - вашей компашке интересен сам процесс.

не без этого.

kusfu · 15.10.2011, 15:36

Вот такая у меня схемка. Инфу брал от сюда. тыц

spav777 · 15.10.2011, 15:41

-=Den=-,
в схеме порт С задействован на индикацию, а ведь он совмещен с мультиплексором внутреннего АЦП, к которому необходимо подключить выход усилка pH электрода?

sae74 · 15.10.2011, 16:04

А я с Вашим модератором Заказал такую штуку, и она уже в Украине.
Вот теперь ждемс...

kusfu · 15.10.2011, 16:10

sae74, заказали и молчали...

sae74 · 15.10.2011, 16:11

kusfu, так а че говорить то?
Не че еще не сделано.

pimass · 15.10.2011, 16:53

kusfu, Дурное дело не хитрое (заказать

), как склеим покажем

spav777 · 15.10.2011, 18:08

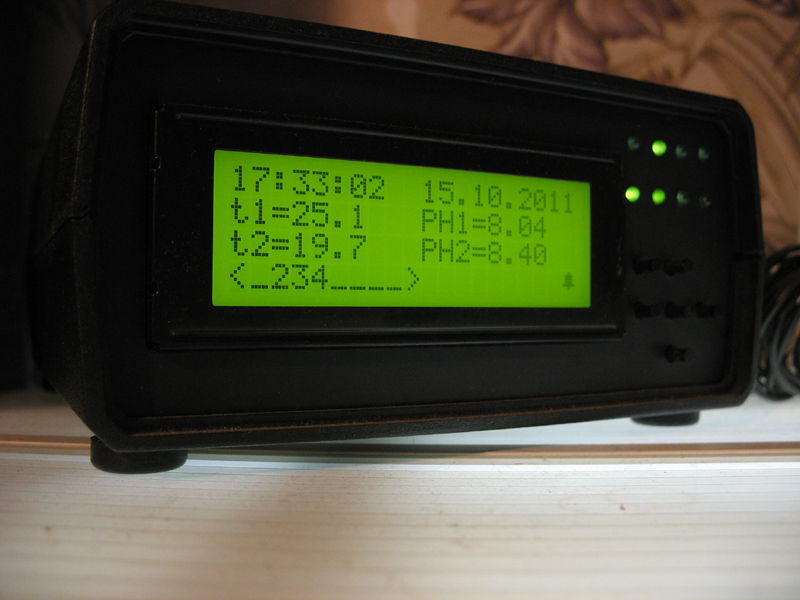

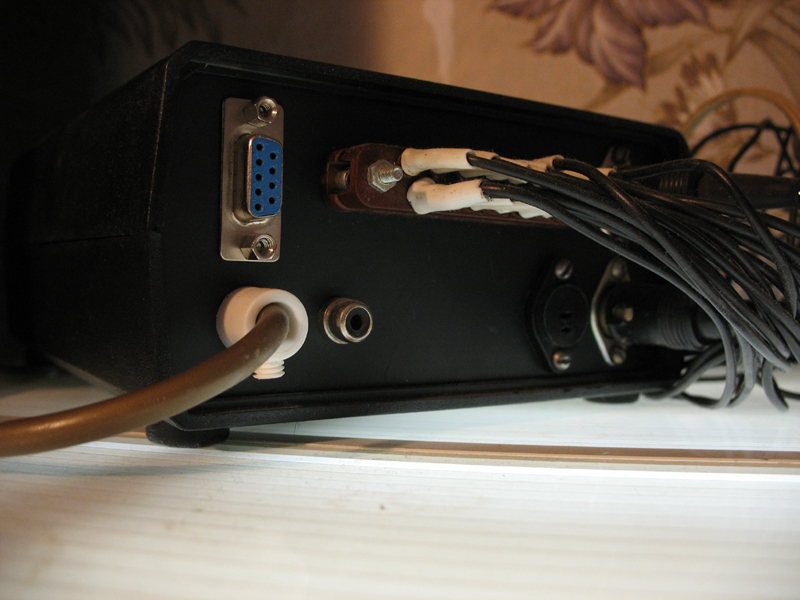

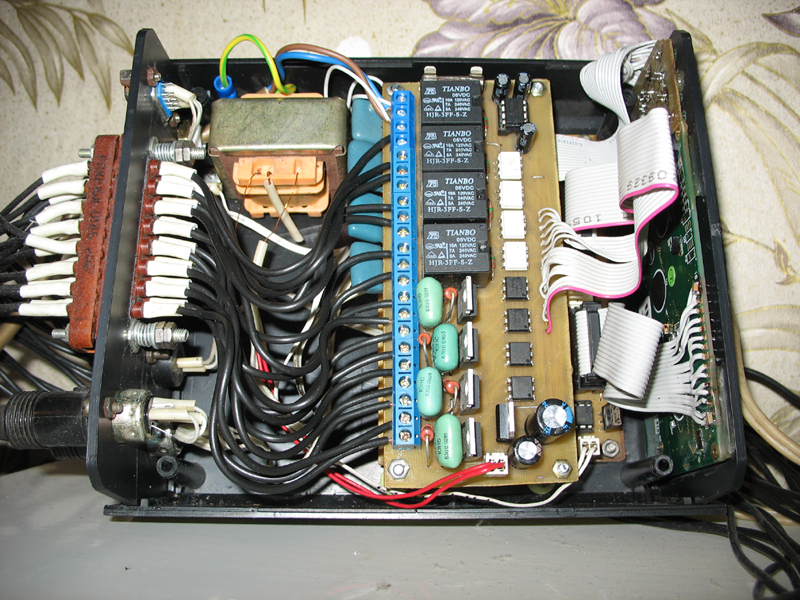

Вот мой контроллер

spav777 · 15.10.2011, 18:34

kusfu, а я в свое время спаял по такой схемке от сюда
преймущество - хорошая индикация (функции заточены больше как часы)
недостатки - всего два канала таймер и термостат; спешат часы (возможно кварц попался такой, но я не заморачивался), но на управление простым аквасом пойдет.

spav777 · 15.10.2011, 21:17

pimass, Дима если разработка универсального контроллера, "переплюновшего Юсуповский" увенчается успехом, попробуем замутить для него более дешевую платформу, чем Ардуин. Тогда можно будет подумать и о конкуренции.

pimass · 15.10.2011, 21:21

spav777, Ну вообще я не рассматриваю это как коммерческий проект, как говаривает Игорь "Пытливый ум рукам покоя не дает"

Что касательно Ардуины, меня подкупил тот момент, что не надо ни каких плат травить не нужно практически ни чего паять, такой себе конструктор, для среднего и старшего школьного возраста.. Помнишь, были в детстве такие наборы?

Ну и ещё не маловажный факт который делает +1 Ардуино, в сети куча писаного под аквариумы софта.....

З.Ы. Предлагалась данная платформа в топике про форумный контроллер, но великие электрогуру сказали "мол а кто софт писать будет бла-бла-бла" и заморочились они с приблудой с пальцетыком, не ну че модно... Только вот за год существования проекта создана одна силовая плата (вроде как даже в единичном экземпляре)...

-=Den=- · 15.10.2011, 22:05

Цитата:

Допис від spav777

Протеус чтото уже показывает?

Часы стартуют, диоды включаются и выключаются в нужное время и в протеусе и на макетке. Застрял немного на управлении кнопками. Появится время - возьмусь за продолжение...

Цитата:

Какие функциональные возможности планируется возложить на девайс?

Пока просто хочу трехканальный таймер.

Цитата:

в схеме порт С задействован на индикацию, а ведь он совмещен с мультиплексором внутреннего АЦП, к которому необходимо подключить выход усилка pH электрода?

Это я вкурсе, но для мне пока рано думать об pH электроде. Хотя сразу не сделаешь - так и останется

spav777 · 15.10.2011, 22:37

-=Den=-, подключить индикатор можно используя всего 6 проводов, используя внешние дешифратор и регистр сдвига, зато освободятся порты для дальнейших апгредов.
Еще одна экономия может быть в использовании для клавиатуры всего одного вывода МК в виде резистивного делителя напряжения, очень популярный ход у буржуинов (также дает упрощение програмного кода, так как не нужно динамическое сканирование, но задействуется АЦП).
