AquaController 2.0

[AquaGomel]

Обновление прошивки до версии 2.2.7:
-фикс обновления экрана
-фикс подключения нескольких датчиков температуры

[AfricaNN52]

Сборка контроллера продолжается, точнее подключение периферии,
свет 10 каналов * 2 платы соединенные шлейфом параллельно по таймеру настроены на определенный ток по каждому каналу, при этом светодиоды при минимальном охлаждении без больших радиаторов греются 30-35 градусов
4 датчика температуры независимых друг от друга заработали стабильно, после доработки программы AquaGomel.

Спасибо AquaGomel тебе за труды !!!

Далее буду силовые нагрузки цеплять, и настаивать ПШ метр, который уже приехал.

[AquaGomel]

Сделал корпус для 3D печати под данное устройство.
Ссылка на исходники: https://1drv.ms/u/s!AtUQdsFO3hWIgqI3...Dhidw?e=m4Fcm6
и на STL файлы

[AfricaNN52]

Далее буду силовые нагрузки цеплять, и настаивать ПШ метр, который уже приехал.

Всем привет.

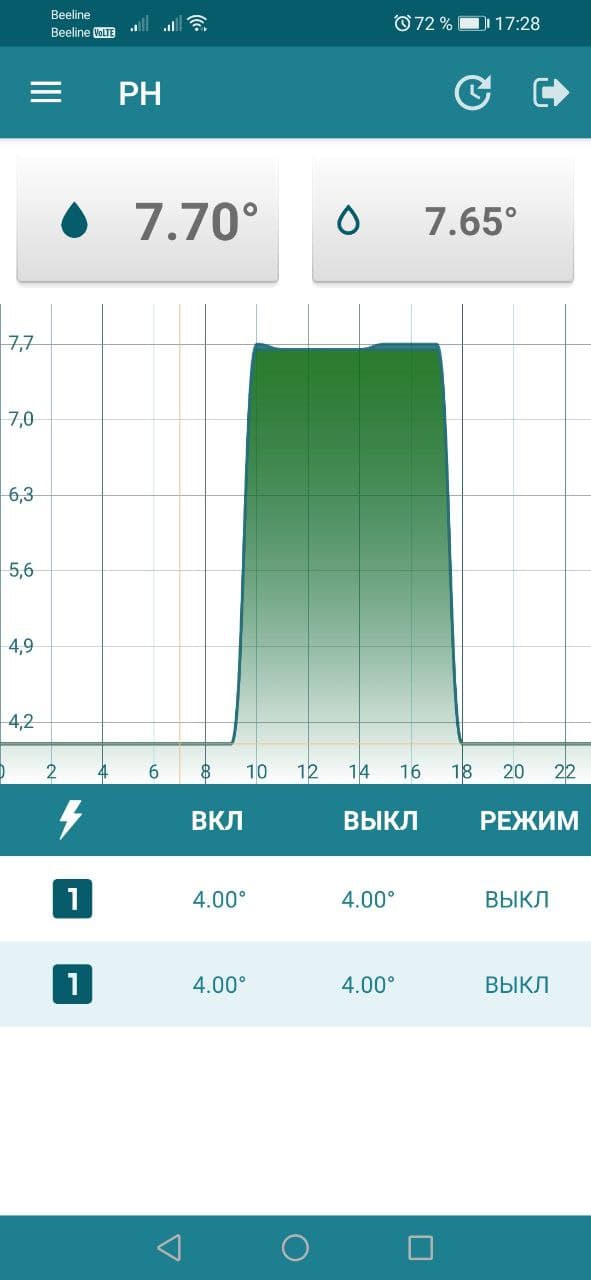

Настроили ПШ Метр !!!
Танцы с бубнами продолжались больше недели, днями и ночами пытались настроить с AquaGomel мой ПШ метр.
выяснилось что плата пш метра глюченая, значения плавали еще как , и калибровка не получалась. В общем помаялись.
плата эта вот : https://aliexpress.ru/item/329574282...3bcc33edmOC1k8

нашел у себя пш метр который покупал три года назад, по совету и руководством AquaGomel поставил её и вуаля заработала и достаточно стабильно.
плата эта вот : https://www.dfrobot.com/product-1025.html

подключил пленочный обогреватель 55 ватт, все в норме детальки не грееются, все работает

сделал охлаждение светодиодов, в зависимости от температуры включается

далее подключение и настройка СО2 и Удо

[AquaGomel]

Обновление версии прошивки до 2.5.7:
- Добавлено хранение статистики температуры и PH на устройстве, при перезагрузке контроллера все данные сохраняются.
- Для ШИМ таймеров длительность включения-выключения теперь задается в минутах от 1 - 120 мин.
- Температурный лимит установлен в 78 градусов, для контроля температуры не только воды.
- Исправление мелких ошибок.
Обновление версии клиента до 2.0.7:
- Оптимизация отправки получения данных.
- Возможность отключить не используемый датчик PH2
- Калибровка PH датчиков запоминает введенные значения.
- Отображение версия прошивки в списке устройств.

[alex2161]

Добрый день, парни помогите. собрал схему включил и дальше начального экрана никак

[AquaGomel]

Допис від alex2161

Добрый день, парни помогите. собрал схему включил и дальше начального экрана никак

А вы контроллер к WiFi подцепили? 192.168.4.1 Говорит о том что он висит на экране настроек.

[alex2161]

все норм, спасибо. разобрался. Все работает. Буду дальше навешивать лед и тд

[alex2161]

AquaGomel, подскажите, а пункты с фразой "(В процессе разработки)" будете доделывать? некоторые функции очень нужны

[AquaGomel]

Допис від alex2161

AquaGomel, подскажите, а пункты с фразой "(В процессе разработки)" будете доделывать? некоторые функции очень нужны

О каких функциях идет речь?

[alex2161]

1. Возможность управления нагрузкой (обогревателем/охладителем) на любом канале выхода. В процессе разработки: любой канал включая ШИМ и внутренние каналы вентилятора
2. Управление до 7 аналоговыми каналами. (В процессе разработки)

[AquaGomel]

Допис від alex2161

1. Возможность управления нагрузкой (обогревателем/охладителем) на любом канале выхода. В процессе разработки: любой канал включая ШИМ и внутренние каналы вентилятора
2. Управление до 7 аналоговыми каналами. (В процессе разработки)

Надежда конечно есть , не смотря на то что пользуются данным девайсом от силы 3-4 чела... но обещать ничего не буду, физически не хватает времени...

Какая частота на ШИМ вас бы устроила?

[alex2161]

И еще хотелось бы програмно менять частоту ШИМ для лед. Для мощных лед частота переключения нужна выше.

[alex2161]

давайте 15кГц. Если не сильно нагло, то киньте строку, которую нужно менять и в каком файле. А я уже откомпилирую.

[alex2161]

Я так понимаю, что частота ограничена 1526Гц устройством PCA9685. сейчас стоит по умолчанию около 200Гц. Как догнать до максимума?
