Вариант реактора-колокола · 19.11.2010, 13:16

Вариант реактора-колокола.

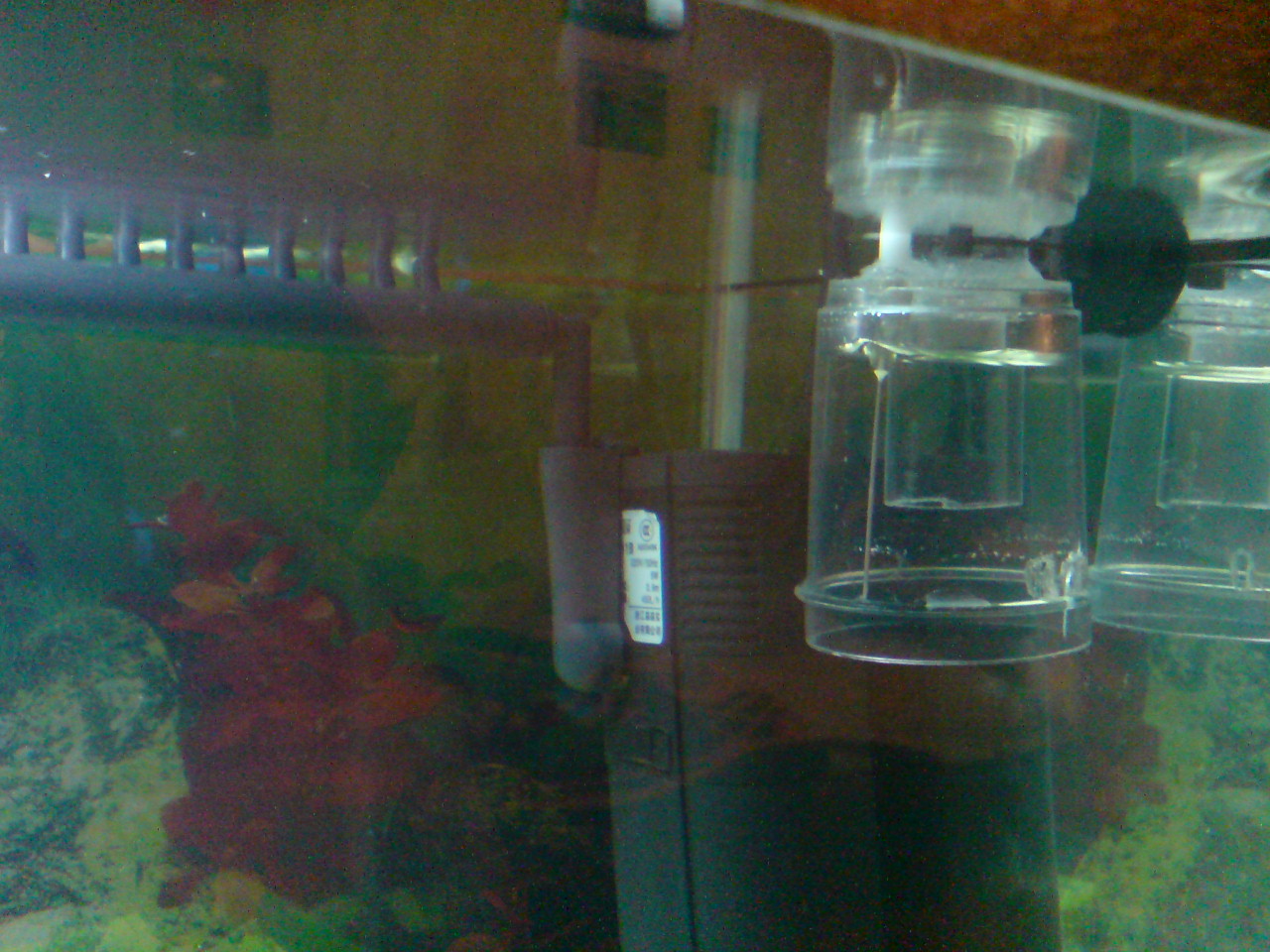

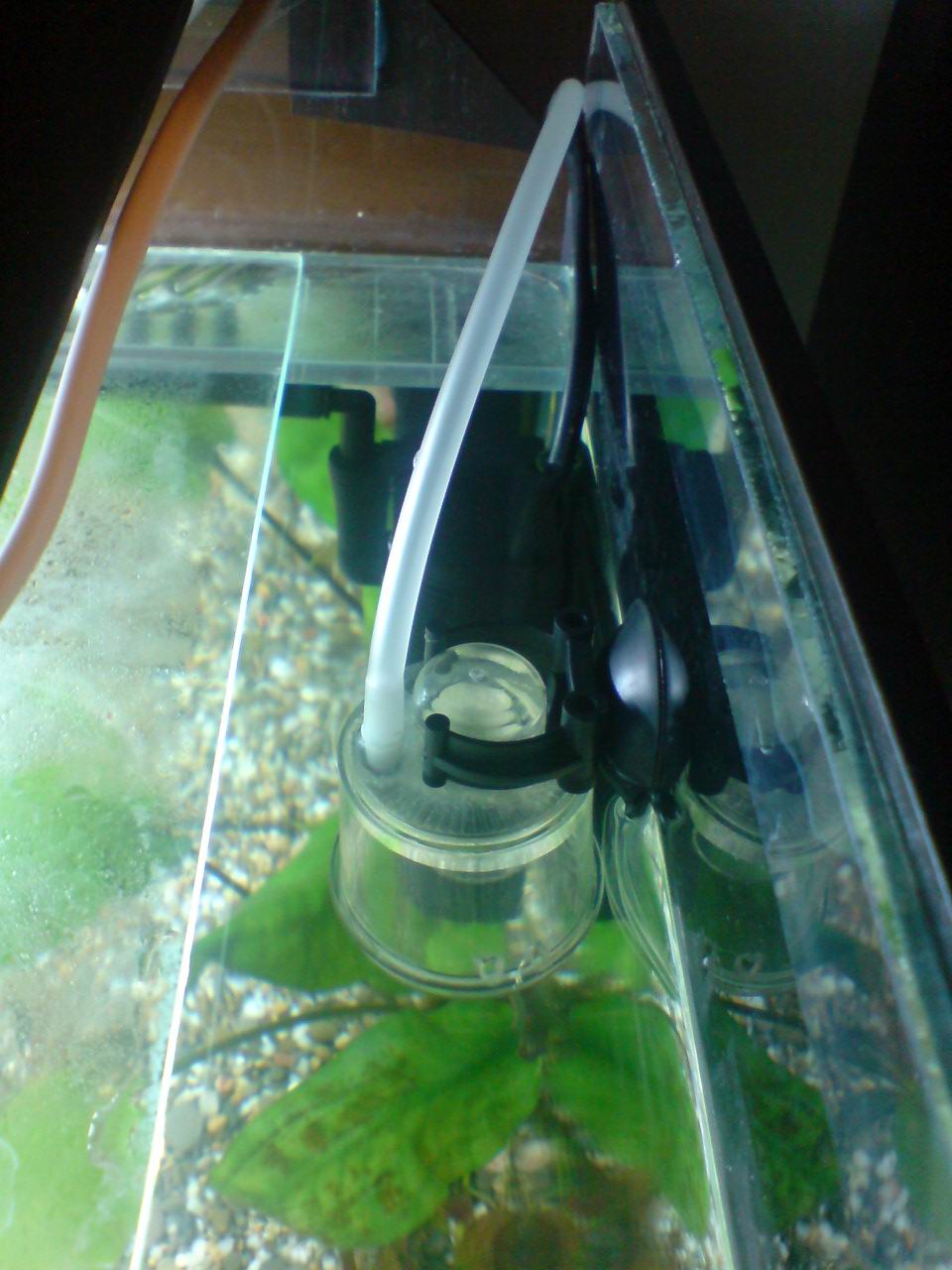

Конструкция реактора видна из рисунка.
Это перевёрнутая вверх дном пластиковая коробка,
закреплённая на поверхности воды в полупогружённом
состоянии. СО2 из бродилки подаётся в газовый
карман и растворяется через поверхность воды.
Излишки СО2 через трубку выводятся за пределы
аквариума. Для крепления реактора к стенке коробки
прикреплена стальная пластина, а снаружи аквариума
её держит магнит.Можно использовать присоски.

Starcomputer · 19.11.2010, 13:22

Трубка отвода лишнего газа расположена неправильно.
Ее вход должен быть ниже поверхности воды.
Там принцип работы построен так, что пока газовый карман небольшой, вход в отводную трубку перекрыт водой, как только он увеличится и вытеснит воду, вход откроется и лишний газ сбросится.
ИМХО.

kudatsky · 19.11.2010, 13:49

Цитата:

Допис від Starcomputer

Трубка отвода лишнего газа расположена неправильно.
Ее вход должен быть ниже поверхности воды.
Там принцип работы построен так, что пока газовый карман небольшой, вход в отводную трубку перекрыт водой, как только он увеличится и вытеснит воду, вход откроется и лишний газ сбросится.
ИМХО.

Здесь принцип немного другой. Никакого вытеснения воды не происходит. Газовый карман постоянно соединён с атмосферой через трубку и излишки газа постоянно уходят по трубке в атмосферу.

Starcomputer · 19.11.2010, 14:00

Цитата:

Допис від kudatsky

Газовый карман постоянно соединён с атмосферой через трубку и излишки газа постоянно уходят по трубке в атмосферу.

Т.е. газовый карман постоянно соединен с атмосферой ?

kudatsky · 19.11.2010, 14:05

Цитата:

Допис від Starcomputer

Т.е. газовый карман постоянно соединен с атмосферой ?

Совершенно верно. Газовый карман наполнен СО2, всё что может - растворяется, а излишки уходят по трубке в атмосферу.

Starcomputer · 19.11.2010, 14:13

Цитата:

Допис від kudatsky

Газовый карман наполнен СО2

Нет. Раз он соединен с атмосферой, то там смесь СО2 с атмосферным воздухом.
Уровень воды в реакторе и вокруг него одинаков ? По рисунку это так.

Sem · 19.11.2010, 14:16

Цитата:

Допис від Starcomputer

Трубка отвода лишнего газа расположена неправильно.

А стальная пластина правильно?

букавки · 19.11.2010, 14:39

да и если выходной клапан смотрит в атмосферу то вы прост выбрасываете со2 в воздух. имхо растворение будет близким к нулю. единственное спасает что выход это тоже иголка...дабы увеличить ефективность нада ваще инсулиновую брать...ито имхо.

Starcomputer · 19.11.2010, 14:46

Цитата:

Допис від букавки

нада ваще инсулиновую брать...

Не поможет, не те объемы подачи СО2.

MSN · 19.11.2010, 14:41

непонятно в чем преимущество такой схемы? Почему не удлинить выпускной клапан и получить "классический" вариант, описанный на амании?

kudatsky · 19.11.2010, 15:05

Цитата:

Допис від MSN

непонятно в чем преимущество такой схемы? Почему не удлинить выпускной клапан и получить "классический" вариант, описанный на амании?

Такая конструкция немного проще, только и всего

Для отвода я использую тоненькую трубку и не надо думать, что б туда не попала вода во время выхлопа.

Starcomputer · 19.11.2010, 15:14

Ничем не проще. Боитесь чтобы вода в выхлоп не попала - делайте подводный выхлоп.

букавки · 19.11.2010, 15:16

дел

букавки · 19.11.2010, 15:03

вы не рационально гоняете со2 просто выбрасывая почти весь в воздух...где тут логика реактора? с таким же успехом просто трубку бросьте в аквас без реактора вообще

Сергей Николаевич · 19.11.2010, 16:54

Если газ растворяется на поверхности воды, то почему бы не подать газ в трубку отвода газа, а подающую иглу укоротить для сброса излишков газа?
Вот и будет давление в колоколе и площадь воды для растворения газа.
