Хочу сделать LED светильник на базе Arduino с нуля.

[Инк]

у БлекАлекса спроси, не наступай на мои грабли

[hurma]

Это по поводу радиатора?

[Инк]

Допис від hurma

Это по поводу радиатора?

Ага. Это, конечно, не совсем подешевле..

Там у вас есть конторы которые производят Ш-радиаторы, от 140 до 230грн метр, в зависимости от ширины и высоты профиля.. Но они продают продукцию кратно 1м.

Буквально вчера у одного аквариумиста из Днепра мацал профиль от Блекалекса - он во-первых смотрится офигенно, во-вторых пазы для стекла защитного.. Вобщем, удобно.

[hurma]

Допис від Инк

Ага. Это, конечно, не совсем подешевле..

Там у вас есть конторы которые производят Ш-радиаторы, от 140 до 230грн метр, в зависимости от ширины и высоты профиля.. Но они продают продукцию кратно 1м.

Буквально вчера у одного аквариумиста из Днепра мацал профиль от Блекалекса - он во-первых смотрится офигенно, во-вторых пазы для стекла защитного.. Вобщем, удобно.

У него отличный радиатор для подвесного светильника. А у меня будет в крышке, и стекло будет в самой кришке.

Мне нужно что-то высотой 20 мм длиной ~ 300-350 мм и шириной ~ 170-200

[Инк]

Фиг его знает, это такую "ногу" надо делать за задней стенкой аквариума.. И он еще и сниматься как-то должен на всякий случай. Вдруг камни переставить/добавить решите?

Оно очень красиво смотрится на брендовых аквариумах, но как его сделать.. по-моему проще поставить светильник на боковые стенки, и дело с концом..

[hurma]

Допис від Инк

Фиг его знает, это такую "ногу" надо делать за задней стенкой аквариума.. И он еще и сниматься как-то должен на всякий случай. Вдруг камни переставить/добавить решите?

Оно очень красиво смотрится на брендовых аквариумах, но как его сделать.. по-моему проще поставить светильник на боковые стенки, и дело с концом..

буду делать па петлях, чтоб откидывался назад. думаю выйдет..)))

[hurma]

[BlackAlex]

Собственно нет никаких противопоказаний обшить балку снаружи пластиком. Кстати Ш образный профиль продают на кардачах кусками менее метра, но цена не порадует. Можно поискать б/у радиаторы в "яме" - ряды за рынком, над железкой. ВЫ же все равно планируете прятать в корпус. В общем вариантов много.

[hurma]

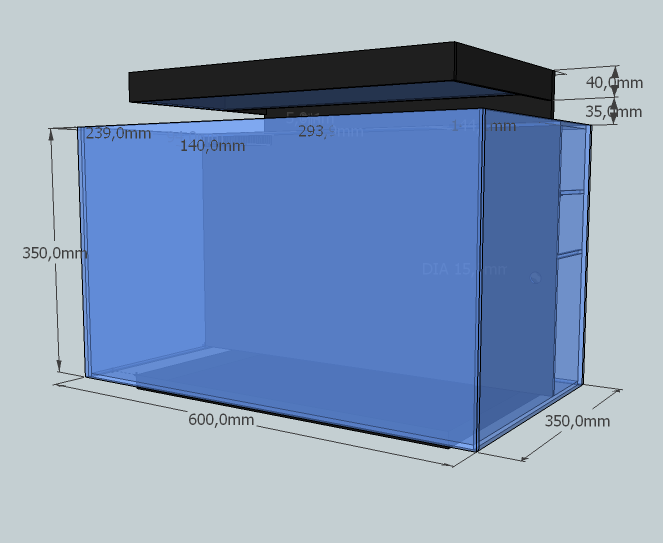

Крышка будет выполнена из вспененного ПВХ и бука. В дальнейшим обклеена карбоном.

Радиатор мне нужен 200×470х25 хватит ли его на 21 диод без активного охлаждения?
По поводу питания.:
АC-DC 24V 5-10A.
DC-DC 24>12V
DC-DC 24> 7.5V
С 7.5V через КРЕНку (что это такое?) в 5V.
По DC-DC есть ли какие-то еще характеристики которые нужно учечть кроме вольтаж?
По диодом думаю: (ПОПРАВЬТЕ ЕЛИ ЧТО НЕ ТАК)
2 RGBW
2 UV
5 RB
5 B
7 CW

[hurma]

Если не сложно напишите что конкретно мне нужно завта купить на кардачах. При возможности примерно где. Ориентируюсь там не плохо. Буду там в районе 11:00-12:00 может кто будет рядом поможет...)

[hurma]

Блок 24В 5А купил 100грн
Радиатор 500х192х26 2шт 200грн
По ДС-ДС не понятно

[Ruslan.Kuchma]

DC-DC это понижающий преобразователь напряжения... Есть интернет, есть Google, неужели так сложно найти, что да как, или Вы думаете, что за Вас это кто-то будет делать. У многих кроме аквариумов и форумов есть и другие дела...

[hurma]

Та я понимаю... просто приехал на кардачи мне как начали валить цену дс-дс 24>12 180грн. 24>7.5 сказали что таких нет в помине. По этому и спросил.

[nbinc]

На eBay есть такие регулируемые преобразователи, где на входе 4V-40V и на выходе может быть от 1.3V до 35V (переменником на модуле подстраивается нужное напряжение на выходе). Искать по фразе "DC-DC LM2596 Step Down Adjustable Power Supply Module", там цена от 0,99 USD с бесплатной доставкой (например вот этот лот)

Я такие использовал для своего светильника (на картинке рядом с блоком питания).
Один блок питания на 24В и два таких DC-DC LM2596 отрегулированных на 5В (для Arduino) и 12В (для вентиляторов) а "чистые" 24В для драйверов ЛЕДов.

[hurma]

купил такие принципе тоже самое...можно подать до 50В а на выходе сам регулируешь сколько надо.

ну и пару фото данного этапа:
