Аквариумный контроллер Sokol_And

[skozlyuk]

Наконецто разобрался с причиной неработоспособности контролера. А причина банальная ошибка у ВАС ув Sokol_And в плате DIP (нет минуса к ножке 5 МК ). Начинающим , таким как я, может будет полезно
1. програмировать контролер можна с помщью EXTRA-PIC (схема проверена лично)
2. После сборки платы очистить ее , так как DS1307 чувствительна к паразитной емкости (см. даташит) и кварци желательно не китайские.
3. Если при включении на мониторе ничего нет или какие то непонятные значки то проверить наличие импульсов на ножке 7 DS1307 (проверял диодом) то нужно играться с подбором кварцов и уменишение паразитной емкости. На ножках 5 и 6 должен бить высокий уровень (все ето при условии что при нажатии кнопок управления , индикатор реагирует).
Ну вроде бы и все, по крайней мере если б мне кто такое посоветовал то месяц назад собрал бы его Спасиба Sokol_And за схему в Протеусе очень помогла.

[N_A_N]

Добрый день!

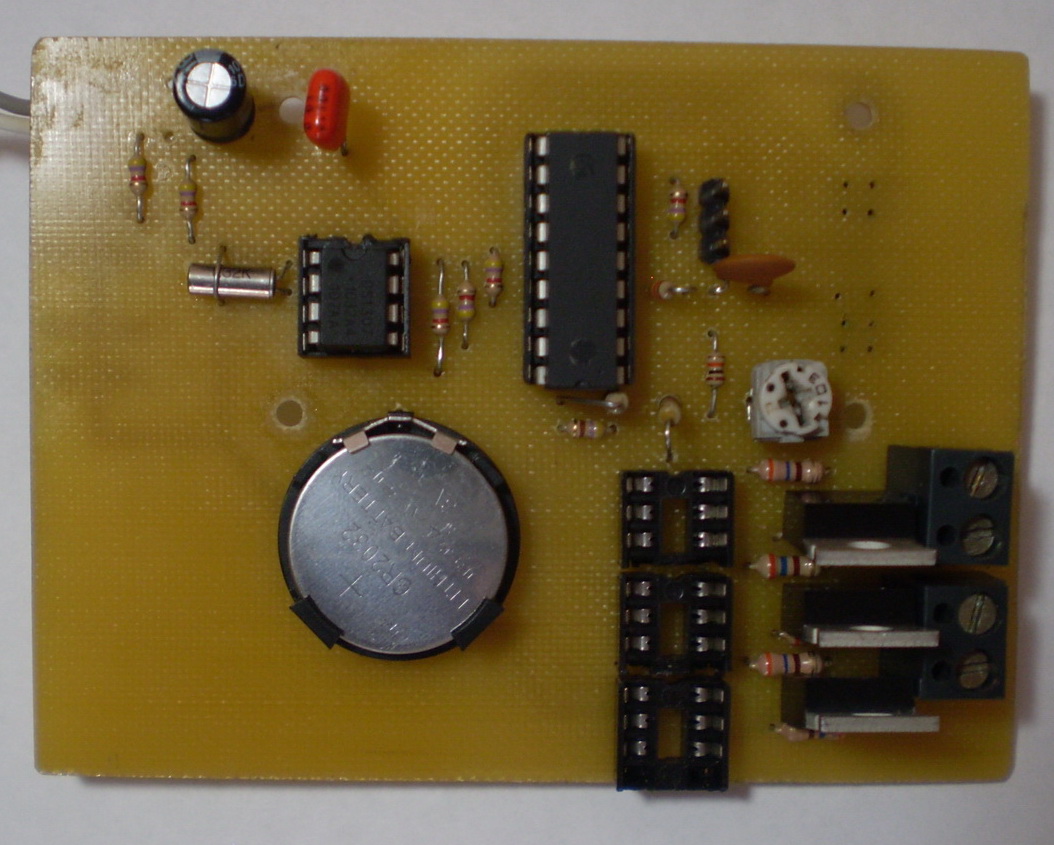

Вот что у меня получилось:




Размер платы 65х90 мм. Монитор такой же как у Nikolaykz.

[4elox]

добрый день.подскажите плиз:
могу ли я на 1 канал выставить программу,чтоб у меня свет включался\выключался 2 раза в день,по прошивке 1.0 ?
пример:
9.00 свет включен - 13.00 свет выключен
18.00 свет включен - 23.00 свет выключен
огромное спасибо за ответ....

[Sokol_And]

Да, можно

T1 9.00 - 13.00
T2 18.00 - 23.00

[Sokol_And]

Проверьте часовой кварц и соединение между 7 ногой часов и мк

[Malder2001]

Допис від Sokol_And

Проверьте часовой кварц и соединение между 7 ногой часов и мк

Еще один вопрос возник в процессе роботы. Часы запустил Т1 Т2 включаются отлично а термо регулятор я взял обычный для аквариума и выставил на нем максимум. На блоке установил температуру 32 градуса датчик опустил в лед, блок показал 2 градуса. Почему лампочка на нагревателе на засветилась. Или этот канал на семистор не открыт постоянно, а включается импульсно.

[Sokol_And]

Канал открыт постоянно ... но контроллер работает от 0 - 99С градусов, а у Вас температура была меньше нуля (не предусмотрено замерзание аквариума )

[Malder2001]

Допис від Sokol_And

Канал открыт постоянно ... но контроллер работает от 0 - 99С градусов, а у Вас температура была меньше нуля (не предусмотрено замерзание аквариума )

Уточняю вопрос. Допустим устанавливаем нагрев температуру 25 градусов, температура на датчике 18 градусов порт микроконтролера RA2 переходит в логическую 1, или включение 1 с определенной частотой.

[Sokol_And]

порт переходит в логическую 1 (канал открыт постоянно)

[Sokol_And]

конденсаторы стоят везде (на входе, микропроцессоре, ds1307) ?

[Sokol_And]

на mclr стоит конденсатор (1 нога мк)?
когда такое случается, в какой момент времени, включаются какие-то нагрузки тогда? а контроллер включает какие-то насосы?

[DimonR]

Доброго времени суток.Подскажите пожалуйста можно ли в этом аква контроллере применить симисторы BT136-600E вместо BT136-800E без существенных изменений в схеме.

[Sem]

Допис від DimonR

BT136-600E вместо BT136-800E без существенных изменений в схеме.

Максимальное обратное напряжение 600 и 800 вольт, что не существенно.

[Focke-Wulf]

Добрый день! В шапке темы есть: Инструкция_v1.1_p876.pdf
Судя по инструкции, это как раз то, что мне надо, управление светом ШИМ (закат рассвет.)
Но подскажите пожалуйста где сама схема и прошивка к этой инструкции?
Спасибо!

[Shuttle]

Допис від Focke-Wulf

Судя по инструкции, это как раз то, что мне надо, управление светом ШИМ (закат рассвет.)
Но подскажите пожалуйста где сама схема и прошивка к этой инструкции?

http://www.aquaforum.ua/showpost.php...9&postcount=43
