приставка к таймеру

[teist]

Допис від Andrey77

За эти деньги можно накинуть часы, дисплей и получим простенький полный контроллер.

Сам над этим думаю. За недорого простенький контроллер с табло.

[Andrey77]

Допис від teist

Сам над этим думаю. За недорого простенький контроллер с табло.

А что думать? Все уже продумано. Вот
http://www.aquaforum.ua/showthread.php?t=92570

Или чего то не хватает? Все одно проще взять аппаратную часть по ссылке выше и добавить нужное. Например один выход переделать на управление яркостью светодиодов.

[Starcomputer]

Допис від Andrey77

Например один выход переделать на управление яркостью светодиодов.

И переписать программу .....

[sae74]

10 баксов и на выходе почти Юсупов

[Andrey77]

Естественно. Просто то, что пытаются родить в этой теме аппаратно решается Вашим творением. А программу так или иначе стряпать им придется.
А если говорить о рассвете закате, то тот кто не может программировать, но дружит с паяльником за пол часа добавит интегратор + преобразователь напряжение в ШИМ и решит задачу аппаратно.
Да и Вам можно добавить на один (или даже все) выход программный ШИМ. Будет в ногу со временем.

[teist]

Если переделать схему и программу то это будет уже другая вещь
и думаю общего там останется мало. Мини акваконтроллер хорошая
разработка, и переделывать ее нет смысла. (Проще наверное сделать с нуля другую)
А если надо еще и закат/рассвет то можно к ней подключить
приставочку какую-нибудь...

[Andrey77]

В том то и дело что схему переделывать сильно не нужно.
Вместо MOC3041 впаиваем PVN012PBF, как автор вначале и хотел. И вместо нагрузки 220В переменки подкидываем 12В постоянки (светодиодные ленты).

И в таких вещах очень важно заложиться на существующую аппаратную платформу, а не изобретать велосипед.

На счет программной реализации - то для меня например уже давно нет понятия написать программу. Реально просто собираются отлаженные годами куски кода воедино. И добавить в исходники программный ШИМ - делов на пол дня (из которых основное время на подготовку макета и настрой на работу)...

Это все справедливо только к заданию этой темы (таймер + функцию рассвет/закат).
Если Вам нужно более функционала, то Вы правы - проще с нуля сотворить. Что я и планирую совершить, но это уже другая тема. Если есть интерес, могу создать свою тему аква контроллера, там и обсудим. Может и Ваш интерес решится....

[teist]

Все же эта приставочка проще акваконтроллера и позволяет использовать существующий таймер. Надо её доделать но времени мало сейчас

[teist]

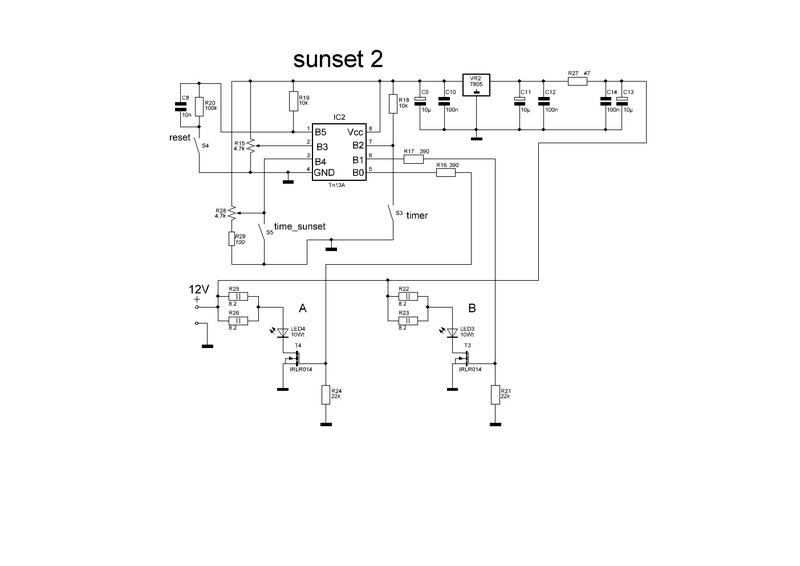

Время заката/рассвета надо регулировать поэтому
схему я немного доработал. Теперь есть регулирование
яркости в двух каналах. Сразу после сброса в течение
примерно 5 минут регулируем максимальную яркость
в каналах А и В. Потом схема на регулирование не
отвечает. Это для помехоустойчивости. Если в канале А
установить регулятор на "0" то регулятор В будет задавать
длительность заката/рассвета. Макет работает но
мощные светодиоды еще не подключал. На один канал
думаю подключить десятиваттные, на другой одноваттники.
