AquaGomel · 11.11.2021, 23:16

Залил Android клиент для версии контроллера 2.0. В данный момент используется бета версия 2.0.0 (необходимо вступить в бета-тестировщики)
Ссылка:
https://play.google.com/apps/testing...aquacontroller ( с сайта)
https://play.google.com/store/apps/d...aquacontroller (с мобильного)
Клиент поддерживает контроллер версии 1.0 Так что есть возможность обновится все пользователям.

AfricaNN52 · 13.11.2021, 08:08

Всем привет
Спасибо AquaGomel за активную помощь в создании копии его проекта
сегодня завтра приедут платы
все детальки под чутким руководством AquaGomel заказаны, ну если что ни то придет доберу на радиорынке
Список деталей с копиями заказов на Али выложу чуть позжее - дорабатывается
думаю недели через три приедут детальки начну производить монтаж, ну а дальше, как всегда танцы с бубнами )))

как всегда вопросы
сколько Ватт на канал светодиодов выдает схема
и сколько ампер жарит светодиоды на полной мощности
нужно ли еще что то кроме подтягивающего резистора на светодиодах после подключения к плате

AquaGomel · 13.11.2021, 23:17

1А на канал...

AfricaNN52 · 15.11.2021, 19:54

Всем привет
Приехали платы
посмотрел на все это и понял что не зря я заказал паяльную станцию

буду налаживать свой самодельный микроскоп из вэб камеры
детальки через лупу еле видно
были даже мысли платы самому сделать фоторезистом но я так понимаю лучше заказывать такие платы
через 10 дней приедет ЕСП начнем паять

Респект за проект

AquaGomel · 15.11.2021, 21:34

Цитата:

Допис від AfricaNN52

Всем привет
Приехали платы
посмотрел на все это и понял что не зря я заказал паяльную станцию

буду налаживать свой самодельный микроскоп из вэб камеры
детальки через лупу еле видно
были даже мысли платы самому сделать фоторезистом но я так понимаю лучше заказывать такие платы
через 10 дней приедет ЕСП начнем паять

Респект за проект

Конкретно контроллер четырех слойный, так что только заказывать, хотя стоимость такая что я и однослойные заказываю, бо тупо тратить время на что сделают лучше и быстрее чем я.
1. Мой вас совет сначала посадить ESP32, потом обвязку С1,C2,C3 0.1uF R3 - 10K элементы согласования UART R13, R14, R15, R16 - 10К BSS138(2 шт) Колодку UART кнопки RST BOOT (с кнопками нужно аккуратнее, при малейшем перегреве или залитии флюсом сразу в мусорку((( )
Далее пробуем прошивать, если шьется, пробуем подцепится устройством к WIFI и пробуем настраивать через приложение, далее переходим к пункту 2, если нет пишем сюда, будем мерять и смотреть...
2. Распаиваем силовую часть питания, все кондеры танталовые и керамические, соблюдая полярность для тантала, два линейных стабилизатора AMS1117-5.0 и AMS1117-3.3, колодку для подключения 220V и блок питания HLK-PM01. Смотрим КЗ. Если все ок крестимся подключаем, если пробки не выбило и белый дым остался внутри ESP пер6еходим к I2C (не нужно объяснять что хватать плату руками которая запитана на 220 не стоит, достаточно проверить что силовая часть работает, и далее работать через USB-TTL)
3.I2C шина R1 R2 2.4К модуль часов R11,R12 10K + керамика С7 0.1uF

Пока все. Прошу прощения за слог, просто мало ли кто будет это читать, а у всех опыт разный..
Прикладываю схемы в виде pdf для облегчения чтения схемы... Для остальных шагов чуток позже выложу...

AfricaNN52 · 15.11.2021, 23:59

AquaGomel

Цитата:

Прошу прощения за слог

всё в норме доходчиво

я так понимаю питание на прошивку пойдет с программатора
http://https://aliexpress.ru/item/10...00016847368619
https://aliexpress.ru/item/100500162...00016846616798

Цитата:

крестимся подключаем, если пробки не выбило и белый дым остался внутри ESP

перемычек подающих питания на схеме нет ???

а так всё понятно, ждем запчасти

AquaGomel · 16.11.2021, 13:32

Цитата:

Допис від AfricaNN52

AquaGomel
всё в норме доходчиво

я так понимаю питание на прошивку пойдет с программатора
http://https://aliexpress.ru/item/10...00016847368619
https://aliexpress.ru/item/100500162...00016846616798

перемычек подающих питания на схеме нет ???

а так всё понятно, ждем запчасти

Да изначально питание будет с программатора. Брал себе такие https://aliexpress.ru/item/325297374...264d4aa6w53Jr3 вариант CH340E Line. Брал сразу 4 шт, так как горят они весело если не правильно подключить. А так как постоянно передергиваю их при прошивке, то бывает что глаз замыливается и сразу -1))) Перемычек нет.

AfricaNN52 · 17.11.2021, 07:33

всем привет

вопрос
наверно есть смысл распаять силовую часть в первую очередь тем самым проверить все ли нормально с питанием, а потом просто не подавать напругу на плату а через уарт прошить и т д
или я не так думаю ???

https://lcsc.com/?href=easyeda-edito...source=easyeda
кто ни то заказывал здесь детали ???

плата

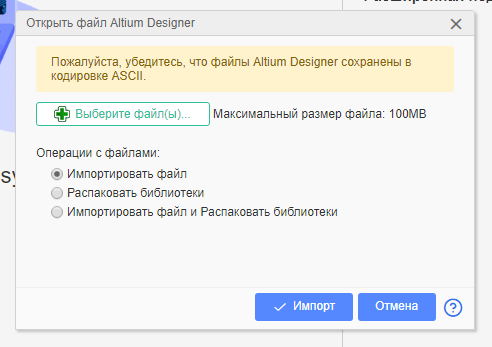

есть ли возможность сохранить проект в другой кодировке ???
смотрите картинки

AquaGomel · 17.11.2021, 16:52

Цитата:

Допис від AfricaNN52

всем привет

вопрос
наверно есть смысл распаять силовую часть в первую очередь тем самым проверить все ли нормально с питанием, а потом просто не подавать напругу на плату а через уарт прошить и т д
или я не так думаю ???

https://lcsc.com/?href=easyeda-edito...source=easyeda
кто ни то заказывал здесь детали ???

плата
есть ли возможность сохранить проект в другой кодировке ???
смотрите картинки

Если ESP не будет шиться в силовой части особой надобности не будет... так что я бы ее уже распаивал с прошитой ESP на борту... По поводу кодировки попробую посмотреть что можно сделать...

AquaGomel · 19.11.2021, 23:28

Добавил в шапку прошивку 2.0.6: фиксы и оптимизация обновления устройство через Internet. Добавил "WDT собаку" для возможных проблем. Добавил поддержку экранов: NX4832K035_011R и NX4832T035_011R теперь обновление будет приходить в зависимости от модели экрана для каждой модели свое.

AfricaNN52 · 20.11.2021, 08:46

разработка идет полным ходом - это хорошо

но вот детали идут или едут тихим цапом
25-28 ноября приедут есп, и паяльная станция
приблуда для паяния вся есть
жду не дождусь уже

AquaGomel - что за травка на дне растет, как выращивал

AquaGomel · 20.11.2021, 11:02

Цитата:

Допис від AfricaNN52

AquaGomel - что за травка на дне растет, как выращивал

Вот тут есть тема про эту фотку:
Скрытый текст

AfricaNN52 · 21.11.2021, 21:40

Всем привет
Приехала станция паяльная
Все сомнения пропали по поводу пайки мелких смд после 4-х часов работы со станцией
прикупил очки с линзами меняющимися
с ними проще чем через лупу видно 0603 как на ладони
завтра думаю есп заберу, она уже в городе (молодцы китайцы, быстро) и всё в одной посылке
берут сомнения по поводу модуля прошивки, то ли заказал
то что один уже есть, а два едут

AquaGomel · 21.11.2021, 22:39

Цитата:

Допис від AfricaNN52

Всем привет
Приехала станция паяльная
Все сомнения пропали по поводу пайки мелких смд после 4-х часов работы со станцией
прикупил очки с линзами меняющимися
с ними проще чем через лупу видно 0603 как на ладони
завтра думаю есп заберу, она уже в городе (молодцы китайцы, быстро) и всё в одной посылке
берут сомнения по поводу модуля прошивки, то ли заказал
то что один уже есть, а два едут

Я же писал что нужен USB-TTL, USBASP это для Arduino ISP

AfricaNN52 · 21.11.2021, 23:14

Цитата:

Допис від AquaGomel

Я же писал что нужен USB-TTL, USBASP это для Arduino ISP

не ту кнопку нажал ))))

ничего страшного завтра на рынке прикуплю

фен - это сила, уже целую охапку смд сдул с ненужных плат

посмотрите подойдет https://www.chipdip.ru/product/module-ch340

Детали пришли начал паять )))
