Re: Украина. Продам ЭПРА для МГ-150вт. ===www.aquaforum.ua===

boba88, можно узнать, какая мокросхема там стоит, на маленькой плате? И сколько там микросхем? Спасибо.
__________________
Свет. ЭПРА, аквариумые лампы т5;т8; МГ-150; LED-комплекты и светильники системы СО2 под ключ. тел: 095 0105853; 098 6143112
Лучшие статьи месяца на Аквафоруме

chack поза форумом   Відповісти з цитуванням
Старий 23.01.2010, 16:16   #2
Живу я тут


Аватар для boba88

Реєстрація: 17.03.2008
Звідки Ви: Одесса
Дописи: 5.232
сказав Дякую: 2.111
сказали Дякую 3.391 раз(и) в 1.744 повідомленні
Re: Украина. Продам ЭПРА для МГ-150вт. ===www.aquaforum.ua===

Цитата:
Допис від chack Переглянути допис
можно узнать, какая мокросхема там стоит, на маленькой плате? И сколько там микросхем? Спасибо.
Те, что были, уже уехали. Завтра, если заберу на складе, отпишусь.

boba88 поза форумом   Відповісти з цитуванням
cказали "Дякую" boba88 за цей допис:
chack (23.01.2010)
Старий 23.01.2010, 16:43   #3
Придивляюся


Реєстрація: 12.11.2007
Звідки Ви: Днепропетровск
Дописи: 41
сказав Дякую: 1
сказали Дякую 11 раз(и) в 11 повідомленні
Re: Украина. Продам ЭПРА для МГ-150вт. ===www.aquaforum.ua===

Через сварочную маску не смотрели на лампу, дуга не "гуляет" ?
ИЗУ встроено в плату или надо отдельно ставить ?

ASM поза форумом   Відповісти з цитуванням
Старий 23.01.2010, 16:46   #4
Живу я тут


Аватар для boba88

Реєстрація: 17.03.2008
Звідки Ви: Одесса
Дописи: 5.232
сказав Дякую: 2.111
сказали Дякую 3.391 раз(и) в 1.744 повідомленні
Re: Украина. Продам ЭПРА для МГ-150вт. ===www.aquaforum.ua===

Цитата:
Допис від ASM Переглянути допис
Через сварочную маску не смотрели на лампу, дуга не "гуляет" ?
Нет, не гуляет. Лампа горит уверенно.
Цитата:
Допис від ASM Переглянути допис
ИЗУ встроено в плату или надо отдельно ставить ?
Всё на плате. Дополнительных узлов не требуется.

boba88 поза форумом   Відповісти з цитуванням
Старий 23.01.2010, 17:55   #5
Живу я тут


Аватар для chack

Реєстрація: 12.02.2008
Звідки Ви: Оболонь, Петровка
Дописи: 8.891
сказав Дякую: 2.489
сказали Дякую 2.878 раз(и) в 2.065 повідомленні
Надіслати повідомлення для chack на Skype
Re: Украина. Продам ЭПРА для МГ-150вт. ===www.aquaforum.ua===

Цитата:
Допис від ASM Переглянути допис
ИЗУ встроено в плату или надо отдельно ставить ?
там динистор и отвод от дросселя запускает лампу. А с дугой не понятно, судя по плате там дешевая схема, не обеспечивающая смену частоты, но может таки стоит что-то, раз горит нормально. Интересно посмотреть на чем сделано.
Вова, а такой вопрос, задержка есть на повторное включение и если есть то сколько?
__________________
Свет. ЭПРА, аквариумые лампы т5;т8; МГ-150; LED-комплекты и светильники системы СО2 под ключ. тел: 095 0105853; 098 6143112
Лучшие статьи месяца на Аквафоруме

chack поза форумом   Відповісти з цитуванням
Старий 23.01.2010, 20:34   #7
Придивляюся


Реєстрація: 12.11.2007
Звідки Ви: Днепропетровск
Дописи: 41
сказав Дякую: 1
сказали Дякую 11 раз(и) в 11 повідомленні
Re: Украина. Продам ЭПРА для МГ-150вт. ===www.aquaforum.ua===

Цитата:
Допис від chack Переглянути допис
А с дугой не понятно, судя по плате там дешевая схема
Вот и я о чем.
Не вижу я полноценной схемы для МГ, так "мощный" ЭПРА для ЛДС + ИЗУ. Как минимум семь полевиков должно быть (для двух частот).
Кто купил, посмотрите через сварочное стекло на дугу, должна гореть ровно, без срывов и дрожи с краев электродов.
Иначе вместо увеличения срока службы - получите обратную картину.

ASM поза форумом   Відповісти з цитуванням
Старий 23.01.2010, 20:40   #8
Живу я тут


Аватар для chack

Реєстрація: 12.02.2008
Звідки Ви: Оболонь, Петровка
Дописи: 8.891
сказав Дякую: 2.489
сказали Дякую 2.878 раз(и) в 2.065 повідомленні
Надіслати повідомлення для chack на Skype
Re: Украина. Продам ЭПРА для МГ-150вт. ===www.aquaforum.ua===

Цитата:
Допис від ASM Переглянути допис
"мощный" ЭПРА для ЛДС + ИЗУ
Именно. Это эпра не для МГ, это эпра для ДнаТ и иже с ними. Там еще должна быть защита от повторного включения минимум на 5минут.
Кстати, я паял такую только для 70Вт МГ. Работает, но дуга иногда дрожит. Может лампа рвануть.
Хотя может китайцы что-то там сделали, но с фотки не видно. Вот мне и интересно.
__________________
Свет. ЭПРА, аквариумые лампы т5;т8; МГ-150; LED-комплекты и светильники системы СО2 под ключ. тел: 095 0105853; 098 6143112
Лучшие статьи месяца на Аквафоруме

chack поза форумом   Відповісти з цитуванням
Старий 23.01.2010, 20:48   #9
Живу я тут


Аватар для boba88

Реєстрація: 17.03.2008
Звідки Ви: Одесса
Дописи: 5.232
сказав Дякую: 2.111
сказали Дякую 3.391 раз(и) в 1.744 повідомленні
Re: Украина. Продам ЭПРА для МГ-150вт. ===www.aquaforum.ua===

Цитата:
Допис від ASM Переглянути допис
Не вижу я полноценной схемы для МГ,
Я тоже не вижу - но работает! А по поводу
Цитата:
минимум семь полевиков должно быть (для двух частот).

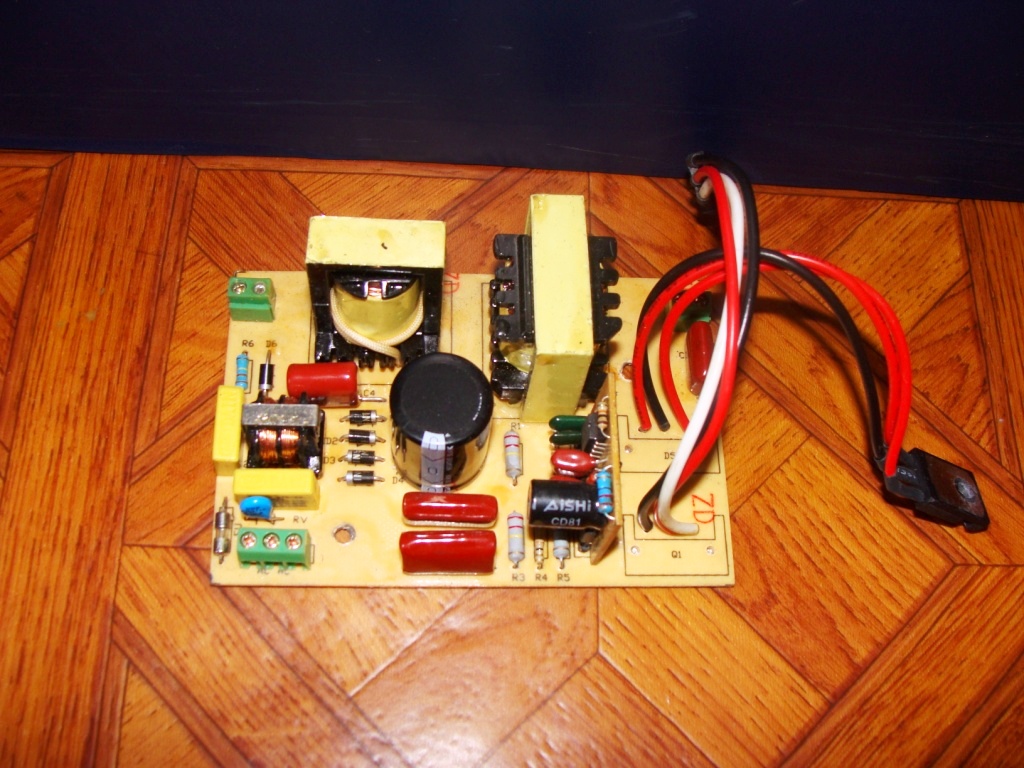

вот схема другого ЭПРА, со всеми наворотами (правда более чем вдвое дороже предыдущей), тестилась на всевозможных лампах, работает как часы. Где здесь "минимум 7 полевиков"?
Мініатюри долучень
Щоб збільшити малюнок, клацніть по ньому
Назва:  470.jpg
Переглядів: 249
Розмір:  154,4 КБ
ID:	54205

boba88 поза форумом   Відповісти з цитуванням
Старий 23.01.2010, 20:53   #10
Живу я тут


Аватар для chack

Реєстрація: 12.02.2008
Звідки Ви: Оболонь, Петровка
Дописи: 8.891
сказав Дякую: 2.489
сказали Дякую 2.878 раз(и) в 2.065 повідомленні
Надіслати повідомлення для chack на Skype
Re: Украина. Продам ЭПРА для МГ-150вт. ===www.aquaforum.ua===

Володя, это харьковская кустарщина. Там 4 полевика из-за полного моста, а не полумоста, как в вашей плате. А 7 ключей это когда и активный PFC и шатдаун для раскачки.
Добавлю. Если эта плата стоит 500+\-грн то уж лучше немецкий VS нормальный взять за 700-750.
__________________
Свет. ЭПРА, аквариумые лампы т5;т8; МГ-150; LED-комплекты и светильники системы СО2 под ключ. тел: 095 0105853; 098 6143112
Лучшие статьи месяца на Аквафоруме

chack поза форумом   Відповісти з цитуванням
Старий 23.01.2010, 21:01   #11
Живу я тут


Аватар для boba88

Реєстрація: 17.03.2008
Звідки Ви: Одесса
Дописи: 5.232
сказав Дякую: 2.111
сказали Дякую 3.391 раз(и) в 1.744 повідомленні
Re: Украина. Продам ЭПРА для МГ-150вт. ===www.aquaforum.ua===

Цитата:
Допис від chack Переглянути допис
это харьковская кустарщина.
100%. Но не вникая в тонкости, пользователя интересует три вопроса. Работает/не работает, надёжность, цена. И никому, по большому счёту, не интересно "что у него там внутри". Это интересно электронщикам, типа chack и ASM. ИМХО.

boba88 поза форумом   Відповісти з цитуванням
Старий 23.01.2010, 21:06   #12
Живу я тут


Аватар для chack

Реєстрація: 12.02.2008
Звідки Ви: Оболонь, Петровка
Дописи: 8.891
сказав Дякую: 2.489
сказали Дякую 2.878 раз(и) в 2.065 повідомленні
Надіслати повідомлення для chack на Skype
Re: Украина. Продам ЭПРА для МГ-150вт. ===www.aquaforum.ua===

boba88, та все нормально, я ж не предираюсь, мне интересно просто
Если чесно, мне ваша плата больше нравится, там хоть ферриты как надо. Просто хотел выяснить какие там мозги что бы понять принцип работы этого девайса.
__________________
Свет. ЭПРА, аквариумые лампы т5;т8; МГ-150; LED-комплекты и светильники системы СО2 под ключ. тел: 095 0105853; 098 6143112
Лучшие статьи месяца на Аквафоруме

chack поза форумом   Відповісти з цитуванням
Старий 23.01.2010, 21:10   #13
Живу я тут


Аватар для boba88

Реєстрація: 17.03.2008
Звідки Ви: Одесса
Дописи: 5.232
сказав Дякую: 2.111
сказали Дякую 3.391 раз(и) в 1.744 повідомленні
Re: Украина. Продам ЭПРА для МГ-150вт. ===www.aquaforum.ua===

Цитата:
Допис від chack Переглянути допис
мне интересно просто
Я же тебе обещал, что если завтра заберу, разложу всё "по полочкам".

boba88 поза форумом   Відповісти з цитуванням
cказали "Дякую" boba88 за цей допис:
chack (23.01.2010)
Старий 24.01.2010, 12:29   #14
Живу я тут


Аватар для boba88

Реєстрація: 17.03.2008
Звідки Ви: Одесса
Дописи: 5.232
сказав Дякую: 2.111
сказали Дякую 3.391 раз(и) в 1.744 повідомленні
Re: Украина. Продам ЭПРА для МГ-150вт. ===www.aquaforum.ua===

Цитата:
Допис від boba88 Переглянути допис
Я же тебе обещал, что если завтра заберу, разложу всё "по полочкам"
Разжёвываю, как и обещал.
На маленькой плате стоит UC3842AN, мост и т.д. На выходе IRFP460 и MUR3060WT.
Что ещё интересует, спрашивайте, пока они не уехали.

boba88 поза форумом   Відповісти з цитуванням
cказали "Дякую" boba88 за цей допис:
chack (24.01.2010)
Старий 23.01.2010, 21:33   #15
Придивляюся


Реєстрація: 12.11.2007
Звідки Ви: Днепропетровск
Дописи: 41
сказав Дякую: 1
сказали Дякую 11 раз(и) в 11 повідомленні
Re: Украина. Продам ЭПРА для МГ-150вт. ===www.aquaforum.ua===

boba88, вы не обижайтесь и не злитесь.
Просто продавая г... (это не факт, мы и разбираемся), делаете
покупателям медвежью услугу, за вроде небольшие деньги - товар соответствующего качества.
Ну и кому как не "электронщикам" попытаться разобраться.
Полноценная схема для МГ имеет:
1) Стабилизатор тока (у вас его не видно, ну дроссель выполняет эту функцию), на минимум одном транзисторе.
2) Блок снижения частоты (у вас его не видно) мост на четырех транзисторах.
3) ИЗУ (есть у вас)
Остальное, типа PFC и др. не критично.
А вот без пп 2 - это халтура и надувательство !
Это приводит к возникновению аккустического резонанса с последующим:
а)Снижением срока службы лампы
б)Выходом лампы из строя
в)Выходом лампы из строя с шумовыми эффектами (колба прогорает и бах)
Еслиб все так было просто, то такие ЭПРА я бы для своих МГ за день бы сделал.

ASM поза форумом   Відповісти з цитуванням
