Пират · 27.06.2014, 16:48

klimnet, ок спс..сорри за то что не по теме

steals81 · 27.06.2014, 23:15

Пират, в 141 посте Вам написАли полный ответ! В этой теме большего не ждите (не ответят

).

Akorolenko · 27.06.2014, 23:48

Не ну канешно крутой рамчет светильник для 160 литров 700 доларов) мг уж лучше купить)))

steals81 · 27.06.2014, 23:58

Как 700 $? Кто сказал? Сумму не озвучивали...
Делал расчет на 200л. - дешевле было....

Akorolenko · 28.06.2014, 00:00

На сайте мне нащитало 500 с че то плю кулера бп и профиль

Dmitry Karpenko · 28.06.2014, 01:13

Цитата:

Допис від Akorolenko

На сайте мне нащитало 500 с че то плю кулера бп и профиль

Не затруднит ли вас указать какие данные для расчета вы давали?

steals81 · 28.06.2014, 00:02

На "Рифе" ? По указанным сборкам - да! Можно и "cмудрить" для "пресняка"

Akorolenko · 28.06.2014, 08:43

Размеры 80*50*50 пресноводный 4 сборки + линзы провода, выбирал комплекты) одно не могу понять максимум мощности которое потребляет 38 на одну сборку, а минимальное расчет затребовал на 4 сборкт 185ватт чего так??

Dmitry Karpenko · 28.06.2014, 09:14

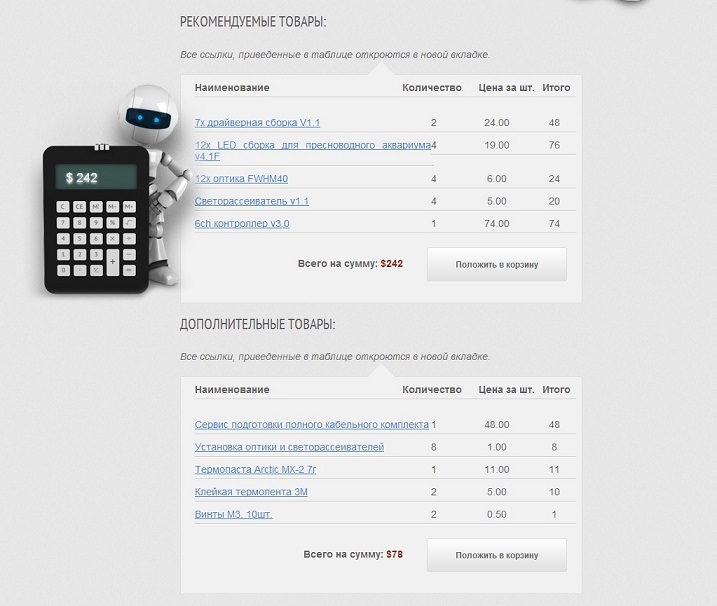

Спасибо. Довольно странно что вы увидели по расчету сумму более 500USD. Посмотрите пожалуйста - я сделал расчет и он дает для максимально полной комплектации вместе со всеми услугами

То есть итого по максимуму для вашего аквариума 320USD.

Что касается мощности блока питания. Кроме светодиодов электроэнергию в светильнике потребляют драйвера на свои нужды, даже провода - и те греются и потребляют энергию. Если вы думаете что она мизерная, то вынужден разочаровать. Например, если некто для такого светильника как ваш решит подвести питание от блока питания к драйверным сборкам с помощью медного кабеля с сечением 2х0.5мм, то он получит нагрев кабеля более 3 ватт на метр длины! Разумеется, я надеюсь что никто из самодельщиков не будет равняться на самых скаредных китайцев и применять такие провода для питания светильника, но мы обязаны предусмотреть все возможные случаи. Поэтому запас в 185-(39*4)=29Вт совсем небольшой. Настолько небольшой, что я думаю что может быть надо сделать и побольше. Потому что периодически самодельщики пытаются ставить блоки питания по принципу "как можно дешевле", а у них с заявленной мощностью проблемки... Разумеется, ситуацию здесь здорово спасает тот факт что крайне редко светодиодные сборки используются на мощности более 70%. Но, еще раз отмечу, мы обязаны предусмотреть все варианты использования.

Akorolenko · 28.06.2014, 10:05

Я считал с блоком питания рекоменлуемый стоитт около 170 доларов скорее вмего)) да и профиль со вмеми креплениями и прочими мелочами обойдеться в соточку доларов, я действительно немного преувеличил, но когда собрать то так оно и будит))

Dmitry Karpenko · 28.06.2014, 10:57

Рекомендуемые блоки питания для такого светильника стоят гораздо дешевле. Напомню - список рекомендованных блоков питания находится на странице с блоками питания, то есть здесь:
http://reefll.com/index.php?route=pr...ist&path=65_70

К сожалению, я не знаю кто в Украине продает по лучшей цене такие блоки питания, но полагаю что не составит труда найти эти блоки питания по похожим ценам:
http://www.jameco.com/webapp/wcs/sto...001_2136702_-1
http://www.jameco.com/webapp/wcs/sto...gDrillDownView
Как видите, оба блока питания стоят более чем в два раза дешевле 170USD, которые вы зарезервировали на их покупку.

Что касается радиатора, то на этом форуме продается замечательный (это на самом деле так, в России, например, ничего подобного в продаже нет) радиатор, он же корпус. При этом цена для вашего светильника также гораздо меньше, чем вы заложили в бюджет, а внешний вид - замечательный, смотрите: http://www.aquaforum.ua/showthread.php?t=177006

Так что бюджет хорошего светильника существенно легче, чем вы опасаетесь

Кстати, наш партнер в Украине - известный здесь форумчанин Starcomputer, имеет хороший канал доставки из Китая, поэтому он продает уже в Украине наши компоненты дешевле, чем если вы будете покупать их напрямую с сайта. Ну и, разумеется, от него к вам комплектующие дойдут очень быстро

Присоединяйтесь к обладателям хорошего света!

Напоследок хочу на всякий случай извиниться, потому что бываю на этом форуме редко и снова могу пропасть надолго. К сожалению, трудно присутствовать на всех форумах, где есть наши клиенты. Но за Украину я совершенно спокоен - у Сергея колоссальный опыт в работе с электроникой, он уже сделал сам множество светильников на основе наших компонентов, так что любые вопросы по этой теме для него не представляют ни малейшей сложности

Я появился в этой теме потому что удивился обозначенному Akorolenko бюджету и подумал что в Мастере может быть какой-то редкий глюк, который до сих пор не обнаружен. Слава богу, все в порядке

Akorolenko · 28.06.2014, 11:09

Возьму ваши слова на заметку) благодарю за подробное описание, в ближайшее время закажу светильнтчне))

AleksandrMiki · 28.06.2014, 21:33

Оффтоп

bossmen · 28.06.2014, 21:42

Цитата:

Допис від AleksandrMiki

Оффтоп

можно драйвера на 220 вольт использовать -только смысла нет очень много преимуществ теряется
да и они совсем не дешевые
можно по дешевке купить компьютерные блоки питание--только их много надо будет и размеры большие

Starcomputer · 28.06.2014, 22:25

Цитата:

Допис від AleksandrMiki

но все же-почему построение светильника идет по такой сложной схеме -блок питания-драйвер-светодиоды?

А других схем и нет

Цитата:

Допис від AleksandrMiki

есть решения, в которых не нужен дорогостоящий блок питания?

Блок питания Вы можете взять любой, даже сделать сами. Главное, чтобы он был стабилизированным и выдавал необходимый ток и напряжение.
Если начнете копать в эту область, то скоро убедитесь, что трансформаторный блок питания с необходимыми параметрами получается уж очень громоздким и тяжелым (килограмм двадцать эдак), а импульсный собирать самому ...... очень уж сложно (и выйдет однозначно дороже готового).
