Давненько в темке не появлялось интересное по свету, причина почти все было уже по аналогии сделано ранее и описывать не было смысла. Но, вот наконец то появилась возможность сделать новый светильник на хорошем профиле с большой теплопередающей поверхностью - БПО3373.
Почему выбрал этот профиль:
1. Дизайн - и в этом ему нет равных. Перепробовал массу профилей - от простых до сильно усеянных ребрами в разные стороны, но вот этот по фирме очень подходящий.
2. Большая площадь оребрения и имеющиеся пазы для подвеса. Хотя я не стал вешать на гипсокартонный потолок - кусок алюминия весом более 6 кг.
3. Небольшая стоимость - поскольку не требуется доработка другими профилями с торцов и фрезеровка каких либо пазов.
Далее опишу все процессы проделанные с профилем, поскольку многим думается что светильник делается очень быстро и не стоит дать на этом заработать кому-то на стороне.
1. Разработка конструкции и подбор светодиодов для светильника - под аквариум 870х450(H)х380 мм - 1 ч 35 мин. По окончании есть чертеж с четким размещением всех диодов и их маркмировкой, схема включения каналов света в течении дня, вырисовались новые задачи по разработке крепления профиля и сборки всех электронных устройств на монтажной площадке, а их немало - блок питания светильника, контроллер + плата драйверов - в одном корпусе, драйвер АРС - работающий по таймеру от контроллера.
2. Разработка конструкции ножек светильника - 40 мин. В итоге имеем чертеж в редакторе CorelDraw для фрезеровки ножек из акрила.
3. Разметка отверстий на профиле - 45 минут.
4. Сверление отверстий в профиле под винты М3 и нарезание резьбы - 3 ч 25 минут. Половина отверстий попала в ребра профиля - поэтому приходилось чистить сверло два раза при рассверловке на одном отверстии.
5. Очистка профиля от стружки и масла - 10 минут

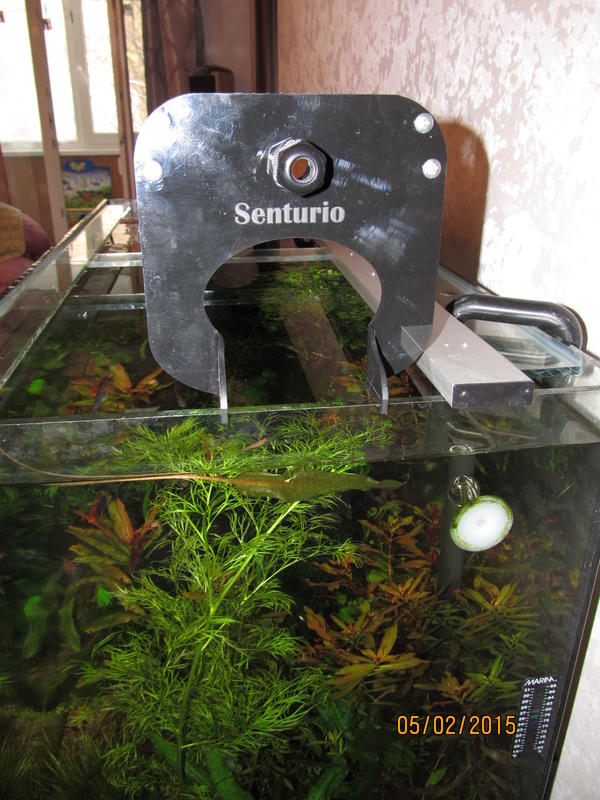

6. Фрезеровка ножек на фрезерном станке - 50 минут (видео прилагается) - материал ПВХ. Почему выбрано ПВХ - менее подвержено трещинам чем акрил, более пластичное при гибке.
7. Крепление ножек с торцов профиля - 20 минут.
8. Монтаж светодиодов на термопасту к профилю согласно ранее разработанной схеме установки - 2 ч 30 минут. В этом процессе возник один нехороший момент - одно отверстие было засверлено на меньшую глубину и у винта при прикручивании просто сорвалась шляпка. Высверливание винта 3 мм и повторное нарезание резьбы в том же месте, довольно трудоемкий процесс - потерял на это около 15 минут.
9. Пайка проводов к светодиодам и подсоединение проводов к плате драйверов. Примерно 2 часа
10. Сборка на куске оргстекла управляющих устройств и подключение между собой. 40 минут
11. Прозвонка всех соединений на КЗ и правильность соединений проводов внутри корпуса контроллера и платы драйверов - 15 минут
12. Запуск контроллера и заливка в него программы работы по блютуз каналу. Около 1 часа. Первый раз пробовал контроллер от Андрея (SokolAhd). Были вопросы по подключению - спасибо автору отвечал и давал рекомендации. Следующий контроллер тоже буду заказывать у него ибо настройка с ПК контроллера это намного приятнее кнопочного управления, ибо сам контроллер установлен внутри корпуса и доступ к нему не такой легкий. Вариант с установкой контроллера на радиаторе считаю неэстетичным - дизайн увы для меня важнее.
Применены такие диоды:
1 канал - Канал белых (45%) Оsram Oslon 80 6500 К – 6 шт (для лучшего просвечивания спереди дна) + Cree XTE G51 – 2 шт
2 канал Канал белых (55%) Semileds CoolWhite 4 шт +Cree COOL White XBHLT40E1 – 3 шт+ Cree XTE –G51 – 3 шт
3 канал Цветные Оsram Oslon 80 660 нм – 6 шт + RoyalBlue - 5 шт
Расчетная освещенность при работе на токе 700 мА - 1 канал - 2034 лм, второй канал - 292 лм, 3 канал - 2382 лм (700 мА) или 3138 лм (ток 1000 мА). Максимально получается 39 лм/литр.
Драйвера LDD и блок питания nES 100-48 фирмы MeanWell.
Сегодня первый день тестировался светильник- пока на 70 % мощности максимально работает канал 2. Остальные на 100% разгоняются. Рассветы и закаты поставил, но пока не получил от них какого то впечатления. Нагрев по разным местам сверху профиля не более 37-38 С составляет, что очень радует. Предыдущая подсветка грелась до 48 С бывало.
Видео по фрезеровке ножек светильника -
http://vk.com/video21425561_171309386
