scorpions88 · 09.11.2019, 17:36

Цитата:

Допис від imac2008

Доброго времени суток. Прошу помочь в такой ситуации: прошиваю модуль на ESP32 и в монитор наблюдаю такую картину

Постоянный перезапуск

Полное фото https://cdn1.savepice.ru/uploads/201...cb0c9-full.png
Модуль отсюда: https://ru.aliexpress.com/item/32816...274233edksYs7n
Модуль живой, заливал через ардуиноИде примеры.

Брал тот же модуль, по той же ссылке, и тоже не прошивается.

imac2008 · 10.11.2019, 18:00

Цитата:

Допис від scorpions88

Брал тот же модуль, по той же ссылке, и тоже не прошивается.

Вообще брал два у этого продавца: этот и "ESP-32S ESP-WROOM-32 ESP32 ESP-32 Bluetooth и wifi двухъядерный процессор с низким энергопотреблением MCU ESP-32". Второй рабочий.
С привлечением алиекспресс полный возврат средств за неработающий модуль.

xendil · 06.12.2019, 06:19

На других форумах пишут, что это проблема с питанием. Помогает конденсатор от 1000мкФ на ноги 3,3V и землю.

imac2008 · 06.12.2019, 16:12

Цитата:

Допис від xendil

На других форумах пишут, что это проблема с питанием. Помогает конденсатор от 1000мкФ на ноги 3,3V и землю.

Спасибо. 3300 мкф вроде прошил и запустил модуль, но все же работа его не устойчивая. После непродолжительных танцев произвел первичную настройку (постоянно отваливается от сети).
......
От внешнего питания - пока полет нормальный.

sl_64 · 11.12.2019, 20:41

Доброго времени суток.
Есть ли возможность маштабировать линейку времени на графике?
Собрал для пробы на esp8266 , esp32 заказал .

slavlex100 · 17.12.2019, 22:30

Доброго всем времени суток. Осваиваю построение контроллера пошагово. ESP32 DEVKIT V1, остальные компоненты - как на сайте. Драйвера пока не доехали. Остальное все есть. Питание БП-24V 6A. Прошивка xendil32_2_3_2r встала без проблем. Вентиляторы крутятся, битность каналов меняется, имя модуля не меняется. Не видит DS 18b20. Питание 3,3V на DS приходит. У меня их была пара, давно купленная для другого проекта. Сегодня купил еще одну DS, не видит, соответственно график температуры не появляется.Что не так может быть. Пробовал включать на пин 13- эффекта нет.

slavlex100 · 18.12.2019, 21:05

Прошил вторую ESP32. Картина та же... Имя не меняется. DS18B20 не видит.

imac2008 · 25.12.2019, 16:57

Цитата:

Допис від slavlex100

Доброго всем времени суток. Осваиваю построение контроллера пошагово. ESP32 DEVKIT V1, остальные компоненты - как на сайте. Драйвера пока не доехали. Остальное все есть. Питание БП-24V 6A. Прошивка xendil32_2_3_2r встала без проблем. Вентиляторы крутятся, битность каналов меняется, имя модуля не меняется. Не видит DS 18b20. Питание 3,3V на DS приходит. У меня их была пара, давно купленная для другого проекта. Сегодня купил еще одну DS, не видит, соответственно график температуры не появляется.Что не так может быть. Пробовал включать на пин 13- эффекта нет.

Как не банально, проверьте подключение датчика: наличие резистора на 4,7 ком между сигнальным и питанием датчика и пин подключения сигнального к есп (G23). Тоже долго подключал)
График рисуется не онлайн, а через время)
Но появилось сообщение каждый раз при загрузке главной (стартовой) страницы выдает ошибку: Error temperature! kLightErr=0.34

slavlex100 · 28.12.2019, 21:41

Проверял и так и эдак.Резистор есть. Питание на ногах DS есть Собрал переходник на СОМ порт- проверил все DS. Все рабочие. Думаю, может дефект ESP32? Брал пару штук у одного продавана. Вкладка в меню "температура" не появляется.

xendil · 06.01.2020, 02:22

1. Когда вы пишете в этот чат, то почему то уведомление по емэйлу мне приходит не всегда, поэтому если пару дней не отвечаю пишите в личку, по личным сообщениям емэлы приходят.
2. Ошибка Error temperature! kLightErr=0.34 появляется при перегреве. Датчик перегревается выше заданной температуры ошибки и срабатывает защита. Мощность светильника начинает снижаться. Нужно или поднять температуру ошибки (на вкладке Temperature) или разбираться почему перегревается. Ошибку можно сбросить только перегрузкой ЕСП.
3. Да иногда имя модуля не меняется. Нужно менять в файле настроек. На вкладке File system в файле SetMain.txt можно аккуратно изменить имя.

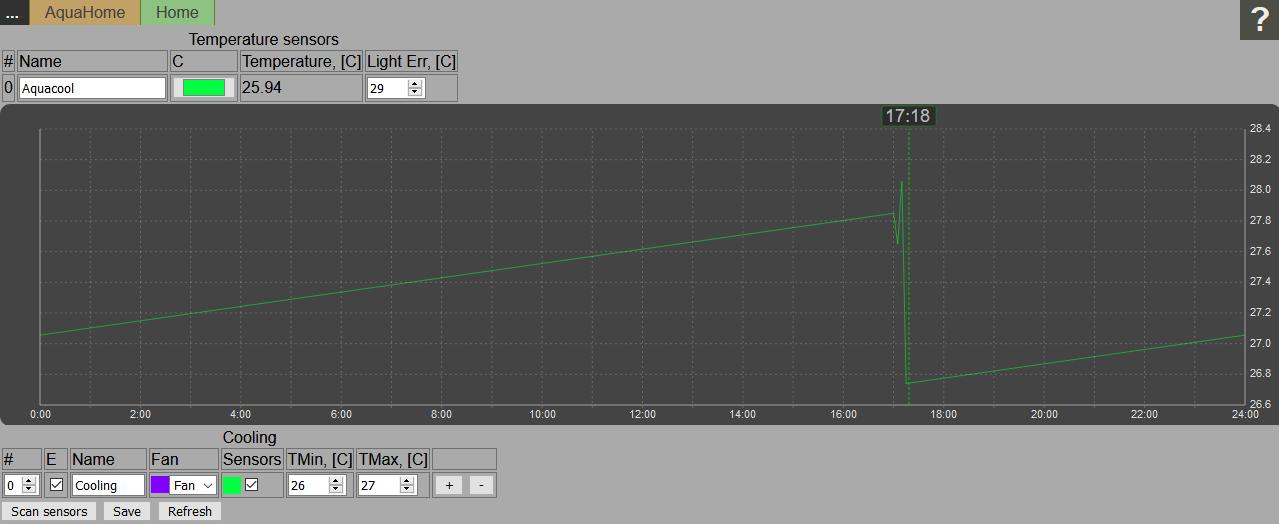

4. DS18b20 для ЕСП32 подключается на 23 пин. Чуствителен к наводкам. Если все подключено правильно должна появится вкладка Temperature. Для проверки можно поставить эту прошивку
https://reefcentral.ru/forum/topic/3...ne-dorozhe-10/

slavlex100 · 23.01.2020, 21:53

Цитата:

Допис від xendil

3. Да иногда имя модуля не меняется. Нужно менять в файле настроек. На вкладке File system в файле SetMain.txt можно аккуратно изменить имя.
4. DS18b20 для ЕСП32 подключается на 23 пин. Чуствителен к наводкам. Если все подключено правильно должна появится вкладка Temperature. Для проверки можно поставить эту прошивку
https://reefcentral.ru/forum/topic/3...ne-dorozhe-10/

В файле имя меняется.
Поставил прошивку по ссылке. DS четко появилась, температуру меряет. Колдунство какоято. Разбираемся дальше...

Danchik · 06.01.2020, 16:22

Xendl,
купил уже вторую ЕСП32, но не отображаются точки доступа как и не мигает синие светодиоды, после прошивки(перезагружал). Прошивается, как и сом порт обнаруживается без проблем.
Это что брак есп32?

xendil · 07.01.2020, 03:57

Если у вас плата синяя как на картинке в шапке, то сейчас эти платы массово идут с браком. Проблема скорее всего в цепи питания, питание не тянет момент включения вифи и перезагружается. Лечится кондером 3000мкФ (можно попробовать от 1000мкФ) между землей и 3V3.

Danchik · 07.01.2020, 10:50

Цитата:

Допис від xendil

Если у вас плата синяя как на картинке в шапке, то сейчас эти платы массово идут с браком. Проблема скорее всего в цепи питания, питание не тянет момент включения вифи и перезагружается. Лечится кондером 3000мкФ (можно попробовать от 1000мкФ) между землей и 3V3.

Не сколько страниц назад просмотрел, и вы выкладывали версию 2.3.5n в посте #146 для кого то.
Прошил её.... вуаля)), индикатор WiFi моргает и обнаруживается в сети, тоисть вполне работает...
Ранее использовал прошивку 2.3.2r с сайта где предыдущие ЕСП32 работают, но не с этими двумя что только заработали на 2.3.5n
2.3.5n - она полноценная...не бета версия...можно ей пользоваться?

П.С. до конденсатора руки не дошли как заработала плата))

xendil · 07.01.2020, 11:45

2.3.5n это отладочная версия, выводит чуть больше инфы в ком порт и скомпилирована под новыми библиотеками. В принципе, должна быть рабочей, но не тестировалась.
Возможно, у вас проблема не в железе, а вам нужно было просто почистить флешку.
Попробуйте так:
1. В папке рядом с esptool.exe создаете пустой файл с названием erase.bat.
2. Пишите в него вот это, но меняете номер ком порта.
esptool.exe --chip esp32 --port COM9 --baud 115200 --before default_reset --after hard_reset erase_flash
3. Запускаете (он работает секунд 5, не мгновенно)
4. Шьете версию 2.3.2r, все должно работать.
Если не заработает, то сможете обратно вернуться на 2.3.5n
