а где у этого жк посмотреть контроллер.
и как контроллер влияет на работоспособность?
кондеры на микросхеме st232 я поставил 0,1u но на 63в пойдут?

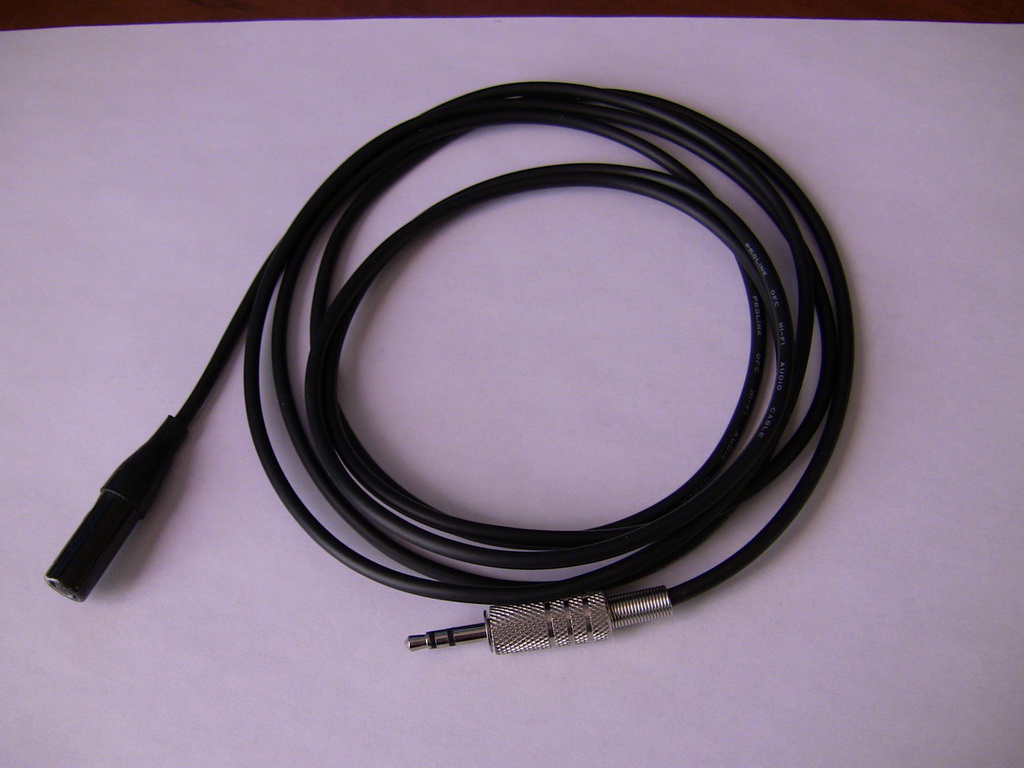

вход для питания как подключать +5 к +5, -5 к -5, а земля не подкл.? http://www.aquaforum.ua/attachment.p...1&d=1299004811
есть где нибудь полная схема силового блока на реле (юсупова)?
еще вопрос блок питания от принтера 18в 25ватт как можно приспособить к нуждам контроллера
кондеры на микросхеме st232 я поставил 0,1u но на 63в пойдут?
Должны подойти.
Цитата:
Допис від aukrua
вход для питания как подключать +5 к +5, -5 к -5, а земля не подкл.?
У обычного однополярного 5-вольтового блока питания на выходе два контакта: "плюс" и "минус". Но вывод "минус" у такого источника - это не -5В, а 0В. Поэтому "плюс" блока питания необходимо подключить к клемме "+5", а "минус" блока питания - к клемме "GND".
Для работы с pH-электродами необходим двуполярный 5-вольтовый источник питания. У него должно быть три контакта на выходе: "+5V", "-5V" и "общий" (он же "земля", он же "0V"). Нетрудно догадаться, что и куда подключать.
Цитата:
Допис від aukrua
есть где нибудь полная схема силового блока на реле (юсупова)?
В оригинальной схеме силового блока Юсупова (доступна для скачивания по ссылке в самом низу страницы http://aquacontrol.narod.ru/samodel/Aqua_3.htm) была перепутана полярность подключения стабилитрона и электролитического конденсатора. Архив с исправленной схемой и печатной платой силового блока (но без трансформатора и без вышеупомянутых защитных диодов) прилагается к этому сообщению.
На плате силового блока, кроме реле, есть блок питания, который выдает все необходимые уровни напряжения питания.
Востаннє редагував Володя Череп: 01.03.2011 о 22:04..
В документации производителя индикатора.
И определись с питанием. Хочется ошибаться, но если подал +-5V то очень плохо. На контроллер нужно 5V и земля. Дополнительные -5 отдельная микросхемка делает.
В документации производителя индикатора.
И определись с питанием. Хочется ошибаться, но если подал +-5V то очень плохо. На контроллер нужно 5V и земля. Дополнительные -5 отдельная микросхемка делает.
а что может случиться я ж не повышенное напр. подал.
контролер при перезагрузке 2р пикает.
тех документация что я нашел одна и та же на модели WH2004a/b
Цитата:
Допис від Smile8
В оригинальной схеме силового блока Юсупова (доступна для скачивания по ссылке в самом низу страницы http://aquacontrol.narod.ru/samodel/Aqua_3.htm) была перепутана полярность подключения стабилитрона и электролитического конденсатора. Архив с исправленной схемой и печатной платой силового блока (но без трансформатора и без вышеупомянутых защитных диодов) прилагается к этому сообщению.
На плате силового блока, кроме реле, есть блок питания, который выдает все необходимые уровни напряжения питания.
номиналы кондеров подскажете с9 и с4? с1 надо менять на 4700, у меня как в юсупова схеме 1000?
на плате силового блока клемы 12в для чего они?
подключил блок контроллер пикает, жк не горит, ему 12в надо?
извиняюсь за ламерские вопросы, на специализированных форумах на такие могут и не ответить
насчет контроллера жк нашел только такую пдф
написанно контроллер ks0066 или аналог
Разверните кренку (7805), конденсатор C5 и конденсатор C7. Правильность подключения диодов и стабилитрона не могу определить по фотографии, проверьте их самостоятельно.
Цитата:
Допис від aukrua
номиналы кондеров подскажете с9 и с4? с1 надо менять на 4700, у меня как в юсупова схеме 1000?
на плате силового блока клемы 12в для чего они?
C4 - 0,01 uF.
C9 - 0,1 uF. Этот конденсатор я паял прямо на выводы 2-3 кренки. Еще один такой же конденсатор я паял на выводы 1-2 кренки.
C1 менять не обязательно.
Клеммы 12В нужны для подачи питания 12В от внешнего однополярного 12-вольтового источника или от трансформатора с выпрямителем.
Цитата:
Допис від aukrua
подключил блок контроллер пикает, жк не горит, ему 12в надо?
12В нужно для внутренней подсветки экрана и для плат усилителей сигналов электродов. Если подключить только 5В, то экран будет работать без подсветки. Символы на экране хорошо видны и без подсветки.
Цитата:
Допис від aukrua
насчет контроллера жк нашел только такую пдф
написанно контроллер ks0066 или аналог
Для тех, у кого проблемы с драйверами (как правило пишет "Невозможно открыть порт") выложил в топике драйвер.
Работает от XP до WIN7. Проверял на XP, Vista, Win7.
__________________
[I][B][COLOR=blue]С уважением, Сергей Таранченко[/COLOR][/B][/I]
Насчет печатных плат есть неприятный момент. Когда отдираеш слой фольги на некотрых учатках остаются заряды статического электричества транзистор такой заряд не спалит а вот прошивку испортить или порт может так что только травление.
а где у этого жк посмотреть контроллер.
