vanessa · 26.01.2011, 07:18

Подивився я вашу схему і вирішив що я так робити не буду, емуляція 1-wite на послідовному порті - зайва морока, особливо коли вона вже зроблено на порті GPIO. так і зробив.

. Щоб зробити цю нескладну програмку знадобилося хвилин 15.....

chack · 26.01.2011, 08:25

vanessa, и сразу результат.

Starcomputer · 26.01.2011, 09:09

vanessa,
Ваня, свяжись с Володей Черепом. Связь контроллера с миником это его епархия. Он там много экспериментировал.
Насколько я помню именно этот способ связи был выбран из-за устойчивости. Другие способы вроде сбоили при значительной нагрузке на миник (например одновременная передача файла).

Цитата:

Допис від chack

vanessa, и сразу результат.

Олег, Володя уже это все сделал, в т.ч. драйвера обнаружения, настройки и чтения / записи 2408, 2450, 18B20.
........................
Ваня подключайся к программированию

Starcomputer · 26.01.2011, 09:19

Коллеги, дабы удовлетворить законное любопытство, даю небольшой отчет о том, что уже сделано:
1. Написаны и отлажены драйвера управления Далласовскими чипами.
2. Переделывается разводка платы.
Изменено:
- симисторы в один ряд для возможности установки радиатора;
- раздельное питание 220 В (4 симистора + 4 симистора и блок питания) для возможности питания контроллера и части устройств от УПС;
- входные разъемы и силовая часть разнесены по разным сторонам платы;
- принципиально договорились с заводом об изготовлении плат.

olegcsa · 26.01.2011, 10:00

Могу помочь с изготовлением плат в Донецке. Делаем все платы для себя сами, качество хорошее, двухслойные с маской. Без оплаты подготовки производства, т.к для себя собираюсь тоже делать. Спаять, если надо, тоже сможем.

chack · 26.01.2011, 10:03

olegcsa,

Цитата:

Допис від olegcsa

Без оплаты подготовки производства

очень заманчиво, но как быть с шаблоном под СМД-пайку?..

olegcsa · 26.01.2011, 10:19

Мы шаблон для пайки (для нанесения пасты) делаем если очень большое количество плат, у нас монтажницы быстро и вручную паяют. И на этой плате (контроллера) не так и много смд элементов. Мы себе тестовые платы паяем без шаблонов, так на ней может стоять ПЛИС 240 ног и пару сотен 0603 резисторов с конденсаторами.

vanessa · 26.01.2011, 10:26

Народ, якщо це комусь цікаво прошу до мене в балачку mini2440@conference.rabitsa.org.ua зможемо обговорювати наші питання більш оперативно.....

Starcomputer · 26.01.2011, 11:19

vanessa, это E-Mail или что ?

vanessa · 26.01.2011, 12:10

Цитата:

Допис від Starcomputer

vanessa, это E-Mail или что ?

Нє-а, це JID

Starcomputer · 26.01.2011, 12:29

Цитата:

Допис від vanessa

Нє-а, це JID

И как этим пользоваться ?
Сторонние проги у меня админка не пропустит

vanessa · 26.01.2011, 12:56

Цитата:

Допис від Starcomputer

И как этим пользоваться ?
Сторонние проги у меня админка не пропустит

QIP є ? ото він може.

ArturS · 03.02.2011, 18:07

Я тут наваял, немного

Это силовая часть. и стабилизатор напряжения.
симисторы в ряд под радиатор.
Себе такое делаю.

chack · 03.02.2011, 18:15

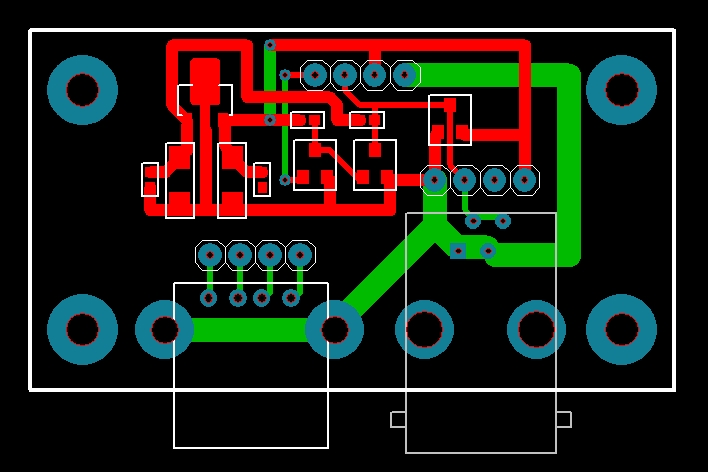

ArturS, это плата рН-усилка, юсуповского. В чем прикол?

ArturS · 03.02.2011, 18:31

Мож в архиве какая ошибка, вот плата силовой части+стабилизатор
