Изготовление акваконтроллера
Бан за нарушения
Реєстрація: 06.11.2007
Звідки Ви: Донецк, зона АТО
Дописи: 19.780
сказав Дякую: 5.789
сказали Дякую 17.705 раз(и) в 6.926 повідомленні

14.03.2009, 00:01
Рейтинг:
(28 голосов - 4,64 средняя оценка)
Данная тема является прямым продолжением темы Разработка акваконтроллера, созданной AlexThunder, за что ему огромное спасибо
На данный момент разработка в целом закончена и благодарен всем, кто принимал участие в обсуждении и реализации проекта
С помощью Chack'а были заказаны и изготовлены печатные платы

И сейчас начнется наверно самый интересный этап - сборка и настройка
Схема, плата, прошивка находятся в архиве во вложении.
ИСХОДНИКОВ ПРОГРАММЫ НЕТ !!! ПРОШИВКУ ИЗМЕНИТЬ НЕЛЬЗЯ !!!
Необходимое программное обеспечение:
Схема - sPlan 6.0 (для версии 3 - 7.0)
Плата - Slayout 5.0 / 6.0
Внимание !!! В процессе сборки и наладки в схему могут быть внесены изменения ! Следите за обновлением архива !!!
...........
New_controller-2V1 - плата с косметическими правками и обозначением элементов.
Контроллер-V.3 - улучшенный вариант (симисторы в одну линию, питание +12V, два диммера, USB на борту, 4 усилителя, отдельный разъем для клавиатуры).
Version 3.1 SMD - версия 3 для СМД элементов.
Плата1V5smd - многоплатная версия от "Пупс" (контроллер + силовая часть + клавиатура + усилители + кулер для силовой части).
Контроллер V3 DIP - все нужное для сборки версии 3.0 DIP.
Firmware.rar - прошивки от Володя_Череп для нормальной работы с USB на ATTiny2313.
Прошивки.rar - архив прошивок:
ATmega_32 - стандартная прошивка
Atmega_32_EE - прошивка EEPROM
ATmega_32_9600 - скорость UART 9600
ATmega_32_PWM_244Hz - использование ШИМ для управления драйверами. Вход PWM LDD подключается непосредственно к выводу 13 или 14 ATmega.
Программирование fuse-битов:
При прошивке микроконтроллеров необходимо запрограммировать (записать 0) следующие fuse-биты:
- для ATmega32 - BOOTSZ0, BOOTSZ1, SPIEN
- для ATtiny2313 - CKSEL0, SUT0, BODLEVEL1, WDTON, SPIEN
- для ATtiny13 - SPIEN, CKDIV8, SUT0, CKSEL0 (данная микросхема используется для схемы регулировки венилятора)
Все остальные fuse-биты должны быть незапрограммированы (равны 1).
Uniprof:
Fuse-бит будет запрограммирован, если убрать галочку в соответствующем поле.
Fuse-бит будет незапрограммирован, если поставить галочку в соответствующем поле.
CodeVisionAVR:
Fuse-бит будет запрограммирован, если поставить галочку в соответствующем поле.
Fuse-бит будет незапрограммирован, если убрать галочку в соответствующем поле.
AVRDUDE:
ATmega: -U lfuse:w:0xff:m -U hfuse:w:0xd9:m
ATtiny2313: -U lfuse:w:0xee:m -U hfuse:w:0xcb:m -U efuse:w:0xff:m
ATtiny13: -U lfuse:w:0x6a:m -U hfuse:w:0xff:m
Мініатюри долучень
Долучені файли
 |
Контроллер.rar (423,9 КБ, 19246 переглядів) |
 |
AquaControl.rar (3,48 МБ, 18768 переглядів) |
 |
New_controller-2V1.rar (59,8 КБ, 15520 переглядів) |
 |
PL2303-USB.rar (2,03 МБ, 13311 переглядів) |
 |
Новый контроллер-3.rar (43,5 КБ, 14358 переглядів) |
 |
Плата для WH2004A.rar (278,0 КБ, 13661 переглядів) |
 |
USB.rar (219,9 КБ, 13174 переглядів) |
 |
Контроллер-V.3.zip (86,5 КБ, 14819 переглядів) |
 |
Version 3.1 SMD.zip (158,5 КБ, 14711 переглядів) |
 |
Полезная информация.pdf (306,9 КБ, 20682 переглядів) |
 |
Плата1v5smd.rar (165,9 КБ, 13124 переглядів) |
 |
Контроллер V3 DIP.zip (151,0 КБ, 15198 переглядів) |
 |
Firmware.rar (21,6 КБ, 12387 переглядів) |
 |
Aqua Control 2007 HELP.rar (172,4 КБ, 12678 переглядів) |
 |
THelper.rar (57,3 КБ, 12127 переглядів) |
 |
Прошивки.rar (68,0 КБ, 11147 переглядів) |
__________________
[I][B][COLOR=blue]С уважением, Сергей Таранченко[/COLOR][/B][/I]
Востаннє редагував Starcomputer: 19.04.2016 о 11:18..
Причина: Добавлен архив прошивок
|
Переглядів: 1945325
|
Ці 134 користувач(ів) сказали Дякую Starcomputer за це повідомлення:
|
+Максимус+ (31.08.2012), agorin (18.04.2009), aides (14.08.2013), AkaPain (07.02.2014), Aleksta (15.01.2012), ALEX77 (14.08.2009), AlexThunder (17.02.2010), alexv3 (10.04.2011), Alex_Ts (14.03.2009), Allcoholl (13.12.2009), ANTONENKO (02.04.2012), Antoxa106 (28.04.2013), AquaGomel (14.10.2010), arconas (05.02.2012), arik17 (12.10.2014), Ashatshem (09.02.2011), atom (17.05.2009), Baks (14.03.2009), BearIgor (23.03.2012), BELOUS (06.12.2011), biolog (21.11.2009), BlackAlex (14.03.2009), bmw (29.05.2009), bodom (25.05.2011), bonus78 (15.11.2009), Bosyak (19.01.2011), BpyH (29.01.2010), chack (14.03.2009), Cristal (14.06.2012), DEaD_MOPO3 (28.09.2011), Dimitr (12.02.2010), Dimker (15.06.2012), DiSan (25.12.2013), dolfik (05.01.2011), drv (31.08.2016), dubishe (21.12.2012), Dyshakz (14.02.2017), ersergey (14.04.2012), fylhttd (16.03.2009), gagari1 (13.02.2012), germanovitsh (01.11.2012), GrishaBGA (23.03.2009), Gutsik (17.07.2013), harn (04.07.2011), Heet (04.12.2009), iceSS (18.03.2009), igoritto (24.10.2010), IgorVin (10.02.2010), imac2008 (27.11.2010), iTango (08.08.2011), ivanaxion (31.08.2012), Kent (21.10.2010), kirilo777 (09.03.2012), klimnet (20.08.2012), klinok (05.09.2010), kluyt (17.08.2009), kollega-lg (21.04.2016), Koralove (24.10.2013), KostyaD (04.06.2009), kramar (14.03.2009), kusfu (28.09.2011), kvn79 (14.03.2009), Lexzx (23.03.2010), liss15 (14.10.2009), litlechina (05.05.2022), live steel (26.06.2012), lumen_xp (27.03.2012), LVit (27.11.2009), mact (14.05.2014), Makclaj (27.02.2011), masterross (11.12.2011), Mehannik (12.03.2015), MIhail (17.07.2011), myrko (15.04.2012), nbinc (12.05.2014), Nickname (25.06.2009), Nikolos667 (14.08.2011), Olzhich (18.03.2009), Oppozith (17.12.2012), Pastuh1234 (29.07.2012), pimass (15.03.2012), pulpit (21.11.2009), regiuscz (11.03.2011), rusianGrt (15.02.2010), rustr (19.09.2011), Ryzhii (10.04.2013), S V (10.01.2010), sae74 (15.02.2010), sergey_ln (28.02.2012), serjik2000 (03.07.2009), Sesh (31.05.2009), seva (19.01.2011), Shurhent (01.07.2011), Smile8 (28.09.2010), sobolev (21.09.2011), solvi (14.03.2009), sonokam (08.12.2011), sv46 (12.07.2011), Swen (14.06.2009), TakedaMaru (20.05.2013), telepuzic (22.02.2012), Tihon (04.01.2013), timofey (11.11.2009), Tiratore.d (08.11.2019), tolik_erema (04.03.2011), Ty3uK (22.03.2009), Umnik (13.01.2012), Uselink (10.02.2010), vad1972 (05.05.2010), Viktorrr (22.12.2012), vill (29.09.2010), Vitaha (26.11.2009), VitalyD (03.10.2010), VKabanov (29.04.2009), VladHNet (07.08.2009), VladVP (15.01.2012), _Vadim (11.02.2010), Амфибия (15.05.2009), Вася (14.07.2009), Володя Череп (14.03.2009), дух святой истины (16.03.2009), Ёжик в Тумане (28.02.2011), Зелёный (19.01.2012), Кениец (30.11.2009), Мираж (25.02.2012), Михаил. (14.07.2011), Молекула (04.04.2009), МСВ (19.02.2012), Пупс (20.07.2011), Рудницкий Олександр (18.01.2012), Снегозавр (20.02.2013), Шаманчик (26.10.2009), ЭКСПЕРИМЕНТАТОР (04.04.2009), Юрий Н. (17.08.2010) |
11.03.2011, 20:02
|
#2596
|
Живу я тут
Реєстрація: 31.07.2010
Звідки Ви: Белоруссия, Гомель
Дописи: 413
сказав Дякую: 38
сказали Дякую 192 раз(и) в 87 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Подскажите по выбору PH-электрода. У меня в городе есть завод по производству измерительного оборудования, в том числе и PH-электроды, там их целый список. Вот кстати он: http://www.zipgomel.com/taxonomy/term/8 помогите определится какой подойдет для данного контроллера. Если енсколько то может есть шарящие люди и подскажут какой лучше? Спасибо...
|
|
|
11.03.2011, 21:57
|
#2597
|
Живу я тут
Реєстрація: 12.02.2008
Звідки Ви: Оболонь, Петровка
Дописи: 8.891
сказав Дякую: 2.489
сказали Дякую 2.878 раз(и) в 2.065 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
AquaGomel, думаю на заводе вам ответят более детально.
__________________
Свет. ЭПРА, аквариумые лампы т5;т8; МГ-150; LED-комплекты и светильники системы СО2 под ключ. тел: 095 0105853; 098 6143112
Лучшие статьи месяца на Аквафоруме
|
|
|
11.03.2011, 22:21
|
#2598
|
Живу я тут
Реєстрація: 28.06.2003
Звідки Ви: Киев
Дописи: 757
сказав Дякую: 831
сказали Дякую 833 раз(и) в 397 повідомленні
|
Відповідь: Re: Изготовление акваконтроллера ===www.aquaforum.ua===
AquaGomel, из того, что есть на сайте, больше всего подходит ЭСКЛ-08М, но и у него есть две неподходящие особенности: - Скорость истечения электролита - до 3,5 мл/в сутки. В пределе, для аквариума 200 л при ежедневной подмене 1/10 объема такая скорость истечения насыщенного раствора хлорида калия может привести к повышению концентрации как ионов калия, так и хлорид-ионов до 30 мг/л. Некоторые аквариумисты считают, что такая концентрация может навредить растениям. В принципе, можно заливать менее концентрированный электролит, но это может привести к нестабильности потенциала опорного электрода и, соответственно, нестабильности показаний pH.
- Разъем байонетного типа. Для подключения к контроллеру Вам нужен электрод с BNC-разъемом.
Если будете налаживать контакты с местным заводом, спрашивайте комбинированный pH-электрод с загущенным (гелевым) электролитом и BNC-разъемом.
|
|
|
11.03.2011, 23:20
|
#2599
|
Живу я тут
Реєстрація: 09.10.2005
Звідки Ви: Киев
Дописи: 10.118
сказав Дякую: 11.373
сказали Дякую 9.053 раз(и) в 4.067 повідомленні
|
Відповідь: Изготовление акваконтроллера ===www.aquaforum.ua===
У меня на работе (не в аквариуме, а именно для работы) оба ЭСКЛ-08М, которые были в комплекте рН-150М умирали через 3-4 месяца работы (не пересыхали, не ронялись, не переворачивались...). В соседней лабе - аналогично. Что было - не помню, плюнул и пользуюсь советской парой стекло и электрод сравнения на старом рН метре.
AquaGomel, если будете контачить спрашивайте электроды для проточного культивирования или биореактиров, они тугогдумистее и меньше знаков после запятой, но намного долговечнее ибо предназаначены для долговременных измерений. в отличие от лабораторных. Наподобие http://www.zipgomel.com/ES-71-11, может уже и комбинированые такие делают
|
|
|
12.03.2011, 00:02
|
#2600
|
Живу я тут
Реєстрація: 31.07.2010
Звідки Ви: Белоруссия, Гомель
Дописи: 413
сказав Дякую: 38
сказали Дякую 192 раз(и) в 87 повідомленні
|
Re: Відповідь: Изготовление акваконтроллера ===www.aquaforum.ua===
Цитата:
Допис від Mykhaylo
У меня на работе (не в аквариуме, а именно для работы) оба ЭСКЛ-08М, которые были в комплекте рН-150М умирали через 3-4 месяца работы (не пересыхали, не ронялись, не переворачивались...). В соседней лабе - аналогично. Что было - не помню, плюнул и пользуюсь советской парой стекло и электрод сравнения на старом рН метре.
AquaGomel, если будете контачить спрашивайте электроды для проточного культивирования или биореактиров, они тугогдумистее и меньше знаков после запятой, но намного долговечнее ибо предназаначены для долговременных измерений. в отличие от лабораторных. Наподобие http://www.zipgomel.com/ES-71-11, может уже и комбинированые такие делают
|
Вот есть список комбинированных электродов http://www.antex.by/other/electrodes/2.html , но опять таки из большого количества какой выбрать я не знаю... Просто в данной области я абсолютно не сведущ... По поводу BNC разъемов там таких вообще нет... (или я не нашел) Самому переделать не удаться? Посоветуйте хотя бы что более или менее подходит что бы я мог на заводе объяснить что хочу... Их я так понимаю надо будет калиброваться или как?
|
|
|
12.03.2011, 10:36
|
#2601
|
Живу я тут
Реєстрація: 28.06.2003
Звідки Ви: Киев
Дописи: 757
сказав Дякую: 831
сказали Дякую 833 раз(и) в 397 повідомленні
|
Відповідь: Изготовление акваконтроллера ===www.aquaforum.ua===
На российском аквафоруме есть положительные отзывы об электроде ЭСК-10604/7, который упоминается на сайте фирмы "Антех". Код разъема электрода "К80.7" - это BNC-разъем. Такие электроды бывают с кабелем длиной 80 см и 2 м.
В крайнем случае можно купить электрод с другим разъемом и аккуратно его перепаять, без применения активного флюса.
Электрод надо подготовить и откалибровать. Для этого Вам понадобится 0,1Н раствор соляной кислоты, дистиллированная вода, два буферных раствора (с pH 7 и с pH 4) и программа AquaControl. Предварительно надо часов на восемь погрузить нижнюю часть электрода в 0.1Н раствор соляной кислоты, а закрытые емкости с буферными растворами и дистиллированной водой подержать несколько часов в помещении с температурой 25°C. Затем извлечь электрод из соляной кислоты, аккуратно прикоснуться к каплям раствора кислоты, оставшимся на электроде, фильтровальной бумагой (можно чистой сухой неароматизированной бумажной салфеткой или туалетной бумагой) и "снять" остатки кислоты, секунд на десять погрузить электрод в дистиллированную воду, извлечь электрод и "снять" с него остатки воды, затем погрузить в буферный раствор с pH 7. Запустить программу AquaControl, переключиться на закладку "Калибровка", пару минут подождать стабилизации показаний и нажать кнопку "Запомнить". Затем извлечь электрод, "снять" остатки буферного раствора, и погрузить электрод в дистиллированную воду. С такими же предосторожностями, повторить операцию с буферным раствором с pH 4. После нажатия кнопки "Запомнить" в программе AquaControl должны новые коэффициенты K1 и K2. После этого надо нажать кнопку "Отправить в МК" и завершить таким образом процесс калибровки. Использованные буферные растворы и дистиллированную воду с остатками растворов хранить не надо, в следующий раз надо взять новые порции растворов и воды.
|
|
|
Ці 2 користувач(ів) сказали Дякую Володя Череп за це повідомлення:
|
|
12.03.2011, 23:59
|
#2602
|
Придивляюся
Реєстрація: 28.02.2011
Звідки Ви: павлоград
Дописи: 37
сказав Дякую: 5
сказали Дякую 2 раз(и) в 2 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
такое дело контроллер первая версия при работе от бп экран рапботает при отключение и работе от ак тухнет.
можно ли на силовой блок на реле подключать нагрузку в 400 ватт (Днат) на канал,
ширину дорожек (прводящих 220 в) увеличил до 3 мм, релепо 7ампер.
чем можно покрыть пп?
|
|
|
13.03.2011, 15:07
|
#2603
|
Живу я тут
Реєстрація: 28.06.2003
Звідки Ви: Киев
Дописи: 757
сказав Дякую: 831
сказали Дякую 833 раз(и) в 397 повідомленні
|
Відповідь: Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Цитата:
Допис від aukrua
такое дело контроллер первая версия при работе от бп экран рапботает при отключение и работе от ак тухнет.
|
Так задумано автором. Предполагается, что без 220 В нагрузки не работают, поэтому управление и индикация теряют смысл. Аккумулятор нужен для предотвращения потери контроллером текущей даты и времени.
Цитата:
Допис від aukrua
можно ли на силовой блок на реле подключать нагрузку в 400 ватт (Днат) на канал,
ширину дорожек (прводящих 220 в) увеличил до 3 мм, релепо 7ампер.
|
Если реле позволяет, то можно. Желательно добавить искрогасящую цепь (RC-цепочку и/или варистор).
Цитата:
Допис від aukrua
чем можно покрыть пп?
|
Личного опыта в этом деле у меня нет. В Интернете попадались рекомендации покрывать платы цапон-лаком или полиуретановым лаком (в этом случае плата защищена лучше, но ремонтировать её сложнее).
|
|
|
14.03.2011, 09:33
|
#2604
|
Живу я тут
Реєстрація: 03.11.2010
Звідки Ви: Мариуполь
Дописи: 368
сказав Дякую: 10
сказали Дякую 140 раз(и) в 88 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===

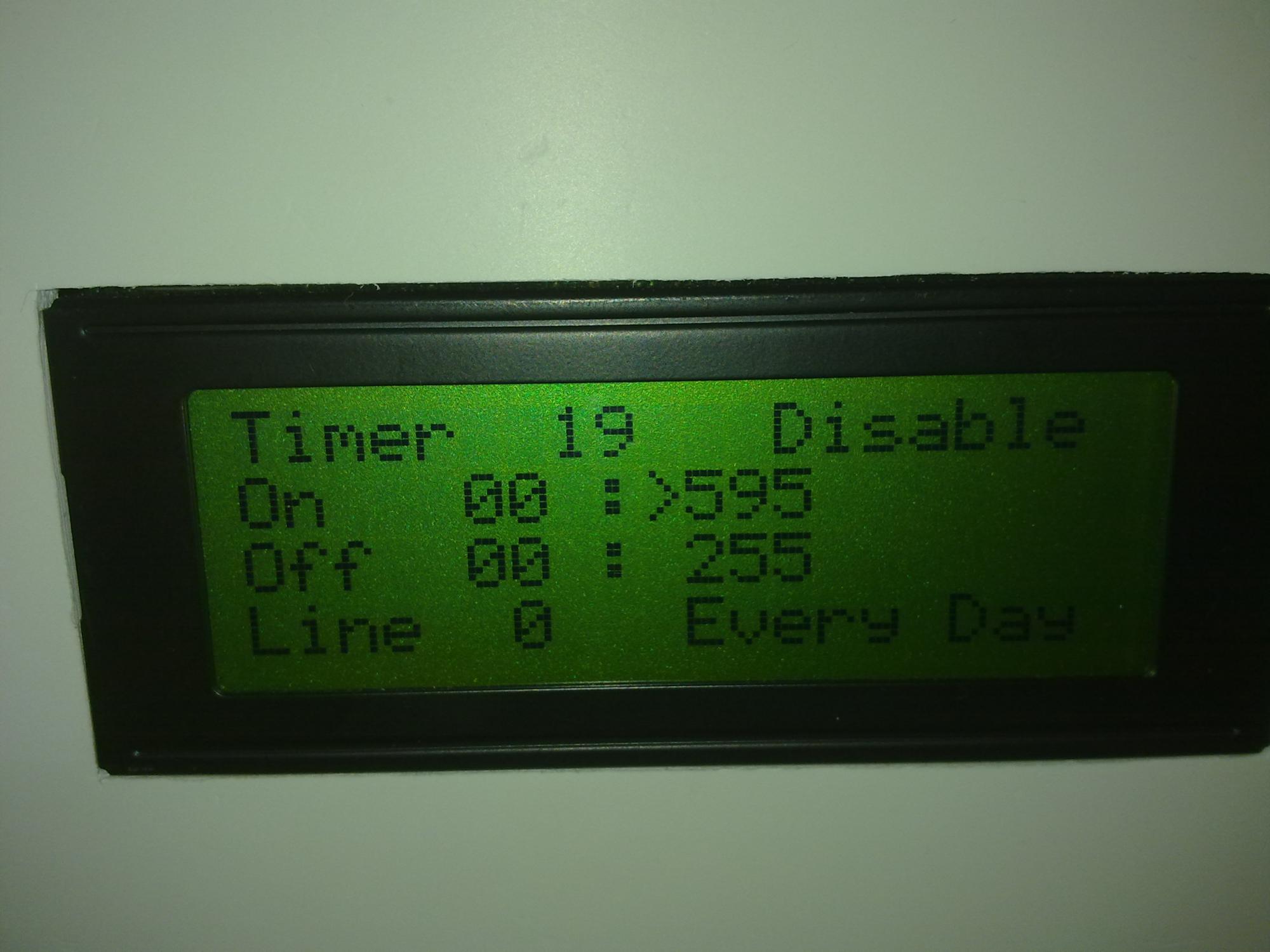

Наблюдаю интересный эффект - при переходе к 19 таймеру появляется третий знак в минутах (пятерка) и не меняется при установке минут. А через часа 3 это исчезло.
|
|
|
14.03.2011, 10:20
|
#2605
|
Придивляюся
Реєстрація: 20.06.2009
Звідки Ви: Ульяновск
Дописи: 44
сказав Дякую: 16
сказали Дякую 1 раз(и) в 1 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Цитата:
Допис від aukrua
такое дело контроллер первая версия при работе от бп экран рапботает при отключение и работе от ак тухнет.
можно ли на силовой блок на реле подключать нагрузку в 400 ватт (Днат) на канал,
ширину дорожек (прводящих 220 в) увеличил до 3 мм, релепо 7ампер.
чем можно покрыть пп?
|
на дорожку необходимо напаять дополнительно провод, был печальный опыт с мг 450вт, через несколько часов дорожка перегорела в результате сгорел стабилизатор который рядом и всё нестабилизированное напряжение пошло на плату(18-20в), вышло из строя всё кроме резюков, пришлось собирать всё по новой.
400вт=1.8 ампер
|
|
|
14.03.2011, 21:13
|
#2606
|
Придивляюся
Реєстрація: 12.12.2010
Звідки Ви: Lugansk
Дописи: 54
сказав Дякую: 171
сказали Дякую 36 раз(и) в 16 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Цитата:
Допис від pdv1965
Наблюдаю интересный эффект - при переходе к 19 таймеру появляется третий знак в минутах (пятерка) и не меняется при установке минут. А через часа 3 это исчезло.
|
У меня тоже, только не исчезает, давно заметил.
__________________
|
|
|
15.03.2011, 08:51
|
#2607
|
Живу я тут
Реєстрація: 03.11.2010
Звідки Ви: Мариуполь
Дописи: 368
сказав Дякую: 10
сказали Дякую 140 раз(и) в 88 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
У меня этот эффект исчез через три часа, а появляется когда выключаеш напряжение контроллер питается от аккумулятора и этот аккумулятор разряжается ниже 3,5 вольта. Вывод- надо ставить аккумулятор на 4.8 вольта и подымать уровень заряда программно и (или) использовать процессор с буквой L (у него низковольтное питание).
|
|
|
15.03.2011, 18:34
|
#2608
|
Придивляюся
Реєстрація: 12.12.2010
Звідки Ви: Lugansk
Дописи: 54
сказав Дякую: 171
сказали Дякую 36 раз(и) в 16 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Цитата:
Допис від pdv1965
У меня этот эффект исчез через три часа, а появляется когда выключаеш напряжение контроллер питается от аккумулятора и этот аккумулятор разряжается ниже 3,5 вольта. Вывод- надо ставить аккумулятор на 4.8 вольта и подымать уровень заряда программно и (или) использовать процессор с буквой L (у него низковольтное питание).
|
У меня без АКБ схема работает, все руки не доходят доделать. Думаю в прошивке дело.
__________________
|
|
|
16.03.2011, 00:14
|
#2609
|
Придивляюся
Реєстрація: 18.01.2010
Звідки Ви: Николаев
Дописи: 21
сказав Дякую: 4
сказали Дякую 4 раз(и) в 3 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Подскажите пожалуйста, что за резисторы с номиналом 360E?
Ни как не разберусь(
|
|
|
16.03.2011, 07:38
|
#2610
|
Живу я тут. Мохоманьяк
Реєстрація: 12.03.2009
Звідки Ви: Житомир
Дописи: 3.663
сказав Дякую: 907
сказали Дякую 1.116 раз(и) в 764 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
eVrajka, 360Е - это 360 Ом.
