Греется 2*80 Вт. V^S

[Andrew1]

Тоже кажется ,что что-то не так...ЭПРА отрабатала ОЧЕНЬ мало!Были перекосы в акве,потому и светпочти не включался.Но всё же сначала проверю контакты,всякое бывает...

[Skif]

Andrew1,часто неисправности определяются на глаз. Есть возможность разобрать девайс и сфотографировать макросъёмкой обе стороны платы?

[Andrew1]

Skif, Разобрать-думаю разберу...А вот сфотать...С меня фотограф,не очень...

[Andrew1]

Допис від Andrew1

Skif, Разобрать-думаю разберу...А вот сфотать...С меня фотограф,не очень...

Сорри,что затянул с разборкой...
Фото почему-то расплывается,как только я ни пробовал
Но думаю видно Чёрный цилиндрик..

Надпись возле детали такая:L/B505
Что за деталь?(гугль молчит)И могла ли в ней быть причина?

Да в "присоединительном гнезде"(как правильно называется не знаю) остался медный проводок..Как прочистить?

[дух святой истины]

Допис від Andrew1

Но думаю видно Чёрный цилиндрик..

джек пот.... новый пускатель-)))

[Andrew1]

Вот лицевая получилась отчётливо,а оборот не получился...

[Andrew1]

Допис від дух святой истины

джек пот.... новый пускатель-)))

Насколько я понял-полная опа?...Т.е. совсем не дешёвая весчь?

[дух святой истины]

Допис від Andrew1

Насколько я понял-полная опа?...

возможно это можно и распаять... простите тут не силён....

Допис від Andrew1

Т.е. совсем не дешёвая весчь?

Я думаю что для установки нового нужно продумать хорошую систему охлаждения

[Skif]

Andrew1, фотографа на мыло!

видно что не в фокусе, у фотика нет функции макросъёмки? С таким качеством никто ничего не посоветует.
Снимать лучше всего с сильным рассеянным освещением. Фото надо максимальной чёткости и разрешения, выложить лучше на какой-то сервер, например radikal.ru, без уменьшения.

Деталь L/B505 греться не должна, это проволочная перемычка с одетой трубочкой из феррита. Греется то что под ней, скорее всего транзистор (треногая деталь). Но что оно, как включено и как лечить пока не видно.Если совсем нет опыта в держании паяльника то лучше отнести знакомым радиолюбителям, по идее, детали не дорогие...

[Andrew1]

Skif, Да есть макросъёмка...Но скорее всего либо мыльница,либо мои руки(последнее очень вероятно)Фотать не получается,на макро расплывается(сорри за каламбур)Попробовал выложить на радикал,последняя ссылка(полноразмерное)



Что-то не пойму.Это и весь размер?Или я не ту ссылку копирую?

[Skif]

Andrew1,выкладывать эти же фотки смысла нет, они не в фокусе и это неисправимо.
На радикале, перед заливкой надо убирать галочку "уменьшить до"

[Andrew1]

Skif, Спасибо,учту!
А что ещё там можно увидеть?Простите мою дремучесть в этом деле..
С моей точки зрения:видно что данная деталь перегрелась,и значит сгорела.Маркировку я указал...Для чего нужно более чёткое фото?Может есть ещё какие нюансы?
Или Вы имеете ввиду обратную сторону?

[Andrew1]

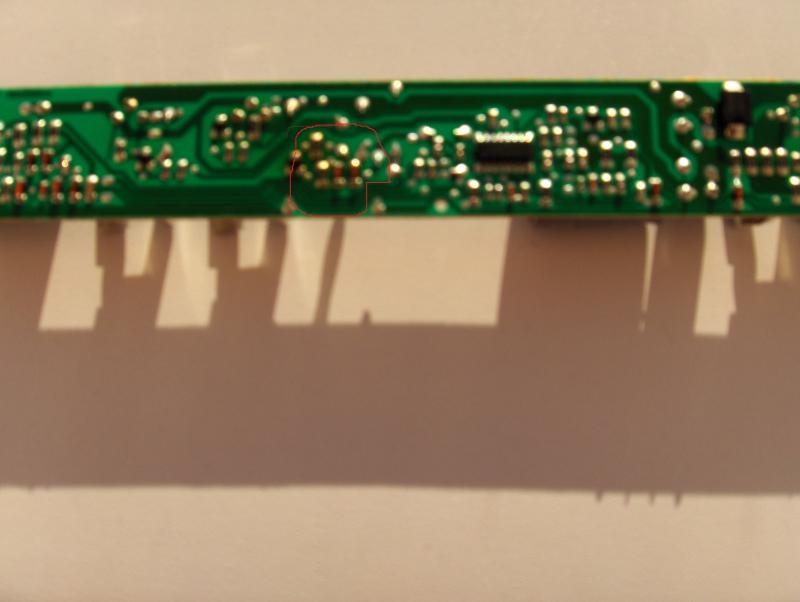

Вот вроде бы вышло с пяти попыток!"Рубашка":

[Skif]

деталь L/B505 это кусок проволоки, сгорать там нечему, да и потемнение не под ней, а сбоку. Причина в нагреве деталей с обратной стороны.
Ещё просьба, хотелось бы видеть обратную сторону полностью, а не фрагмент. И при выкладывании на радикал копируйте ту ссылку где будет превью с увеличением по клику. Так гораздо удобнее будет читать тему.

[Andrew1]

То что вышло:общее и две половинки!
В других местах вроде ничего "плохого" не видно




Исправил,а то действительно неудобно читать...
Спасибо за подсказки с радикалом!

Но вернёмся к ЭПРА...
