Прогиб труб

[Aqua-waters]

Возник такой вопрос относительно профильных труб 30х30 и 40х20.
30х30 ведь более стойкая на прогиб с учётом того что 40х20 класть не на ребро, а плашмя или это заблуждение?
40х20 более подходит для моей конструкции, но переживаю за прогиб поэтому сравниваю и думаю стоит ли брать 30х30!
Выскажитесь по этому поводу пожалуйста, спасибо!

[Aqua-waters]

я бы сказал совершенно незначительный прогиб!
спасибо большое!

[Silvernik]

Вопрос по теме при длине 1.8метра какую квадратную трубу выбрать 40на40?! Или 50й уголок сойдет?! Тоже интересует прогиб! Будет стелаж 3х этажный банки по 1,5м на 450л на каждом этаже т е нагрузка на одну секцию около 600кг
Спасибо за ранее за расчет

[klimnet]

Silvernik, сначала ответил в ЛС потом в тему зашел, ок посчитаю.

[klimnet]

Silvernik, Очень большая длина, а на продольные поставил даже трубу 60*60*4, все равно прогиб большой почти 5мм, нужно либо еще одну продольную трубу ложить, или стойки по середине.

[Silvernik]

Подскажите а, если два уголка взять 40х или 50х и сделать вот так:

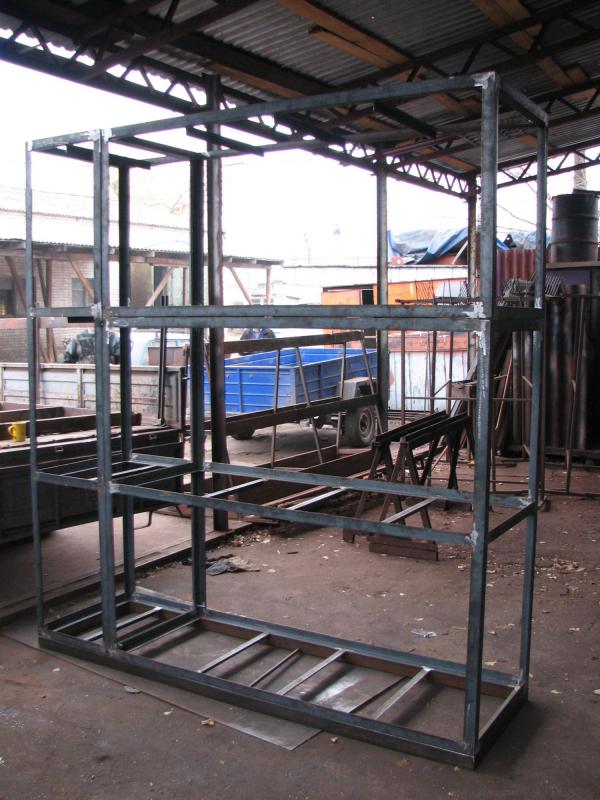

Очень расстроили расчеты, хотя вот у человека 3травника держит такая стойка:

Даже не знаю что теперь делать...

Жду советов уважаемые спецы по стеллажам!

[klimnet]

все дело еще в том что прокат идет подкаленный, он покрепче будет, программа только закладывает обычные характеристики металла

[Aqua-waters]

Silvernik, посмотрите вот эту тему на форуме может найдёте для себя полезную информацию, там используется профильная труба 40х20 http://www.aquaforum.ua/showthread.php?t=123322

[klimnet]

Aqua-waters, по ссылке, там на стойке перемычки относительно близко примерно через 600 мм, а задача была 1800 мм, в этом и задача!

[Aqua-waters]

в таком случае берите вертикальные 40х40, а горизонтальные 60х40 и ставьте на ребро. думаю так вы будете спать спокойно, 40х40 на такой длине прогнётся в любом случае хоть немного. поперечины по идее и 40х20 можно на ребро.

[Silvernik]

Может я чего-то не понял, но одни говорят квадратная труба прочнее, другие уголок толще поэтому он будет прочнее! В первом случае толщина 1,2 до 2мм но грани куба дают хорошую жесткость, но уголок он толще от 2 до 4мм, так что же все таки выбрать?!
Основная задача сделать стеллаж без перемычки по середине, так как она испортит весь вид! Нашел тему у человека "Стеллаж под травники" такая же длина на уголках - вроде полет нормальный... Но он пишит, что мол если бы знал делал бы сразу из квадрата, т к пришлось усиливать второй ярус еще одной трубой

[Aqua-waters]

всё верно, труба прочнее за счёт четырёх граней.
я отдаю предпочтение трубе, уголок использую в крайних случаях где конструкция не позволяет поставить профильную трубу. вчера ковырялся в гараже нарезал трубу и уголок, так вот уголок чаще всего идёт уже с прогибом (поведенный что ли) и на большой длине это заметно сильно.
кстати уголок бывает и 5 мм это если 50 или 63, возможно есть и толще если поискать.
как вариант можно между собой сварить трубы, к примеру 40х20, получится 40х40 но по жесткости в разы прочнее последней - слышал и такое делают.
также есть профильная труба не 2 а 3 мм.

[Sem]

У меня 4 по 500 длинна 2 метра, НО посредине стойка с двух сторон.

klimnet, что за софт такой?

[Ranger]

Допис від Aqua-waters

как вариант можно между собой сварить трубы, к примеру 40х20, получится 40х40 но по жесткости в разы прочнее последней - слышал и такое делают.

Я в своем последнем проекте так делал. Там нужно было сделать пролет 1,2 м без вертикалей, чтобы устанавливать и обслуживать самп в тумбе.
Получилось очень прочно.

klimnet, если вы связаны с данным направлением - объясните квалифицированно, пожалуйста, почему труба 30х30 в полтора раза устойчивее в изгибу, чем 40х20 вертикально? Я не нахожу этому объяснения, и поэтому сомневаюсь в корректности такого вывода.

[klimnet]

Допис від Sem

klimnet, что за софт такой?

Solid Works - программа для моделирования, прогиб рассчитывается в плагине Simulation. Я просто работаю в ней. Хотел было статью написать, потом понял, что это почти 2х недельный курс лекций.

[klimnet]

Допис від Ranger

Я не нахожу этому объяснения, и поэтому сомневаюсь в корректности такого вывода.

Ну для начала сапромат. А если проще, в трубе присутствуют:
1. напряжения растяжения (низ трубы),
2. сжатия (верх),
3. по бокам 1 и 2 + кручение, сочетание всех напряжений и дает конечный результат. Самое большое у стали это сопротивление растяжению.
