Нужна помощь. LED контроллер.

[klimnet]

Доброго здоровья всем.
Листая форумы по электронике наткнулся на интересную разработку.
А именно это 4-х канальный ШИМ контроллер с индикацией показателей. В нашем случае схема интересна для управления драйверами LED.
Ссылка на статью.
Небольшое описание:
4-канала ШИМ, разрешение 8 бит, частота ШИМ - 31 кГц;
интерфейс RS232 для управления и контроля с PC;
простое схемотехническое решение с минимальным количеством внешних элементов;
12-кнопочная клавиатура;
возможность аналоговой регулировки;
до 7 выходных линий общего назначения;
4-строчный LCD-дисплей;
управление LCD-дисплеем через последовательный интерфейс;
пользовательское меню;
гибкие настройки;
программная реализация буферов FIFO для ускорения работы.

Автор выложил схему, прошивку и исходники (см. во вложении).

Интересует помощь программистов:
в компиляции прошивки под Atmega16, хотя это не особо нужно atmega32 в том же корпусе и цена та же,
приветствие для аквариумистов при пуске,
элементарная прога на ПК для управления.
Если еще что можно прикрутить (часы например или таймер), то только приветствуется.

Проект не комерческий, хочется чтобы получился форумный контроллер, конечно каналов маловато, но для пресноводных аквариумов (а их большинство) я думаю хватит.

[pimass]

Для чисто контроллера светильника он однозначно избыточен, а как контроллер для света, со2, силового модуля, помп подачи УДО, температурных датчиков в самый раз плюс к тому ВЕБ морду можно лихо разместить на СД карте самой Расбери, юсб позволяет подключить на прямую Вай Фай "свисток". Ну это сугубо мысли в слух.
Скрытый текст

Ну и главное, изначально контроллер на ардуине мы хотим видеть так

а на выходе как правило выходит нечто такое....

[azh122]

Raspberкy не ковырял.
Но покывырялся с wr703n. 20 долларров, а сколько удовольствия. wi-fi в комплекте
Качнул прошивку опенврт модифицированную для роботов. Ничего дополнительного ставить не надо. веб сервер есть. Закинул пару модифицированных страничек - команды на ардуинку шлет, ардуинка отзывается.... Мне большего и не надо.
Точнее, даже не ардуинка (свободной нет - все в работе), а подопытный в виде TI Stellaris - он ардуиновский язык понимает.

[klimnet]

pimass, Оффтоп

Ну почему же, у меня так, все зависит от желания

[pimass]

В юсупове проще, там практически все на одной плате, окромя рН усилка... а в Ардуине "голова" отдельно, часы отдельно, рН усилок отдельно, силовая плата отдельно, веб-шилд отдельно, вот и выходит жмут шнурков которые так и норовят отпасть в самый ответственный момент...

[klimnet]

натыкался недавно на видео где показана программа по автоматической разводке шильдов для ардуино, так что все зависит от желания, у клиентов в системниках часто вижу "взрыв на макаронной фабрике" из проводов, а всего то нужно пару-тройку пластиковых стяжек

[Sem]

Допис від klimnet

натыкался недавно на видео где показана программа по автоматической разводке шильдов для ардуино,

В Орле есть заготовка.

[klimnet]

ссылка на программу

[pimass]

Скажу честно у меня руки из шопы растут в плане трассировки.... Сейчас остро стоит вопрос замутить плату для монтажа четырех драйверов LDD-1000H, а так же отгерберить её, как оно там все стоит я отлично представляю, пробовал рисовать в Спринтлейаут, но такой онанизм вышел, что самому смотреть противно.... Вот даже тему создавал...

[klimnet]

кидай схему в личку и ТЗ, разведу в Спринтлейаут

[pimass]

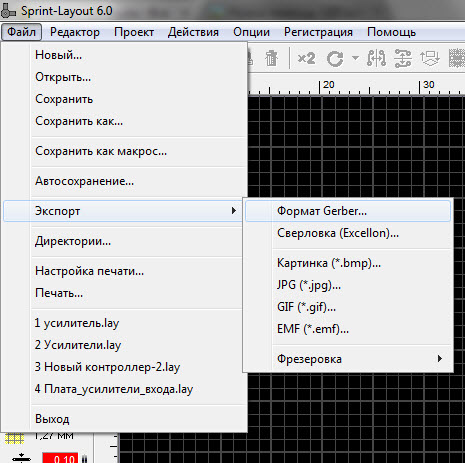

klimnet, так её ж ещё нужно уметь рисовать Спринт потому и юзаю, что по большей части графический редактор, чем САПР.... Могу отрисовать в графическом редакторе, как вариант..... А спринтом гербера создать реально? Может есть какие то аськи, скайпы, что бы не загромождать топик личной перепиской?

[klimnet]

ася 446334782, гуглтолк klim.holod@gmail.com

[Starcomputer]

Что-то названия файлов знакомые .....

[klimnet]

Starcomputer, знакомые в хорошем смысле?

[Starcomputer]

Ну .... у меня с такими-же названиями есть.

[klimnet]

Помогите перевести скетч ардуино в Hex-файл, то ли руки у меня не от туда, то ли еще что то.
Хочу просто поковырять проэкт в Протеусе, а в arduino-1.0.4 так ничего и не получилось.
В архиве весь проэкт, правда плата и схема в "орле".
