Счетчик пузырьков из двух деталей

[Starcomputer]

Исходные материалы:
1. Обратный клапан (из оргстекла, производителя я не знаю, см. Фото 1).
2. Одноразовый шприц 5 мл (лучше импортный).
Порядок сборки:
1. Обрезаем со шприца упоры для пальцев.
2. Ножницами аккуратно срезаем край шприца (по кругу), чтобы получился ровный край. Если внутри шприца прощупывается буртик, то срезаем, пока он не исчезнет.
3. Клапан узкой стороной вставляем в шприц (содрав с клапана наклейку). Вставлять нужно на 5-6 мм. Входит туго, в импортный шприц - лучше, за счет большей эластичности шприца. Можно одеть липучки, если собираетесь счетчик к чему-то крепить.
4. Заполняем готовый счетчик глицерином, чтоб до верхнего края остался ~ 1 см.
5. Подсоединяем трубки и ставим на место (Фото 2).
Газ подается снизу, через клапан.
Достоинством конструкции является еще и то, что уже имеем обратный клапан
На Фото 1 - исходные материалы (слева) и готовый счетчик (справа).
На Фото 2 - счетчик в работе.

[chack]

Тоже сделал. Шприц и клапан+глицерин. Все работает.

[electronik]

Чем не подходит счетчик фильтр от капельниц?
да и размер пузырьков различный как понять какие пузырьки правильные?

[Kostyan__]

Я сделал из тех же материалов(практически).

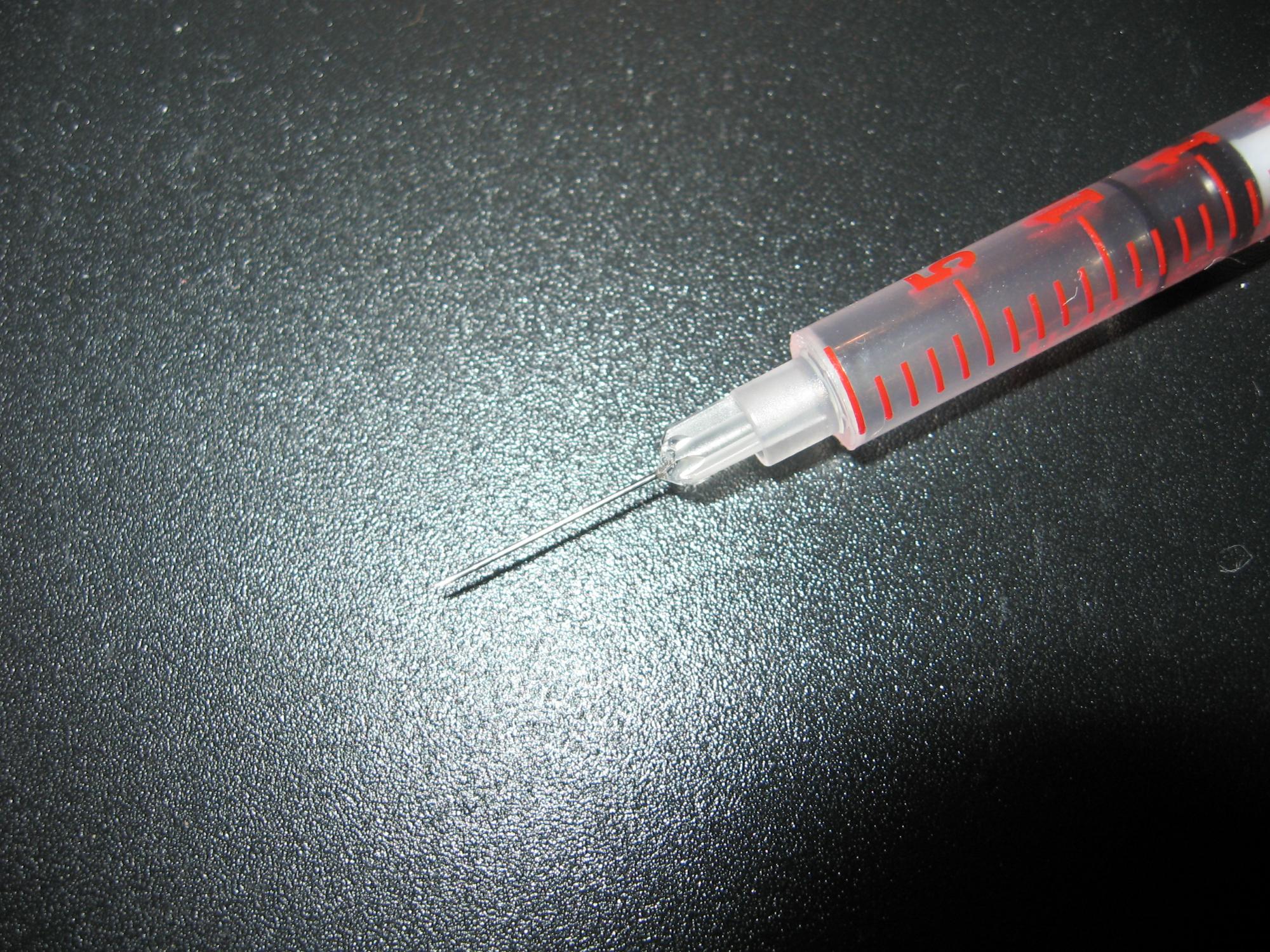

Большой шприц на 50 мл (цена от 5 до 25 грн) и инсулиновый шприц ( до 1 грн.)
Шприц большой с резиновым поршнем. Снимаем его с толкателя.
Далее самое интерсное. От инсулинового шприца отрезаем иголку вместе где шпиц начинается расширятся. Эту часть вставляем в трубочку, а трубочку надеваем на носик большого шприца(она входит во внутрь).
В большом шприце сбоку делаем отверстие под тройник. На тройник надеваем трубочку и проталкиваем через отверстие с внутренней стороны(Это выход СО).Заливаем глицерином (мл 20 -30). Сверху вставляем резиновый поршень.
Вот и все. Работает очень неплохо за счет маленького диаметра иглы. Утечек нет, так как клеить нет необходимости.


Сегодня выложу готовый образец, и если смогу найти шприц инсулиновый - то и его.

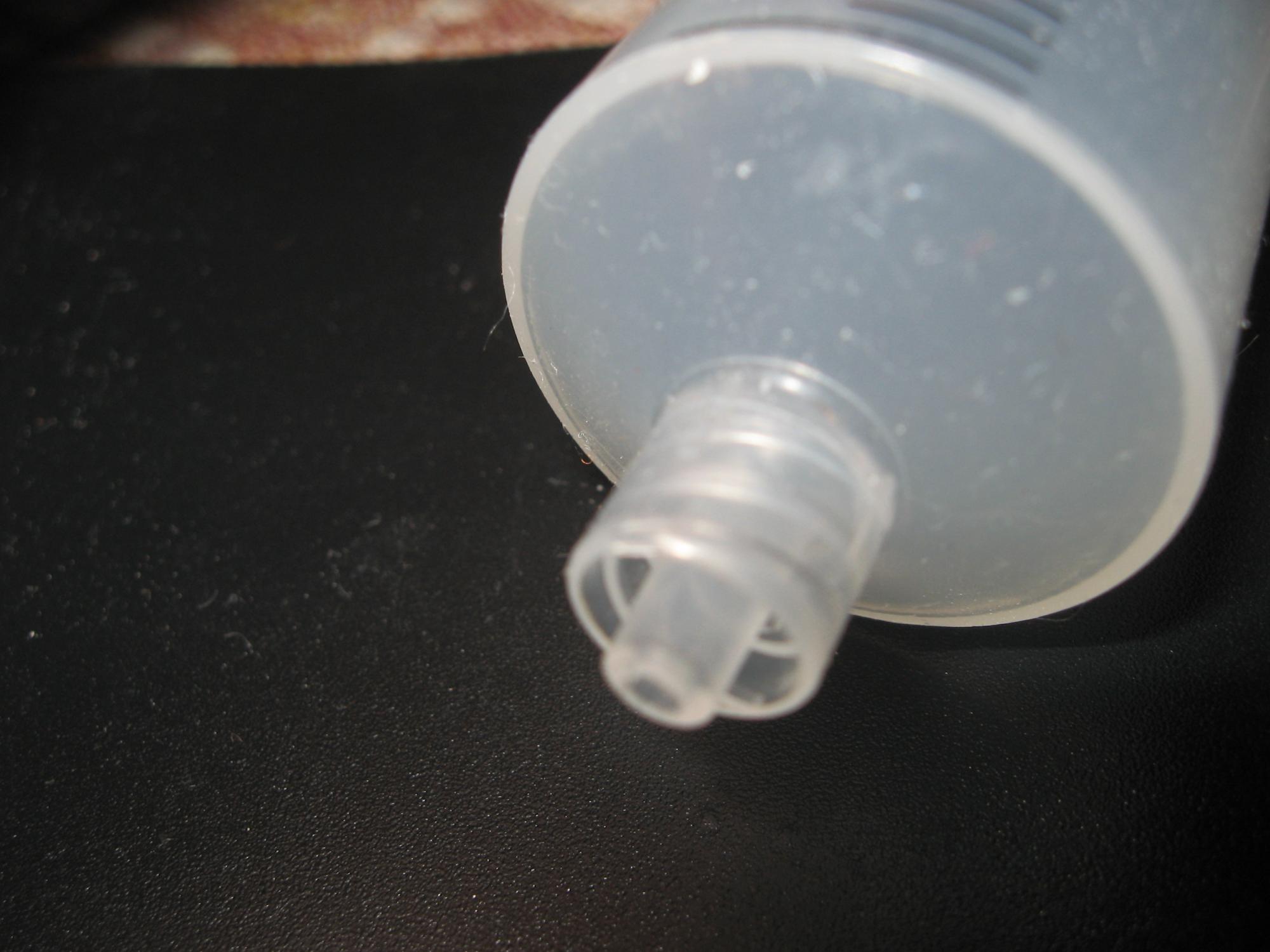

Вот фотки. Немного забыл, на инсулиновом шприце, необходимо срезать три ребра, так что бы можно было его легко вставить в большой шприц.

[chack]

Kostyan__, фото выложи? Интересно.
я вот брагу давеча сменил, поставил на крышку акваса, чтоб быстрее булькать начала, так поперла так, что колокол целый и остановить нельзя

[Kostyan__]

Допис від chack

поперла так, что колокол целый и остановить нельзя

Я бы спустил этот газ, там све равно полно воздуха....
У меня в реакторе с новой брагой плохо растворяется (я думаю что из-за воздуха), а дня через два, кроме мелких пузырьков ничего нет.

[Alexandr-U]

Есть вопрос!!!..... Счетчик пузырьков.... а пузырьки какого диаметра должны быть!? ))))))))))))....... ведь пузырек выпущенный из трубки диаметром 4 мм и иголки от шприца - разные по обьему!?

[Starcomputer]

Допис від Alexandr-U

Есть вопрос!!!..... Счетчик пузырьков.... а пузырьки какого диаметра должны быть!? ))))))))))))....... ведь пузырек выпущенный из трубки диаметром 4 мм и иголки от шприца - разные по обьему!?

Размер пузырька воздуха в бОльшей степени зависит от скорости истечения воздуха и вязкости жидкой среды. При слабой скорости истечения, которую мы имеем при подаче СО2 пузырек просто не будет успевать надуваться. Таким образом отрыв будет происходить, когда плавучесть пузырька превысит силу сцепления его со стенками трубки, откуда он исходит. При этом размер пузырька будет примерно одинаков.

[Skif]

Счётчик пузырьков это не измерительный прибор, это индикатор. По-этому размер пузырька особо значения не имеет. В маленьких аквариумах удобнее применять счётчики с малыми пузырьками и наоборот.
В количестве пуз/сек Вы определится должны сами. Это значение зависит не только от конструкции счётчика, а и от множества других параметров аквариума.
Подавайте газ, а потом по тестам или поведению рыб и растений делайте выводы о том надо увеличивать или уменьшать скорость подачи СО2

[Alexandr-U]

Допис від Starcomputer

Размер пузырька воздуха в бОльшей степени зависит от скорости истечения воздуха и вязкости жидкой среды. При слабой скорости истечения, которую мы имеем при подаче СО2 пузырек просто не будет успевать надуваться. Таким образом отрыв будет происходить, когда плавучесть пузырька превысит силу сцепления его со стенками трубки, откуда он исходит. При этом размер пузырька будет примерно одинаков.

неправада Ваша!.... сегодня одел на трубку иголку от шприца - пузырьки стали на мнооооого меньше....

[kvn79]

Классный счетчик - дешево, сердито и работает!!! Спасибо автору.

[Nikolay_]

1. Обратный клапан (из оргстекла, производителя я не знаю, см. Фото 1).

можно ведь и не прозрачный обратный клапан использовать?

Клапан узкой стороной вставляем в шприц (содрав с клапана наклейку). Вставлять нужно на 5-6 мм. Входит туго, в импортный шприц - лучше, за счет большей эластичности шприца.

Нужно на клей садить? Какой можно использовать?

[Starcomputer]

Допис від Nikolay_

можно ведь и не прозрачный обратный клапан использовать?
Нужно на клей садить? Какой можно использовать?

Конструкция расчитана именно на те детали, которые использовались. Посему по другим не скажу. Не буду хвалить сей девайс, но все таки комплектовка для него стоит 3-5 грн по максимуму, и она прверена вроде не одним мной, хотя в этом я могу и ошибаться.
По сути:
Я клей не использовал, оттуда клапан выдрать и без клея проблема.
Клапаны можно брать конечно любые, лишь бы он плотно стал в шприц. Проверяется примитивным вытаскиванием.

[DenisL]

Сегодня собрал. Себестоимость 5 грн ровно. не считая 2-х минут драгоценного времени. Спасибо автору! Вот только вопрос, почему то никак не хотят растения "пузырять"

[Starcomputer]

Допис від DenisL

Вот только вопрос, почему то никак не хотят растения "пузырять"

"Пузыряние" растений ни о чем толком не говорит. Точнее только о том, что у Вас в аквариуме небольшое количество растворенного в воде кислорода

[SPRINTER]

Сделал и себе такую цяцю Обошлась в 6грн90коп (5 грн клапан + шприц 65коп + глицерин 1грн 25коп) Шприц наполнил по деление 2, иначе глицерин в виде пузырьков доходил до горлышка шприца и понемногу выходил наружу.
