Ардуино для чайника или знатоки форума для аквариумиста

[vitruviy]

pimass, а де тусуються ардуісти? мені би світлом керувати, та подешевше, що реально порадите? буде працювати така схема: Mega 2560 керує драйверами, програмується з пк по блютусу, ВСЕ. ??

[RozarioAgro]

Можно вопрос чем вас не устраивает вот этот проект. По моему бюджетней и проще не придумать?

[vitruviy]

Дякую. тільки другий день копаю, не все нарив, буду читать.
там дядько, з паяльнико народився напевне..
і цитата "(ГОТОВЫЕ КОНТРОЛЛЕРЫ НЕ ПРОДАЮ)"

[Сергій М]

Точно, реле, драйвера .... - понятно, главное собрать то чем это всё управляется ))) так собрать чтоб ещё какой-то мелочи от 3 до 8 недель не ждать
Пока всё понял, всё таки попробую, пока закажу самое необходимое, а придёт время ... а тем временем буду учить мат.часть )))

[ded_andrey]

Поддерживаю, сам уже давно присматриваюсь к подобной теме по поводу контроллера на ардуине и на али експрес тоже присмотрел платы всевозможные, так что можем на пару собирать

[Сергій М]

Тема хороша, читаю сейчас наверно больше чем когда-то в школе ))))
Мозг кипит из-за уж очень большого кол-ва инфы.
Поэтому и пропал на некоторое время, но скоро вернусь ! ))) надеюсь не с пустыми руками (приходится с миру по нитке собирать), наши знатоки тут молчат.
Да и на других форумах большинство знатоков видят интерес к такому виду контроллерам, и прекрасно понимают - можно заработать !!!
Эта тема создана наоборот - помочь людям сэкономить на том что у них тоже есть ум и руки...

[Сергій М]

Всем привет !!!
Кто следил за этой темой уже наверно не уверен был в её развитии ))) Но это не так, всё потому что очень долго пришлось ждать все модули от наших китайских друзей ))
И наконец все детали уже есть и даже успел собрать, чтоб не разбивать на долгое время это занятие.
На всем известном Алиэкспрессе были куплены следующие модули :
1) "Бутерброд" - http://ru.aliexpress.com/item/3-2-TF...948418152.html (на всякий случай спросите у продавца - есть ли на тачскрине слот СД-карты, в некоторых проектах это нужная вещь.

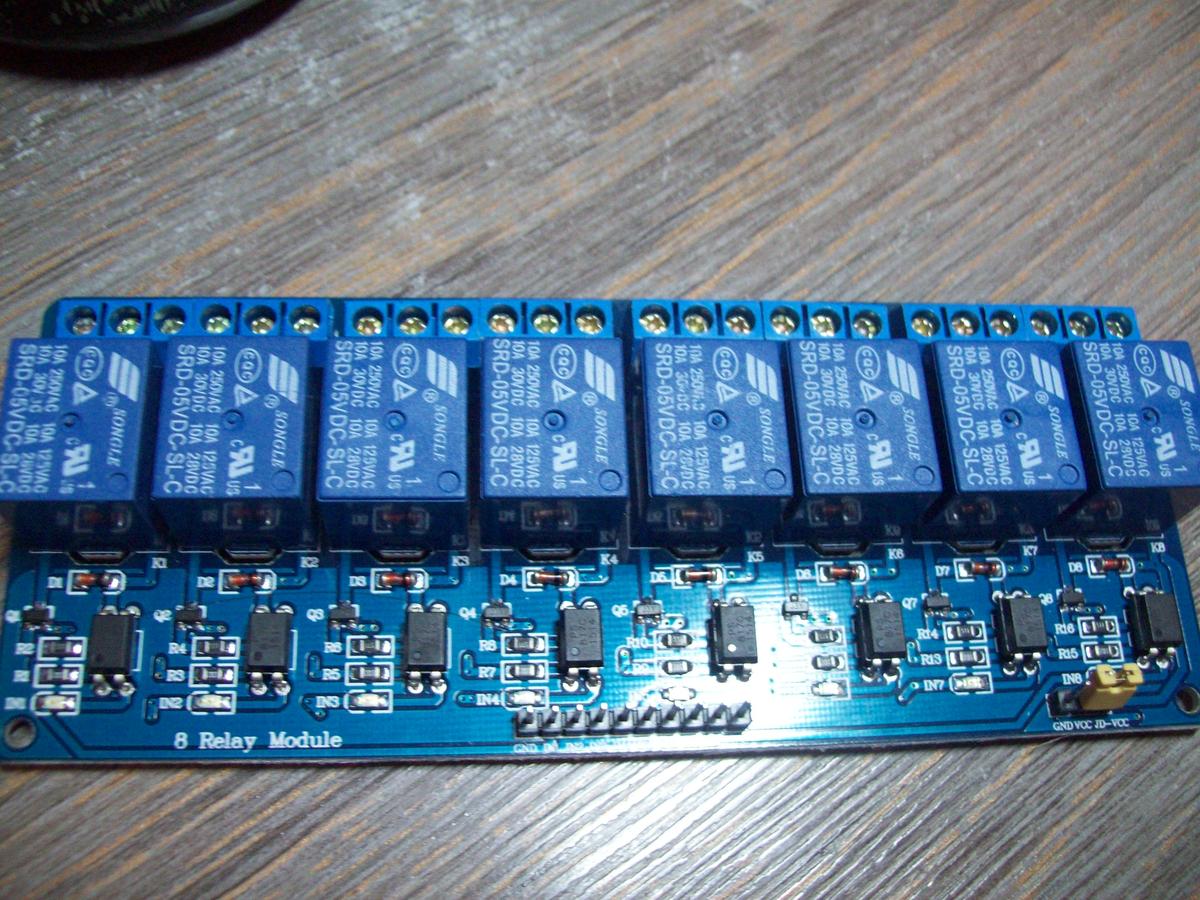

2) Реле - http://ru.aliexpress.com/item/FREE-S...ilNewVersion=2
3) Часы - http://ru.aliexpress.com/item/New-I2...rchweb201560_5 - я хотел поставить более точные DS3231, но они не пошли, а так как за точность тут отвечает сама ардуина - то спокойно можно и эти ставить, хотя можно и вообще без них.
4) Температурные датчики - http://ru.aliexpress.com/item/Stainl...738746636.html - одновременно до 4-х можно использовать
5) БП 48\8 - http://ru.aliexpress.com/item/DC-110...459073064.html - для питания светильника
6) БП12\3 - http://ru.aliexpress.com/item/for-DC...rchweb201560_5 - для питания ардуины. Был свой, поэтому указал для примера.
7) Понижающий преобразователь - http://ru.aliexpress.com/item/1pcs-L...440888820.html - для питания ардуины

Это практически самые необходимые модули и детали. Для тех кто хочет более модифицированный контроллер может смело дозаказывать РН-модуль, дозаторы, ORP, датчики долива/перелива .... и это в одном контроллере !!! (зависит от версии прошивки)
Я много искал, но как бывает чаще всего - то что тебе нужно лежит под носом !!! И на просторах интернета я набрёл на контроллер от kapelanа, и оказалось что это тот самый контроллер, который есть у нас на форуме в его же теме !!! - LED Контроллер с тач скрином 3.2"
И этот проект максимально подходит мне :
8 каналов ЛЕД - ШИМ
8 каналов реле с нагрузками 12V и 220V, любой накал можно использовать для чего угодно - таймер, дозатор, зависимый от датчика канал - температурный, РН или ещё что-то.
до 4-х одновременно работающих датчиков температуры, каждый датчик может управлять каналами реле, можно регулировать одним датчиком и куллер в акве и нагреватель - "Область Комфорта"!
... и много других функций которых я не изучал, так как они предназначены более для моря.
Отдельных функций куча :
настройка каждого канала ЛЕД независимо друг от друга
настройка максимальной мощности канала ЛЕД независимо друг от друга
демо-функция - за несколько минут увидеть весь цикл работы контроллера.
регулировка цвета отображения канала ЛЕД на дисплее
любые названия каналов можно придумать и написать самому благодаря клавиатуре
..... и мноооого другого ...
Больше можно узнать в главной теме этого проекта - LED Контроллер с тач скрином 3.2"

Вот я и решил использовать именно этот проект, так как сам "бутерброд" и модули к нему перепаивать дорожки / настраивать / компилировать/ грузить библиотеки и скетчи ... или ещё что либо - просто не надо.
Всё что требуется - собрать все модули, подключить ардуину к компу,залить прошивку и получить готовый контроллер.
Ардуину подключал от БП 12V/3А через понижающий преобразователь где выставил 7V, так меньше греется внутренний преобразователь на ардуине и на 12-ти В у меня был странный глюк с реле, понизил до 7В - всё ОК.
Для того чтоб всё работало супер и без нареканий - нужно все минусы всех БП !! и ардуины - соединить !! то есть минус у всех модулей на входе должен быть общий.

Схема подключения очень проста :

Датчики DS1820: синий (жёлтый) - A3, красный - 5V, чёрный - GND - между пинами А3 и 5V нужно впаять подтягивающий резистор 4,7к
1) Timer DS1307 rtc: VCC - 5V, GND - GND, SCL - 43, SDA - 42 пины на ардуине
2) На LED драйвера: 13,12,11,10,9,8,44,45 пины на ардуине
3) Выходы на силовые реле : A8,A9,A10,A11,A12,A13,A14,A15 пины на ардуине
4) Cooler for LED: 46 пины на ардуине
5) PH1: A1 пин на ардуине
6) PH2: A0 пин на ардуине
Датчики долива/перелива: A4,A5,A6,A7 пины на ардуине

Я использовал только ЛЕД, датч.температуры, вых.реле и часы, хотя ардуина имеет свои часы, внешние только для того чтоб не сбивалось время при откл.питания/перебои со светом.

Больше про именно этот контроллер уже со светильником собранным также мной я буду описывать уже в другой теме, о ней сообщу позднее.

Прошивку можно скачать в теме - LED Контроллер с тач скрином 3.2"
Прошивается легче всего, скачиваете с официального сайта драйвер под купленный Вами "бутерброд", запускаете Хлоадер , в нём указываете файл .нех и СОМ-порт который Вы узнаете в диспетчере задач и го )) .... меньше минуты и у Вас полностью готовый контроллер.

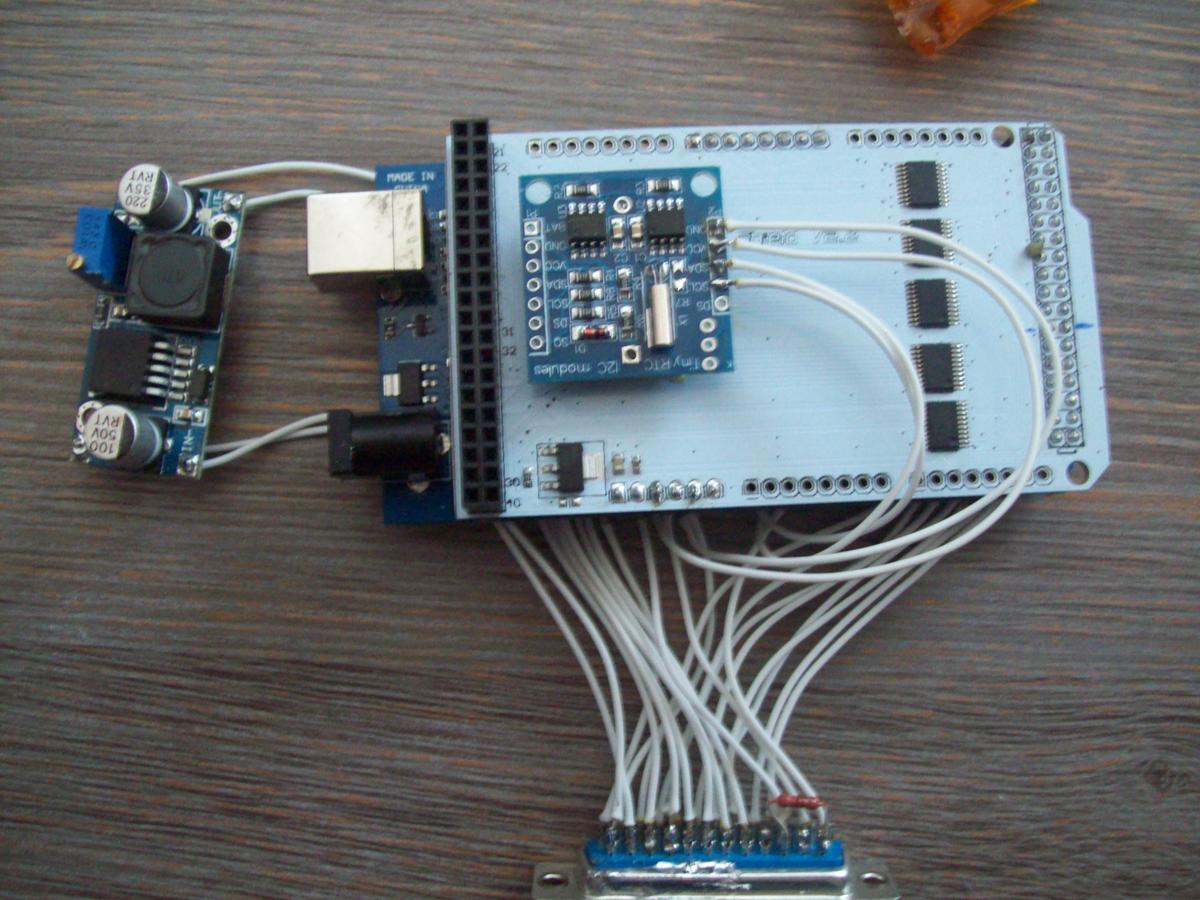

Далее немного фото подключения :



П.С. обсуждение приветствуется ))

[MaxKr]

DS3231 когда первый раз ставил они тоже не пошли, заказа еще одни часы. Когда вторые не пошли, задумался .
В оболочке Arduino IDE есть скетч для часов, устанавливается время и запускаются часы. Может в этом дело?

а так как за точность тут отвечает сама ардуина - то спокойно можно и эти ставить, хотя можно и вообще без них.

За точность она отвечает до первого выключения света. Без часов нельзя, после отключения отсчет пойдет с нуля... а если у вас на контроллере еще дозаторы завязаны то будет горе.

От скольки вольт питаете Arduino? В списке и блок питания на 12V и понижающий модуль LM2596S.
Кстати, как по мне, этот понижающий модуль кака, много нехороших отзывов о нем. Лично один такой спалил, из нагрузки была ардуина и два вентилятора.
Драйвера работают на 24V, для понижения на 12V пользуюсь Mp1584en.

Почитать про Mp1584en можно тут:
http://reefcentral.ru/forum/topic/15...v/#entry235697

Цена копеечная:
http://ru.aliexpress.com/item/MP1584...rchweb201560_3

[Сергій М]

Наверное прошивка писалась под какую-то библиотеку, которая не поддерживает DS3231, вот и не пошли, пробовал на совсем другой прошивке, от другого программиста - часы DS3231 идеально работают ... Но эта прошивка мне больше нравится по функционалу, вот её и оставил, хоть пришлось другие часы брать, менее точные.
То что без часов никак - понимаю, поэтому и ставил.
Питаю Arduino 7В :

Допис від Сергій М

Ардуину подключал от БП 12V/3А через понижающий преобразователь где выставил 7V, так меньше греется внутренний преобразователь на ардуине и на 12-ти В у меня был странный глюк с реле, понизил до 7В - всё ОК.

- пока не спалил, если что - поменяю, а так Arduino может и от 12В работать.

У меня есть ещё Arduino Nano, хочу ещё с ней поиграться, хочу кое что заказать, вот и парочку Mp1584en тоже

[Asrok]

Схема подключения очень проста :

Датчики DS1820: синий (жёлтый) - A3, красный - 5V, чёрный - GND - между пинами А3 и 5V нужно впаять подтягивающий резистор 4,7к
1) Timer DS1307 rtc: VCC - 5V, GND - GND, SCL - 43, SDA - 42 пины на ардуине
2) На LED драйвера: 13,12,11,10,9,8,44,45 пины на ардуине
3) Выходы на силовые реле : A8,A9,A10,A11,A12,A13,A14,A15 пины на ардуине
4) Cooler for LED: 46 пины на ардуине
5) PH1: A1 пин на ардуине
6) PH2: A0 пин на ардуине


Сергей, можно уточнить, при подключении таймера (VCC - 5V, GND - GND, SCL - 43, SDA - 42) не нужно использовать подтягивающие резисторы? А то у меня ардуина не видит таймер (часы зеленые и время не сохраняется при отключении питания).

Спасибо заранее

[sae74]

Asrok,

SCL - 43, SDA - 42 пины на ардуине

Мне кажется Вы ошиблись тут )))

[Сергій М]

Asrok, SCL - 43, SDA - 42 - часы только DS1307!! именно под эти пины прописан скетч.
Я тоже сначала купил DS3231 и часы сбивались, когда разобрались - то ...
Многие скажут что для DS3231 и DS1307 одна библиотека, пусть, но не работает, проверял лично - на других проектах работает, на этом только DS1307.
Резисторы не используются!
Когда часы не подключены/или подключены неправильно - горят зеленым, когда только подключили но не настроили - красным, когда подключили и настроили - синим/белым.

[Kolyanich]

Подпишусь на тему, загорелся почти аналогичным комплектом.
Комплект ардуинка+шилд+экран планирую заказать тут, немного дешевле:
http://ru.aliexpress.com/item/3-2-TF...ilNewVersion=2
Смотрю на ваше 8-ми канальное реле, и не могу никак понять - что туда подключать планируете??? ) Понимаю что с запасом брали, но вроде перебор. Для себя реле на 4 выхода хочу (2 кулера, возможно дозатор).
Какое решение по драйверам LED планируете использовать, традиционные менвеловские?

Перечитал темы капелана у нас и на рифе. Скорее всего буду собирать все на других сборках, основная причина - отсутствие скечей для ручной правки кода (хочется поиграться с ним).

[Сергій М]

Kolyanich,
Хочу чтоб контроллер управлял 3-мя аквами, основной 120л, маленький 35л, и ясельный (нерестовик) 16л, 8 каналов - в каждой акве охлаждение+подогрев=6 каналов, и 2 канала СО2 и компрессор в основной акве.
Решение по драйверам уже принял - Аквапланеровские взял, какие хочешь есть, под любой ток. Из 8-ми каналов 5 на основную акву, 1-2 канала на 2 маленьких.
После перечитанных многих форумах, понимаю что скетчи это не для "чайников" вообще ! Кто умеет править коды - тот не чайник, а тема создавалась именно для непрофессионалов - сложил / залил прошивку / готово ))
Я понимаю что прошивки умеют намного больше - ну так и я не остановлюсь, для маленьких хочу отдельно Ардуино Нано приспособить, ну и тогда дозаторы и может быть РН приделаю, поэтому 8 каналов это не так уж и много.))

И насчёт выбранного Вами комплекта - СДкардридер есть в нём ?? если нет - то продешевить всего 90 центов и потерять возможность совершенствования ...

[sae74]

Kolyanich, Все зависит от того - что Вы хотите править в программе.
Мелочи моет и новичок - а если что то по крупному, так лучше сразу писать под себя. Тогда можно реализовать все что душе угодно.
Но как правило это очень на долго затягивает.
