LED-драйвер порадьте як паяти.

[Noe]

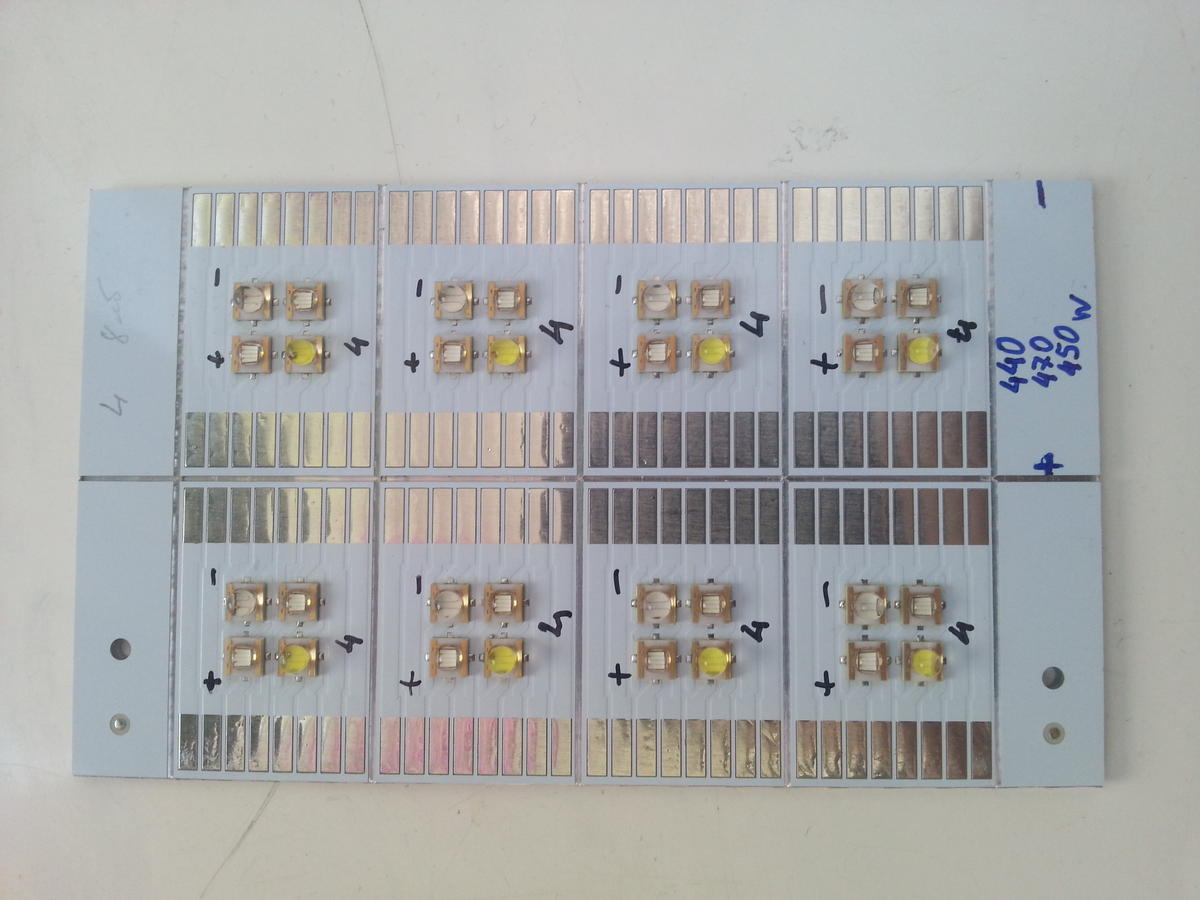

Поки що я припаяв тільки діоди:

[pimass]

Суровый светильник выходит!

[Сергій М]

Прикольные диоды, можете написать как называются ?

[IgLa]

Я паяв щось подібне на утюзі. Приблизно на 1/2...2/3 потужності. На місця пайки наноситься паяльна паста, далі встановлюємо елементи і пінцетом акуратно переносимо на розігрітий утюг. Слідкуємо, коли паста розплавилася, елементи мають самовідцентруватися, тоді можна акуратно знімати платку, я кладу на алюмінієвий радіатор, щоб скоріше остило.

Якщо нема паяльної пасти, то можна підігріти плату без елементів на утюзі, і за допомогою припою із флюсом нанести трохи припою на кожну контактну площадку, потім встановити елементи і знов нагріти утюгом. Важливо щоб при цьому на платі був флюс, я користуюся спеціальним, який не потрібно змивати (для SMD)

[Noe]

IgLa, дякую за пораду, але мені потрібно припаяти дроти до плати. З SMD елементами простіше Паяльна паста є.
Я так розумію, що всі сходяться на думці, що потрібно попередньо розігріти плату - інших варіантів нема...
Ще є невелика "засада" - на платах з тильного боку вже приклеїли термоскотч, боюсь при прогріві плати пошкодити захисну плівку термоскотча.

[IgLa]

Ось тут процес описано детальніше.
Ось відео.

[Noe]

Допис від Сергій М

Прикольные диоды, можете написать как называются ?

діоди для моря, купував в Андрія Airsoft, 14 різних типів:
1 390-395nm
2 400-405nm
3 420-425nm
4 410-415nm
5 430-435nm
6 440-445nm
7 450-455nm
8 470-475nm
9 500-505nm
10 520-535nm
11 585-595nm
12 660nm
13 10000-11000K
14 6000-8000K

[Хариус]

Допис від nickanya

, наш ребёнок сказал, что сковородку испортите.

Пожалуйста, не давайте советов в том, чего не понимаете, люди могут повторить это безобразие.


Sem рассказал как это делать, не изобретайте колесо.

а какая разница чем нагревать основание

хоть чайником

главное уменьшить теплоемкость

обычный фен тоже в помощь--лучше конечно строительный
а еще лучше феном с паяльной станции--я пользуюсь очень удобно
а если у человека нет--простые подручные способы

[nickanya]

Хариус, так возьмите паяльную лампу, пропановую горелку.
Вы немного представляете, что такое полупроводники?

[Хариус]

Допис від nickanya

Хариус, так возьмите паяльную лампу, пропановую горелку.
Вы немного представляете, что такое полупроводники?

я то знаю
у меня кстати есть и пропановая горелка и газовый паяльник
и опыт по монтажу
доводилось собирать кристалы микросхем под микроскопом
подгонять напыленные резисторы лазером
паять военные международные герметичные кабели
и много чего еще

[nickanya]

Ну всё, снимаю шляпу...

[Noe]

Добре що порозумілися, тепер би мені ще якось порадити як припаяти

[Sem]

Допис від Noe

порадити як припаяти

Блин....
Ну возьмите заведомо мощный паяльник.
Заточите жало .
Заляпайте контакт припоем. Будем считать обновили металлизацию.
Берем "экран" от аудиокабеля = забираем "лишний" припой.
В идеале вакуумный отсос. Если не получается острая СПИЧКА или ЗУБОЧИСТКА. Сформировали отверстие.
Опять флюс и вставляем ЗАЛУЖЕННЫЙ проводник.
Паяем
Радуемся.

[Noe]

Sem, ок, попробую, дякую.

[nickanya]

Допис від Sem

В идеале вакуумный отсос. Если не получается острая СПИЧКА или ЗУБОЧИСТКА. Сформировали отверстие.

. практичнее стержень от пасты шариковой ручки или капилляр стеклянный.
