Свет для разгонного травника

[red1157]

Допис від Rulik

У меня ПТО-214, 1 метр.
Долучення 544949

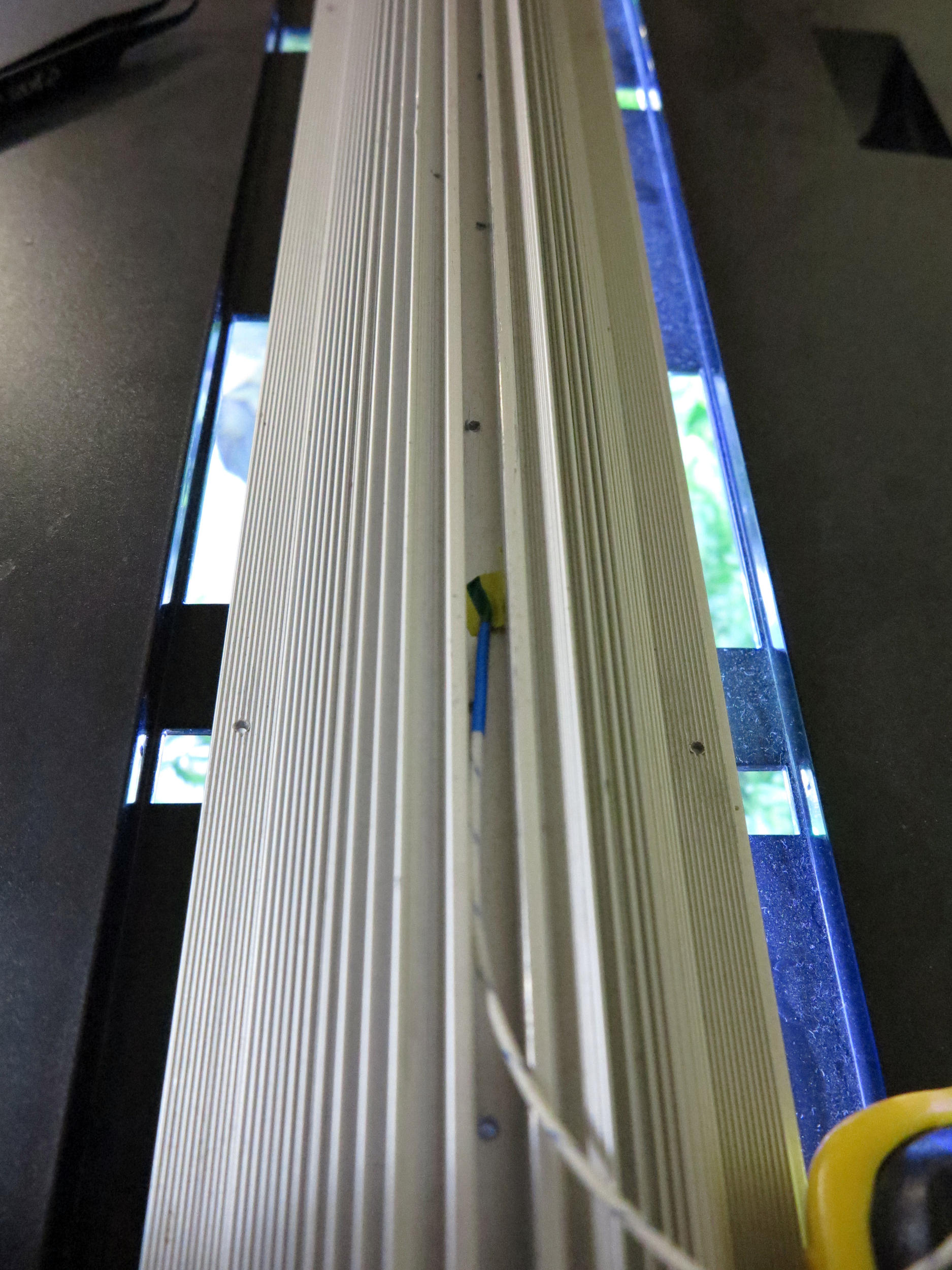

2 платы по 200х12х1мм. Макс общая мощность светильника 45Вт. Пассивное охлаждение. Греется локально где планка, не сильно, руку держать можно свободно, нет раскаленного утюга.

20 трехватников на пто214 метровом, профиль температуры тела.
П.с. сорт за оффтом как к пто214 крепили стекло?

[Сергій М]

Ну тогда скажу на своём примере, у меня профиль БПО 3373, он чуток поменьше 5кг/м, и площадь теплоотдачи меньше в 2 раза.

На профиле длинной всего 75см установлены 30 диодов (20х.б./т.б. и 10 цветных син./кр.) ~ 110Вт в сумме. Недавно измерял температуру профиля в работе - не более 40 градусов ( http://www.aquaforum.ua/showthread.php?t=217684&page=3 пост 32)! Значит у Вас точно не будет горячее, если Вы на 3-х профилях расположите свои 68 диодов. Хотя мне кажется что и 2-х хватило бы ...

[aleks4]

68 диодов * 3Вт = 204 Вт

Читаю и просто прикалуюсь,сами пишите ерунду, и другим советуете.
Обоснуйте что такое 3 ватта, и как потом выходит сумма 204 ватта.(и какой ток будет)

[Rulik]

red1157,
Крепление колхозной планкой, прикручено саморезом, для прижимания стекла силиконовые мебельные бамперы, по краям держат направляющие. Захотелось разборной конструкции. Но, повело пластиковое стекло т.к. закрутил торцевые заглушки вплотную. Чуть отпустил заглушки, ситуация исправилась. Резать стекло было лень. Если неразборной вариант делать, то конечно клеить.


20шт трехваттных светодиодов на токе 670мА, 61,7В....где-то 2,1Вт каждый.....в общем где-то - 42Вт
Датчик прилеплен изолентой, температура профиля 34С:
Измерения:

[Rulik]

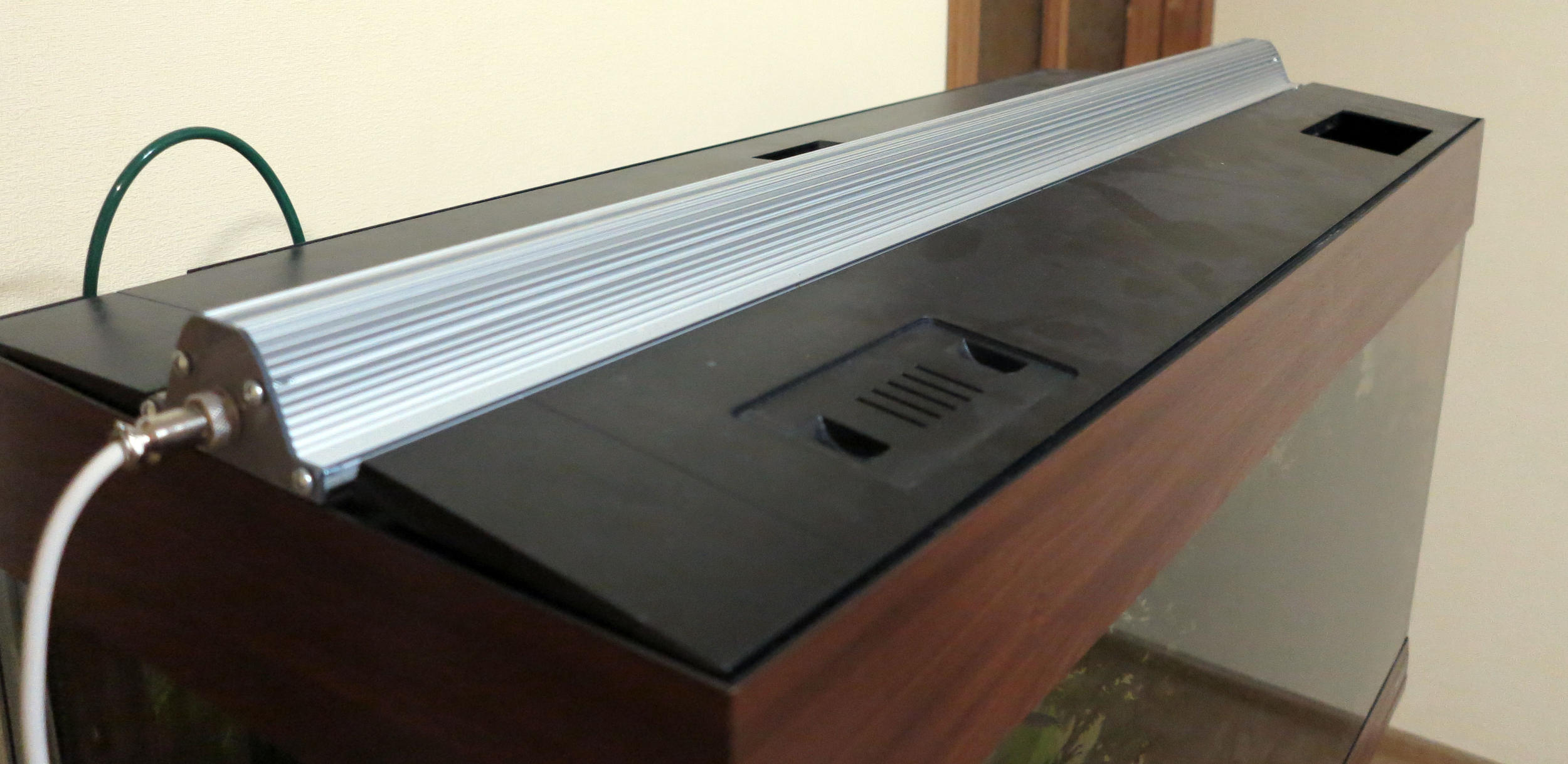

Недавно колхозил домашний светильник из того что было. Буду переделывать.
Профиль РП-7226 длиной 15см.

6шт плат диаметром 32мм, мощность каждой 2,4Вт.
Температура платы 45С, температура радиатора 42С. Температурный датчик китайскага мультиметра крепил изолентой и ждал пока в течении 1-2 минут устаканится температура.
К сожалению, пирометра нет((((

[Сергій М]

aleks4, Я обязан Вам что-то обосновывать ?
Ведь в отличие от всех остальных пользователей этого форума я у Вас ничего не "воровал Ваши идеи" или "плагиатил".
Аргументируйте свой "наезд".

[yuzik]

Вы хоть читайте внимательнее, перед тем, как советовать. У ТС всего будет 204 диода, если на три балки - то по 68 диодов на профиль длиной 1,5м.

Alex 13, прежде всего уточните у производителя периметр сечения данного профиля, чтоб можно было говорить о цифрах. И определитесь сколько хотите диодов поставить - 232 (здесь) или 3*68 = 204 (здесь)

Сугубо гипотетически греться сильно не будет, но есть несколько НО:
- вы планируете поставить китайпромовские Cree, параметры и тепловой режим которых сомнительны
- нужно правильно и равномерно распределить светодиоды по профилю, чтоб теплоотдача была более-менее равномерной

[Сергій М]

yuzik, Да, чуток промахнулся из-за нечётко поданной информации, но как видите это подсказывает что нужно просто взять все цифры и посчитать ...

Даже в этой ситуации ничего кардинально не изменилось:
1) у ТС профиль 200Вт/м * 1.5м = 300Вт
2) как я уже говорил - с учётом грунта, недолива, и т.п. в акве будет 527л, округлим до 600
3) 600л * 50Лм/л = 30000Лм (30000/527=57Лм)
4) Даже если использовать диоды всего на 2/3, например подключить к драйверу 700мА(750мА), что позволит существенно снизить тепловыделение и повысить срок службы диода, на выходе получим 200Лм (согласно таблице) получается - 30000Лм / 200Лм = 150 белых диодов
5) Если добавить выбранные цветные диоды, возьмём все диоды которые хочет ТС, и в соотношении как указывал ТС - получится 105 диодов
6) 150+105=455 диодов в общем, и если раскинуть на 3 профиля - получим 152 диода на каждый.
7) с учётом не полной нагрузки на диод (750мА) суммарная мощность всех диодов получится намного ниже. 455 * 2.4Вт = общая мощность 1092Вт
8) 1092Вт / 3 профиля = 364Вт/профиль
Учитывая что все расчёты с большим зазором (запасом) и округлением в сторону запаса, и то что все диоды никогда не будут использоваться на максимуме, и тем более одновременно на максимуме, а цветные диоды уж подавно, каждый цвет всего по 500-60% использования, то на профиле будет не более 250Вт, и даже это с большим натягом.
А если все необходимые диоды раскинуть на 4 профиля, то и разговаривать будет не о чём.
Как то так ...

[Alex 13]

yuzik, да я ошибся диодов будет 3*68=204. Диоды КРИ китайские, а у кого-то другие стоят или есть негативный опыт по использованию китайских КРИ диодов? Сомневаюсь, что все американские сейчас ставят с учётом цены на них и доставки.

[Alex 13]

Сергій М, Что-то не пойму ваш подсчёт 150+105=455 наверное 255 в общем. Понял, что можно поставить 50 шт. белых (чтобы гонять их на токе 0,7-0,75 А), количество цветных диодов я менять не буду 28 шт. Значит итого 150+84=234 диода. И на 4 профиля зачем всё раскидывать, ранее вам казалось, что и 2 профилей хватит. И разговор я специально завёл, чтобы узнать сколько нужно профилей 3 или 4, чтобы не грелись диоды очень сильно и сами профили.

[Alex 13]

yuzik, все данные по профилю на чертеже в первом посте, остальные данные узнать можно только у производителя или делать самому расчёт.

[aleks4]

Аргументируйте свой "наезд".

Ни кто ни на кого не наезжает,просто если пишите то пишите по сути,а просто в каждой теме раздавать не лепые советы каждый может.
Так вот вы считаете 3 вт-вопрос почему 3 вт все привыкли говорить диод 3 ватта,
а по сути если вы даете на него 700мА то его надо считать как 2 ватта и все ваши расчеты взяты не понятно откуда -до одного места.
Далее при такой высоте столба выращивать почвопокровку?Думаю к хорошим результатам не приведет.

[Alex 13]

Допис від aleks4

Далее при такой высоте столба выращивать почвопокровку? Думаю к хорошим результатам не приведет.

Это ваше предположение или есть опыт? И если поставить линзы разве диоды не пробьют этот столб воды?

[Alex 13]

У друга растёт почвопокровка хемиантус Куба отлично, высота аквы у него 60 см светильник поднят от поверхности воды на 25 см линзы на диодах стоят 45 градусов. Так что кто сомневается, что почвопокровка расти не будет скорее всего сам не разу так не делал.

[Сергій М]

Alex 13, Блин, всего одна цифра и такой пересчет. Да, утро, кофе ещё не успел подействовать ))) но принцип Вы поняли.
Теперь ещё легче будет рассчитать, 234 диода * 2.4Вт = 562Вт значит смело можно делить на два профиля, и место для обслуживания аквы останется.
В любом случае точный подсчет зависит от выбранных Вами драйверов.
