Собственные руки+необходимость или приработок, поделки моего изготовления или ремонт

[yarishNEW]

Аквариумистика - хобби интересное, но иногда затратное.
Поэтому очень часто приходится, что-то придумывать, изготавливать, ремонтировать своими руками - ведь нужно, чтобы хоть небольшая часть семейного бюджета была съэкономлена.

В данной теме планирую размещать свои поделки\изделия\технологии\ремонт которые производились самолично мною.
Может кому-то это даст подсказку в решении своих вопросов, может кто-то поделится своими "секретными" технологиями на благо мне и форумчан.
Критерий отбора моих сообщений: - что недостойно отдельной темы, размещается здесь.

[yarishNEW]

Допис від макрель

можно вместо резисторов ставить

C этого момента прошу подробностей.
Какие линейные драйвера? на LM317? .... но ведь они греться будут если через них запустить ток в 700мА - практически столько в номинале 12 вольт тянет 50 см светодиодной линейки ("кукуруза" будет собрана из отрезков которые в общей сложности составят такую длину) .
Или на каждый отрезок драйвер ставить?

[макрель]

Допис від yarishNEW

C этого момента прошу подробностей.
Какие линейные драйвера? на LM317? .... но ведь они греться будут если через них запустить ток в 700мА - практически столько в номинале 12 вольт тянет 50 см светодиодной линейки ("кукуруза" будет собрана из отрезков которые в общей сложности составят такую длину) .
Или на каждый отрезок драйвер ставить?

светодиодная линейка разбита на участки три диода плюс резистор
вместо резистора ставите линейный драйвер
на 50см вам надо порядка 9-10шт таких драйверов
сейчас на них цены упали
вполне доступное решение
ток подбираете в пределах 20-50мА в зависимости от типа диодов
или 150мА
Оффтоп

http://led-e.ru/assets/files/pdf/2011_6_27.pdf

[yarishNEW]

макрель - посмотрел вашу ссылку - интересный элемент! - взял эту информацию на вооружение.

Дополнительная лабораторная работа выполнена!
Вчерашний день был потрачен на рысканье по автомобильным форумам в разделах переделки света.
Никакого ответа на этих форумах для себя я не нашел - везде рассматривается вопрос ДХО (дневных ходовых огней) которые изготавливают на основании единичных светодиодов 1-3Вт
или светодиодных матриц на 10-50Вт.
Такие решения нам не подходят т.к. у нас светодиодная лента (полоса, линейка) которая питается от 12 Вольт,
а все токоограничивающие функции для светодиодов на ленте выполняют гасящие резисторы установленные в каждой секции из трех диодов.

РезюмЭЭЭЭЭ по использованию светодиодных лент (линеек, полос) при питании от автомобильной сети 12Вольт СЛЕДУЮЩЕЕ:
- чтобы снять головняк от скачков напряжения от 10 Вольт до 15Вольт (которые гуляют в автомобильной сети)
нужно изготовить и установить
обычный стабилизатор напряжения на LM317 (78L12) который будет "кормить и поить" ЛЕД-ленту.

Фотоотчет о проделанной работе:
- ход первый.
Питаем ленту пониженным напряжением 11 Вольт (БП с вольтажем ниже указанного у себя я не нашел - инфо для всех - светодиодная лента при питании меньше 7 вольт вообще не светится),
смотрим показатели на фото. На мультиметре визуализировано входящее напряжение, на втором приборе видим ток и напряжение непосредственно на ЛЕД-ленте.



- ход второй.
Питаем ЛЕД-ленту практически "паспортным" напряжением в 12,5 Вольт,
на выходе схемы получаем напряжение почти на 2 Вольта меньше - от этого никуда не попрешь - законы физики
- на любом электронном (электрическом) устройстве всегда присутствует какое-то падение напряжения.
К тому-же в технических характеристиках на микросхему LM317 четко указано, что для нормальной работы микросхемы необходимо
чтобы входное напряжение было минимум на 3 Вольта больше выходного.



- ход третий.
Питаем ЛЕД-ленту максимальным напряжением которое может появиться в бортовой автомобильной сети = 15Вольт, а на выходе имеем практически стабильные 12 Вольт.
Как видим на фото - необходимый эффект в работе достигнут - лента работает в режиме который не превышает максимальный.
Вывод - лента будет работать долго и безпроблемно

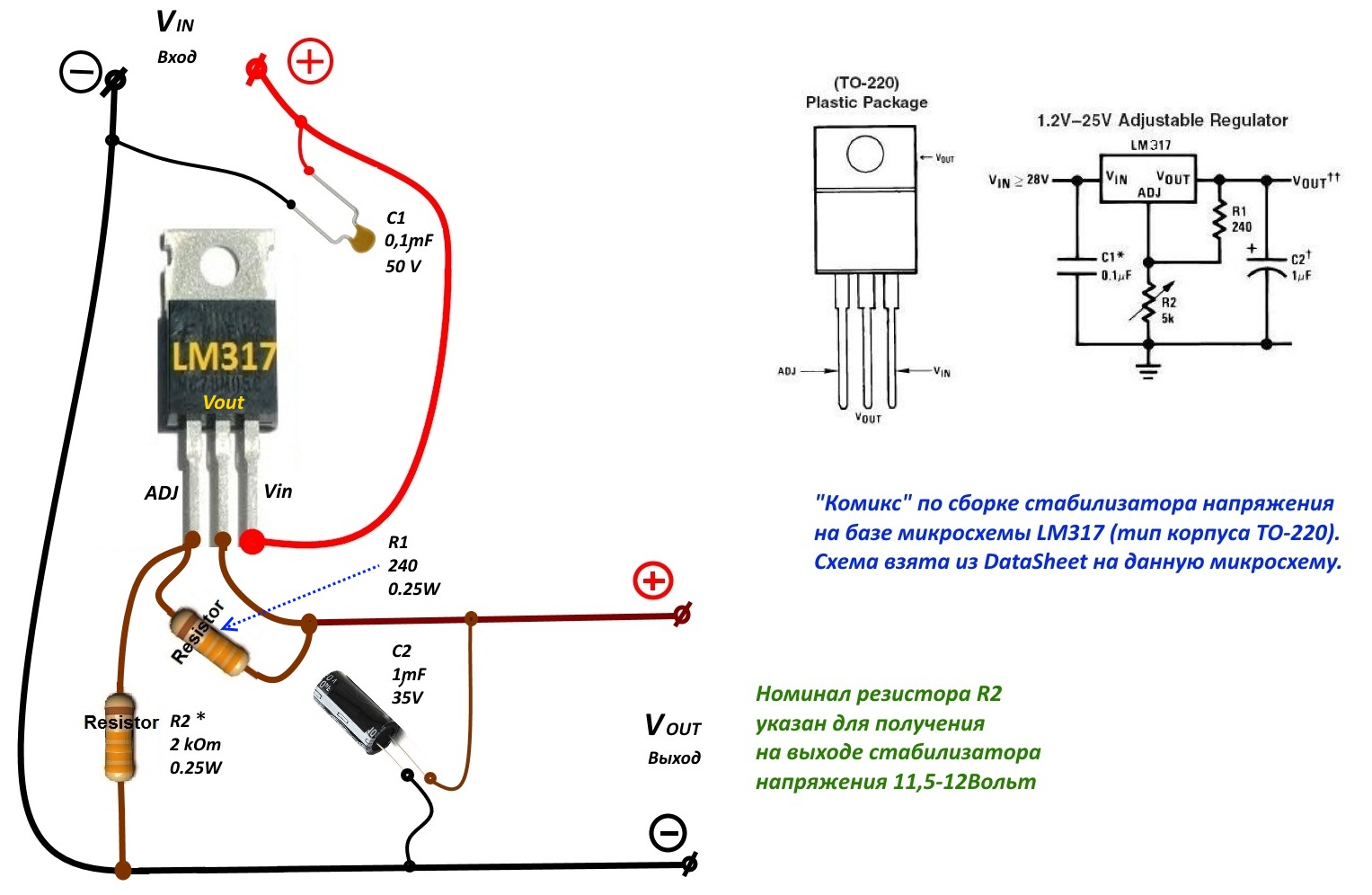

Для проведения лабораторной работы использовался стабилизатор напряжения на LM317
собранный по стандартной схеме стабилизатора напряжения из DataSheet.
В автомобильном случае нет необходимости производить постоянную регулировку выходного напряжения и поэтому в схему можно впаять постоянное сопротивление номиналом 2кОм 0,25Вт .



На сим откланиваюсь

[yarishNEW]

Один из методов чистки аквариумного стекла с использованием неодимового магнита и монетки

Берем старый HDD-накопитель (жесткий диск) - курочим его и достаем 2 неодимовых магнитика.
Этот магнитик обвязываем марлечкой (медицинский бинт) , чтобы не царапать переднюю поверхность стекла и чтобы лучше было его держать пальцами.
Далее берем монетку нашу номиналом 2 коп. или 5 коп. - засовываем её в аквас и хватаем через стекло магнитом.
Далее обычная чистка внутренних отложений на аквариумном стекле круговыми или фрикционными движениями.
Монетка стекло не царапает т.к. нет на ней таких выступов, чтобы царапать.

Метод чистки мною применяется для жестких отложений - ксен, известковый налет и т.д.
Пользуюсь этим методом уже лет 5, где-то вычитал этот метод, потертостей и царапин на стекле за это время не появилось.

Снял видео процесса

[yarishNEW]

Многие видели мои электроизделия в коробочках на которых стоят самодельные ручки потенциометров,


но никто не видел как мною такое изготавливается.
Поэтому смотрим видео

[Floyd]

yarishNEW, отличная тема. С ручками для потенциометров разобрались, ну, а для резиновых ножек под разные девайсы удобно использовать крышечки от пеницилинок (флакончики для лекарств). Раньше вырезал из пористой резины, затем на глаза попались флаконы и...

[yarishNEW]

Тоже использую такие дармовые ножки. Спасиб за подсказку - нужно будет снять видео по этому сюжету .
И дать название "Пеницилин в электрике и электронике"

[kostj]

[yarishNEW]

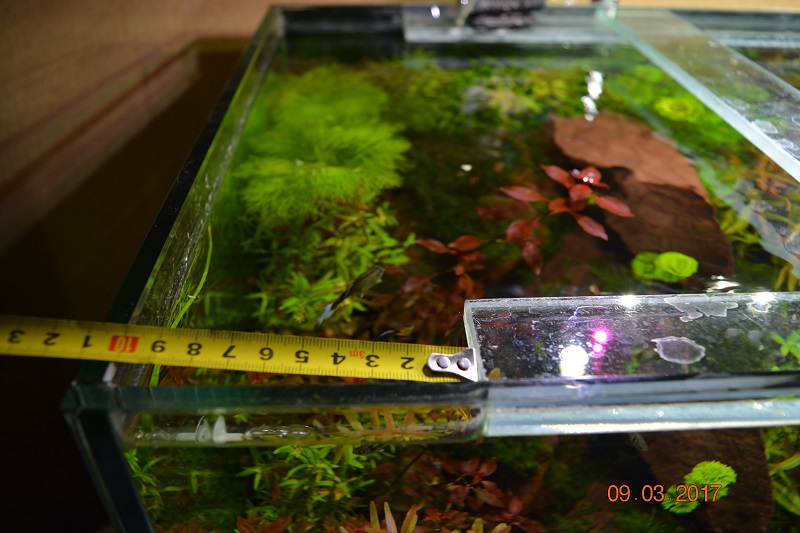

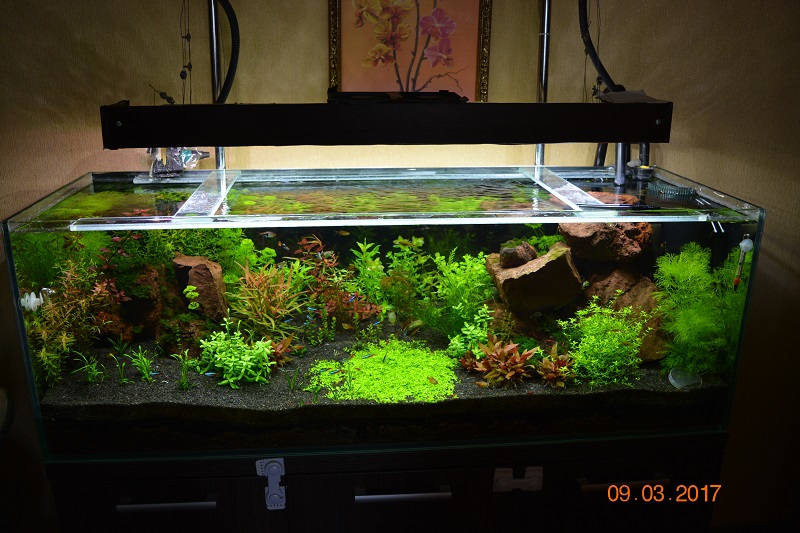

Для охлаждения можно конечно вентиляторы поставить и под углом, как на фото


но считаю, что на поперечную стяжку (или боковое ребро жесткости) вентилятор установить легче и эффективность его будет выше

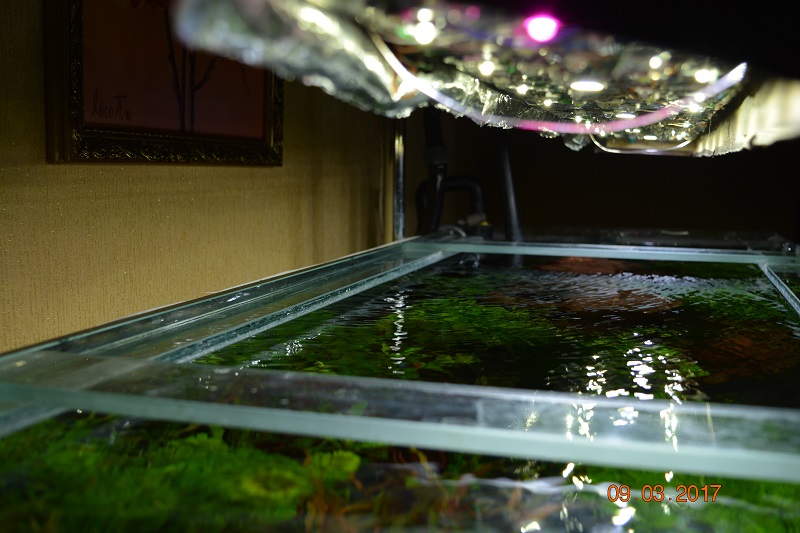

а расположить его можно так

[yarishNEW]

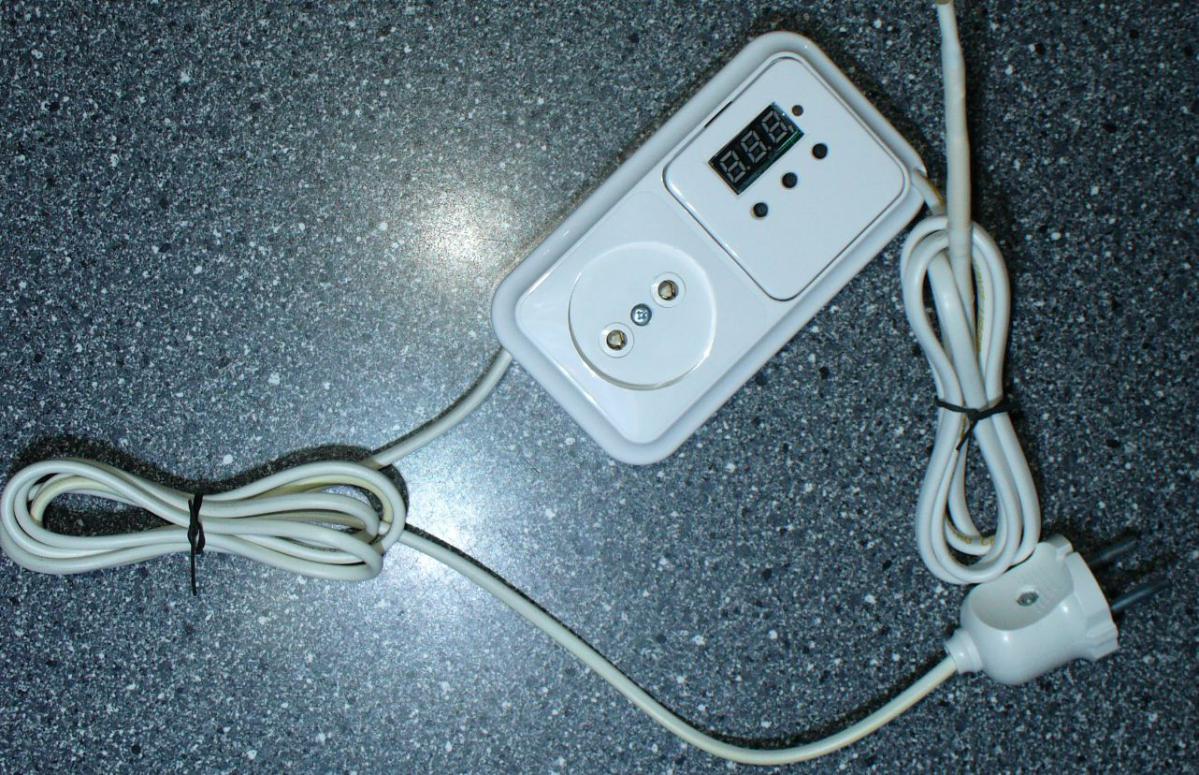

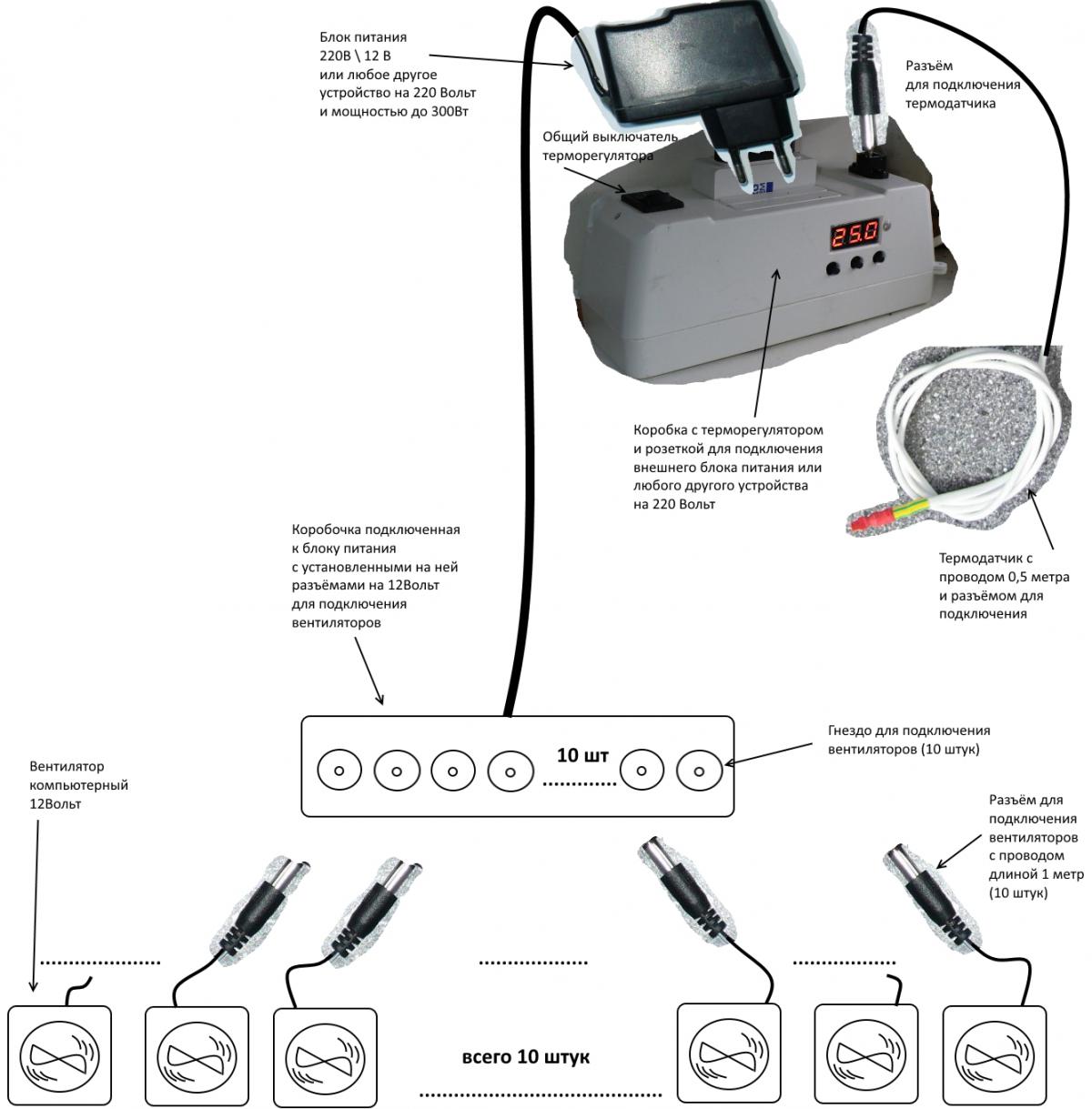

Как оформить сам терморегулятор, как подключать вентиляторы к нему - всё это есть множество вариантов. Посмотрите на приведенные фото и определитесь по наилучшему для вас варианту.



Возможности по реализации сейчас отпишу уже непосредственно вам в личку.

[yarishNEW]

Собрано компактное устройство для питания светодиодов CREE или Prolight в составе : - драйвера 1500мА MeanWell + аналоговый ШИМ-регулятор + блок питания 2Ампера.
В качестве донора для общей сборки использована коробочка от телевизионного тюнера.



Расположение "внутренностей" в коробочке.



Коробочка с начинкой в сборе.
На задней панели находится вкл-выкл 220Вольт и разъём для подключения светодиодов.
Для вентиляции внутрикоробочного пространства оставлены технологические отверстия от разъёмов которые стояли ранее.
Электроника имеет свойство греться и небольшая вентиляция ей совершенно не помешает.



Рядом с регуляторочной ручкой нанесены метки которые соответствуют выходному току подаваемому на светодиоды.



На фото цветными цифрами обозначена величина выходного тока.
Зеленый цвет - понятно, что символизирует щадящие токовые режимы светодиода.

[yarishNEW]

Вечная необходимость съэкономить приводит к появлению вот таких решений .

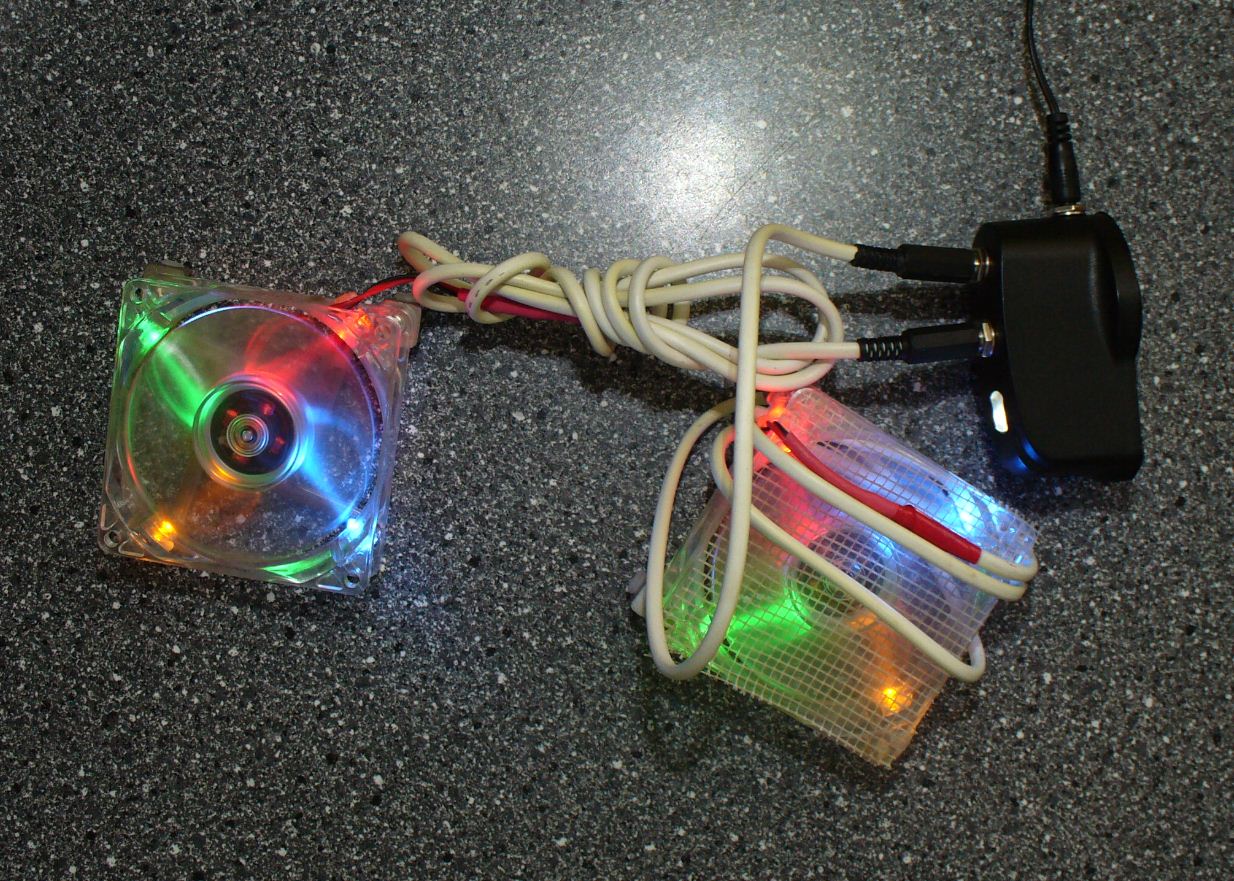

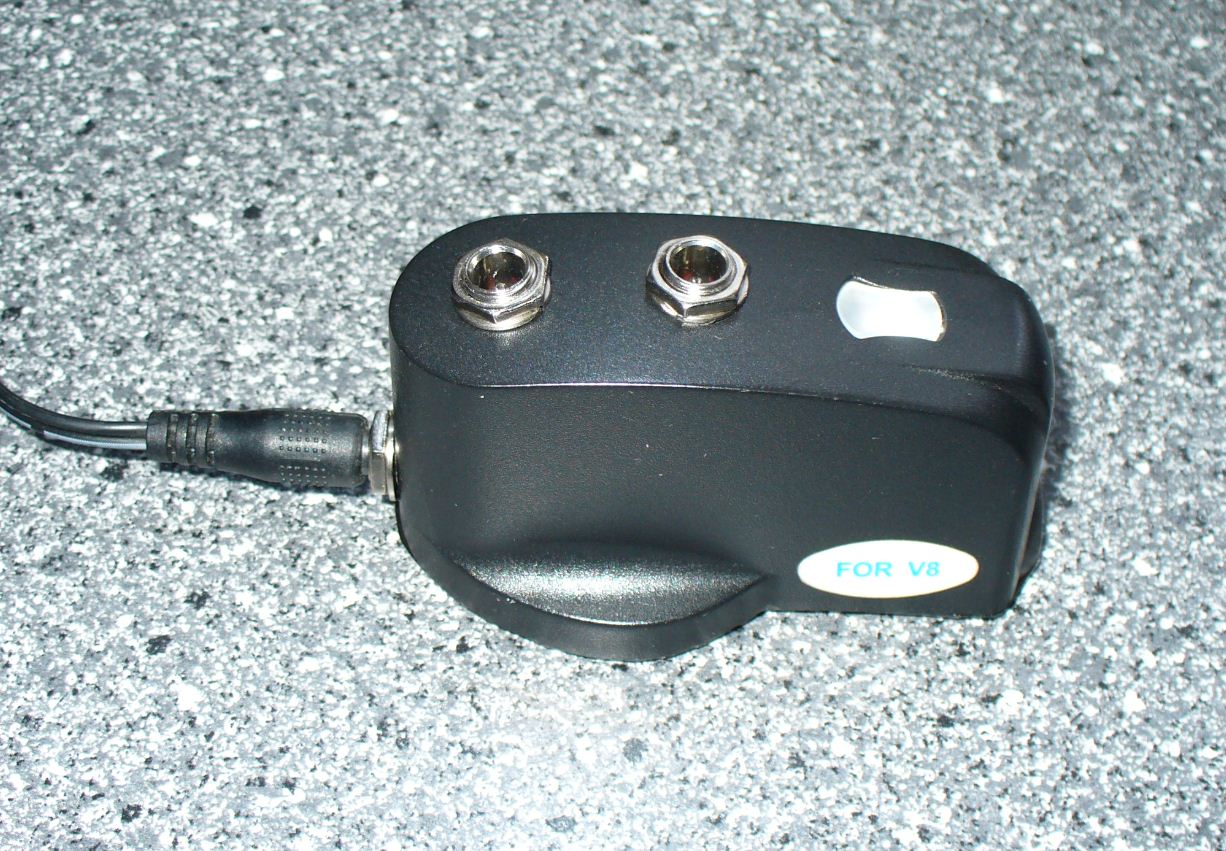

Корпус от старой зарядки + 3 разъёма + светодиод и резистор = разветвитель на 2 вентилятора (готовимся к жаркому лету).

[yarishNEW]

Модернизируем свет в крышке на акву 40 литров, ворклог модернизации света и системы вентиляции.

Поступило задание на модернизацию освещения в крышке для аквариума-креветочника 40 литров.
Крышка стандартная Природа и аквас такой же.



Аквариум конечно незатейливый, но даже для такой аквы лампочка накаливания 15Вт Миньон заводской комплектации крышки - это уж очень экстремально.
К тому же нагрев лампочки накаливания несколько обуглил пластмассу грышки, видимо хозяин пробывал поставить лампочку помощнее для увеличения освещенности, но это дало мало эффекта.



Под крышкой существует проблема коррозии от конденсата и аэрации которые есть в данной акве.
Поэтому рассматривается вопрос создания вентиляции подкрышечного пространства с помощью вентиляторов расположенных на "щеках" кормежечного отверстия.
Так же будут сделаны дополнительные вентиляционные отверстия "на выхлоп" расположенные на задней стороне крышки.

В качестве освещения рассматривается вопрос использования светодиодных алюминиевых полос на радиаторах с закрытием их рассеивателем.



Это конечно не уберет полностью проблему коррозии, но если хозяин несколько уменьшит аэрацию и перенаправит выхлоп из фильтра вниз, то думаю этой меры будет достаточно.

Выполнил примерку вентиляторов и светильничков в крышке, вроде все получается так как и предполагалось.
Думаю поставлю ещё 4-й светильничек и разобью их включение попарно для возможности регулировки интенсивности света.

[yarishNEW]

Думы-думные!

А не лучше ли будет поставить четвертую планку ближе к переднему стеклу? она будет немного под наклоном и поэтому свет пойдет ближе к центру.
Почему такие раздумья? - вентиляторы 60 мм могут не встать в место предварительно им определенное.
Видимо придется поставить 50мм вентиляторы.
Просто если расположить все 4 планки ближе к заднему стеклу, то получается сильно близкое расстояние до стекла и как результат возможен пересвет и заростание его водорослями.

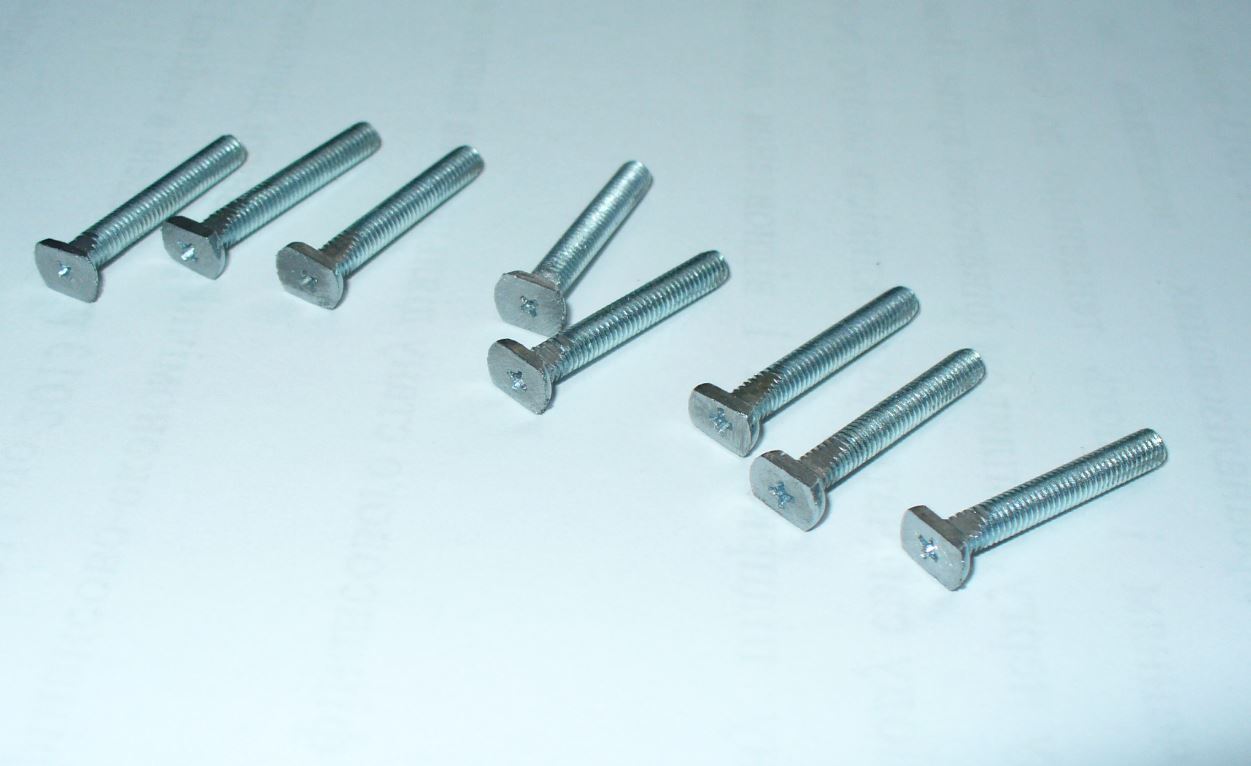

В радиаторном профиле существует паз в который вставляется специальная крепежная шняга из пластика, к сожалению у поставщика таковой не оказалось в наличии
и поэтому пришлось брать обычные болтики и дедовским методом с помощью напильника обтачивать их до необходимой формы с проточкой всех необходимых пазов.



Пока смотрел в коробку в которой собирается силовая часть освещения - БП 2 штуки, регулятор скорости, световая индикация
то как-то само собой принялось решение по светильничкам в крышке - определился как установка 3+1 - результат уже смонтированного света представлен на фото.
Вентиляторы 60 мм в притык , но вполне входят в свободное пространство между светильниками и поэтому будут установлены в ранее определенной место.



Оклеил внутреннюю поверхность алиминиевым скотчем - это даст некоторое рассеивание света + алюминиевый скотч прекрасный индикатор наличия влажности под крышкой - он сразу из блестящего
становится серым, а если влажность прогрессирует, то ещё и пятнами "ржавчины" покрывается.
Такой индикатор будет стимулировать хозяина держать постоянно включенные вентиляторы дабы убирать влагу и не допустить выхода из строя светодиодов которые ой как не любят влаги и брызг.
Рассеиватель конечно от брызг защитит, но влага .... она всепроникающа - поэтому боремся с ней постоянной вентиляцией подкрышечного пространства.

У меня все крышки дома, все крышки которые я переделываю, все имеют "аэродинамическую трубу" - все что вдулось вентилятором под крышку с одной стороны, выдувается из другой.
В своих аквариумных крышках проблемы конденсата не имею уже несколько лет,
те аквасы которые наблюдаю и в которых делал вентиляцию подкрышечного пространства (именно вентиляцию, без переделки света) тоже не имеют проблем с конденсатом.



Тут главное, постоянный ток воздуха - постоянный сквозняк - и вся влага уносится.
Температура под крышкой при этом тоже выравнивается с температурой в помещении - опять же пропадают все предпосылки появления конденсата.

Главное в этой борьбе - никогда не выключать вентилятор! иначе светодиодам будет

[Pol_Kiev]

Для регулировки интенсивности света, лучше не разбивать попарно, а поставить диммер за 1,5 бакса, если запитка будет от 12 вольт... Так проще подобрать нужную яркость освещения. Хотя все на усмотрение заказчика... И его бюджета.

Отправлено с моего Mi-4c через Tapatalk
