Стеллаж без сварки · 08.02.2009, 12:54

Есть задумка сделать стеллаж под несколько аквариумов обьемом около 100-120 литров в три яруса.В качестве стоек планирую взять стальной уголок,30 думаю хватит.Полки-из квадратной трубы 40*25.Длину полки планирую сделать 110-120 см, чтоб свободно влезал аквас длиной 1 метр.
Вопрос состоит в следующем:будет ли конструкция достаточно надежной,чтоб выдержать указанный вес(около 150 кг на полку),если соединить ето все не сваркой, а болтами???

Dizeli$t · 09.02.2009, 10:39

Цитата:

Допис від Starcomputer

прочность резьбы на разрыв выше

Зачем разрыв? Только сжатие!!!! Металл со временем "тянется" и тогда....

Евгеша · 19.02.2009, 18:58

Процес пошел.Сегодня купил уголок и трубу.Уголок 32,труба 50*25.Длина изменена в сторону увеличения - 125 см.Начал сверлить отверстия.

Егорий · 20.02.2009, 07:09

Хорошо бы фотоотчет

Евгеша · 20.02.2009, 11:24

Фотоотчет-по окончании работ.

Babak · 20.02.2009, 20:16

Цитата:

Допис від Dizeli$t

Зачем разрыв? Только сжатие!!!! Металл со временем "тянется" и тогда....

При отсутствии вибрации и при достаточном диаметре болта этой тягучестью можно принебречь

Babak · 21.02.2009, 07:04

Вообще, я бы сделал хотябы две опоры в виде распорок между полом и потолком (что-то вроде винтового домкрата)
Вот эскиз

Правда саму опору в этом варианте удоднее сделать из трубы

АлексаШка · 21.02.2009, 08:16

Я свой сварил из уголка 4.. Хотел сначала на болтах, но решил потом обварить... На них стоит 2*250 литра с грунтом... распорок не было... (хотя думал и в потолок и ножки регулируемые.... ) Стоит милый без проблем..

MSNc · 24.02.2009, 20:10

Я свою стойку зробив наступним чином. Стояки з квадратної труби 20х40, полки з уголка 25х25 - правда їх варив. 4 полки по 200 кг на кожну.
В кожен стояк вварив по гайці М10 (не памятаю) - для регулювання по висоті кожної ножки.
Сверлити під полки отвори я би радив після прикручування хоча би однієї/двох ножок до стіни - тоді можна чітко виставити рівнем площину (я так собі робив).

Егорий · 23.03.2009, 16:25

Как продвигается работа?

Евгеша · 23.03.2009, 16:39

Конструкция собрана и предварительно окрашена.Соеденено все болтами м8.Прикреплено к стене 6- ю анкерами.Сейчас пойду сфоткаю и выложу.

Евгеша · 23.03.2009, 16:51

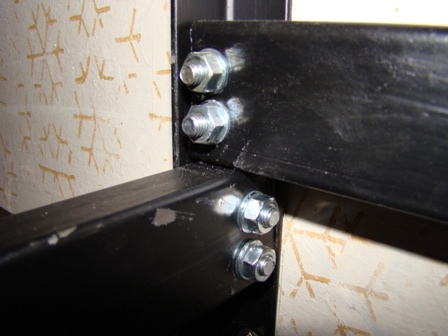

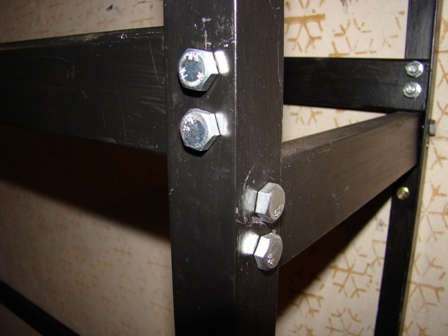

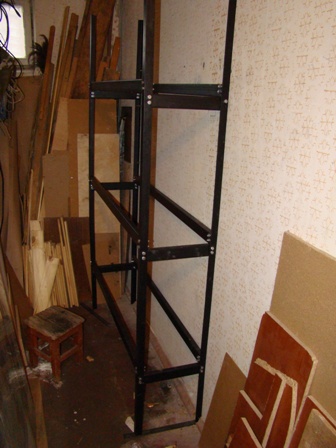

Показывать особо нечего,но пару фоток есть:

fluorine22 · 23.03.2009, 17:10

Не очень нравится такое крепление. Болты сжимают воздух.
Можно внутрь трубы в месте крепления загнать кусок плотной древесины (лучше дуба).

Егорий · 23.03.2009, 17:59

Выглядит аккуратно. Интересны
- высота между полками;
- общая высота;
- уголок 30?
- ножки.
Поставишь банки - зови в гости посмотреть

Евгеша · 23.03.2009, 18:59

fluorine22, прочности такого крепления хватит на етот стеллаж с головой.Там на каждой полке будет аквариум 100*30*33 см-около 100 л.
Егорий,
1-55см чистого пространства
2-в качестве верт.стоек использован уголок по 2 м.Верхняя полка на уровне 170см.
3-уголок 32 мм.
4-без ножек,под уголок подложу мет.полоску(фото 2).

Егорий · 23.03.2009, 21:03

А в гости? Я себе хочу, правда не стеллаж - тумбу, под одну банку на 200л, тоже думаю пойти таким путем. Сколько сейчас такая труба и уголок?
