Схема реактора:
Купил вот такой фильтр для смягчения воды для стиральной машины. Самый маленький и дешевый из имеющихся - за 75 грн:
Девайс в сборе. Как видите, родная трубка довольно короткая - хотелось бы подлиннее:
Купил на базаре такую вот трубку (продается на метры) и вставил вместо родной - теперь почти до самого дна будет доставать. Диаметр трубки оказалась чуточку меньше, чем нужно - подправил дело фум-лентой:
Так выглядит данный девайс с неродной трубкой. Еще биошары кинул для лучшего перемешивания (правда, они, биошары, не болтаются из-за недостатка места. Нужно, пожалуй, напополам их разрезать, чтоб со всех сторон окружали трубку для лучшего перемешивания):
Токарь вырезал из нержавейки такие вот переходники на трубку нужного диаметра. Переходники, как видите, с елочкой. Почему переходники из нержавейки (ведь на базаре из латуни продаются уже готовые)?
Здесь пишется об опасности медесодержащих предметов в аквариуме - лучше перестраховаться, чем недостраховаться :-)
Фум-лента - для изоляции соединений. Необходимая вещь в данном случае. Хотя нам еще понадобиться разводной ключ - уж его-то, думаю, нет необходимости фотографировать :-)
Кстати, boba88 настоятельно не рекомендует такой (турецкой) фум-лентой пользоваться - подробнее здесь
Опять та же фум-лента:
Только в таком направлении наматываем фум-ленту на переходник - при закручивании она, лента, не будет сминаться:
Девайс в собранном виде:
Крупным планом - переходник, ввинченный в девайс:

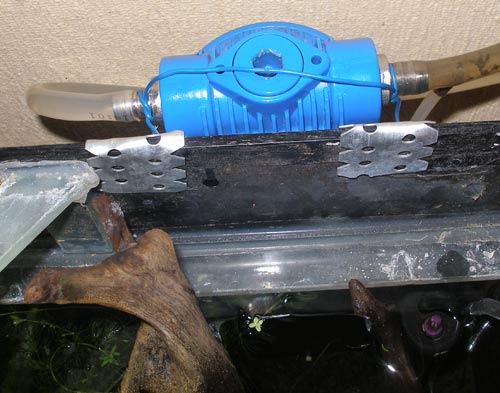

Один такой реактор, висящий на стенке 30-литрового акваса:
Для супер-пуппер надежного соединения трубки с переходником фиксируем его таким хомутиком. Для маленьких девайсиков (где давление воды небольшое) в этом необходимости нет, а вот в случае мощных внешников (как у меня - рассчитанных на 150 литров) в этом есть необходимость - давление воды ого-го, и если даже небольшая протечка будет, результаты будут плачевными:
Реактор, который стоит после внешника Эхейм 2322. СО2 подается через иглу от капельницы. Что интересно, вода через дырку для иглы не просачивается (может, потому что трубка довольно толстая?):
В маленьком аквасе реактор стоял без биошаров - было заметно, что в аквас проскакивают маленькие пузырьки СО2. Так как колба маленькая и с обеих сторон от трубки биошары свободно не поместятся, нарезал биошары пополам вот так:
Окончательный вариант на 30-литровом аквасе. Половинки биошаров всплыли. Вроде бы проскакивания пузырьков не наблюдается:
Справедливости ради нужно сказать, что идея такого девайса не моя - увидел нечто подобное у
boba88, за что ему респект и уважуха!
Если сравнить его
с таким вариантом, вот что приходит на ум:
Преимущества:
- первое и главное: вода идет сначала по более широкой колбе, потом всасывается в более узкую трубку. Следовательно, имхо, пузырьки газа не так увлекаются водой и не уходят нерастворенные;
- второе: более простой вариант. Не надо распиливать фильтр для вставки обратного клапана. Насколько понимаю, этот обратный клапан нужно вклеивать в выпиленную для него дырку, иначе возможны протечки.
Недостаток:
- газ подается через иголку. Через дырку для иголки возможно просачивание воды, что не есть хорошо.
А что скажете вы?
==============================================
Добавлено в сентябре 2012-го:
Недавно усовершенствовал конструкцию - убрал иголку, просверлил дырку в крышке и вклеил эпоксидкой обратный клапан:
Общий вид (извините за качество - фотик снимает не ахти):
Реактор расположен у меня не ровно по горизонтали, но приподнята сторона, где входит вода. Тогда нерастворенные пузырьки газа поднимаются вверх ко входу - это позволяет быть им постоянно внутри течения воды.
