Мой новый светильничек.

[boba88]

По известным причинам, было решено отказаться от использования в своём светильнике МГ ламп и вернуться к варианту с ЛЛ. Стал вопрос об изготовлении нового светильника.
При разработке варианта корпуса, были поставлены следующие тех. условия:
1. При минимальном размере, должны уместиться 6 шт. Т-5 с отражателями.
2. Для того, что бы не заводить в светильник множество кабелей, всё управление и ЭПРА, должны находиться внутри корпуса.
3. Для достижения максимального КПД, светильник должен быть расположен как можно ближе к зеркалу воды. И, в связи с этим, для удобства обслуживания, должна быть разработана система креплений, позволяющая легко и быстро получить доступ к любой точке аквариума.
5. Ну и, напоследок, светильник должен иметь современный, привлекательный вид, должен быть изготовлен из инертных к воде материалов и, для достижения минимальной себестоимости, должна быть возможность его изготовления максимально в домашних условиях.
В основе, решено было использовать три отражателя для Т-8, в которые станут по две ЛЛ Т-5. В соответствии с данными требованиями, на хоз. рынках, пунктах приёма металлолома, в знакомых мастерских, были произведены поиски подходящего для изготовления корпуса материала. И вот, на Староконном рынке, в одном из контейнеров, был обнаружен подходящий материал - матовая нержавейка, толщиной 0.3мм. Но вот незадача! Рулон шириной всего 39см., чего явно недостаточно для корпуса. Потеряв на последующих поисках ещё одну неделю и не найдя ничего более подходящего, пришлось остановиться на первом варианте.
Итак: куплена полоса нержавейки размером 1500х390мм. за 40грв. Ещё 50 грв. пришлось потратить за её порезку вдоль на две половины + вальцовку кромок + 5 шт полос из миллиметровой нержавейки размером 10х500мм + изготовления из того же материала швеллера, размером 1500х35х10мм. Все последние детали, были нужны для изготовления каркаса корпуса.
Итак: приступаю к его изготовлению!
Сложены вместе три отражателя и в торец обрисованы на картоне. Это будет наш шаблон. Далее, размещаю виртуально детали внутренностей, дабы определить будущую высоту корпуса. На основании этого, разрабатываю систему арок, которые придадут конструкции жёсткость. Все нарисованные детали арок, вырезаю/ выгибаю из заказанной полосы.
Примеряю/подгоняю на шаблоне. Собираю на заклёпках арки. Собираю на заклёпках арки на швеллере. Получился вот такой "паук" - скелет нашего корпуса.
Далее самое сложное - придать полосе нержавейки, форму полу-арки. Для этого были задействованы 4 руки (мои и младшего сына), отрезок 100мл. ПВХ трубы и поролоновый матрас от кровати. На застеленный матрас, была уложена полоса, на неё труба, затем, в четыре руки, равномерно распределив по металлу нагрузку, вдавили металл в поролон, получив с третьего раза нужный профиль. С второй половинкой, справились вдвое быстрее.
Дальше - детали техники: разметка, сверловка, подгонка, сборка. После предварительной сборки - разметка и изготовление боковинок.
После сборки полу-арок, посередине корпуса образовался зазор в 80 мм. Его решено было закрыть декоративной решёткой, придавшей корпусу оригинальный вид, и служащей элементом вентиляции.
Разборка. Изготовление и крепление к корпусу элементов для закрепления ЭПРА, клемников, реле и др. эл. оборудования. Окончательная сборка. Проверка. Вот, собственно, по корпусу и всё. Завтра (уже сегодня) продолжу по электронике и по системе подвесов. Не пропустИте, будет много нового и интересного.

[boba88]

Допис від Starcomputer

а как таймер переделывал и какой ?

Допис від михаиха

На тех же трубках?И то же интересует переделка таймера.

Хлопцы, дождитесь вечера. Щас занят "по не могу"

[Capt. Nemo]

Допис від boba88

Хлопцы, дождитесь вечера.

Интриган однако

[Design]

Автору респект!
Толково и красиво!
С удовольствием жду продолжения!

[boba88]

Допис від Capt. Nemo

Интриган однако

Оффтоп

Ты же знаешь чем я занят

[Starcomputer]

Допис від boba88

Ты же знаешь чем я занят

Знаем. Подогреваешь интерес к теме

[Capt. Nemo]

Допис від boba88

Ты же знаешь чем я занят

[boba88]

Допис від Starcomputer

Знаем. Подогреваешь интерес к теме

Оффтоп

Дано:
два абсолютно разных автомата. У одного накрылись "мозги", у другого, на неразборном барабане, кирдык подшипникам. Вопрос: как сделать из двух убитых калек, одну рабочую лошадку? Вот этим сейчас и занят, жалко жену - целую неделю руками стирает.
ЗЫ, попрошу без комментариев. Ок?

[Vadim Art]

может я просмотрел ?
какая высота аквариума (водяного столба) ?

[boba88]

Допис від Vadim Art

может я просмотрел ?
какая высота аквариума (водяного столба) ?

h банки= 600мм, h водяного столба=500мм.

[GGB]

boba88, почему отказались от МГ)))что там на счет таймера.Спасибо.

[boba88]

Допис від GGB

boba88, почему отказались от МГ

читаем пост №1

Допис від GGB

что там на счет таймера.Спасибо.

Сейчас, заканчиваю описание.

[nickanya]

Руки золотые.
Оффтоп

Я на Индезите уже три раза подшипники меня, только необходимо сразу сальник заменить

[boba88]

продолжение 2
Вот и пришёл черёд для описания начинки светильника, в том числе, таймера последовательного включения/выключения трёх независимых балластов, в заданное пользователем время.
Итак:
В системе использованы 3 шт. ЭПРА 2х80вт. Одно - VS (оно взято из старого светильника), два других отсюда (т.к. удалось выменять по бартеру, сэкономив приличную сумму). Поэтому, т.к. всё оборудование штатное, тут вопросов не возникает. Изюминка кроется в следующем. В целях безопасности и для решения одной технической проблемы (потом станет ясно какой), управление нагрузкой организовано не на прямую 220в., а через группу реле, с катушкой на 5в. Конечно, было бы гораздо проще и дешевле брать 12в. реле, но импульсника достаточно малого размера на 12в. я не нашёл. Пришлось использовать миниатюрный 5-ти вольтовый адаптер, от зарядного какого-то мобильника. Для удобства управления, были применены миниатюрные тумблеры на 3 положения: положение 1 -включение вручную, положение 2 - нейтралка - выключено, положение 3 - на автомате. Вот, в принципе, готовая схема ручного управления светом. Сколько нагрузок - столько надо тумблеров. Но нас то это не устраивает! Мы же ленивые и не хотим включать свет ручками! Вот для этого и пришлось изобретать автомат, который за меня включит/выключит тумблера, в нужное для меня время.
Идея заключалась в том, что бы использовать обычный мех. таймер (а точнее - только его часовой механизм), в качестве звена, управляющего каким либо контактным устройством, управляющим в свою очередь питанием реле. Была рассмотрена масса вариантов: от экзотических - на оптопарах, до элементарных - на микропереключателях. В итоге, остановился на промежуточном - варианте на герконах. Его прелесть заключается в миниатюрности девайса, простоты в изготовлении и надёжности.

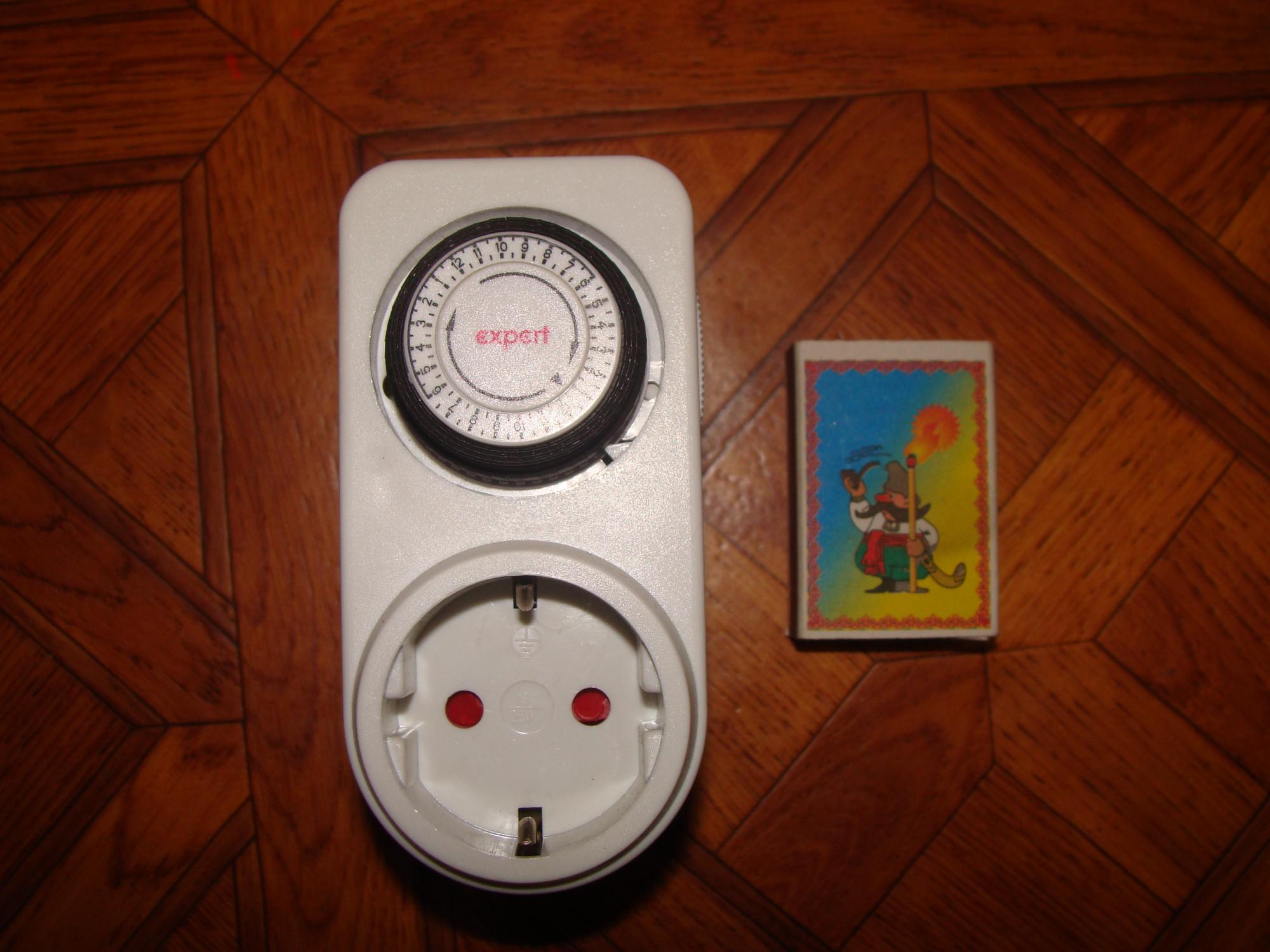

Для основы, был выбран самый маленький из "Экспертов". Кроме часового механизма, все остальные внутренности были удалены. Полностью разобран барабан управления. Идея состоит в том, что бы создать магнитное поле равное длине светового дня - в моём случае - 12 часов. Разместив в этом поле необходимое количество герконов (сколько нагрузок, столько герконов), с заданным интервалом (в моём случае это 2 часа), мы получим искомый результат.

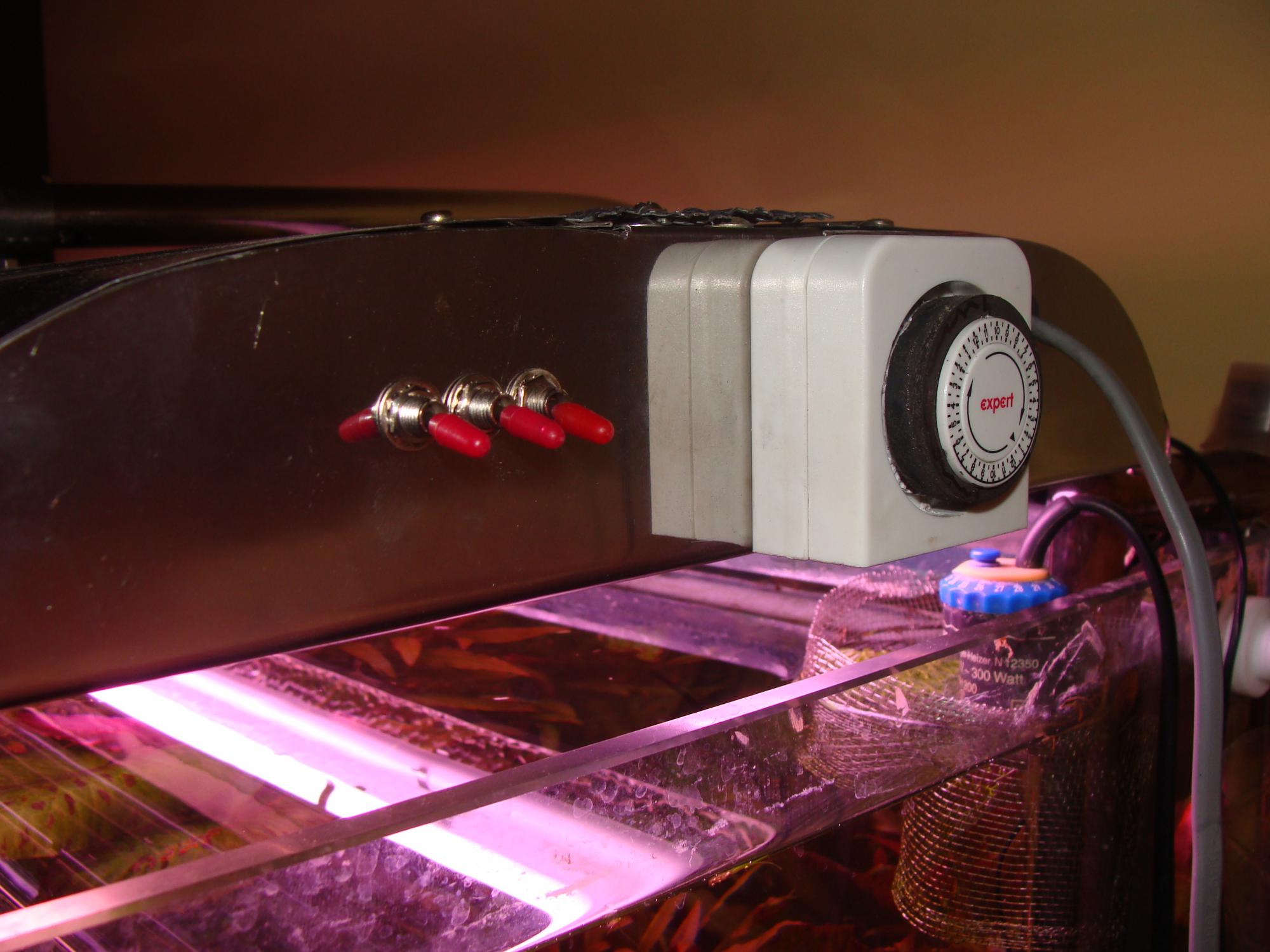

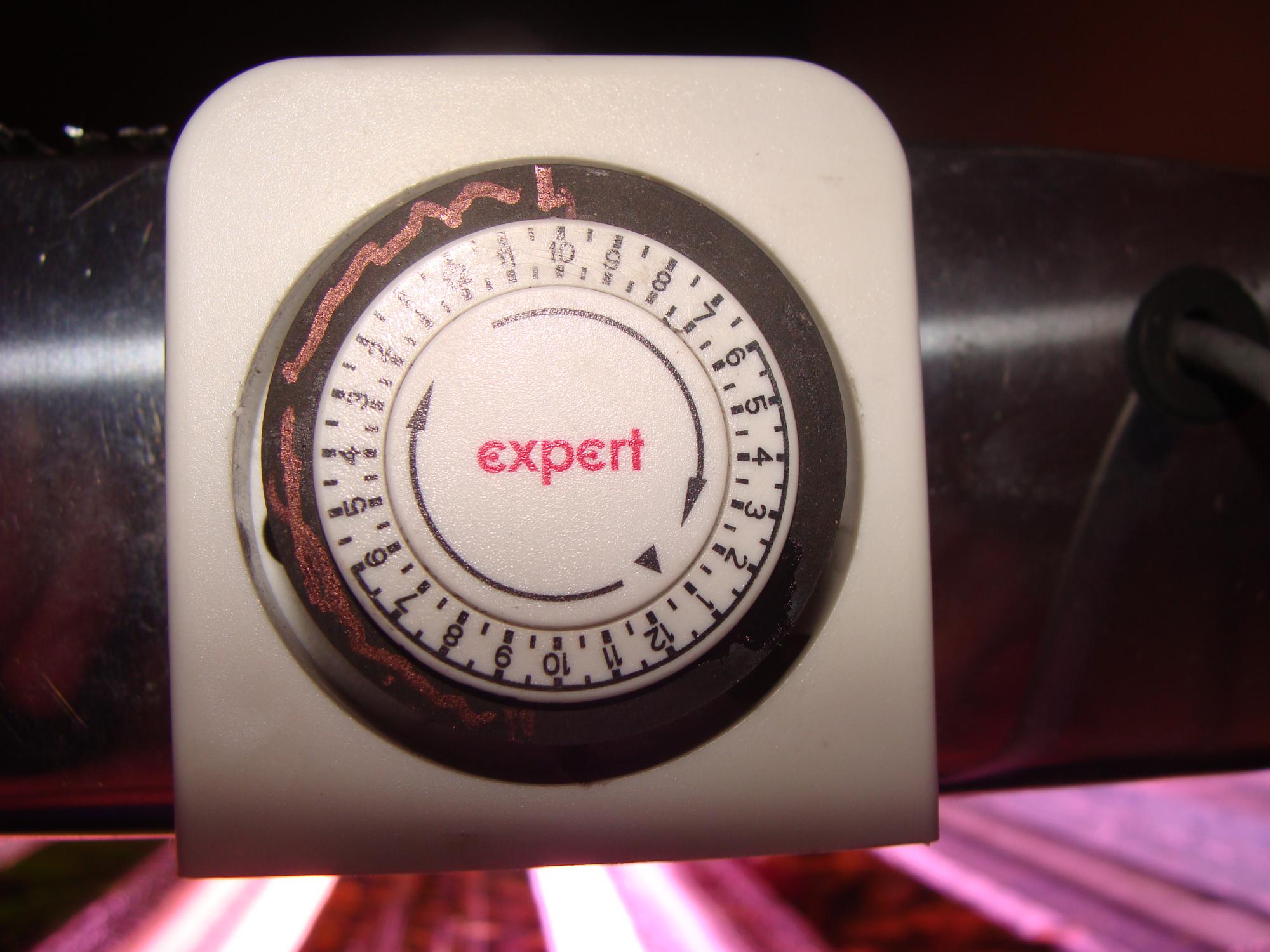

Разобрав барабан управления таймера, подобрал подходящий по диаметру магнит. Разломал его аккуратно пополам. Вклеил в барабан на место клавиш. Получил магнитное поле длительностью 24/2=12 часов. Далее, в нижнем жёлобе барабана, по которому движется ведущая шестерёнка, разместил 3 геркона с интервалом 2 часа. герконы стали "стоя", наполовину утопленные в корпус и приклеенные термоклеем изнутри. Т.к. начинка заняла менее половины корпуса таймера, удалось его ещё уменьшить, отрезав одну половину. К 5-ти вольтам подключены параллельно. Дальше, каждый на своё реле. Сегодня первый день испытаний показал погрешность в районе 15 минут, что, согласитесь, для управления светом очень неплохо.""График его работы" (у меня): включение 9;11;13, выключение 17;19;21. Утром, при кормлении рыб, использую ручное включение/выключение одной пары ламп. Вот и всё, собсно
