14.03.2009, 00:01
|
|
|
Изготовление акваконтроллера
Бан за нарушения
Реєстрація: 06.11.2007
Звідки Ви: Донецк, зона АТО
Дописи: 19.780
сказав Дякую: 5.789
сказали Дякую 17.705 раз(и) в 6.926 повідомленні
14.03.2009, 00:01
Рейтинг:
 (28 голосов - 4,64 средняя оценка)
Данная тема является прямым продолжением темы Разработка акваконтроллера, созданной AlexThunder, за что ему огромное спасибо
На данный момент разработка в целом закончена и благодарен всем, кто принимал участие в обсуждении и реализации проекта
С помощью Chack'а были заказаны и изготовлены печатные платы

И сейчас начнется наверно самый интересный этап - сборка и настройка
Схема, плата, прошивка находятся в архиве во вложении.
ИСХОДНИКОВ ПРОГРАММЫ НЕТ !!! ПРОШИВКУ ИЗМЕНИТЬ НЕЛЬЗЯ !!!
Необходимое программное обеспечение:
Схема - sPlan 6.0 (для версии 3 - 7.0)
Плата - Slayout 5.0 / 6.0
Внимание !!! В процессе сборки и наладки в схему могут быть внесены изменения ! Следите за обновлением архива !!!
...........
New_controller-2V1 - плата с косметическими правками и обозначением элементов.
Контроллер-V.3 - улучшенный вариант (симисторы в одну линию, питание +12V, два диммера, USB на борту, 4 усилителя, отдельный разъем для клавиатуры).
Version 3.1 SMD - версия 3 для СМД элементов.
Плата1V5smd - многоплатная версия от "Пупс" (контроллер + силовая часть + клавиатура + усилители + кулер для силовой части).
Контроллер V3 DIP - все нужное для сборки версии 3.0 DIP.
Firmware.rar - прошивки от Володя_Череп для нормальной работы с USB на ATTiny2313.
Прошивки.rar - архив прошивок:
ATmega_32 - стандартная прошивка
Atmega_32_EE - прошивка EEPROM
ATmega_32_9600 - скорость UART 9600
ATmega_32_PWM_244Hz - использование ШИМ для управления драйверами. Вход PWM LDD подключается непосредственно к выводу 13 или 14 ATmega.
Программирование fuse-битов:
При прошивке микроконтроллеров необходимо запрограммировать (записать 0) следующие fuse-биты:
- для ATmega32 - BOOTSZ0, BOOTSZ1, SPIEN
- для ATtiny2313 - CKSEL0, SUT0, BODLEVEL1, WDTON, SPIEN
- для ATtiny13 - SPIEN, CKDIV8, SUT0, CKSEL0 (данная микросхема используется для схемы регулировки венилятора)
Все остальные fuse-биты должны быть незапрограммированы (равны 1).
Uniprof:
Fuse-бит будет запрограммирован, если убрать галочку в соответствующем поле.
Fuse-бит будет незапрограммирован, если поставить галочку в соответствующем поле.
CodeVisionAVR:
Fuse-бит будет запрограммирован, если поставить галочку в соответствующем поле.
Fuse-бит будет незапрограммирован, если убрать галочку в соответствующем поле.
AVRDUDE:
ATmega: -U lfuse:w:0xff:m -U hfuse:w:0xd9:m
ATtiny2313: -U lfuse:w:0xee:m -U hfuse:w:0xcb:m -U efuse:w:0xff:m
ATtiny13: -U lfuse:w:0x6a:m -U hfuse:w:0xff:m

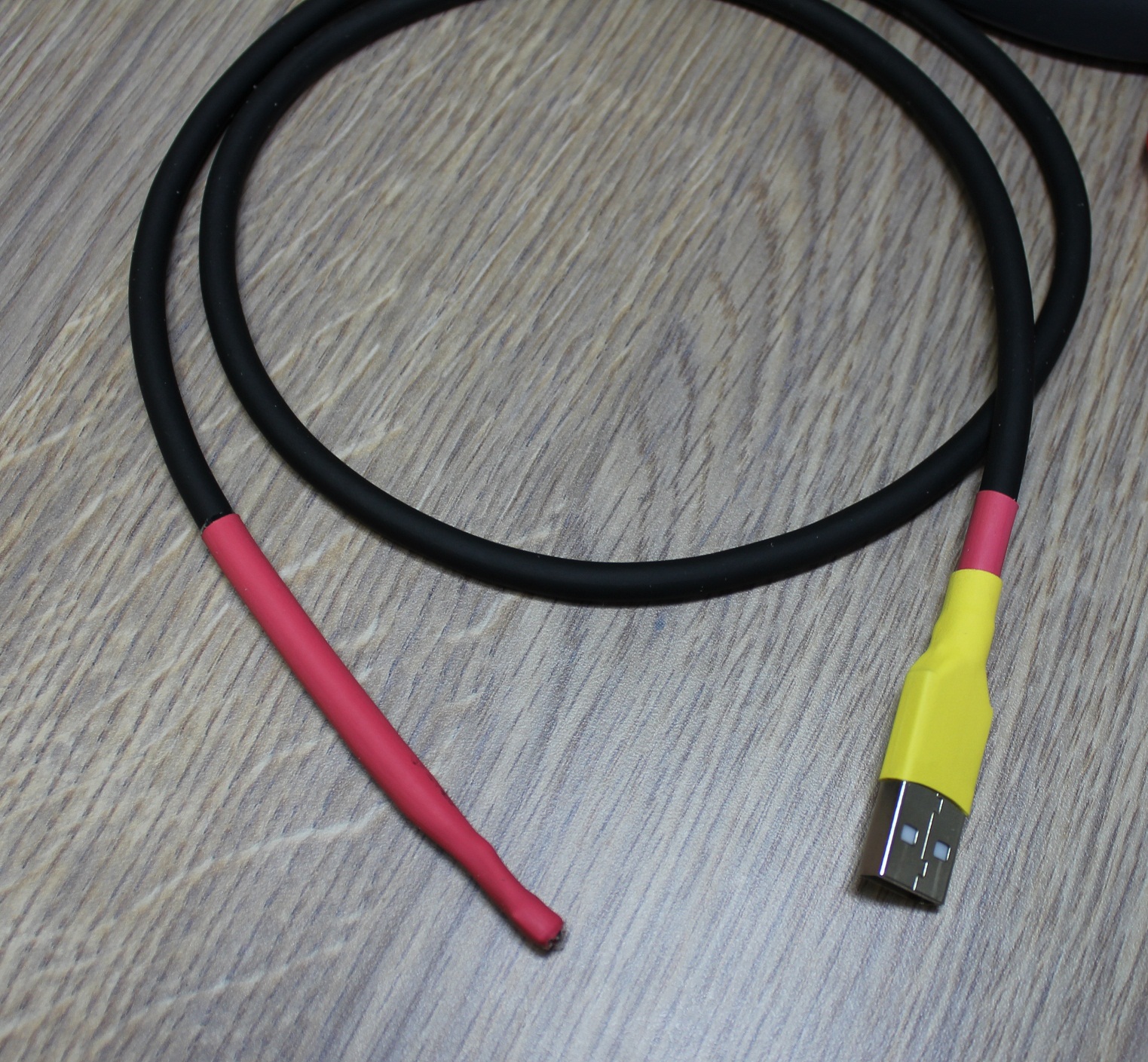

Мініатюри долучень
Долучені файли
 |
Контроллер.rar (423,9 КБ, 19269 переглядів) |
|
AquaControl.rar (3,48 МБ, 18789 переглядів) |
|
New_controller-2V1.rar (59,8 КБ, 15533 переглядів) |
|
PL2303-USB.rar (2,03 МБ, 13333 переглядів) |
|
Новый контроллер-3.rar (43,5 КБ, 14385 переглядів) |
|
Плата для WH2004A.rar (278,0 КБ, 13681 переглядів) |
|
USB.rar (219,9 КБ, 13195 переглядів) |
 |
Контроллер-V.3.zip (86,5 КБ, 14860 переглядів) |
|
Version 3.1 SMD.zip (158,5 КБ, 14743 переглядів) |
 |
Полезная информация.pdf (306,9 КБ, 20716 переглядів) |
|
Плата1v5smd.rar (165,9 КБ, 13157 переглядів) |
|
Контроллер V3 DIP.zip (151,0 КБ, 15248 переглядів) |
|
Firmware.rar (21,6 КБ, 12407 переглядів) |
|
Aqua Control 2007 HELP.rar (172,4 КБ, 12705 переглядів) |
|
THelper.rar (57,3 КБ, 12145 переглядів) |
|
Прошивки.rar (68,0 КБ, 11170 переглядів) |
__________________
[I][B][COLOR=blue]С уважением, Сергей Таранченко[/COLOR][/B][/I]
Востаннє редагував Starcomputer: 19.04.2016 о 11:18..
Причина: Добавлен архив прошивок
|
|
Переглядів: 1953020
|
|
Ці 134 користувач(ів) сказали Дякую Starcomputer за це повідомлення:
|
+Максимус+ (31.08.2012), agorin (18.04.2009), aides (14.08.2013), AkaPain (07.02.2014), Aleksta (15.01.2012), ALEX77 (14.08.2009), AlexThunder (17.02.2010), alexv3 (10.04.2011), Alex_Ts (14.03.2009), Allcoholl (13.12.2009), ANTONENKO (02.04.2012), Antoxa106 (28.04.2013), AquaGomel (14.10.2010), arconas (05.02.2012), arik17 (12.10.2014), Ashatshem (09.02.2011), atom (17.05.2009), Baks (14.03.2009), BearIgor (23.03.2012), BELOUS (06.12.2011), biolog (21.11.2009), BlackAlex (14.03.2009), bmw (29.05.2009), bodom (25.05.2011), bonus78 (15.11.2009), Bosyak (19.01.2011), BpyH (29.01.2010), chack (14.03.2009), Cristal (14.06.2012), DEaD_MOPO3 (28.09.2011), Dimitr (12.02.2010), Dimker (15.06.2012), DiSan (25.12.2013), dolfik (05.01.2011), drv (31.08.2016), dubishe (21.12.2012), Dyshakz (14.02.2017), ersergey (14.04.2012), fylhttd (16.03.2009), gagari1 (13.02.2012), germanovitsh (01.11.2012), GrishaBGA (23.03.2009), Gutsik (17.07.2013), harn (04.07.2011), Heet (04.12.2009), iceSS (18.03.2009), igoritto (24.10.2010), IgorVin (10.02.2010), imac2008 (27.11.2010), iTango (08.08.2011), ivanaxion (31.08.2012), Kent (21.10.2010), kirilo777 (09.03.2012), klimnet (20.08.2012), klinok (05.09.2010), kluyt (17.08.2009), kollega-lg (21.04.2016), Koralove (24.10.2013), KostyaD (04.06.2009), kramar (14.03.2009), kusfu (28.09.2011), kvn79 (14.03.2009), Lexzx (23.03.2010), liss15 (14.10.2009), litlechina (05.05.2022), live steel (26.06.2012), lumen_xp (27.03.2012), LVit (27.11.2009), mact (14.05.2014), Makclaj (27.02.2011), masterross (11.12.2011), Mehannik (12.03.2015), MIhail (17.07.2011), myrko (15.04.2012), nbinc (12.05.2014), Nickname (25.06.2009), Nikolos667 (14.08.2011), Olzhich (18.03.2009), Oppozith (17.12.2012), Pastuh1234 (29.07.2012), pimass (15.03.2012), pulpit (21.11.2009), regiuscz (11.03.2011), rusianGrt (15.02.2010), rustr (19.09.2011), Ryzhii (10.04.2013), S V (10.01.2010), sae74 (15.02.2010), sergey_ln (28.02.2012), serjik2000 (03.07.2009), Sesh (31.05.2009), seva (19.01.2011), Shurhent (01.07.2011), Smile8 (28.09.2010), sobolev (21.09.2011), solvi (14.03.2009), sonokam (08.12.2011), sv46 (12.07.2011), Swen (14.06.2009), TakedaMaru (20.05.2013), telepuzic (22.02.2012), Tihon (04.01.2013), timofey (11.11.2009), Tiratore.d (08.11.2019), tolik_erema (04.03.2011), Ty3uK (22.03.2009), Umnik (13.01.2012), Uselink (10.02.2010), vad1972 (05.05.2010), Viktorrr (22.12.2012), vill (29.09.2010), Vitaha (26.11.2009), VitalyD (03.10.2010), VKabanov (29.04.2009), VladHNet (07.08.2009), VladVP (15.01.2012), _Vadim (11.02.2010), Амфибия (15.05.2009), Вася (14.07.2009), Володя Череп (14.03.2009), дух святой истины (16.03.2009), Ёжик в Тумане (28.02.2011), Зелёный (19.01.2012), Кениец (30.11.2009), Мираж (25.02.2012), Михаил. (14.07.2011), Молекула (04.04.2009), МСВ (19.02.2012), Пупс (20.07.2011), Рудницкий Олександр (18.01.2012), Снегозавр (20.02.2013), Шаманчик (26.10.2009), ЭКСПЕРИМЕНТАТОР (04.04.2009), Юрий Н. (17.08.2010) |
|
19.01.2012, 12:17
|
#3256
|
|
Живу я тут. Мохоманьяк
Реєстрація: 12.03.2009
Звідки Ви: Житомир
Дописи: 3.663
сказав Дякую: 907
сказали Дякую 1.116 раз(и) в 764 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Цитата:
Допис від Starcomputer
Платы уже отданы в работу
|
А в очередь можно записываться? __________________
|
|
|
|
|
19.01.2012, 12:27
|
#3257
|
|
Бан за нарушения
Реєстрація: 06.11.2007
Звідки Ви: Донецк, зона АТО
Дописи: 19.780
сказав Дякую: 5.789
сказали Дякую 17.705 раз(и) в 6.926 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Цитата:
Допис від kvn79
А в очередь можно записываться?
|
Я пока цены на плату усилителей не знаю
__________________
[I][B][COLOR=blue]С уважением, Сергей Таранченко[/COLOR][/B][/I]
|
|
|
|
|
20.01.2012, 09:11
|
#3258
|
|
Бан за нарушения
Реєстрація: 06.11.2007
Звідки Ви: Донецк, зона АТО
Дописи: 19.780
сказав Дякую: 5.789
сказали Дякую 17.705 раз(и) в 6.926 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Коллеги, подскажите аналог КТ815 в корпусе D2Pak !
__________________
[I][B][COLOR=blue]С уважением, Сергей Таранченко[/COLOR][/B][/I]
|
|
|
|
|
20.01.2012, 09:32
|
#3259
|
|
Живу я тут
Реєстрація: 13.07.2009
Звідки Ви: Украина Черновцы
Дописи: 327
сказав Дякую: 16
сказали Дякую 104 раз(и) в 68 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Цитата:
Допис від Starcomputer
Коллеги, подскажите аналог КТ815 в корпусе D2Pak !
|
http://catalog.compel.ru/vt_bipolar/list?POLARITY=NPN
Выберай.........
|
|
|
|
|
20.01.2012, 21:13
|
#3260
|
|
Придивляюся
Реєстрація: 28.02.2011
Звідки Ви: павлоград
Дописи: 37
сказав Дякую: 5
сказали Дякую 2 раз(и) в 2 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
здраствуйте а заказать платы еще можно?
|
|
|
|
|
21.01.2012, 01:22
|
#3261
|
|
Бан за нарушения
Реєстрація: 06.11.2007
Звідки Ви: Донецк, зона АТО
Дописи: 19.780
сказав Дякую: 5.789
сказали Дякую 17.705 раз(и) в 6.926 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Special for Chack !
__________________
[I][B][COLOR=blue]С уважением, Сергей Таранченко[/COLOR][/B][/I]
|
|
|
|
|
Ці 2 користувач(ів) сказали Дякую Starcomputer за це повідомлення:
|
|
|
21.01.2012, 21:41
|
#3262
|
|
Живу я тут
Реєстрація: 12.12.2005
Звідки Ви: Киев
Дописи: 540
сказав Дякую: 107
сказали Дякую 110 раз(и) в 62 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Ну вы просто пулемёт какой то))
Так быстро плату под СМД сделать, я в шоке. Браво!!!
Добавить бы теперь эту плату к общим архивам.
__________________
|
|
|
|
|
cказали "Дякую" Пупс за цей допис:
|
|
|
21.01.2012, 23:55
|
#3263
|
|
Бан за нарушения
Реєстрація: 06.11.2007
Звідки Ви: Донецк, зона АТО
Дописи: 19.780
сказав Дякую: 5.789
сказали Дякую 17.705 раз(и) в 6.926 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Цитата:
Допис від Пупс
Добавить бы теперь эту плату к общим архивам.
|
Перед официальным добавлением я бы хотел чтобы хотя бы пара человек проверили сие творение
__________________
[I][B][COLOR=blue]С уважением, Сергей Таранченко[/COLOR][/B][/I]
|
|
|
|
|
cказали "Дякую" Starcomputer за цей допис:
|
|
|
22.01.2012, 13:56
|
#3264
|
|
Живу я тут
Реєстрація: 12.12.2005
Звідки Ви: Киев
Дописи: 540
сказав Дякую: 107
сказали Дякую 110 раз(и) в 62 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Цитата:
Допис від Starcomputer
Перед официальным добавлением я бы хотел чтобы хотя бы пара человек проверили сие творение |
Ну так как я по сравнению с вами "черепаха", то у меня это быстро не получится((
Но всё равно постараюсь на недельке глянуть. __________________
|
|
|
|
|
23.01.2012, 00:34
|
#3265
|
|
Придивляюся
Реєстрація: 22.12.2010
Звідки Ви: Ташкент
Дописи: 28
сказав Дякую: 11
сказали Дякую 45 раз(и) в 13 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Цитата:
Допис від ArturS
Плата номер два
37*46мм СМД
по моему компактней.
|
Здесь я выкладывал плату ещё компактней, и НЕ СМД, размеры 17*40мм,(правда на один канал, но путём умножения на 2, получится 34*40 мм)..... И с зкранированием мучится не надо, фильтр от холодильника в любом магазине радиодеталей продаётся и стоит копейки....
|
|
|
|
|
23.01.2012, 01:30
|
#3266
|
|
Живу я тут
Реєстрація: 11.01.2010
Звідки Ви: Moldova
Дописи: 137
сказав Дякую: 36
сказали Дякую 18 раз(и) в 15 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Цитата:
Допис від Starcomputer
Перед официальным добавлением я бы хотел чтобы хотя бы пара человек проверили сие творение |
Уважаемый Сергей Таранченко , так в чем дело ,я могу протестить , есть баночка без света на подоконнике, ход тестирования изложу , по окончании тестирования прибор верну или оставлю себе (договорное), ну в долгу точно не останусь.
|
|
|
|
|
23.01.2012, 08:56
|
#3267
|
|
Бан за нарушения
Реєстрація: 06.11.2007
Звідки Ви: Донецк, зона АТО
Дописи: 19.780
сказав Дякую: 5.789
сказали Дякую 17.705 раз(и) в 6.926 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
oktav, поскольку платы заказывают по 20-50 штук, то перед тем, как отдать заказ в работу надо проверить правильность разводки. А сам контроллер тестить нечего, его уже наверно человек 100 протестили, да и у меня уже года три как работает без сбоев
За предложение спасибо !!!
__________________
[I][B][COLOR=blue]С уважением, Сергей Таранченко[/COLOR][/B][/I]
|
|
|
|
|
23.01.2012, 13:27
|
#3268
|
|
Живу я тут
Реєстрація: 12.12.2005
Звідки Ви: Киев
Дописи: 540
сказав Дякую: 107
сказали Дякую 110 раз(и) в 62 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Приветствую всех желающих иметь аква-контроллер.
Вопрос по ЖКИ
Кто какие собирается ставить?
Если есть возможность сделать ЖКИ по хорошей цене, отпишитесь плз.
Я пока нашёл возможность приобрести вот такой ЖКИ
http://www.raystar-optronics.com/pro...ng=ru&ProID=41 по цене 115грн.
Подсветка белая, негатив. Внешний вид тут http://www.raystar-optronics.com/Use...1425123015.jpg
Смотреть столбец FSTN NEGATIVE
Строка White LED
Есть там и обычные жёлто-зелёные что то в районе 100грн __________________
|
|
|
|
|
23.01.2012, 15:27
|
#3269
|
|
Живу я тут
Реєстрація: 17.09.2004
Звідки Ви: Киев, Троещина
Дописи: 14.486
сказав Дякую: 4.642
сказали Дякую 8.508 раз(и) в 4.382 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Цитата:
Допис від Starcomputer
Коллеги, подскажите аналог КТ815 в корпусе D2Pak !
|
Эт такие хочешь?
Или тут
__________________
Страна не ублюдков и не воров.
__________________
|
|
|
|
|
23.01.2012, 16:00
|
#3270
|
|
Живу я тут
Реєстрація: 03.11.2010
Звідки Ви: Мариуполь
Дописи: 368
сказав Дякую: 10
сказали Дякую 140 раз(и) в 88 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
В коем веке КТ815 стали полевиками?SEM
Я ставлю BCX56
Востаннє редагував pdv1965: 23.01.2012 о 16:07..
|
|
|
|
|
|
|
