Изготовление акваконтроллера
Бан за нарушения
Реєстрація: 06.11.2007
Звідки Ви: Донецк, зона АТО
Дописи: 19.780
сказав Дякую: 5.789
сказали Дякую 17.705 раз(и) в 6.926 повідомленні
14.03.2009, 00:01
Рейтинг:
 (28 голосов - 4,64 средняя оценка)
Данная тема является прямым продолжением темы Разработка акваконтроллера, созданной AlexThunder, за что ему огромное спасибо
На данный момент разработка в целом закончена и благодарен всем, кто принимал участие в обсуждении и реализации проекта
С помощью Chack'а были заказаны и изготовлены печатные платы

И сейчас начнется наверно самый интересный этап - сборка и настройка
Схема, плата, прошивка находятся в архиве во вложении.
ИСХОДНИКОВ ПРОГРАММЫ НЕТ !!! ПРОШИВКУ ИЗМЕНИТЬ НЕЛЬЗЯ !!!
Необходимое программное обеспечение:
Схема - sPlan 6.0 (для версии 3 - 7.0)
Плата - Slayout 5.0 / 6.0
Внимание !!! В процессе сборки и наладки в схему могут быть внесены изменения ! Следите за обновлением архива !!!
...........
New_controller-2V1 - плата с косметическими правками и обозначением элементов.
Контроллер-V.3 - улучшенный вариант (симисторы в одну линию, питание +12V, два диммера, USB на борту, 4 усилителя, отдельный разъем для клавиатуры).
Version 3.1 SMD - версия 3 для СМД элементов.
Плата1V5smd - многоплатная версия от "Пупс" (контроллер + силовая часть + клавиатура + усилители + кулер для силовой части).
Контроллер V3 DIP - все нужное для сборки версии 3.0 DIP.
Firmware.rar - прошивки от Володя_Череп для нормальной работы с USB на ATTiny2313.
Прошивки.rar - архив прошивок:
ATmega_32 - стандартная прошивка
Atmega_32_EE - прошивка EEPROM
ATmega_32_9600 - скорость UART 9600
ATmega_32_PWM_244Hz - использование ШИМ для управления драйверами. Вход PWM LDD подключается непосредственно к выводу 13 или 14 ATmega.
Программирование fuse-битов:
При прошивке микроконтроллеров необходимо запрограммировать (записать 0) следующие fuse-биты:
- для ATmega32 - BOOTSZ0, BOOTSZ1, SPIEN
- для ATtiny2313 - CKSEL0, SUT0, BODLEVEL1, WDTON, SPIEN
- для ATtiny13 - SPIEN, CKDIV8, SUT0, CKSEL0 (данная микросхема используется для схемы регулировки венилятора)
Все остальные fuse-биты должны быть незапрограммированы (равны 1).
Uniprof:
Fuse-бит будет запрограммирован, если убрать галочку в соответствующем поле.
Fuse-бит будет незапрограммирован, если поставить галочку в соответствующем поле.
CodeVisionAVR:
Fuse-бит будет запрограммирован, если поставить галочку в соответствующем поле.
Fuse-бит будет незапрограммирован, если убрать галочку в соответствующем поле.
AVRDUDE:
ATmega: -U lfuse:w:0xff:m -U hfuse:w:0xd9:m
ATtiny2313: -U lfuse:w:0xee:m -U hfuse:w:0xcb:m -U efuse:w:0xff:m
ATtiny13: -U lfuse:w:0x6a:m -U hfuse:w:0xff:m
Мініатюри долучень
Долучені файли
 |
Контроллер.rar (423,9 КБ, 19265 переглядів) |
|
AquaControl.rar (3,48 МБ, 18786 переглядів) |
|
New_controller-2V1.rar (59,8 КБ, 15531 переглядів) |
|
PL2303-USB.rar (2,03 МБ, 13324 переглядів) |
|
Новый контроллер-3.rar (43,5 КБ, 14380 переглядів) |
|
Плата для WH2004A.rar (278,0 КБ, 13674 переглядів) |
|
USB.rar (219,9 КБ, 13189 переглядів) |
 |
Контроллер-V.3.zip (86,5 КБ, 14849 переглядів) |
|
Version 3.1 SMD.zip (158,5 КБ, 14736 переглядів) |
 |
Полезная информация.pdf (306,9 КБ, 20710 переглядів) |
|
Плата1v5smd.rar (165,9 КБ, 13152 переглядів) |
|
Контроллер V3 DIP.zip (151,0 КБ, 15243 переглядів) |
|
Firmware.rar (21,6 КБ, 12404 переглядів) |
|
Aqua Control 2007 HELP.rar (172,4 КБ, 12698 переглядів) |
|
THelper.rar (57,3 КБ, 12142 переглядів) |
|
Прошивки.rar (68,0 КБ, 11163 переглядів) |
__________________
[I][B][COLOR=blue]С уважением, Сергей Таранченко[/COLOR][/B][/I]
Востаннє редагував Starcomputer: 19.04.2016 о 11:18..
Причина: Добавлен архив прошивок
|
|
Переглядів: 1950741
|
|
Ці 134 користувач(ів) сказали Дякую Starcomputer за це повідомлення:
|
+Максимус+ (31.08.2012), agorin (18.04.2009), aides (14.08.2013), AkaPain (07.02.2014), Aleksta (15.01.2012), ALEX77 (14.08.2009), AlexThunder (17.02.2010), alexv3 (10.04.2011), Alex_Ts (14.03.2009), Allcoholl (13.12.2009), ANTONENKO (02.04.2012), Antoxa106 (28.04.2013), AquaGomel (14.10.2010), arconas (05.02.2012), arik17 (12.10.2014), Ashatshem (09.02.2011), atom (17.05.2009), Baks (14.03.2009), BearIgor (23.03.2012), BELOUS (06.12.2011), biolog (21.11.2009), BlackAlex (14.03.2009), bmw (29.05.2009), bodom (25.05.2011), bonus78 (15.11.2009), Bosyak (19.01.2011), BpyH (29.01.2010), chack (14.03.2009), Cristal (14.06.2012), DEaD_MOPO3 (28.09.2011), Dimitr (12.02.2010), Dimker (15.06.2012), DiSan (25.12.2013), dolfik (05.01.2011), drv (31.08.2016), dubishe (21.12.2012), Dyshakz (14.02.2017), ersergey (14.04.2012), fylhttd (16.03.2009), gagari1 (13.02.2012), germanovitsh (01.11.2012), GrishaBGA (23.03.2009), Gutsik (17.07.2013), harn (04.07.2011), Heet (04.12.2009), iceSS (18.03.2009), igoritto (24.10.2010), IgorVin (10.02.2010), imac2008 (27.11.2010), iTango (08.08.2011), ivanaxion (31.08.2012), Kent (21.10.2010), kirilo777 (09.03.2012), klimnet (20.08.2012), klinok (05.09.2010), kluyt (17.08.2009), kollega-lg (21.04.2016), Koralove (24.10.2013), KostyaD (04.06.2009), kramar (14.03.2009), kusfu (28.09.2011), kvn79 (14.03.2009), Lexzx (23.03.2010), liss15 (14.10.2009), litlechina (05.05.2022), live steel (26.06.2012), lumen_xp (27.03.2012), LVit (27.11.2009), mact (14.05.2014), Makclaj (27.02.2011), masterross (11.12.2011), Mehannik (12.03.2015), MIhail (17.07.2011), myrko (15.04.2012), nbinc (12.05.2014), Nickname (25.06.2009), Nikolos667 (14.08.2011), Olzhich (18.03.2009), Oppozith (17.12.2012), Pastuh1234 (29.07.2012), pimass (15.03.2012), pulpit (21.11.2009), regiuscz (11.03.2011), rusianGrt (15.02.2010), rustr (19.09.2011), Ryzhii (10.04.2013), S V (10.01.2010), sae74 (15.02.2010), sergey_ln (28.02.2012), serjik2000 (03.07.2009), Sesh (31.05.2009), seva (19.01.2011), Shurhent (01.07.2011), Smile8 (28.09.2010), sobolev (21.09.2011), solvi (14.03.2009), sonokam (08.12.2011), sv46 (12.07.2011), Swen (14.06.2009), TakedaMaru (20.05.2013), telepuzic (22.02.2012), Tihon (04.01.2013), timofey (11.11.2009), Tiratore.d (08.11.2019), tolik_erema (04.03.2011), Ty3uK (22.03.2009), Umnik (13.01.2012), Uselink (10.02.2010), vad1972 (05.05.2010), Viktorrr (22.12.2012), vill (29.09.2010), Vitaha (26.11.2009), VitalyD (03.10.2010), VKabanov (29.04.2009), VladHNet (07.08.2009), VladVP (15.01.2012), _Vadim (11.02.2010), Амфибия (15.05.2009), Вася (14.07.2009), Володя Череп (14.03.2009), дух святой истины (16.03.2009), Ёжик в Тумане (28.02.2011), Зелёный (19.01.2012), Кениец (30.11.2009), Мираж (25.02.2012), Михаил. (14.07.2011), Молекула (04.04.2009), МСВ (19.02.2012), Пупс (20.07.2011), Рудницкий Олександр (18.01.2012), Снегозавр (20.02.2013), Шаманчик (26.10.2009), ЭКСПЕРИМЕНТАТОР (04.04.2009), Юрий Н. (17.08.2010) |
|
20.02.2012, 16:18
|
#3421
|
|
Живу я тут
Реєстрація: 12.12.2005
Звідки Ви: Киев
Дописи: 540
сказав Дякую: 107
сказали Дякую 110 раз(и) в 62 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Цитата:
Допис від pdv1965
А фон то какого цвета?(на фото не видно). И модель напиши полностью.
|
Цвет чёрно-белый негатив, т.е. основной фон чёрный, подсветка белая
Описание тут http://www.raystar-optronics.com/pro...ng=ru&ProID=41__________________
|
|
|
|
|
20.02.2012, 16:22
|
#3422
|
|
Живу я тут
Реєстрація: 12.12.2005
Звідки Ви: Киев
Дописи: 540
сказав Дякую: 107
сказали Дякую 110 раз(и) в 62 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Цитата:
Допис від telepuzic
Доброго всем дня, какой номинал резистора ?
в левом-верхнем углу

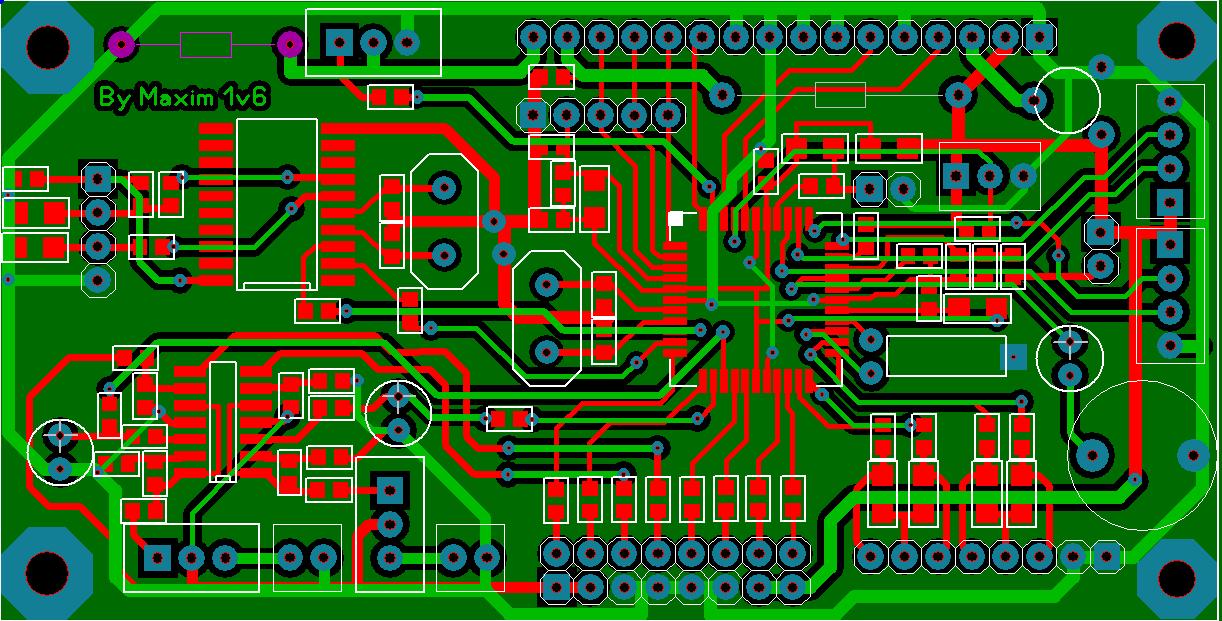

Долучення 212649 |
Он там не нужен.
Я ставил, для того, чтоб регулировать в дежурном режиме подсветку ЖКИ, но как оказалось это делаеться програмно. Так что его можно не ставить))
Так как место под резистор к негативным последствим не ведёт, то я его и не убрал. __________________
|
|
|
|
|
21.02.2012, 08:52
|
#3423
|
|
Бан за нарушения
Реєстрація: 06.11.2007
Звідки Ви: Донецк, зона АТО
Дописи: 19.780
сказав Дякую: 5.789
сказали Дякую 17.705 раз(и) в 6.926 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Цитата:
Допис від МСВ
Ребята, внимание! На плате контроллера у меня была "бяка". Не исключено, что у кого-то это может повториться.
|
Нашел такое еще на трех платах из десяти оставшихся.
Коллеги, проверяйте платы перед пайкой, все таки монтаж довольно плотный.
Просмотреть под лупой не сложно, а хлопот потом меньше
__________________
[I][B][COLOR=blue]С уважением, Сергей Таранченко[/COLOR][/B][/I]
|
|
|
|
|
Ці 3 користувач(ів) сказали Дякую Starcomputer за це повідомлення:
|
|
|
22.02.2012, 15:56
|
#3424
|
|
Живу я тут
Реєстрація: 19.10.2011
Звідки Ви: Одесса
Дописи: 120
сказав Дякую: 11
сказали Дякую 25 раз(и) в 15 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Люди добрые! Тупик полный! Помогите! При попытке прошить EEPROM Меги натыкаюсь на ошибку (см. картинку) при этом PROGRAM прошивается нормально. Фьюзы в норме. Что не пытался сделать - результат один и тот же. Причем это уже втроая Мега. Первую допрошивался, что ошибочно установил фьюз SPIEN и теперь вообще с ней сделать ничего не могу. По всей вероятности ее можно вылечить только "унитазолом". Короче говоря, ребята, если кто сталкивался с такой проблемой - ПИШИТЕ!!! Жду ответа как соловей лета.
|
|
|
|
|
22.02.2012, 16:11
|
#3425
|
|
Бан за нарушения
Реєстрація: 04.01.2009
Звідки Ви: Полтава
Дописи: 5.494
сказав Дякую: 6.242
сказали Дякую 5.758 раз(и) в 2.264 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
МСВ, Где картинка-то?
__________________
|
|
|
|
|
23.02.2012, 10:54
|
#3426
|
|
Придивляюся
Реєстрація: 05.09.2011
Звідки Ви: Кишинев
Дописи: 18
сказав Дякую: 4
сказали Дякую 0 раз(и) в 0 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===

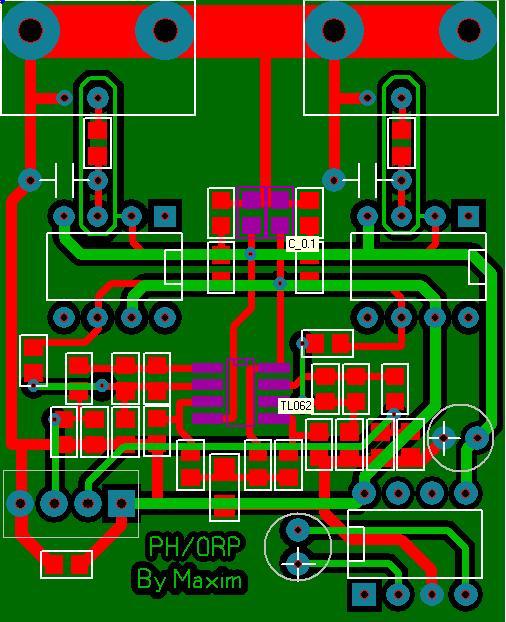

Доброго всем дня, вопрос про усилок PH и ORP
1. на плате обнаружены 2 конденсатора которых нет в схеме Контроллер-V.3/Новый контроллер-3.spl7, на фото 2 по 0.1, нужны они ?
2. почему на плате используется TL062 а не LM358 как в схеме ?
Спосибо за внимание.
Востаннє редагував telepuzic: 23.02.2012 о 11:37..
|
|
|
|
|
23.02.2012, 11:37
|
#3427
|
|
Бан за нарушения
Реєстрація: 06.11.2007
Звідки Ви: Донецк, зона АТО
Дописи: 19.780
сказав Дякую: 5.789
сказали Дякую 17.705 раз(и) в 6.926 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Схема старая.
__________________
[I][B][COLOR=blue]С уважением, Сергей Таранченко[/COLOR][/B][/I]
|
|
|
|
|
23.02.2012, 11:39
|
#3428
|
|
Придивляюся
Реєстрація: 05.09.2011
Звідки Ви: Кишинев
Дописи: 18
сказав Дякую: 4
сказали Дякую 0 раз(и) в 0 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Цитата:
Допис від Starcomputer
Схема старая.
|
А новая в каком архиве ?
|
|
|
|
|
23.02.2012, 11:42
|
#3429
|
|
Бан за нарушения
Реєстрація: 06.11.2007
Звідки Ви: Донецк, зона АТО
Дописи: 19.780
сказав Дякую: 5.789
сказали Дякую 17.705 раз(и) в 6.926 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Не делал еще.
__________________
[I][B][COLOR=blue]С уважением, Сергей Таранченко[/COLOR][/B][/I]
|
|
|
|
|
23.02.2012, 12:29
|
#3430
|
|
Живу я тут
Реєстрація: 19.10.2011
Звідки Ви: Одесса
Дописи: 120
сказав Дякую: 11
сказали Дякую 25 раз(и) в 15 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Цитата:
Допис від sae74
МСВ, Где картинка-то?
|
Сегодня картинку выложу. Вчера срочно начались проблемы с электроэнергией. Поэтому сори.
|
|
|
|
|
23.02.2012, 14:46
|
#3431
|
|
Живу я тут
Реєстрація: 19.10.2011
Звідки Ви: Одесса
Дописи: 120
сказав Дякую: 11
сказали Дякую 25 раз(и) в 15 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Пока с картинкой проблемка. Однако, происходит следующее: прошиваю как по теории и практике других, в правильной последовательности. Как доходит дело до прошивки EEPROM начинает выдавать сообщения: "ОшибкаЕ, @=0000, надо:28 а есть:FF, повторить?" И три ответа "Да", "Нет", "Сброс". Кликаешь ОК, выкидавает следующее аналогичное сообщение, но уже по другой ячейке и т.д. При этом если долго и много клацать ОК, то записывает. Что это такое и как с этим бороться? Такая проблема может быть и у других ребят, может кто знает?
|
|
|
|
|
23.02.2012, 14:50
|
#3432
|
|
Модератор Винницкого клуба аквариумистов
Реєстрація: 22.05.2009
Звідки Ви: Варшава-Вишенка
Дописи: 12.801
сказав Дякую: 2.464
сказали Дякую 5.200 раз(и) в 3.381 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Цитата:
Допис від Пупс
В субботу получил свой ЖКИ
|
Откуда заказывали?
__________________
Танцуют звезды и луна © Как там начало?
guns don't kill people, people kill people
[URL="http://www.aquaforum.ua/showthread.php?p=3238854#post3238854"][B][I][SIZE="4"][COLOR="Red"][FONT="Courier New"]Светодиоды Cree XT-E, термокомпаунд, драйвера Mean Well[/FONT][/COLOR][/SIZE][/I][/B][/URL]
__________________
|
|
|
|
|
23.02.2012, 15:21
|
#3433
|
|
Бан за нарушения
Реєстрація: 06.11.2007
Звідки Ви: Донецк, зона АТО
Дописи: 19.780
сказав Дякую: 5.789
сказали Дякую 17.705 раз(и) в 6.926 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
МСВ,
Сергей, попробуй так:
Жмешь F2. Вылетает окно с настройкой задержки записи. По умолчанию стоит 3 (хотя автор проги пришет, что по умолчанию 6).
Попробуй увеличить это значение до 6...8..10 и перепрошить EEPROM.
__________________
[I][B][COLOR=blue]С уважением, Сергей Таранченко[/COLOR][/B][/I]
|
|
|
|
|
23.02.2012, 16:24
|
#3434
|
|
Бан за нарушения
Реєстрація: 06.11.2007
Звідки Ви: Донецк, зона АТО
Дописи: 19.780
сказав Дякую: 5.789
сказали Дякую 17.705 раз(и) в 6.926 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Приехали платы усилков.
В субботу отправлю ВСЕ оставшиеся заказы
__________________
[I][B][COLOR=blue]С уважением, Сергей Таранченко[/COLOR][/B][/I]
|
|
|
|
|
Ці 2 користувач(ів) сказали Дякую Starcomputer за це повідомлення:
|
|
|
23.02.2012, 20:49
|
#3435
|
|
Живу я тут
Реєстрація: 19.10.2011
Звідки Ви: Одесса
Дописи: 120
сказав Дякую: 11
сказали Дякую 25 раз(и) в 15 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Цитата:
Допис від Starcomputer
МСВ,
Сергей, попробуй так:
Жмешь F2. Вылетает окно с настройкой задержки записи. По умолчанию стоит 3 (хотя автор проги пришет, что по умолчанию 6).
Попробуй увеличить это значение до 6...8..10 и перепрошить EEPROM.
|
Сережа, огромное спасибо за рекомендацию. Сделал по-твоему - поставил задержку 6 и все получилось. Мега прошита, а теперь по какому HEX - файлу прошивать Тинку?
|
|
|
|
|
|
|
