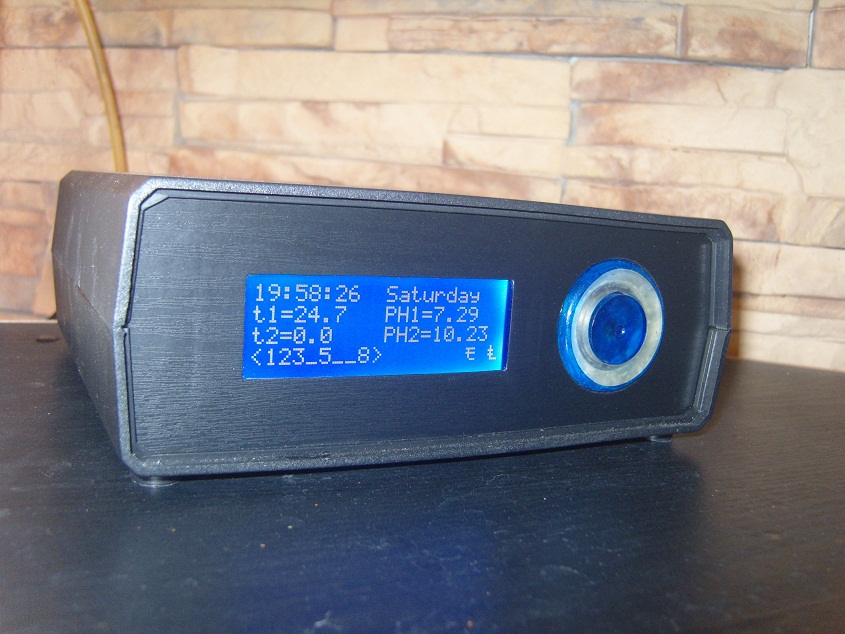

Изготовление акваконтроллера

[klimnet]

chack, я не вижу в этом смысла, компрессор удаляет СО2, при подключении инверсии падает весь смысл накачки СО2, контролем занимается датчик РН, при превышении параметра закрывается клапан, здесь нельзя делать ""ИЛИ". Для сброса углекислоты можно применить продувку, но это уже другое, это отдельное включение, но ни как не "ИЛИ".

[klimnet]

Хочу спросить совета, кто пробовал организовать силовую часть на реле? Во вложениях схема и типы реле. Почему предлагаю, цена та же, но габариты меньше т.к. отсутствует потребность в радиаторе.

[chack]

Реле рулят! Тем более, что есть масса готовых решений на любой запрос.
Но на тиристорах радиатор тоже не нужен. Они не греются критично.

[klimnet]

chack, это я тоже видел, просто те реле которые я хочу применить по габаритам меньше.

Допис від chack

Но на тиристорах радиатор тоже не нужен. Они не греются критично.

Ну это смотря какую нагрузку подключить, если освещения ватт на 600, то радиатор нужен.

[chack]

Допис від klimnet

если освещения ватт на 600

зачем приводить несуществующие примеры? У большинства свет не превышает 300Вт. Но, пусть будет 600. Тогда ток 2.72А. При падении 0.5В на открытом симисторе это 1.36Вт. До т1.5Вт можно без радиатора. Но и поставить один меленький радиатор не составить проблемы. Но до 300Вт корпус симистора - холодный.

[Starcomputer]

Допис від chack

зачем приводить несуществующие примеры?

Почему несуществующие ? У меня 770 ватт

[klimnet]

Starcomputer, нужно сделать подветку по продаже запчастей и т.д. для контроллера, интерес у людей есть, но не й всех есть навыки изготовления плат или не могут купить некоторые детали, или человек может изготовить плату и все запаять, а прошить проц боится.
У себя в городе я бы помог.

[chack]

Я в том плане, что очень мало таких примеров. На такую мощность и реле подбирать нужно серьезно.
Хотя мне реле вариант очень нравится. Надежней что-ли...

[klimnet]

В добавок к верхнему посту, я не прост так добавил даташит реле. Хочу использовать их именно из учета габаритов т.к. "ИЛИ" не нужен.

[kapelan]

пытаюсь разобратся с аккумулятором:
Для разных аккумуляторов нужны разные токи зарядки.
как AtMega его заряжает в этом контроллере?
Батарея на постоянной зарядке или есть какои-нить таймер?

[atom]

kapelan, Током примерно 20мА, до напряжения которое Вы установили в настройках....

[kapelan]

Допис від atom

kapelan, Током примерно 20мА....

вот этот момент не понятен, поясню:
1. AtMega не может регулировать ток.
Таким образом I=U/R где U=5В R =220 Ом => I=5/220= 0.04А

Допис від atom

kapelan... до напряжения которое Вы установили в настройках....

2. Напряжение AtMega тоже менять не может.

Допис від chack

Но все равно аккум от мобилки со-временем раздувает...

видимо идет постоянная зарядка слабым током?

Кто нить пробовал помярять ток в течении суток, имею в виду может таки таймер стоит, иначе аккумумляторы будут убиватся довольно быстро.

[nikservice]

Кто нить пробовал помярять ток в течении суток, имею в виду может таки таймер стоит, иначе аккумумляторы будут убиватся довольно быстро.[/QUOTE]

Ток заряда ограничивается резистором и рассчитывается исходя из:
напряжение питания - минус падение на диоде через который запитан контроллер - минус напряжение на аккумуляторе. Исходя из всего этого зарядный ток составляет не десятки, а единицы миллиампер. А напряжение - до которого будет продолжаться заряд выставляется через программу, у меня стоит 4,2в.

[kapelan]

Допис від nikservice

... напряжение - до которого будет продолжаться заряд выставляется через программу, у меня стоит 4,2в.

Напряжение AtMega менять не может.
в этой схеме она так-же не может померять напряжение.
В том-то и дело: сдается мне это "регулируемое напряжение" не должно работать.
Думаю идет круглосуточная подзарядка, дазве только сам аккумулятор не имеет собственного контроля перезарядки

[chack]

Но все равно аккум от мобилки со-временем раздувает...
