Старий 23.07.2013, 13:58
Контроллер на базе Arduino Mega 2560 + 3.2" TFT Touch LCD + Android
Бан за нарушения

Реєстрація: 04.01.2009
Звідки Ви: Полтава
Дописи: 5.494
Надіслати повідомлення для sae74 на ICQ Надіслати повідомлення для sae74 на Skype


сказав Дякую: 6.242
сказали Дякую 5.758 раз(и) в 2.264 повідомленні
sae74 sae74 поза форумом 23.07.2013, 13:58
Рейтинг: (14 голосов - 5,00 средняя оценка)

Какое то время назад решил я собрать свой вариант контроллера для аквариума.
На долго затянулся этот процесс.
Идейным вдохновителем стал Pimass,а автором графики и дизайна экранов его девушка Виктория. За что им огромное спасибо. У меня фантазии так и не хватило.

Вот на чем собран контроллер


************************************************** *************************

mega 2560
экран 3,2

переходник между экраном и ардуиной

часы RTC DS1307

Переходник нужно перепаивать 8 проводов.

У меня в теме есть плата этого переходника с часами, делителем напряжения для пш. но собирать еее нужно самому. Детали стоят копейки. Плату можно заказать у китайцев но минимум 10 штук. или у меня есть еще парочка по 5 долларов.
Тогда все аккуратно без соплей и не нужно танцев с бубном.

Это минимум что нужно для запуска программы.
Еще блок питания на 5 вольт, если будут вентиляторы то и на 12 вольт. вот такой на два напряжения 12 и 5 вольт сразу.

Для управления каналами до 24 вольт можно использовать сборку на 4 канала или на 1 канал

Для нагрузки на 220 вольт такие реле, но я использую силовую плату на симисторах.
ПШ усилитель собрать самому, лан модуль стоит 14-17 долларов, но не стоит его брать, у меня реализовано только мониторинг на андроид телефон и дальше развивать нет времени.

Датчик температуры для пресной воды

************************************************** *************************




Контроллер имеет 9 каналов для подключения нагрузки.
На каждый канал до 7 отдельных программ.
Дополнительно канал на работу с фильтром (временное отключение). Канал управления кулером охлаждения LED светильника.
Часы реального времени.


Можно подключить следующие датчики контроля:
4 датчика температуры
4 пш электрода
2 ультразвуковых датчика уровня воды

Каждый датчик можно одновременно использовать для управления несколькими каналами. Например:
1 канал осуществляет подачу СО2 согласно данным с электрода ПШ до уровня 6.00
2 канал следит что бы показания с того же электрода и как только показания достигнут 5.5 начнет работать компрессор и подавать воздух в аквариум.

Что умеет делать контроллер:
1. включать свет по таймеру (рассвет/закат)
2. контроль температуры обогрев/охлаждение
3. контроль СО2 повышение/понижение
4. контроль уровня воды слив/долив
5. подача удо или других жидкостей
6. каждый канал имеет регулировку PWM (шим) уровня,
есть возможность выбирать PWM частоту для всех каналов сразу, следующие значения в Гц: 3000, 2500, 2000, 1500, 1000, 500
7. калибровка дозатора УДО, Подача УДО с точностью 0,5 мл.
8. калибровка ПШ электродов
9. отключение фильтра от 10 до 50 минут
Пункты с 2 по 5 можно ограничить по времени. Например контроль CO2 с 8-00 до 19-00

В планах:
1 Подключить LAN модуль для управлением контроллером
2 Сделать ведение ЛОГ файла данных
3 Сделать управление помпой течения для моря

Необходима помощь в разработке силовой исполнительной платы
Буду рад любой помощи.



Главный экран
Скрытый текст



Пример работы с программы, немного устаревшая версия.


Исходники можно скачать тут
Данная версия работает у меня уже давно и вроде бы стабильно.
Есть некоторые "баги" но их исправляю.
Если я смог сделать, то Вы уж точно сможете.....


Инструкция по сборке
Тут

Для тех кто захочет повторить «MegashildSAE»
Тут

Новое в контроллере: 22 февраля 2015г.
1. Убрал внешний ЕЕПРОМ, все хранится на ардуине.
2. Заменил поплавковые датчики уровня воды 4 шт, на 2 ультразвуковых.
3. Сделал калибровку уровня воды для срабатывания датчика.
4. Добавил экран с отображением состояний выходных каналов в Диаграмме.

Востаннє редагував sae74: 23.02.2016 о 07:17..
Переглядів: 414924
Відповісти з цитуванням
Ці 62 користувач(ів) сказали Дякую sae74 за це повідомлення:
Afra (19.03.2015), Aleks34 (05.05.2015), Alex1970 (02.03.2016), alexhaf (03.06.2018), alex_zm (08.01.2017), AndrewUh (02.04.2017), andreymakaroff (01.04.2016), Asrok (27.10.2016), avk71 (20.12.2015), chikvlad (03.12.2017), DEaD_MOPO3 (27.10.2013), Dimgat (28.07.2017), EVGENIYS (24.07.2013), frozen (22.03.2015), GOREZ (23.07.2013), Heet (18.03.2015), iris_ko (12.03.2016), Koroba (03.04.2015), LVit (24.10.2013), maksim_pw (06.05.2015), maxkor1973 (08.07.2015), Mike Creative (19.03.2015), nanolab (20.04.2015), nikservice (18.09.2013), Opsis (05.05.2014), paradox860 (25.02.2015), pimass (23.07.2013), radiys (24.07.2013), Robby (08.07.2014), Rulik (12.10.2016), Ruslan.Kuchma (16.11.2015), ryajentzev (24.01.2016), s2dd (23.07.2013), Salton (26.07.2013), SeamanOfFortune (06.04.2015), Sem (23.07.2013), Sergey75 (01.03.2014), Sergeyg (24.07.2013), Sergio_Bad (23.04.2015), silversilversilver (19.04.2015), spav777 (23.07.2013), Starcomputer (23.07.2013), TakedaMaru (11.08.2013), Udav4ik (16.10.2015), UraUta (23.07.2013), US5TC (22.03.2015), usaty (14.05.2015), vettan (01.04.2015), viv1976 (24.07.2013), vivat_ko (23.07.2013), VOKA (25.07.2013), vsg (16.11.2013), Zoran_v (19.03.2015), zps (08.01.2017), Вечно Молодой (17.11.2013), Дима11 (21.07.2014), дух святой истины (23.07.2013), Игорь-1 (31.10.2014), КЫСЬ (11.02.2014), Маркес (23.07.2013), Снегозавр (03.03.2015), старик (24.07.2013)
Старий 14.09.2014, 21:22   #421
Бан за нарушения


Реєстрація: 04.01.2009
Звідки Ви: Полтава
Дописи: 5.494
сказав Дякую: 6.242
сказали Дякую 5.758 раз(и) в 2.264 повідомленні
Надіслати повідомлення для sae74 на ICQ Надіслати повідомлення для sae74 на Skype
Re: Контроллер на базе Arduino Mega 2560 + 3.2" TFT Touch LCD ===www.aquaforum.ua===

Ну у меня так работает уже пол года,если не больше.


__________________

sae74 поза форумом   Відповісти з цитуванням
Старий 07.10.2014, 14:14   #422
Придивляюся


Реєстрація: 01.09.2011
Звідки Ви: Ставропольский краи
Дописи: 78
сказав Дякую: 27
сказали Дякую 49 раз(и) в 28 повідомленні
Re: Контроллер на базе Arduino Mega 2560 + 3.2" TFT Touch LCD ===www.aquaforum.ua===

Цитата:
Допис від sae74 Переглянути допис
Попытка собрать все в одном корпусе.
А мне кажется дисплей нужно красиво оформить и вынести в отдельный от розеток корпус.
__________________
Сообщество аквариумистов КМВ www.aquakmv.com

paradox860 поза форумом   Відповісти з цитуванням
Старий 07.10.2014, 14:40   #423
Модератор Винницкого клуба аквариумистов


Аватар для pimass

Реєстрація: 22.05.2009
Звідки Ви: Варшава-Вишенка
Дописи: 12.801
сказав Дякую: 2.464
сказали Дякую 5.200 раз(и) в 3.381 повідомленні
Re: Контроллер на базе Arduino Mega 2560 + 3.2" TFT Touch LCD + Android ===www.aquaforum.ua===

Возможны варианты с наводками ИМХО

Отправлено с моего K00G через Tapatalk
__________________
Танцуют звезды и луна © Как там начало?

guns don't kill people, people kill people

[URL="http://www.aquaforum.ua/showthread.php?p=3238854#post3238854"][B][I][SIZE="4"][COLOR="Red"][FONT="Courier New"]Светодиоды Cree XT-E, термокомпаунд, драйвера Mean Well[/FONT][/COLOR][/SIZE][/I][/B][/URL]


__________________

pimass поза форумом   Відповісти з цитуванням
Старий 07.10.2014, 16:57   #424
Бан за нарушения


Реєстрація: 04.01.2009
Звідки Ви: Полтава
Дописи: 5.494
сказав Дякую: 6.242
сказали Дякую 5.758 раз(и) в 2.264 повідомленні
Надіслати повідомлення для sae74 на ICQ Надіслати повідомлення для sae74 на Skype
Re: Контроллер на базе Arduino Mega 2560 + 3.2" TFT Touch LCD ===www.aquaforum.ua===

Цитата:
Допис від paradox860 Переглянути допис
А мне кажется дисплей нужно красиво оформить и вынести в отдельный от розеток корпус.
Первый контроллер так и собрал, мозги с дисплеем в одном маленьком корпусе, а вся силовая часть в другом, а БП и драйвера в третьем.


__________________

sae74 поза форумом   Відповісти з цитуванням
Старий 08.10.2014, 08:19   #425
Придивляюся


Реєстрація: 01.09.2011
Звідки Ви: Ставропольский краи
Дописи: 78
сказав Дякую: 27
сказали Дякую 49 раз(и) в 28 повідомленні
Re: Контроллер на базе Arduino Mega 2560 + 3.2" TFT Touch LCD ===www.aquaforum.ua===

Такой дисплей так и тянутся руки врезать в крышку, и сделать функцию построения графиков изменения температуры ПШ и т.д, чтоб как заставка в спящем режиме на экран выводилась или часики красивые (как на винде скринсэйвер).
__________________
Сообщество аквариумистов КМВ www.aquakmv.com

paradox860 поза форумом   Відповісти з цитуванням
cказали "Дякую" paradox860 за цей допис:
sae74 (08.10.2014)
Старий 08.10.2014, 11:30   #426
Бан за нарушения


Реєстрація: 04.01.2009
Звідки Ви: Полтава
Дописи: 5.494
сказав Дякую: 6.242
сказали Дякую 5.758 раз(и) в 2.264 повідомленні
Надіслати повідомлення для sae74 на ICQ Надіслати повідомлення для sae74 на Skype
Re: Контроллер на базе Arduino Mega 2560 + 3.2" TFT Touch LCD ===www.aquaforum.ua===

Цитата:
Допис від paradox860 Переглянути допис
Такой дисплей так и тянутся руки врезать в крышку, и сделать функцию построения графиков изменения температуры ПШ и т.д, чтоб как заставка в спящем режиме на экран выводилась или часики красивые (как на винде скринсэйвер).
В планах и есть такое,но честно говоря - лень


__________________

sae74 поза форумом   Відповісти з цитуванням
Старий 26.10.2014, 20:21   #427
Придивляюся


Реєстрація: 23.06.2013
Звідки Ви: СПб
Дописи: 38
сказав Дякую: 2
сказали Дякую 8 раз(и) в 8 повідомленні
Re: Контроллер на базе Arduino Mega 2560 + 3.2" TFT Touch LCD ===www.aquaforum.ua===

при большой нагрузке сильно греется транзистор 50n06, нагрузка 1.5А, подаю 12В получаю после транзистора 8.6В, так и должно или где то я ошибку допустил?

lissyara поза форумом   Відповісти з цитуванням
Старий 26.10.2014, 20:27   #428
Бан за нарушения


Реєстрація: 04.01.2009
Звідки Ви: Полтава
Дописи: 5.494
сказав Дякую: 6.242
сказали Дякую 5.758 раз(и) в 2.264 повідомленні
Надіслати повідомлення для sae74 на ICQ Надіслати повідомлення для sae74 на Skype
Re: Контроллер на базе Arduino Mega 2560 + 3.2" TFT Touch LCD ===www.aquaforum.ua===

lissyara, 60 вольт 50 ампер выдерживает.
так что где то вы ошиблись.
без нагрузки сколько на выходе вольт?


__________________

sae74 поза форумом   Відповісти з цитуванням
Старий 27.10.2014, 05:49   #429
Придивляюся


Реєстрація: 23.06.2013
Звідки Ви: СПб
Дописи: 38
сказав Дякую: 2
сказали Дякую 8 раз(и) в 8 повідомленні
Re: Контроллер на базе Arduino Mega 2560 + 3.2" TFT Touch LCD ===www.aquaforum.ua===

без нагрузки 12, может быть такое что транзисторы не полностью открываются?

lissyara поза форумом   Відповісти з цитуванням
Старий 27.10.2014, 19:36   #430
Бан за нарушения


Реєстрація: 04.01.2009
Звідки Ви: Полтава
Дописи: 5.494
сказав Дякую: 6.242
сказали Дякую 5.758 раз(и) в 2.264 повідомленні
Надіслати повідомлення для sae74 на ICQ Надіслати повідомлення для sae74 на Skype
Re: Контроллер на базе Arduino Mega 2560 + 3.2" TFT Touch LCD ===www.aquaforum.ua===

Цитата:
Допис від lissyara Переглянути допис
без нагрузки 12, может быть такое что транзисторы не полностью открываются?
Если не включен режим "ШИМ" - то транзистор открывается полностью, что и показывает напряжение без нагрузки.
Может что то не то с нагрузкой?
Если напрямую ее к источнику питания подключить - падение напряжения есть?


__________________

sae74 поза форумом   Відповісти з цитуванням
cказали "Дякую" sae74 за цей допис:
чмо (13.03.2015)
Старий 27.10.2014, 20:29   #431
Придивляюся


Реєстрація: 23.06.2013
Звідки Ви: СПб
Дописи: 38
сказав Дякую: 2
сказали Дякую 8 раз(и) в 8 повідомленні
Re: Контроллер на базе Arduino Mega 2560 + 3.2" TFT Touch LCD ===www.aquaforum.ua===

если на прямую то все нормально 12В и не проседает, еще один нюанс есть у меня, на каждом канале по два реле параллельно:
- 12В через 50n06;
- 220В через оптопару.

может это как то связано?

lissyara поза форумом   Відповісти з цитуванням
Старий 27.10.2014, 20:32   #432
Бан за нарушения


Реєстрація: 04.01.2009
Звідки Ви: Полтава
Дописи: 5.494
сказав Дякую: 6.242
сказали Дякую 5.758 раз(и) в 2.264 повідомленні
Надіслати повідомлення для sae74 на ICQ Надіслати повідомлення для sae74 на Skype
Re: Контроллер на базе Arduino Mega 2560 + 3.2" TFT Touch LCD ===www.aquaforum.ua===

Цитата:
Допис від lissyara Переглянути допис
если на прямую то все нормально 12В и не проседает, еще один нюанс есть у меня, на каждом канале по два реле параллельно:
- 12В через 50n06;
- 220В через оптопару.

может это как то связано?
У меня так же.
если без нагрузки на выходе 12 вольт- а с нагрузкой меньше - то дело точно либо в нагрузке либо в транзисторе.
на других каналах так же падает? Греется с этой нагрузкой?


__________________

sae74 поза форумом   Відповісти з цитуванням
Старий 27.10.2014, 21:28   #433
Придивляюся


Реєстрація: 23.06.2013
Звідки Ви: СПб
Дописи: 38
сказав Дякую: 2
сказали Дякую 8 раз(и) в 8 повідомленні
Re: Контроллер на базе Arduino Mega 2560 + 3.2" TFT Touch LCD ===www.aquaforum.ua===

на других не проверял пока, проверю.

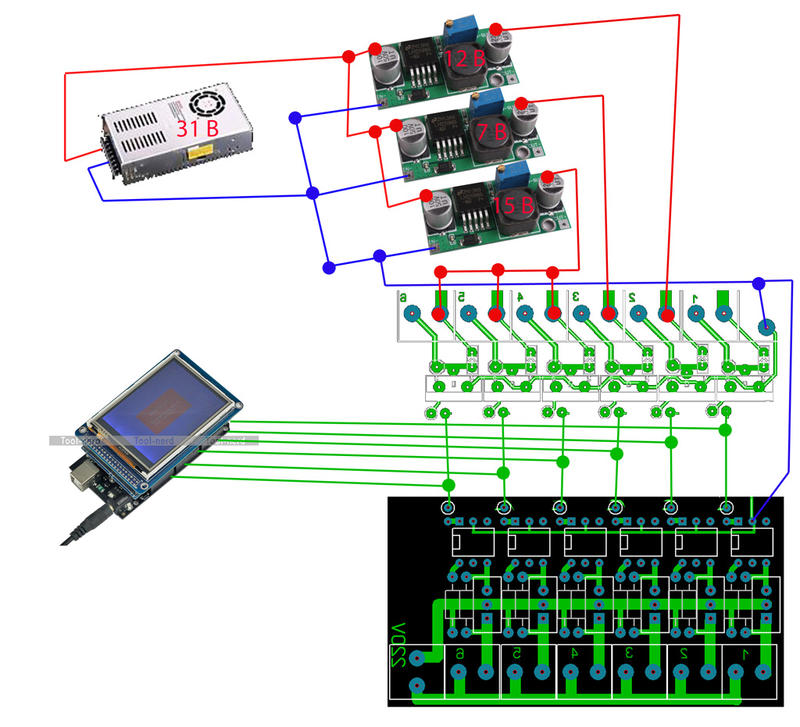

вот моя принципиальная схема:
Мініатюри долучень
Щоб збільшити малюнок, клацніть по ньому
Назва:  Без-имени-1.jpg
Переглядів: 772
Розмір:  113,8 КБ
ID:	463700

lissyara поза форумом   Відповісти з цитуванням
Старий 27.10.2014, 21:33   #434
Бан за нарушения


Реєстрація: 04.01.2009
Звідки Ви: Полтава
Дописи: 5.494
сказав Дякую: 6.242
сказали Дякую 5.758 раз(и) в 2.264 повідомленні
Надіслати повідомлення для sae74 на ICQ Надіслати повідомлення для sae74 на Skype
Re: Контроллер на базе Arduino Mega 2560 + 3.2" TFT Touch LCD ===www.aquaforum.ua===

lissyara, Немного не понял.
Если силовая по моей схеме-то общий "+" а с транзистор управляет "-".


__________________

sae74 поза форумом   Відповісти з цитуванням
cказали "Дякую" sae74 за цей допис:
чмо (13.03.2015)
Старий 27.10.2014, 21:39   #435
Придивляюся


Реєстрація: 23.06.2013
Звідки Ви: СПб
Дописи: 38
сказав Дякую: 2
сказали Дякую 8 раз(и) в 8 повідомленні
Re: Контроллер на базе Arduino Mega 2560 + 3.2" TFT Touch LCD ===www.aquaforum.ua===

так у меня тоже транзисторы "-" расправляют, а "+" тоже общий, но на определенные каналы нужен разный "+". По твоей схеме "+" не играет никакой роли для транзисторов, поэтому я и разделил его по моим потребностям, или так нельзя?

lissyara поза форумом   Відповісти з цитуванням
cказали "Дякую" lissyara за цей допис:
чмо (13.03.2015)


Share/Bookmark

Відповідь


Тут присутні: 1 (учасників - 0 , гостей - 1)


Ваші права у розділі
Ви не можете створювати теми
Ви не можете писати дописи
Ви не можете долучати файли
Ви не можете редагувати дописи

BB-код є Увімк.
Усмішки Увімк.
[IMG] код Увімк.
HTML код Вимк.

Швидкий перехід


Часовий пояс GMT +3. Поточний час: 06:19.


vBulletin 3.8.7 ; Copyright © 2000-2025 Jelsoft Enterprises Limited
Переклад: © Віталій Стопчанський, 2004-2010
(с)Бешлега Олександр Анатолійович, 2002-2025. Використання матеріалів сайту без посилання на джерело заборонено.
Дякуємо за ліцензійну версію форума компанію Барбус, представника торгової марки Sera в Україні.


no new posts
