Старий 29.05.2013, 10:27
Охлаждение аквариума проще простого! На основе куллеров.
Живу я тут

Реєстрація: 19.11.2012
Звідки Ви: Канев
Дописи: 434


сказав Дякую: 185
сказали Дякую 221 раз(и) в 125 повідомленні
AYakushkin AYakushkin поза форумом 29.05.2013, 10:27
Рейтинг: ()

Всем доброго времени суток!

Поскольку лето уже на носу и жара нам не подруга , решил я соорудить самодельную систему охлаждения на основе двух стандартных 70мм. куллеров.

И так по порядку:

1. Исходные материалы:

Щоб збільшити малюнок, клацніть по ньому
Назва:  Фото0225.jpg
Переглядів: 1688
Розмір:  44,5 КБ
ID:	338273 Щоб збільшити малюнок, клацніть по ньому
Назва:  Фото0226.jpg
Переглядів: 1593
Розмір:  44,0 КБ
ID:	338274

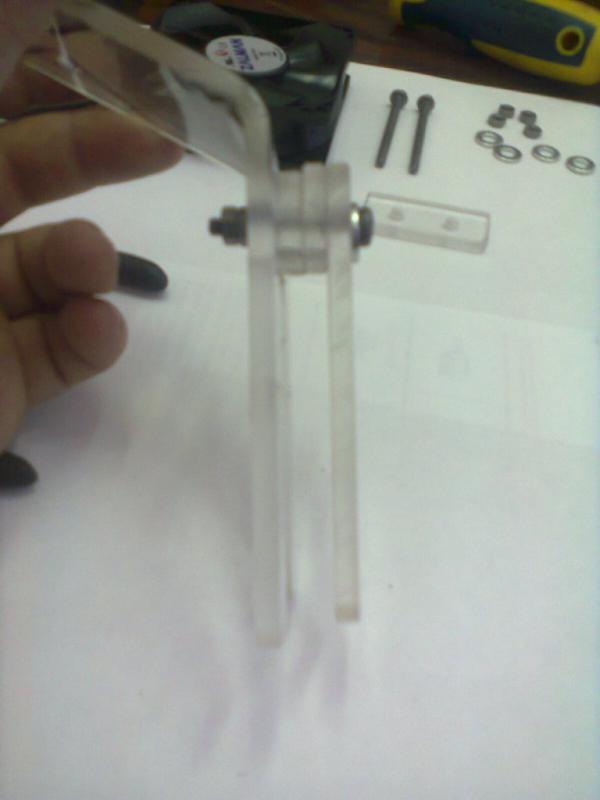

2. Основная деталь крепления (несущая так сказать) выполнена по принципу "сковородкодержателя":

Щоб збільшити малюнок, клацніть по ньому
Назва:  Фото0227.jpg
Переглядів: 1735
Розмір:  27,0 КБ
ID:	338275

Преимущество в том, что вы можете добавляя проставки, установить его на любую толщину стекла.

3. Крепим внтиляторы:

Щоб збільшити малюнок, клацніть по ньому
Назва:  Фото0218.jpg
Переглядів: 1853
Розмір:  42,4 КБ
ID:	338276 Щоб збільшити малюнок, клацніть по ньому
Назва:  Фото0219.jpg
Переглядів: 1587
Розмір:  41,0 КБ
ID:	338277
Щоб збільшити малюнок, клацніть по ньому
Назва:  Фото0221.jpg
Переглядів: 1582
Розмір:  38,2 КБ
ID:	338278 Щоб збільшити малюнок, клацніть по ньому
Назва:  Фото0222.jpg
Переглядів: 1608
Розмір:  36,7 КБ
ID:	338279

4. Добавляем "систему безопасности от вторжения пальцами детей" :

Щоб збільшити малюнок, клацніть по ньому
Назва:  229.jpg
Переглядів: 1598
Розмір:  60,7 КБ
ID:	338280

Вот такой вот получился "вертолет"!

Куллера будут соеденены паралельно и запитаны от БП от польской антенны с регулировкой.

О тестовых испытаниях напишу позже, скорее всего на выходных.

Надеюсь кому нибудь это руководство будет полезным.
Спасибо всем за внимание.

Переглядів: 61763
Відповісти з цитуванням
Ці 13 користувач(ів) сказали Дякую AYakushkin за це повідомлення:
Dani (29.05.2013), Danko137 (27.02.2021), demonik393 (07.06.2013), fail99 (29.05.2013), minnesota (14.02.2017), wal.skoba (19.06.2013), дим-димыч (13.06.2013), КРАК (15.06.2015), Маркес (16.03.2015), Петруха.Киев (15.06.2013), Р0ман (14.06.2013), Тарик (29.05.2013), тешнер (18.08.2015)
Старий 13.06.2013, 15:06   #31
Живу я тут


Реєстрація: 19.11.2012
Звідки Ви: Канев
Дописи: 434
сказав Дякую: 185
сказали Дякую 221 раз(и) в 125 повідомленні
Відповідь: Re: Охлаждение аквариума проще простого! На основе куллеров. ===www.aquaforum.ua===

Цитата:
Допис від дим-димыч Переглянути допис
И вот возник вопрос .Как контролировать температуру????Постоянно включать и выключать(очень хлопотно).Может есть какой термо щуп,или датчик(заранее прошу прощения просто не знаю как он правильно называеться)Если я правильно понимаю,то датчик или щуп ставиться в цепь до кулеров по принципу нагревателя и как только тепература стала повышаться он включается.Аквариум охладился до нужной тепературы и произошло отключение.Может кто знает где можно купить в Киеве такую штуковину ???? Большое всем спасибо за понимание.С.Ув.Дмитрий
Такая штуковина называется терморегулятор. Тут или покупать или самому городить.
Но по моему опыту, за целый день температура ниже 24 градусов не опустилась... может просто подобрать скорость вращения куллеров да и все...

AYakushkin поза форумом   Відповісти з цитуванням
Старий 13.06.2013, 16:22   #32
Живу я тут


Аватар для briz07

Реєстрація: 06.01.2012
Звідки Ви: Киев
Дописи: 4.168
сказав Дякую: 2.683
сказали Дякую 2.625 раз(и) в 1.679 повідомленні
Re: Охлаждение аквариума проще простого! На основе куллеров. ===www.aquaforum.ua===

Dani,
да не очень массивная плата - размер спичечный коробок.

briz07 поза форумом   Відповісти з цитуванням
Старий 13.06.2013, 16:25   #33
Живу я тут


Аватар для briz07

Реєстрація: 06.01.2012
Звідки Ви: Киев
Дописи: 4.168
сказав Дякую: 2.683
сказали Дякую 2.625 раз(и) в 1.679 повідомленні
Re: Відповідь: Re: Охлаждение аквариума проще простого! На основе куллеров. ===www.aquaforum.ua===

AYakushkin,
Цитата:
может просто подобрать скорость вращения куллеров да и все...
И температуру окружающей среды
дал же все явки и пароли, тут и тут.

Баланс сего мероприятия: 220 грн.
1. плата- 112 грн.
2. блок питания (соединения разъемы и пр. мелочь) - 58 грн.
3. кулера 80 мм 2 шт. - 50 грн.

Чего позволяет плата (подробно - читайте в инструкции).
- управление включением и отключением нагрузки. Не важно какое напряжение нагрузки 220В или 12 В. Если нагрузка больше 10 А, то необходимо докупать еще и реле.
- можно организовать как обогрев аквариума так и охлаждение.

Как не нужные вещи из аквариума выкинуты:
- термометр (обычный стеклянный, врал на 1 градус, показывал меньше чем в реальности).
- обогреватель.

Возможные недостатки:
- гистерезис заявлен 0,1 градус в реальности 0,2.
- необходимость гидроизоляции датчика температуры (и похоже, что это не датчик а микросхема, так утверждал продавец сего девайса
Для гидроизоляции закинул датчик в стеклянную трубку и залил аквариумным силиконом, на втором выходе из трубки надет обычный прозрачный ПВХ шланг (кажется от душа), для дальнейшего закрепления в крышке.

Ближе к зиме, будет переделка обогрева, под крышку тумбочки, на которой стоит аквариум будет установлен инфракрасный обогреватель (пленка, используемая для "теплого пола"). Аквариум сам аквариум двигать не придется. Ну а управление обогревом и охлаждением будет доверено плате, но на плату будет подаваться уже не 12 В, а 220В. Поэтому чуток придется повозиться...
Коротко описал, будут вопросы, буду отвечать.

briz07 поза форумом   Відповісти з цитуванням
Старий 13.06.2013, 17:07   #34
Живу я тут


Реєстрація: 04.02.2013
Звідки Ви: Киев-оболонь
Дописи: 953
сказав Дякую: 558
сказали Дякую 525 раз(и) в 326 повідомленні
Re: Відповідь: Re: Охлаждение аквариума проще простого! На основе куллеров. ===www.aquaforum.ua===

briz07,Добрый день.Спасибо всем,что ответили.Я так понял,что мне нужна плата за 112грн с датчиком???Вот пока было время и дочка спит,сходил на Петровку.Цена вопроса по плате с датчиком 350грн.Если на радио рынок ехать то 250грн.Есть вопрос где конкретно покупать и у кого???Цена в 112грн намного отличается от тех цен которые мне озвучили на Петровке. И еще есть вопрос по поводу изоляции датчика.Он идет в комплекте с платой и датчик не заизолирован???Или у датчика минимальная изоляция,что нужно дополнительно его изолировать???С.Ув.Дмитрий

Добавлено через 13 минут
briz07, С горем пополам открыл ваши миниатюры(видно комп глючит) разобрался в вашей накладной.Вам большое спасибо завтра поеду на радио рынок.А вопрос по изоляции меня датчика интерисует???С.Ув.Дмитрий


__________________


Востаннє редагував дим-димыч: 13.06.2013 о 17:21.. Причина: Добавлено сообщение
дим-димыч поза форумом   Відповісти з цитуванням
Старий 13.06.2013, 17:41   #35
Живу я тут


Аватар для Dani

Реєстрація: 18.04.2012
Звідки Ви: Киев, Borschagoff, CA
Дописи: 915
сказав Дякую: 247
сказали Дякую 357 раз(и) в 241 повідомленні
Надіслати повідомлення для Dani на ICQ
Re: Охлаждение аквариума проще простого! На основе куллеров. ===www.aquaforum.ua===

Цитата:
Допис від briz07 Переглянути допис
Dani,
да не очень массивная плата - размер спичечный коробок.
Я про те терморегуляторы, что в "Эпицентре", они ж под ДИН-рейку идут. По размерам 4-5 сигаретных пачек.

Dani поза форумом   Відповісти з цитуванням
Старий 13.06.2013, 20:55   #36
Живу я тут


Аватар для briz07

Реєстрація: 06.01.2012
Звідки Ви: Киев
Дописи: 4.168
сказав Дякую: 2.683
сказали Дякую 2.625 раз(и) в 1.679 повідомленні
Re: Відповідь: Re: Охлаждение аквариума проще простого! На основе куллеров. ===www.aquaforum.ua===

дим-димыч,
Для изоляции я брал стеклянную трубку, по диаметру подходящую для прохода датчика. Со стороны датчика я трубку залил аквариумным силиконом, а со стороны крепления проводов к плате, я одел обычную ПВХ трубку от душа. Таких шлангов полно на любом строй рынке. В крышке аквариума просверлил отверстие и в него вставил трубку с датчиком, а в ПВХ шланг вставил распорку из тонкого куска оргстекла.


Dani,
Эпицентровские терморегуляторы я видел, и в инет магазинах полно подобных, но они дороже и размер больше... Искал долго, а паяться самому не хотелось, проще готовое взять.

briz07 поза форумом   Відповісти з цитуванням
Старий 13.06.2013, 21:04   #37
Живу я тут


Аватар для Наутилус

Реєстрація: 20.01.2013
Звідки Ви: Харьков,Украина
Дописи: 318
сказав Дякую: 161
сказали Дякую 139 раз(и) в 52 повідомленні
Re: Охлаждение аквариума проще простого! На основе куллеров. ===www.aquaforum.ua===

Цитата:
Dani,
в выходные думаю свою ставить, надо будет уехать, а доливать воду не кому, буду ставить - сфоткаю.
Рискну ответить за
briz07,

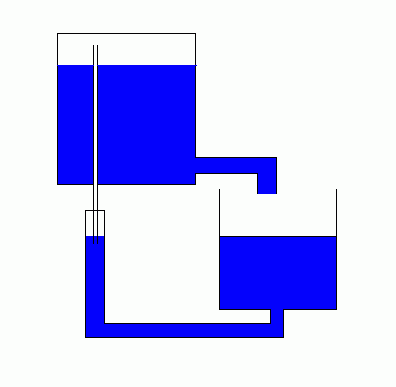

Такой аппарат долива придумал ещё Герон Александрийский,схема очень проста,и есть варианты изготовления.
Мініатюри долучень
Щоб збільшити малюнок, клацніть по ньому
Назва:  1.jpg
Переглядів: 489
Розмір:  31,4 КБ
ID:	342360   Щоб збільшити малюнок, клацніть по ньому
Назва:  2.gif
Переглядів: 511
Розмір:  3,2 КБ
ID:	342361   Щоб збільшити малюнок, клацніть по ньому
Назва:  3.gif
Переглядів: 466
Розмір:  2,1 КБ
ID:	342362
__________________
Единожды солгавши, кто тебе поверит.

Наутилус поза форумом   Відповісти з цитуванням
cказали "Дякую" Наутилус за цей допис:
briz07 (13.06.2013)
Старий 13.06.2013, 21:27   #38
Живу я тут


Аватар для briz07

Реєстрація: 06.01.2012
Звідки Ви: Киев
Дописи: 4.168
сказав Дякую: 2.683
сказали Дякую 2.625 раз(и) в 1.679 повідомленні
Re: Охлаждение аквариума проще простого! На основе куллеров. ===www.aquaforum.ua===

Наутилус,
Спасибо, но все еще проще

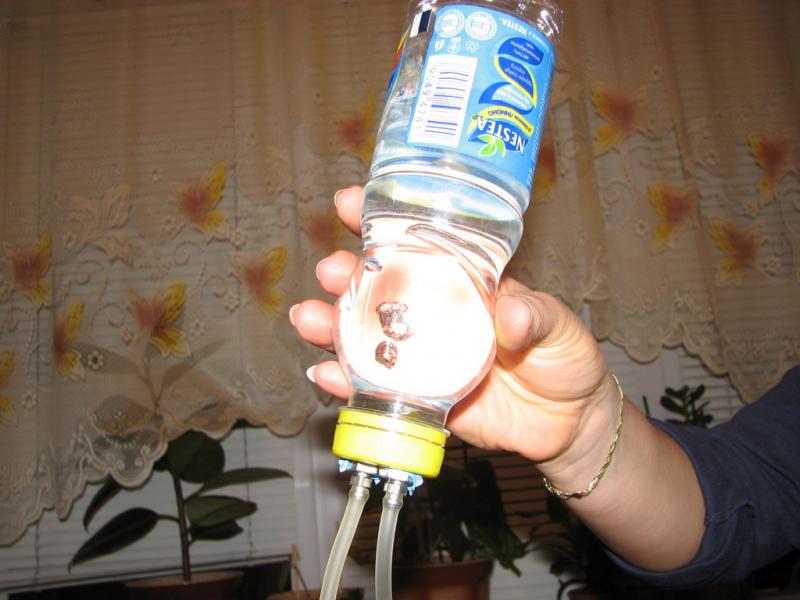

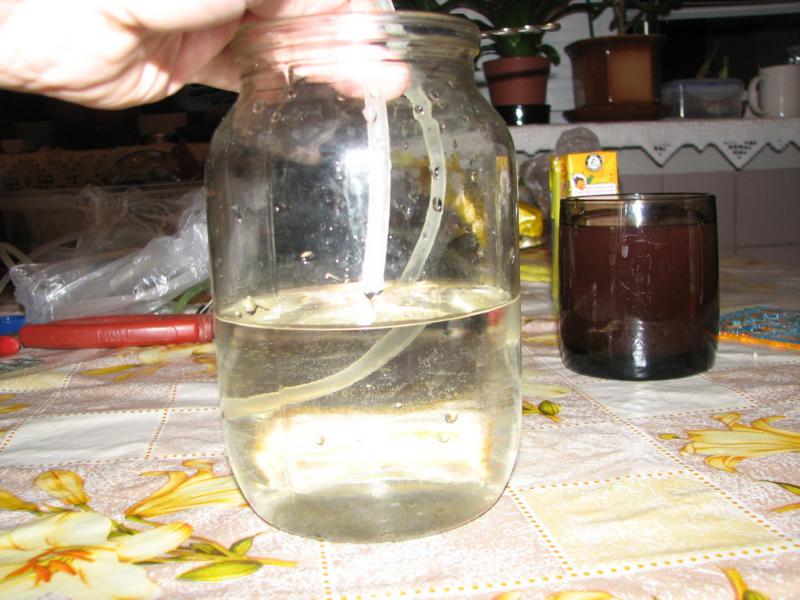

Прообраз в момент испытаний, работает или нет.
Одна трубка для долива воды, вторая - уровень при котором будет подсасываться воздух и начнется автодолив.
Трубку долива, надо ставить ниже уровня воды, чтобы не было шума при сливе воды.
Мініатюри долучень
Щоб збільшити малюнок, клацніть по ньому
Назва:  IMG_1757.jpg
Переглядів: 591
Розмір:  84,1 КБ
ID:	342366   Щоб збільшити малюнок, клацніть по ньому
Назва:  IMG_1749.jpg
Переглядів: 522
Розмір:  53,3 КБ
ID:	342367   Щоб збільшити малюнок, клацніть по ньому
Назва:  IMG_1748.jpg
Переглядів: 510
Розмір:  69,7 КБ
ID:	342368

briz07 поза форумом   Відповісти з цитуванням
Ці 3 користувач(ів) сказали Дякую briz07 за це повідомлення:
Dani (14.06.2013), wket (17.02.2014), Наутилус (13.06.2013)
Старий 13.06.2013, 23:02   #39
Живу я тут


Реєстрація: 04.02.2013
Звідки Ви: Киев-оболонь
Дописи: 953
сказав Дякую: 558
сказали Дякую 525 раз(и) в 326 повідомленні
Re: Відповідь: Re: Охлаждение аквариума проще простого! На основе куллеров. ===www.aquaforum.ua===

AYakushkin, Вечер добрый.Вот работает система охлаждения. Две восмидесятки и регулируемый блок питания-стоит переключатель на 9в.Начал охлаждение вчера.С 30град упало до 25град.Это период с 17.00 до 21.20.А сегодня с 11.00 до 21.00 правда с 28град опустилась температура до 21град.Аквариум 140 лит.Думаю если не поставить выше упомянутое реле температуры ,то так и рыбасов можно заморозить.Это маленький отчет за прошедший день.С.Ув.Дмитрий


__________________

дим-димыч поза форумом   Відповісти з цитуванням
cказали "Дякую" дим-димыч за цей допис:
AYakushkin (14.06.2013)
Старий 14.06.2013, 08:26   #40
Живу я тут


Реєстрація: 19.11.2012
Звідки Ви: Канев
Дописи: 434
сказав Дякую: 185
сказали Дякую 221 раз(и) в 125 повідомленні
Відповідь: Охлаждение аквариума проще простого! На основе куллеров. ===www.aquaforum.ua===

Я в принципе и не против установки терморегулятора.
Сейчас как раз над этим занимаюсь, но пока в нем у меня не возникало необходимости..

AYakushkin поза форумом   Відповісти з цитуванням
Старий 14.06.2013, 12:42   #41
Живу я тут


Реєстрація: 22.07.2011
Звідки Ви: Чугуев
Дописи: 184
сказав Дякую: 165
сказали Дякую 89 раз(и) в 40 повідомленні
Re: Охлаждение аквариума проще простого! На основе куллеров. ===www.aquaforum.ua===

как говорилось в одном из постов высше БП от антены очень слабый. У меня был неприятный опыт, запитал 2 кулера 80мм от БП с регулировкой а через пол часа пришлось одевать перчатку и вытаскивать БП из розетки (дотронутся было не реально т.к. корпус был мягкий и горячущий).
Сам сделал и всем советую розкошелится и купить хотябы на б/у БП от компьютера. Разница будет очевидна.
У меня так уже пол года работают 2х80мм, 1х60мм, 1х40мм все от одного БП, на ночь не выключаю температура ночью и днем различима на 2-3С.

qvatro поза форумом   Відповісти з цитуванням
Старий 14.06.2013, 13:22   #42
Живу я тут


Реєстрація: 21.11.2012
Звідки Ви: г. Запорожье
Дописи: 604
сказав Дякую: 79
сказали Дякую 233 раз(и) в 154 повідомленні
Re: Охлаждение аквариума проще простого! На основе куллеров. ===www.aquaforum.ua===

Есть на рынке куча маленьких импульсных БП 12 вольт на 1-2А от разной техники б/у. А вот компьютерный - это не самый лучший вариант по причине низкого кпд при мизерных нагрузках.

Voltik поза форумом   Відповісти з цитуванням
Старий 14.06.2013, 13:41   #43
Живу я тут


Аватар для briz07

Реєстрація: 06.01.2012
Звідки Ви: Киев
Дописи: 4.168
сказав Дякую: 2.683
сказали Дякую 2.625 раз(и) в 1.679 повідомленні
Re: Охлаждение аквариума проще простого! На основе куллеров. ===www.aquaforum.ua===

Voltik,
на сколько я понимаю, то лучше использовать блок питания от ноутбука и подобной техники. На рынках такого добра валом..

briz07 поза форумом   Відповісти з цитуванням
Старий 14.06.2013, 13:56   #44
Живу я тут


Реєстрація: 21.11.2012
Звідки Ви: г. Запорожье
Дописи: 604
сказав Дякую: 79
сказали Дякую 233 раз(и) в 154 повідомленні
Re: Охлаждение аквариума проще простого! На основе куллеров. ===www.aquaforum.ua===

Ну БП от ноута 18-19В зачастую имеют. Надо еще со стабилизатором заморачиваться, да и дорогие они. Я не знаю от чего у меня - просто пошел на радик, а у продавца их целый ящик, в основном правда зарядки с мобилок, но покопавшишь в ящике нашел 2А 12В, а потом дома обнаружил что у меня такой же на медиаплеере, приставка Т2 тоже питается 9 или 12В, и БП от нее не меньше 1А. А потом еще вспомнил про зарядку от аккумуляторной отвертки, которой я давно не пользуюсь, так что пойдет на креветочник.

Voltik поза форумом   Відповісти з цитуванням
cказали "Дякую" Voltik за цей допис:
briz07 (14.06.2013)
Старий 14.06.2013, 14:02   #45
Живу я тут


Аватар для Dani

Реєстрація: 18.04.2012
Звідки Ви: Киев, Borschagoff, CA
Дописи: 915
сказав Дякую: 247
сказали Дякую 357 раз(и) в 241 повідомленні
Надіслати повідомлення для Dani на ICQ
Re: Охлаждение аквариума проще простого! На основе куллеров. ===www.aquaforum.ua===

Купил на базаре маленький импульсный 12-вольтовый адаптер на 2А - 30 грн. Размером с 2 спичечных коробка. С головой хватает на 3 куллера и 9 светодиодов.

Dani поза форумом   Відповісти з цитуванням
Ці 2 користувач(ів) сказали Дякую Dani за це повідомлення:
briz07 (14.06.2013), Петруха.Киев (15.06.2013)


Share/Bookmark

Відповідь


Тут присутні: 1 (учасників - 0 , гостей - 1)


Ваші права у розділі
Ви не можете створювати теми
Ви не можете писати дописи
Ви не можете долучати файли
Ви не можете редагувати дописи

BB-код є Увімк.
Усмішки Увімк.
[IMG] код Увімк.
HTML код Вимк.

Швидкий перехід


Часовий пояс GMT +3. Поточний час: 07:49.


vBulletin 3.8.7 ; Copyright © 2000-2025 Jelsoft Enterprises Limited
Переклад: © Віталій Стопчанський, 2004-2010
(с)Бешлега Олександр Анатолійович, 2002-2025. Використання матеріалів сайту без посилання на джерело заборонено.
Дякуємо за ліцензійну версію форума компанію Барбус, представника торгової марки Sera в Україні.


no new posts
