спасибо большое за светильник- все супер, понравилась аккуратная, качественная сборка, функциональные ножки, презентабельный вид светильника в целом . СПАСИБО !

[nanolab]

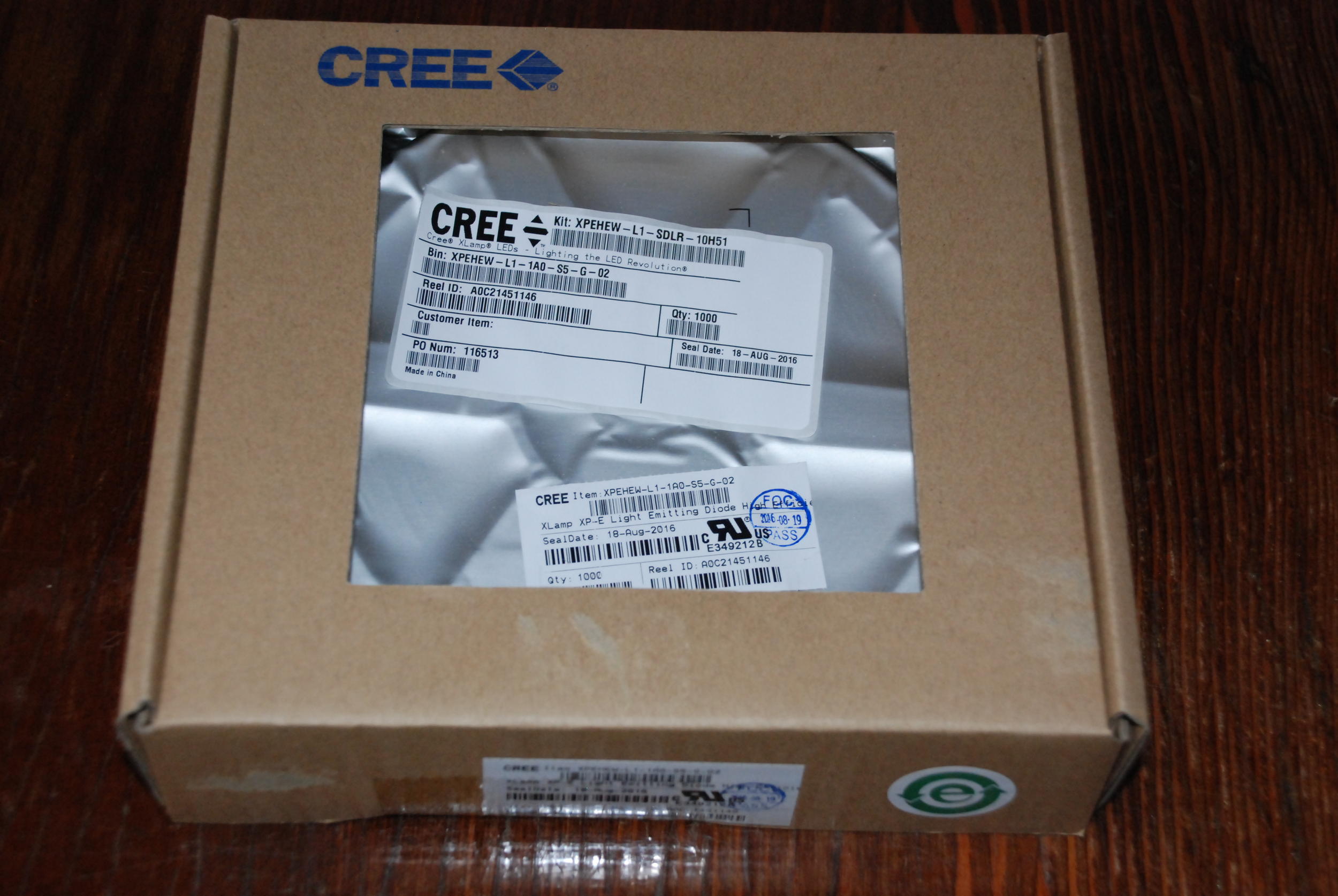

В наличии новая катушка CREE XP-E HE:
tint 1A = 6500...7000 K
bin S5 = 172...182 лм на 350 мА / 316…332 лм на 700 mA / 400…418 лм на 1000 mA

[m0ckut]

Здравствуйте, я конечно извиняюсь за беспокойство, но все же , откуда в пролайтах такие цифры по световому потоку?:

Белые светодиоды PROLIGHT PK2N (ток до 800 мА)
Cool White PK2N-3LWE-BSD (6000 К, 160 лм@350 мА, 160 лм/Вт) - 1,0 у.е.
Cool White PK2N-3DWE-BVSD (6000 К, 145 лм@350 мА, 140 лм/Вт, линза 55 град.) - 1,0 у.е.
Neutral White PK2N-3LNE-BVR8 (4200 К, 130 лм@350 мА, 130 лм/Вт) - 1,0 у.е.
Warm White PK2N-3LVE-R95 (2700 К, 90 лм@350 мА, 95 лм/Вт, CRI>95) - 1,0 у.е.

Согласно даташиту, например PK2N-3DWE-BVSD, Typical luminious flux при 350ма = 108лм, а при 700ма = 184лм , берем 3.6В х 0.7а = 2.52Вт, далее 184/2.52 = 140??? да как-то 73 получается, аж в 2 раза меньше...

Да и вообще судя по "140лм/ВТ" - он выдает 353лм при 700ма?

Непонятненько...

данные взяты с сайта http://www.prolightopto.com/upload/D...-BVxx_v1.2.pdf

[Senturio]

Ну ошибся человек при описании диода, что тут такого страшного. Даташиты доступны и Вы сами их можете спокойно изучить и выбрать что Вам подходит.

[nanolab]

m0ckut, добрый день.
Посмотрите на дату выпуска даташита, он 3-летней давности.

Сейчас название у 55-градусной серии другое: PK2N-3JWE-BVSD, во вложении даташит от октября 16-го года. В котором есть бин W2 (140-155 лм на 350 мА), если вас именно это интересует.
Что такое 140 лм/Вт: это усредненный по бину световой поток 147,5 лм, разделенный на потребляемую диодом мощность 1,05 Вт (3 В * 0,35 А).

Смотреть на типичный поток смысла нет, поскольку всегда известен конкретный бин диода, в данном случае W2.

Что касается в принципе эффективности диодов Prolight, то смотрите даташиты более распространенных серий, например, PK2N-3LWE-BVSD (отличается только линзой), или самой ходовой серии PK2E-2LWE-B2R7 (без защитного диода). Сейчас массовые бины - X1 и X2 (160-190 лм на 350 мА). Диоды с бинами Х2 по световому потоку и A по падению напряжения имеют на 350 мА эффективность: 182,5 лм / 2,9 В * 0,35 А = 180 лм/Вт. Если оба бина хуже (X1 и B), то все равно эффективность порядка 155 лм/Вт.

[m0ckut]

Причем тут год, я смотрел даташит конкретно указанного вами бина, а вы мне показываете файл с другим бином, не тем что у вас в объявлении...
Там указан PK2N-3JWE-BVSD а в объявлении PK2N-3DWE-BVSD, т.е. или вы не поменяли название или как...

И полез-то я в даташиты только по причине продажи диода с этим же бином, все идентично, на вот этом сайте , там он дешевле, соответственно я хочу понять, тут продаются круче диоды или такие же но дороже?

http://www.svl.com.ua/catalog/svetod...x0-6650k-7259/

И там указан такой параметр как "Световой поток (max), Lm - 221lm" потому я как-то в недоумении кому верить =)

[nanolab]

Вы путаете понятия "название модели" и "бин" или не долистываете до нужной страницы. Модель может быть одна и та же, а бины разные. По вашей ссылке бин по световому потоку V2 (120-130 лм), у меня - W2 (140-155 лм). По вашей ссылке бин по цветовой температуре X0 (6650 K), у меня - WN (5970 K). Это разные диоды.

Кстати, вот и "мои" бины: http://www.svl.com.ua/catalog/svetod...hrase_id=23145.

[m0ckut]

Кажется я все понял, просто вы файл вложили мне не тот, недоглядел я разницу в буквах V и W но все же ваши данные верны(с натяжкой) лишь для тока 350ма, конкретно даташит пишет 350ма - 147лм, 700ма- 263.6лм при мощности 2.42Вт, что выходит : 109лм /вт, а никак не 160 указанных вами...

Итого - да я ошибался, но в итоге ошибка у вас - в шапке объявления!

[nanolab]

Новые поступления Пролайт. Долгожданный циан и гипер-красные с максимальным током 1000 мА:

Cyan (500...505 нм, 80...90 лм@350 мА, 144...162 лм@700 мА)
Crimson (660...665 нм, бин Q = 400...425 мВт@350 мА, 780...829 мВт@700 мА, 1000...1062 мВт@1000 мА)

[nanolab]

m0ckut , что касается бинов, как я и думал, вы не долистываете даташит до нужных страниц. Таблица, на которую вы опираетесь, - это т.н. "типичные" цифры для диодов серии. Реальные могут быть как хуже, так и лучше, они определяются бинами, которые указаны на катушке (см. фото в предыдущем посте).

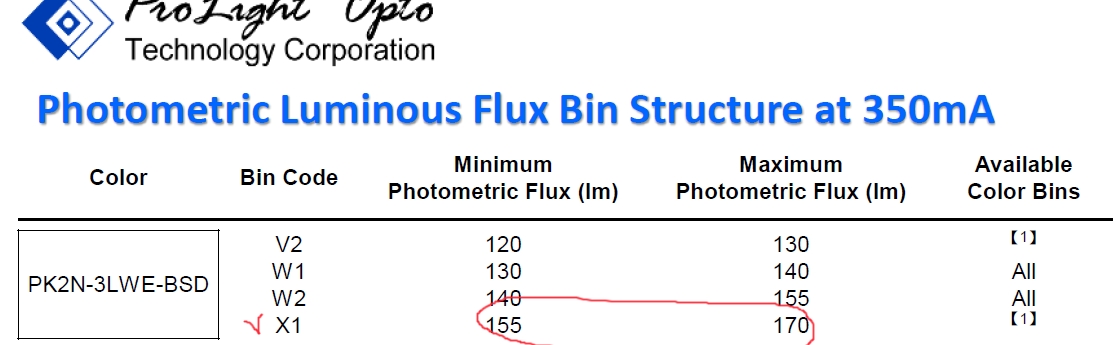

У меня диоды PK2N-3LWE-BSD из катушки с бинами X1/WN/A. Их рассшифровка на следующих страницах после вашей таблицы (см. скрины):
бин X1 значит, что световой поток на токе 350 мА от 155 до 170 лм
бин WN - цветовая температура 5970 К
бин A - падение напряжения на токе 350 мА в диапазоне 2,85...3,1 В

Чтобы узнать, какой световой поток будет на токе 700 мА, нужно посмотреть на соответствующую картинку. В данном случае он в 1,8 раза выше, чем ток на 350 мА, т.е. от 279 до 306 лм.

Что касается эффективности (лм/Вт), я ее привожу на тех токах, на которых отбинован диод. Пролайт - на 350 мА. А, например, Osram Oslon - на 700 мА.

[Мюнхгаузен]

Большое спасибо за быструю отправку диодов! Светильник уже переделал. Светом очень доволен, надеюсь растениям тоже понравиться.

[al88]

Уже несколько раз заказывал светодиоды у Дмитрия.
Очень порядочный и хороший продавец, всегда может посоветовать варианты.
Большое спасибо.
Александр

[m0ckut]

Ок, вас понял, нашел эти таблицы... Но! Вы ведь это все предоставили отдельно в шапке ничего из этого не указано, потому мои вопросы объяснимы... Спасибо что имели терпение объяснить =)

[nanolab]

В наличии фиолетовые диоды Prolight:

UV (405...410 нм, 515...635 мВт@350 мА, 800 мА макс.)

[nanolab]

Приехали холодно-белые диоды CREE серии XP-G3, бины S4/1A (6500...7000 K, 182...191 лм@350 мА). Теперь в наличии полная линейка XP-G3: 3000 К, 4000 К, 5000 К, 6500 К.

Отличия серии XP-G3 от своих предшественниц (XT-E и XP-G2): повышенный максимальный ток 2000 мА и сниженные значения напряжения и теплового сопротивления корпуса (см. картинку). Т.е. при прочих равных условиях диоды XP-G3 меньше греются сами и, соответственно, меньше греют своих соседей по светильнику.
