Ty3uK · 10.02.2009, 01:21

У меня ситуация наоборот.
Купил на выходных колбу , понравилось ее плоскость. мощность колбы 15 Вт.
Разобрал "утонувшую" энергосберегалку, выковырял ЭПРА, исправил ее, заменил диод в мосту и востановил горелые от влаги дорожки...

Удостоверился, что ЭПРА ожила (на родной колбе), подключил к 5 Ватному ЭПРА 15-ти Ватную колбу.

Естественно, самостоятельно лампа не зажглась, а ярко светилась только на концах.

вспомнил "детский фокус" дотронулся до колбы и лампа загорелась %)

Но, елки палки, не лазить же постоянно в банку (колба будет монтироваться в крышку) , чтобы зажечь свет!
... вопрос - как увеличить стартовый импульс , чтобы лампа зажигалась самостоятельно?

Мои познания в этом всем подсказывает, что надо варировать количеством витков в доселе L0, и поиграться с емкостью электролита CD.

Схема моей ЭПРЫ похож на

но номиналы не совпадают.

Буду очень рад услышать подсказки.

-=Barmaley=- · 10.02.2009, 08:21

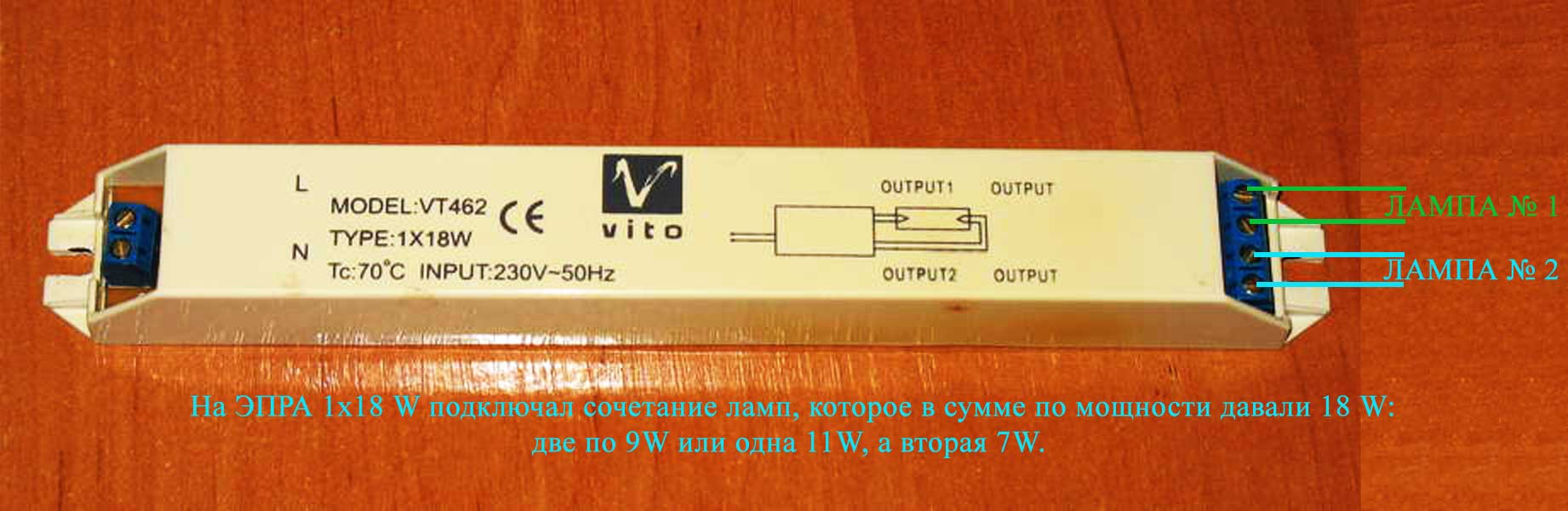

Для клбы проще приобрести готовый балласт, только на 15Вт.
P.S. На подписи и цветовые элементы не смотрите, это другая история, я имею в виду внешний вид балласта.

chack · 10.02.2009, 08:29

Ty3uK, у тебя слабая эпра. Вижу по фото. Меняй.

Ty3uK · 10.02.2009, 11:22

chack, самое удивительное то, что ЭПРА мощнее - построена на тех-же транзисторах по аналогичным типовым схемам, то есть моя схема с огромным запасом, главное знать, что подкРутить

. Хочу выжать из этой ЭПРА нужную мощность. У меня их 2штуки валяется, а покупать по нынешним ценам энергосберелку на 15 ват - рука не подымается, лучше поэкспериментировать с этой.

chack · 10.02.2009, 14:16

Ty3uK, отмотай 25виткоff с дросселя. Замени электролит на 4.7-6.3мКф.
Но все равно транзисторы слабые для такой лампы. Там стоят 13002, а надо хотя бы 13003-13005.

Fly · 16.03.2009, 17:14

Цитата:

Допис від Ty3uK

... вопрос - как увеличить стартовый импульс , чтобы лампа зажигалась самостоятельно?

Мои познания в этом всем подсказывает, что надо варировать количеством витков в доселе L0, и поиграться с емкостью электролита CD.

что-то мне подсказывает, что есть смысл смотать c L4 десятка 2 витков и увеличить раза в 2 емкость С4 и С6. А смысл трогать входной электролит? Ну подрастут пульсации по постоянке. Если"волна" по лампе идти не будет, то можно не трогать.
И еще не совсем понятна задача возлагаемая на диоды Д10 и Д11. Какая-то странная ситуация получается. Китаезы их не ставят.
а L0 трогать без толку. Он, похоже, исключительно для гашения ВЧ помех.

Цитата:

а покупать по нынешним ценам энергосберелку на 15 ват - рука не подымается, лучше поэкспериментировать с этой.

У нас ЭПРА нонейм 1х36Вт и 1х18Вт по 16,5 грн доступны...

Цитата:

Не факт что перегорит проводка.

не факт. но в слабом месте на скрутках в старых квартирах на алюминиевых проводах был прецедент. Потом открывали все коробки ии обжимали все контакты. Наигрались до безобразия.

oldskif · 10.02.2009, 14:02

Ty3uK
По схеме :нужно играться емкостью С5 и количеством витков L4 [резонансный контур].Еще можно увеличить емкость CD до 10 мкф.Успехов.
