Какой короб для балки? · 23.12.2010, 13:54

Посоветуйте плз. из какого короба (материал) сделать балку 1300 мм длиной, что бы короб не гнуло от температуры ЭПРА?
Соорудил из обычного белого короба, купил в эпике - начало вести в стороны стенки короба, снял крышку с короба для лучшей вентиляции, всё равно гнёт стенку к лампе

Выносить эпра из балки не хочу, так как крышка с открывающимися люками (как Акватика делает)
Смотрел в том же Эпике короба, немного желтоватые, более стойкие к температуре, но эти короба изрешечённые отверстиями для крепежа.
Там по-ходу такая температура создаётся, что и обогреватель не нужен

- как пользу рассматриваю.

Отчёт в посте №33

Доктор Зло · 26.12.2010, 00:20

Цитата:

Допис від solovey

Я использовал профиль 25 х40. Ставил на ребро. Для того,чтобы уменьшить расстояние между лампами и уместить их как можно больше.
Заглушек на профиль вы не найдете,их просто нет .
У меня заглушки самодельные клеенные из полистирола.
На фото их хорошо видно.Плюс имеются герметизирующие прокладки между профилем и заглушкой.
Кстати еще один плюс в сторону использования заклепок вместо винтов(саморезов) это герметичность соединения.
Заклепку так распирает,что соединение получается абсолютно герметичное.

А какая эпра в балке?
у меня вослов швабэ на 2*54, нада померять, вдруг в 25мм ей тесно будет..

solovey · 26.12.2010, 11:20

эпра ферон одноламповые.сечение 30 х20.(двухламповые имеют сечение 30 х30 и не влезут в балку)
остается еще место для проводов.
в каждой балке стоит по 2 балласта.

Доктор Зло · 29.12.2010, 23:05

И так отчёт о проделаных действиях благодаря помощи и подсказкам форумчан:
1) Для изготовления балки использовал квадратную трубу 40*40 купил тут http://alumprofil.uaprom.net/p524060...fil-truba.html
Брал 4 метра с распиловкой на части по 1250 мм. вышло как раз 3 заготовки и 250 мм осталось - забрал домой мож пригодится. Обошлось в 252 грн.
Почему 40*40? Да потому что в 30*30 не влазит моя эпра WS 2*54 а 30*50 высокий смысла не вижу, да и в мою банку свободно три сороковки становятся.
ЭПРА+ламподержатели+лампы+патроны брал у Chack - местный форумчанин.
Вытяжные заклёпки - 4 мм. 200 шт. 18-19 грн. и заклёпочник - 54-55 грн. купил в эпицентре.
Провод 2*0.75 в двойной изоляции расчёт 1балка - 4 м. около 10 грн.

ОФТОП: Так чесались руки переделать балку которую повело от температуры, что даже не пошёл на отличнейший корпоратив, посвящённый НГ.

2)Разобрал предидущие балки и понеслась. Разметил места отверстий для крепления ламподержателей (растояние между ними 1120 мм) , выводов проводов и эпра (для разметки эпра, её\его прикладывал с подсоединенными проводами, првода зачищеные от изоляции на 10 мм., облуженные и зафиксированные в эпра, так легче обозначить место фиксации блока с расчётной длиной проводов и главное не забыть о толщине стенки при разметке отверстий).
Низ балки - 2 отверстия для крепления эпра. Боковые стороны - по 2 отверстия для крепления ламподержателей и по 2 отверстия вывода проводов с патронами. и с одной стороны отверстие у края для ввода 220 в. сверлил сверлом 5 мм. так как 4 мм. не было в коробке с инструментом (для начала провёл тест на обрезке, дабы убедиться что отверстие 5 мм и заклёпка 4 мм. могут жить и служить - оказалось могут)

3) Эпра брал за провод питания и провода которые идут на подключение ламп со стороны входа 220 в. и опускал "короткими" проводами в трубу, пока последние не показались внизу. Далее тягая за провода по чуть-чуть выставил блок чётко по отверстиям и закрепил заклёпками (сначала 1 заклёпкой немного притянул блок к балке, потом установил прочно вторую заклёпку, после этого дотянул первую заклёпку - держит мЭртво)

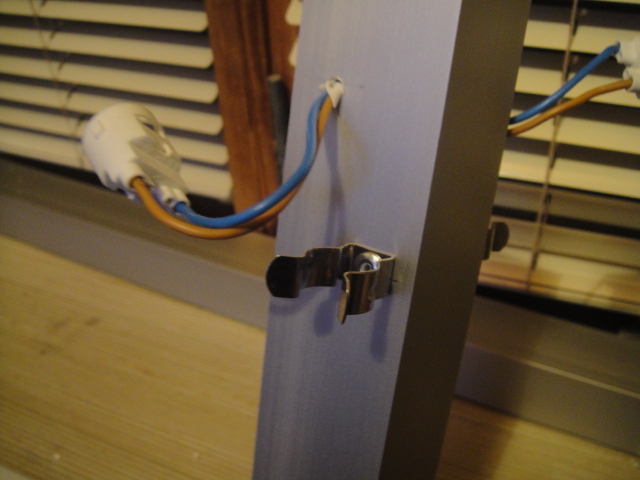

4)Вывел провода через отверстия в соответствии необходимости (туго пролазил провод через 5 мм. отверстие в верхней изоляционной оплётке - местами пришлось удалить, для провода 220в. немного рассверлил отверстие и оплётка не зажёвывалась), установил патроны на провода. Приклепал ламподержатели. Присоединил штепсельную вилку к проводу 220в.

5)Поставил лампы, надел патроны и штепсельную вилку воткнул в розетку - работает.

Наблюдения: довольно быстро нагревается балка, но благодаря большой теплоотдаче алюминия - не сильно горячая. Выглядит прилично. можно приклепать отражатели.

AKVALOVE · 29.12.2010, 23:39

Интересно,а куда будете ставить отражатели ? Какое растояние между балкой и лампой?

Доктор Зло · 29.12.2010, 23:48

Цитата:

Допис від AKVALOVE

Интересно,а куда будете ставить отражатели ? Какое растояние между балкой и лампой?

Отражатели на балку крепить, тока погляжу как удобней на верх балки, или к боку. Понимаю, что максимум эффекта не получу от отражателя так как лампа довольно близко к балке примерно 5-10 мм. но бОльшая часть светового потока "вникуда" обратится к воде и при обслуживании в глаза светить не будет

как вариант зеркальную плёнку приклеить на крышку, так у меня в малом аквасе было.

AKVALOVE · 29.12.2010, 23:59

Я бы, на вашем месте, купил нормальные влагозащитные патроны. С ними лампа отходит от балки на 2.5 см а отражатели одеваються прямо на лампу.

BlackRider · 30.12.2010, 00:26

Можно увеличить расстояние между балкой и ламподержателем вставив между ними отрезок нерж. или алюм. трубки нужной длинны (ширины и толщины) и приклепать все это заклепкой. Заклепки в продаже видел длинной максимум 50мм.

Доктор Зло · 30.12.2010, 08:35

Цитата:

Допис від AKVALOVE

Я бы, на вашем месте, купил нормальные влагозащитные патроны. С ними лампа отходит от балки на 2.5 см а отражатели одеваються прямо на лампу.

Патроны-то влвгозащитные есть и т5, и т8 -по 4шт., но нет инструмента, для проделывания в балке соответствующих отверстий

. А с установкой парочки кулеров 50-60 мм. (ограничение размера связано с ттх крышки) конденсату и повышеной температуре придёт конец.

Доктор Зло · 30.12.2010, 08:43

Цитата:

Допис від BlackRider

Можно увеличить расстояние между балкой и ламподержателем вставив между ними отрезок нерж. или алюм. трубки нужной длинны (ширины и толщины) и приклепать все это заклепкой. Заклепки в продаже видел длинной максимум 50мм.

Думал и над таким вариантом, но прикинув и подсчитав понял, что увеличение расстояния ламп от балок приведёт к тому, что крайние лампы окажутся над рёбрами жёсткости. А оно мне надо терять световой поток? так что в моём случае не прокатывает удаление ламп от балок и уж тем более влагозащитные патроны.

AKVALOVE · 30.12.2010, 09:12

Для установки патронов, нужно сверло и квадратный или треугольный напильник.

Raider84 · 30.12.2010, 09:56

Доктор Зло, хорошие балки у вас получились. Я когда задумал переделать освещение в своем аквариуме сделал балку из пластикового кабельканала. Уже два месяца стоит балка полет нормальный, ничего не повело. Вот фото:

Доктор Зло · 30.12.2010, 11:00

У меня эпра сильно греется и возможно я не тот короб выбрал изначально, вот его и повело..
Ваши аккуратненькие, свои тож так делал..
