Изготовление акваконтроллера

[Starcomputer]

Данная тема является прямым продолжением темы Разработка акваконтроллера, созданной AlexThunder, за что ему огромное спасибо
На данный момент разработка в целом закончена и благодарен всем, кто принимал участие в обсуждении и реализации проекта


С помощью Chack'а были заказаны и изготовлены печатные платы



И сейчас начнется наверно самый интересный этап - сборка и настройка

Схема, плата, прошивка находятся в архиве во вложении.
ИСХОДНИКОВ ПРОГРАММЫ НЕТ !!! ПРОШИВКУ ИЗМЕНИТЬ НЕЛЬЗЯ !!!
Необходимое программное обеспечение:
Схема - sPlan 6.0 (для версии 3 - 7.0)
Плата - Slayout 5.0 / 6.0

Внимание !!! В процессе сборки и наладки в схему могут быть внесены изменения ! Следите за обновлением архива !!!
...........
New_controller-2V1 - плата с косметическими правками и обозначением элементов.

Контроллер-V.3 - улучшенный вариант (симисторы в одну линию, питание +12V, два диммера, USB на борту, 4 усилителя, отдельный разъем для клавиатуры).

Version 3.1 SMD - версия 3 для СМД элементов.

Плата1V5smd - многоплатная версия от "Пупс" (контроллер + силовая часть + клавиатура + усилители + кулер для силовой части).

Контроллер V3 DIP - все нужное для сборки версии 3.0 DIP.

Firmware.rar - прошивки от Володя_Череп для нормальной работы с USB на ATTiny2313.

Прошивки.rar - архив прошивок:
ATmega_32 - стандартная прошивка
Atmega_32_EE - прошивка EEPROM
ATmega_32_9600 - скорость UART 9600
ATmega_32_PWM_244Hz - использование ШИМ для управления драйверами. Вход PWM LDD подключается непосредственно к выводу 13 или 14 ATmega.

Программирование fuse-битов:

При прошивке микроконтроллеров необходимо запрограммировать (записать 0) следующие fuse-биты:
- для ATmega32 - BOOTSZ0, BOOTSZ1, SPIEN
- для ATtiny2313 - CKSEL0, SUT0, BODLEVEL1, WDTON, SPIEN
- для ATtiny13 - SPIEN, CKDIV8, SUT0, CKSEL0 (данная микросхема используется для схемы регулировки венилятора)
Все остальные fuse-биты должны быть незапрограммированы (равны 1).
Uniprof:
Fuse-бит будет запрограммирован, если убрать галочку в соответствующем поле.
Fuse-бит будет незапрограммирован, если поставить галочку в соответствующем поле.
CodeVisionAVR:
Fuse-бит будет запрограммирован, если поставить галочку в соответствующем поле.
Fuse-бит будет незапрограммирован, если убрать галочку в соответствующем поле.
AVRDUDE:
ATmega: -U lfuse:w:0xff:m -U hfuse:w:0xd9:m
ATtiny2313: -U lfuse:w:0xee:m -U hfuse:w:0xcb:m -U efuse:w:0xff:m
ATtiny13: -U lfuse:w:0x6a:m -U hfuse:w:0xff:m

[klimnet]

Допис від Sem

КТ817 -)))

Это элементарно, но я ищу аналог для SMD монтажа, желательно в корпусе SOT223.

[nikservice]

Транзисторы на выходе димеров и в управлении подсветкой индикатора - BCX54 в корпусе SOT89

[klimnet]

nikservice, Еще раз огромное спасибо, буду себе ставить BCX54-16. Цена 1 грн.

[nikservice]

Вроде все "вылизал" и перепроверил.

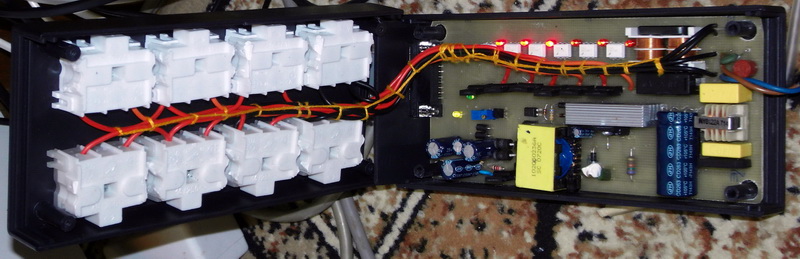

Во вложении схемы и печатки к ним, а так же прошивка тинек (кодер - декодер). Несколько вариантов печаток блока питания - под корпуса Z5B и Z50B. Блок питания выглядит примерно как на фотке. В корпус Z50B становится 8 розеток, в Z5B - шесть - больше не надо т.к. силовая часть, в зависимости от потребностей, 2 - 4 канала находится крышке. Розетки - подрезанные потроха от накладных розеток производства Белоруссии.

[stepa12345]

У кого-то есть схема импульсного блока питания?

[pimass]

stepa12345, Имхо его проще купить.

[klimnet]

stepa12345, Во вложениях переделанный из деталей лампочки экономки 20 вт http://www.aquaforum.ua/showpost.php...postcount=4699.

[chack]

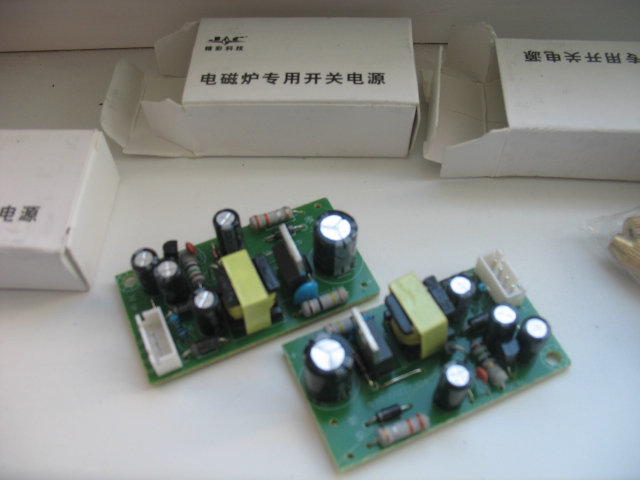

stepa12345, есть готовые: +5v;+12v;+18v.
+5v стабилизировано.

[Sem]

Допис від chack

stepa12345, есть готовые: +5v;+12v;+18v.
+5v стабилизировано.

На какие токи каждый канал?

[stepa12345]

Sem, +5;+12= с большой нагрузкой.

[Sem]

Допис від stepa12345

Sem, +5;+12= с большой нагрузкой.

я так не понимаю

[chack]

Допис від Sem

я так не понимаю

Китайцы пишут 26Вт общая. Но я не верю.
5в ампер держит, больше не пробовал.
12 и 18 слабенькие ,проседают. Примерно по 0,5А. Но компактные и недорогие.

на кулера хватит

[stepa12345]

+12 90-120 вт.

[Sem]

Допис від stepa12345

+12 90-120 вт.

10 ампер?

[Starcomputer]

Допис від stepa12345

+12 90-120 вт.

ХАААЧУУУУ !!!
