Экономная и безопасная установка СО2 своими руками

[TPV]

1. Традиционный вариант установки по мотивам и при поддержке Юрия Владимировича! (получившего в народе название "Генератор СО2 Юрия-TPV") Фото1, 2.
Добрый день всем!
Блуждая по интернету в поисках безопасного и самого дешевого способа подачи СО2, наткнулся на одну очень интересную и простую систему http://www.forum.aquastatus.ru/viewt...p=53024#p53024. (смотри фото)
Принцип действия очень простой, и давно всем известный (кислотно-щелочная реакция).
Для изготовления данного девайса понадобиться:
• Две полулитровых пластиковых бутылки (желательно от сока «Биола» или йогурта в них крышки широкие, проще штуцера герметизировать)
• Два обратных клапана (я поставил самые дешевые по 5 грн.)
• Тройник
• Краник (желательно что-то типа камоцци для тонкой регулировки)
• Штуцера 4 шт. (я их сделал с нержавеющих шпилек М6 просверлив по оси сквозные отверстия Ф1,5 мм, и сняв по краям резьбу на наждаке для плотного одевания шланга)
Р.S.-По рекомендациям Господина BelkinS-а можно сделать так: в крышечке от бутылки высверлить два отверстия диаметром 6мм (нужно сверлить острым сверлом и аккуратно, чтобы отверстие было с ровными краями), в них вставить шланги тоже диаметром 6мм (толстостенные компрессорные), так чтобы с внутренней стороны крышки они выходили примерно на 5 мм. И изнутри в шланги вставил белые штуцеры от капельницы. Они входят в шланги с усилием и за счет расширения шланга в этом месте, намертво загерметизировали соединение. Дополнительно ничего не проклеивал.

• Шланг для подачи кислорода (пару метров в зависимости от места расположения установки)
• Две жестких пластиковых трубки (те которые идут до дна бутылок)
• Сода 60 г.
• Лимонная кислота 50г.
• Вода 200 мл.
• Небольшой кусок резины для уплотнения штуцеров.
• И самое главное немного терпения

Собираем по схеме-фото 2 или по схеме- фото 6 предложной Mustafa -экономим тройник но появляется еще одна дырка в пробке, либо по предложенной господином Ye_Lviv схеме-фото 7 (последняя схема дает возможность сэкономить тройник и устранить дополнительное место герметизации) все схемы работают нормально при грамотной сборке, главное клапана правильно поставить по направлению стрелок. Засыпаем 60 г соды в одну бутылку, 50 г кислоты в другую заливаем воду в каждую бутылку по 100 мл (пропорции важны). Тщательно перемешиваем (сода не растворяется полностью, так и должно быть, а вот кислоту нужно размешать полностью)
Закрываем бутылки заранее подготовленными пробками со штуцерами и разводкой, подключаем к аквариуму (к реактору, флейте, и т.д……)
Запуск, он производится очень просто, перекрываем кран подачи СО2 в аквариум и сдавливаем рукой бутылку с кислотой, выдавив немного ее в соду, реакция начинается мгновенно и давление в обеих бутылках резко увеличивается (1-2,5 атмосферы).
По просьбе трудящихся)) Юрий Владимирович снял видео по запуску клапанного "Генератор СО2 Юрия-TPV"

http://youtu.be/NyDr6KwIjgE
Еще ВИДЕО: http://www.aquaforum.ua/showpost.php...postcount=1621
После уравновешивания давления, реакция прекращается - система готова к использованию. Начинаем подавать СО2 в аквариум давление в бутылке с содой со временем падает, а в бутылке с кислотой остается прежним, за счет чего кислота опять вдавливается в соду автоматически, вызывая реакцию, и так до полного истощения реактивов.
Система очень стабильна, давление держит на протяжение всего цикла работы.
При работе 1-2 пузырька в секунду на протяжение 12 часов в сутки одной заправки хватает на 2-3 недели.

2. В процессе длительных экспериментов, над данной системой, кучей доработок и т. д. Возникла идея упростить до максимума данную систему!
Представляю Вашему вниманию Бесклапанный "Генератор СО2 Юрия-TPV" (С позволения всех, буду ее так называть! Фото 3,4.) который имеет значительное количество преимуществ (основное из которых минимальное количество соединений) по характеристикам не уступающую прототипу!
По принципу действия, запуска, регулировки, герметизации соединений все так же как и в первом варианте.

Единственное что, нужно воды не 200 мл. по 100 мл. в каждую бутылку, а только 100 мл. в кислоту, сода должна быть в сухом состояние!

Основная доработка заключается в том, что китайские клапана и тройники не используются вообще, в пробке содовой бутылки сверлим два отверстия, а в кислотной только одно, в содовую бутылку запихиваем два одноразовых стаканчика (самый сложный и требующий железных нервов процесс), предварительно их чуток обрезав по высоте и в дне верхнего пробив десяток отверстий тонкой иголкой. Засыпаем реактивы, собираем по схеме, наслаждаемся стабильной работой! Стаканчики нужно покупать те которые из прозрачного полипропилена, белые лопаются!

Специально для тех, у кого большие аквариумы и «большая лень» часто перезагружать свой аппарат и не только для них!

Во общем для всех!!!

Поработав в направление усовершенствования Бесклапанного "Генератора СО2 Юрия-TPV" (того который на стаканчиках). Получилось доработать аппарат таким образом, что стало возможным увеличить время его работы и стабильность в разы.
Существенного изменения конструкции Вы тут не найдете, но все же, главным достижением был перенос отверстий в стакане с дна в борт. Это дало возможность делать большие заправки и решило проблему слеживания (карбонизации) соды за счет постоянного присутствия в стакане небольшого количества воды.
Я сейчас с успехом использую Бесклапанный "Генератор СО2 Юрия-TPV" изготовленный по выше описанной схеме (той которая на стаканчиках) только бутылки использую литровые а стаканы 0,5 л (Пивные). Думал, что запихнуть их будет сложно, но на удивление, влетают в обычное горлышко НА УРА, главное обрезать верхний жесткий ободок. Дырки в стакане пробивать нужно в бортах иголкой, в несколько ярусов (2-4 яруса), первый ярус на высоте 1,5 см. от дна. Самое главное перед запихиванием стакана, проверьте как со стакана сходит вода. Отверстий должно быть много, но, в то же время они не должны быть очень большие (бить обычной иголкой с наружи вовнутрь стакана).
Заправляю в свой аппарат 90 мл. сухой соды и 120 мл. кислоты которую растворяю в 250-300 мл. воды. (указал все в мл. для удобства, так как весы есть не у всех) при этой пропорции все реактивы вырабатываются полностью. Аппарат стабилен на протяжение всего цикла работы, который у меня при расходе 1пуз/сек круглосуточной подачи, и при вышеописанном количестве реактивов, работает 15-18 суток.
В данную конструкцию можно засыпать и больше реактивов. Главное, что бы уровень жидкости в кислотной бутылке, не превышал уровень расположения соды в содовой.
Я этого не делаю, так как на стартовых этапах разработки, бывали мелкие недоработки в герметизации, которые приводили к быстрой потере реактивов (я уверен на 100% что все через это прошли), а реактивы все таки денег стоят! Да и не интересно вообще ничего не делать, хочется иногда и повозится хоть с перезаправкой, которая у меня занимает 10-15 мин.
Могу с убеждением сказать, что данный вид конструкции будет работать и на 2-х и на 5-ти литровых бутылках, но для них в тумбочке нужно больше места. Тут каждый может сам для себя подобрать оптимальный вариант емкостей, то ли это будут бутылки на 0,5 л. то ли 3-х литровые.
У Юрия Владимировича по этой схеме вполне успешно прошел испытания и работает и генератор на 0,5 кг соды и 0,4 кг ЛК. (Фото 5) Выполнен он из 3-х литровой баклажки (содовая сторона) и 2-х литровой бутылки (кислотная сторона). Принципиально ничем не отличаясь от известной уже всем схемы Бесклапанного генератора Юрия-TPV с доработками по отверстиям в стакане, изложенными выше, он имеет, все же одно отличие, связанное с масштабным фактором, а именно, высотой тары. Для уменьшения гистерезиса, внутренний диаметр трубок подачи кислоты в соду уменьшен до Ф 1 мм. Как только это было сделано - он заработал "как часы".
Ожидаемое время работы генератора на таком объеме реактивов- около полугода при 10 часовой подаче 1 пуз/сек.

Для тех кто любит сложности Ye_Lviv предложил очень интересную схему с перепускным (выравнивающим) клапаном ФОТО 8. (ссылка на пост с большим количеством фото)

Ссылка на статью на сайте "Мое зверье" http://starcomputer.com.ua/content/g...so2-yuriya-tpv, за что огромное спасибо Starcomputer!


Неплохой вариант сборки генератора и сопутствующих элементов с подробным фото-отчетом от Reporter - "Збираємо генератор СО2 Юрія-TPV. Інструкція у картинках."



P.S. Выражаю благодарность всем людям, принимающим участие в обсуждение данной темы!

[Артём88]

0,5л

[Ю.В.]

Я вообще, у manulo спросил, на какой объем он столько реагентов кладет)))

[Артём88]

по 100 мл

[Ю.В.]

Допис від ЮрийВладимирович

Я вообще, у manulo спросил, на какой объем он столько реагентов кладет)))

)))

[Артём88]

я уже поня, токо позно было, время познее, голова вообще не варит ))))))))))

[Kus-Kus]

Допис від ЮрийВладимирович

Напомните, как вы их делаете?

Делаю так: клапана прячу в кислотную бутылку, соединение крестовины и краника обмазываю супер клеем и сразу же надеваю на них шлангочки, шлангочка зеленая из ПВХ диаметром 6мм. в крышках делаю отверстия по вашей методике с раскаленным сверлом меньшего диаметра! В аптеке покупаю две системы и беру из них резиновые уплотнители которые перед иглой для инъекций, делю эти резиночки каждую на две части и при помощи круглогубцев, натягиваю их на ПВХашный шланг, потом с потом на лице вставляю этот шланг с утолщением в заранее подготовленные, меньшего диаметра, отверстия в крышках! Вот в принципе и все!

[Ю.В.]

Через крышки не должно. А зеленым шлангам (от компрессора?) я не верю. Он со временем растягивается, а суперклей не эластичный- при переноске туда-сюда может и потрескаться. Я и краны с тройниками соединяю с шлангами через эти же полурезинки. Тоже на суперклей.

[manulo]

Допис від ЮрийВладимирович

Я вообще, у manulo спросил, на какой объем он столько реагентов кладет)))

Бутылки по 0,5 литра
Заправка 100 грамм лимонки по Вашей рецептуре на 200 мл воды (отмерял шприцом). Ну и бурный танцы с бутылкой до полного растворения.
Соды, без весов парился с насыпной плотностью, плюнул, начал сыпать на глаз, абы не меньше. Причём жёсткой трубки для подачи кислоты на тот момент не нашёл, поставил обычный ПХВ шланг 4 мм с "зонтиком", и заправка соды происходит по следующему алгоритму:
- ставим на дно бутылки трубку с зонтиком, крышка чуть приоткрыта т.к. длина трубки чуть больше бутылки
- через бумажную воронку долго и нудно сыпим соду. Ну примернго грамм 150 точно.
- потом 20-ти кубовым шприцом в соду заливаю воду, залил шприц, встряхнул. Насыпанная горкой сода по своему объёму визуально будет больше, чем соды под водой. А количество воды в этой бутылке критично. Короче повторяю процедуру заливки пока вся сода не окажеться под 1-2 мм слоем воды.
- аккуратно закручиваю бутылку, матюкаясь на гибкий шланг подачи кислоты.

По длительности работы... Первая заправка 25 на 30 отработала часа 2. Травило со всех щелей.
Вторая с таким же количеством реагентов проработала суммарно часов 10-11, с затухание реакции. Не все щели замазал..

Последний перезапуск был в субботу около 14-00, 100 лимонки на дофига соды, работал часов 6-7, после чего затухал, скорость 1 пузырек в 2 сек, но пузырёк из 4-мм шланга в банке с водой. Перезапуска и по новой...
Правда расход кислоты уже начал радовать, просто мизерный). Грешил на обратный клапан, который должен был удерживать давление в бутылке с кислотой, и в силу необъяснимых причин несколько дней тупо не мог купить новый. В среду купил, но... любимые законы Мерфи... По приходу домой обнаружил что система стабильна и в работе уже на протяжении 14 часов со времени последнего перезапуска. Оставил все как есть, булькает с прежней скоростью вот уже 3-ти сутки. Неотключаясь, т.к. сам хочу отценить продолжительность жизни системы на данной заправке, и выживет ли она до конца)

Вечером замерю расход кислоты относительно первоначальной метки, если интерестно, отпишусь.

[BelkinS]

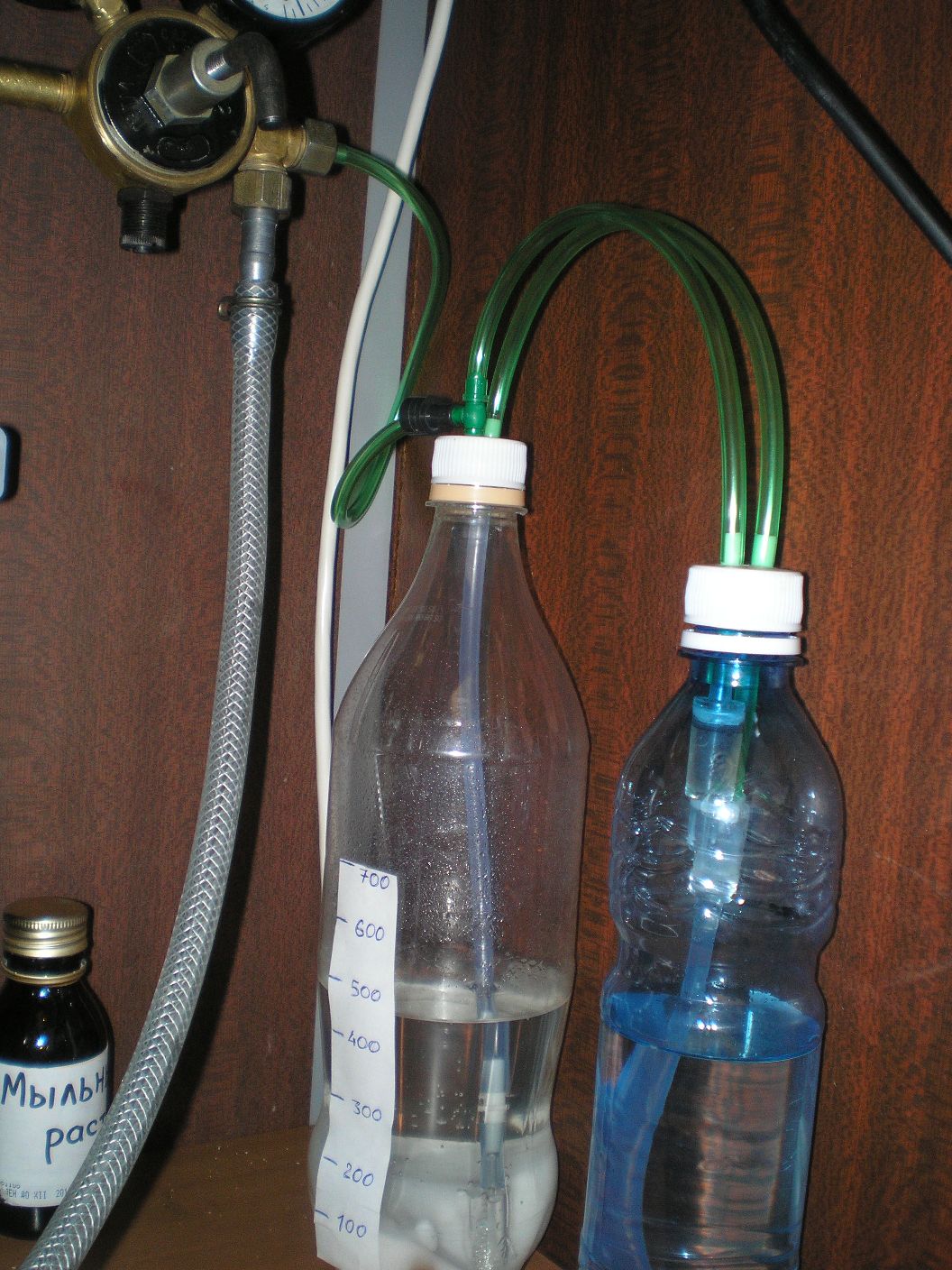

Скомбинировал лимонно-содовую установку с баллонной системой - подачу от генератора врезал между редуктором и электромагнитным клапаном. Теперь манометр на выходе редуктора показывает давление в системе как при использовании баллона, так и при лимонно-содовой подаче, ну и конечно ЭМ-клапан и пневмодроссель работают в штатном режиме и в том и другом варианте. Теперь баллон можно везти на заправку в удобное свободное время без перерыва в подачи СО2 в аквариум. Сейчас работает 3-кратная заправка (150 ЛК + 180 С), но в дальнейшем буду делать 1.5 или 2-кратную (времени на перезарядку баллона мне вполне хватит). Как видно на фото, давление в системе 1 бар, пока держится стабильно, буду наблюдать за его возможными изменениями.

[Ю.В.]

manulo, Не перегружайте генератор- 0,5л бутылки не потянут такие объемы реагентов. Необходимо еще место для ресивера для сглаживания колебаний давления. заправляйте в 0,5л 50-60 максимум.
Мущины! Недельку потерпите? Собираю вариант для 300 ЛК и 400 соды на литровых бутылках с ресивером. На той неделе сделаю- отчитаюсь о запуске. Как я понимаю, это на 100л газа- аналог 2л баллона при 50 атм. Ожидаются интересные решения)))
BelkinS, - супер! Как я понимаю- первый реальный опыт работы с ЭМК и таймером.
Очень интересует вопрос. Реально ли растворение ЛК в уксусе дает снижение расхода раствора ЛК? Хотелось бы услышать и реальные практические результаты, и результат теоретических расчетов- кто-то может?

[Kus-Kus]

ЮрийВладимирович, Не могли бы вы продемонстрировать на фото как именно вы герметизируете соединения тройников и кранов при помощи этих "полу резинок". Понимаю, что вариантов не много, но все же.

[Ю.В.]

Kus-Kus, на моих фото, которые выкладывал TPV их хорошо видно. Если лень искать- пройдите по ссылке из первого поста этой темы в тему- первоисточник. При соединении я всегда мазал уголки и трубки мылом и давал высохнуть. А недавно попробовал на контактный клей- очень неплохо получилось.

[BelkinS]

Допис від ЮрийВладимирович

Очень интересует вопрос. Реально ли растворение ЛК в уксусе дает снижение расхода раствора ЛК?

Экспериментировать с уксусной кислотой пока нет желания - меня вполне устраивает лимонная. Теоретический выход реакций сравнил (см. табличку). Как видим в обеих случаях (красные цифры) равное количество кислот (50грамм) дает примерно равное количество углекислого газа 17,4 и 18,5 литров. Так что использование более агрессивной уксусной кислоты в данной установке вряд ли целесообразно.

[BelkinS]

Еще один момент. При приготовлении раствора пищевой соды ИМХО не следует брать горячую воду, поскольку при Т > 60 C пищевая сода частично разлагается с выделением углекислого газа, то есть часть СО2 потеряется уже при растворении. Возможно потери будут и невелики, но тем не менее...
2NaHCO3 = Na2CO3 + H2O + CO2

И еще проблемка...
После автоматического выключения подачи СО2 на ночь, в участок шланга от реактора (у меня пока реактор активный - подача на импеллер внутреннего фильтра) до ближайшего обратного клапана (или счетчика пузырьков) за ночь поступает вода из аквариума. То есть за счет растворения СО2 в воде, вода помаленьку заполняет шланг. И при открытии подачи утром требуется достаточно большое время для продувки шланга. Поскольку обсуждаемая здесь установка позиционируется в основном для небольших травников, с небольшой подачей СО2 (от долей до 1 пуз/сек), то время продувки шланга может затянуться на часы, учитывая что вода в шланге создает дополнительное сопротивление, и от момента включения подачи до полной продувки шланга расход будет меньше, чем настроен пневмодросселем. Такая проблема у меня была и с баллонной системой в большой банке, но там подача СО2 была много больше, чем в нынешнем 60-л минитравнике, и шланг продувался довольно быстро...
Как вариант - включать подачу до включения света (за 1-2-3 часа), то есть вешать ЭМ-клапан на отдельный (от света) таймер...

[YxYs]

BelkinS, поставить еще один клапан сразу же перед реактором)
