RVV · 10.01.2008, 20:15

Нормальную систему СО2 хотел поставить давно - все руки недоходили, наконец вот закончил - проходит этап тестирования.

Система состоит из балона на 5 литров, переходника на редуктор, редуктора типа УР-6ДМ, электроклапана, пневмодроселя(краник тонкой регулировки), обратного клапана, шлангов 8*2 и 4*2, реактора.

Балон купил както при случае на рынке - по идее относительно новый скорее всего его уперли с консервации в какой то военной части. Переходник с балона на редуктор и сам редуктор брал на химзаводе. По идее переходник можно заменить обыкновенным водопроводным (он существенно дешевле) но я решил не рисковать - всетаки давление в балоне не маленькое. Редуктор брал специально под газ СО2 - как обьяснил продавец нужно брать под тот газ который будет использоватся - это связано с настройками редуктора. На цену редуктора это никак не влияло, редукторы под разные газы отличались в цене в пределах 2 - 3 грн.
Долгое время я просто булькал СО2 напуская в колокол газ вручную - это немного напрягало - да и стабильностью такой способ не радует потому было решено купить арматуру Camozzi. Выбор Camozzi обусловлен тем это решение отличается от других(более дешовых) надежностью. Заехав в представительсто Camozzi быстренько оформил зеказ - за что большой респект ихнему менеджеру - он быстро и професионально подобрал нужные мне компоненты. При получении заказа (доставка заняла 3 дня) мне все расказали и показали как собрать. Собственно сборка дома заняла чуть больше 5 минут. Катушку для электроклапана я брал на 12 вольт - можно было взять и на 220 вольт сэкономив на блоке питания но как обяснили в Camozzi у катушки на 220 меньший ресурс и она сильнее греется.
Ну а дальше все просто. Собрал все в единое целое и начал настройку. Пока вроде все хорошо работает. в качестве реактора использую перевернутую донышком вверх пластиковую бутылочку 0,5 л. под нее подведен выхлоп фильтра.
Если будут какие то нюансы то еще напишу.

Список компонентов камоции:

фитинг 2601 7-1/8 - 1 шт.
фитинг 2511 M5-1/8 - 1 шт.
кольцо уплотнительное 2661 M5 - 1 шт.
кольцо уплотнительное 2661 1/8 - 2 шт.
пневмораспределитель A321-1e2 - 1шт.
котушка A72 12v Dc 5w - 1 шт.
елект. разьем 122-800 - 1 шт.
пневмодросель Rfo 352-m5 - 1 шт.
штуцер 2601 4,5-m5 - 1 шт.

Цены и материалы:

Балон 5 литров 50 грн = 10$
Переходник с балона на редуктор 20 грн = 4$
Редуктор УР-6ДМ 130 грн = 26$
Арматура Camozzi 200 грн = 40$
Блок питания 20 грн = 4$
Обратный клапан 5 грн = 1$
Шланги 5 грн = 1$

Итого 430 грн = 86$

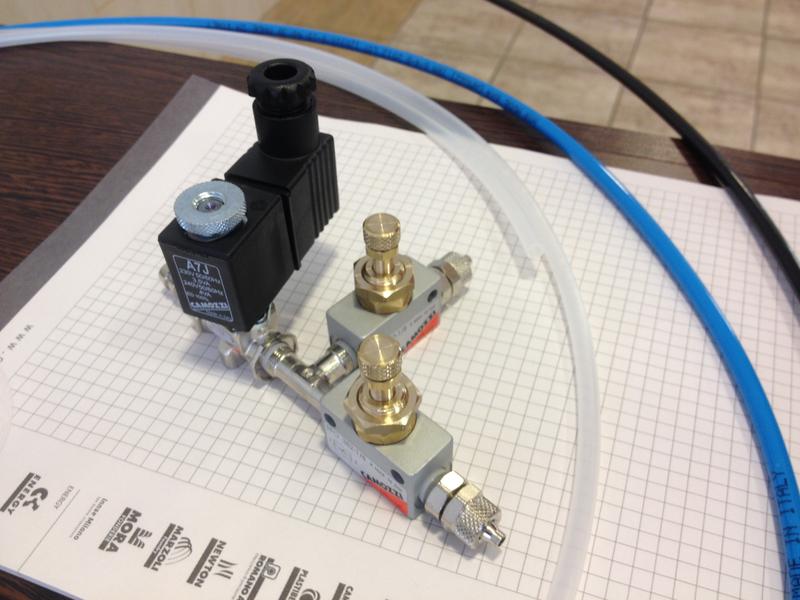

Фото:

ikhtiandr · 10.01.2008, 20:32

Не просто спасибо-а большое спасибо. Все очень подробно и толково. Единственное- в первый раз встречаю баллон, покрашенный в серый с черным( что-то страшное наверное там было

) и я на всякий "пожарный" ставлю не один ,а два обратных клапана. Со временем дают осечку(кстати независимо-наши или импортные).

zerling · 16.01.2008, 22:18

У меня в подобном по окрасу баллоне была тестовая смесь 97% N и 3% СО2. Воть....

zerling · 16.01.2008, 22:19

У меня в подобном по окрасу баллоне была тестовая смесь 97% N и 3% СО2. Воть....

zerling · 16.01.2008, 22:21

Извините за флуд, глючит что-то у меня форум жутко

zerling · 16.01.2008, 22:22

У меня в подобном по окрасу баллоне была тестовая смесь для калибровки аппаратуры газо анализа (состав 97% N и 3% СО2). Воть....

Евгений_Л · 25.01.2008, 19:00

Аналогично после нового года тоже на рынке купил балон *(правда 2 л). И в камоци все прибамбасы (советовали и редуктор но ур 6 6 петербургский дешевле а в аквариуме важность редуктора на последнем месте)\

Реактор правда сделала сам от картриджа фильтра поскольку на 300 литров и высоким буфером кн перевёрнутая банка в аквариуме себя не оправдывает. Сейчас 1 булька в секунду выходит через распылитель и весь газ растворяется и всё ок.
На выходных буду експерементировать с регулировкой уровня рн

Евгений_Л · 25.01.2008, 19:07

И ещё я ошибся другим посоветую - если покупаете в камоци просите что бы пневмодросель ( он же игольчатый клапан) давали Rfu а не Rfo. Это связано с тем что Rfu это пневмодросель с обратным клапаном и соотвественно нет необходимости ставить отдельно обратный клапан.

SIV · 25.01.2008, 20:49

Цитата:

Допис від Евгений_Л

И ещё я ошибся другим посоветую - если покупаете в камоци просите что бы пневмодросель ( он же игольчатый клапан) давали Rfu а не Rfo. Это связано с тем что Rfu это пневмодросель с обратным клапаном и соотвественно нет необходимости ставить отдельно обратный клапан.

Ничего хорошего это вам не даст.
Вся трубка от аквариума до балона будет заполнятся водой (СО2 будет растворятся а вода будет затягтватся в трубку

).

Отдельный обратный клапан нужно ставить как можна ближе к реактору.

RVV · 26.01.2008, 00:11

Цитата:

Допис від Евгений_Л

Реактор правда сделала сам от картриджа фильтра поскольку на 300 литров и высоким буфером кн перевёрнутая банка в аквариуме себя не оправдывает. Сейчас 1 булька в секунду выходит через распылитель и весь газ растворяется и всё ок.

Можно фото реактора ? чтото из описания я ничего не понял.
И почему перевернутая банка не эфективный реактор ? Или имелось в виду просто подача СО2 в банку без вымывания его от туда напором воды ?

Евгений_Л · 26.01.2008, 15:19

Цитата:

Допис від rvv

Можно фото реактора ? чтото из описания я ничего не понял.
И почему перевернутая банка не эфективный реактор ? Или имелось в виду просто подача СО2 в банку без вымывания его от туда напором воды ?

Фото выложу в течении суток (связано с работой)

Перевернутая банка не ефективна для аквариумов объёмом свыше 200 л. и показателем кн свыше 9.
Это связано со скоростю растворимости со2

К тому же для меня очень важно отсутсвие в аквариуме каких либо устройств (в том числе и реакторов).

Бобик · 10.01.2008, 20:46

Nox · 10.01.2008, 20:51

Цитата:

Допис від Бобик

Это кислородный баллон, потому и серый.

Водородный.

sazin · 01.06.2008, 11:51

Цитата:

Допис від Nox

Водородный.

Серого цвета баллоны - с закисью азота.
В ссылке классификация баллонов, их раскраска.
Думаю кому-то поможет..
http://ru.wikipedia.org/wiki/%D0%9E%...B0%D0%BC%D0%B8
Это актуально для россии и украины.

жаб · 12.06.2008, 22:11

Балон который сфотографирован в начале темы - 4литровый балон из под ПГС - проверочной газовой смеси. Из под них балоны обычно чистые. Если вы гдето достаёте балон, не пожадничайте, найдите испытательную станцию - и проверите балон на гидравлику и вам скажут чистый он или нет. Для аквариумов нужны и СО и балоны чистые - внутреннее состояние балона должно быть "под кислород" или "под пищевую СО". Возможно что некоторые проблемы в аквариумах с использованием СО изза чистоты.
