Экономная и безопасная установка СО2 своими руками

[TPV]

1. Традиционный вариант установки по мотивам и при поддержке Юрия Владимировича! (получившего в народе название "Генератор СО2 Юрия-TPV") Фото1, 2.
Добрый день всем!
Блуждая по интернету в поисках безопасного и самого дешевого способа подачи СО2, наткнулся на одну очень интересную и простую систему http://www.forum.aquastatus.ru/viewt...p=53024#p53024. (смотри фото)
Принцип действия очень простой, и давно всем известный (кислотно-щелочная реакция).
Для изготовления данного девайса понадобиться:
• Две полулитровых пластиковых бутылки (желательно от сока «Биола» или йогурта в них крышки широкие, проще штуцера герметизировать)
• Два обратных клапана (я поставил самые дешевые по 5 грн.)
• Тройник
• Краник (желательно что-то типа камоцци для тонкой регулировки)
• Штуцера 4 шт. (я их сделал с нержавеющих шпилек М6 просверлив по оси сквозные отверстия Ф1,5 мм, и сняв по краям резьбу на наждаке для плотного одевания шланга)
Р.S.-По рекомендациям Господина BelkinS-а можно сделать так: в крышечке от бутылки высверлить два отверстия диаметром 6мм (нужно сверлить острым сверлом и аккуратно, чтобы отверстие было с ровными краями), в них вставить шланги тоже диаметром 6мм (толстостенные компрессорные), так чтобы с внутренней стороны крышки они выходили примерно на 5 мм. И изнутри в шланги вставил белые штуцеры от капельницы. Они входят в шланги с усилием и за счет расширения шланга в этом месте, намертво загерметизировали соединение. Дополнительно ничего не проклеивал.

• Шланг для подачи кислорода (пару метров в зависимости от места расположения установки)
• Две жестких пластиковых трубки (те которые идут до дна бутылок)
• Сода 60 г.
• Лимонная кислота 50г.
• Вода 200 мл.
• Небольшой кусок резины для уплотнения штуцеров.
• И самое главное немного терпения

Собираем по схеме-фото 2 или по схеме- фото 6 предложной Mustafa -экономим тройник но появляется еще одна дырка в пробке, либо по предложенной господином Ye_Lviv схеме-фото 7 (последняя схема дает возможность сэкономить тройник и устранить дополнительное место герметизации) все схемы работают нормально при грамотной сборке, главное клапана правильно поставить по направлению стрелок. Засыпаем 60 г соды в одну бутылку, 50 г кислоты в другую заливаем воду в каждую бутылку по 100 мл (пропорции важны). Тщательно перемешиваем (сода не растворяется полностью, так и должно быть, а вот кислоту нужно размешать полностью)
Закрываем бутылки заранее подготовленными пробками со штуцерами и разводкой, подключаем к аквариуму (к реактору, флейте, и т.д……)
Запуск, он производится очень просто, перекрываем кран подачи СО2 в аквариум и сдавливаем рукой бутылку с кислотой, выдавив немного ее в соду, реакция начинается мгновенно и давление в обеих бутылках резко увеличивается (1-2,5 атмосферы).
По просьбе трудящихся)) Юрий Владимирович снял видео по запуску клапанного "Генератор СО2 Юрия-TPV"

http://youtu.be/NyDr6KwIjgE
Еще ВИДЕО: http://www.aquaforum.ua/showpost.php...postcount=1621
После уравновешивания давления, реакция прекращается - система готова к использованию. Начинаем подавать СО2 в аквариум давление в бутылке с содой со временем падает, а в бутылке с кислотой остается прежним, за счет чего кислота опять вдавливается в соду автоматически, вызывая реакцию, и так до полного истощения реактивов.
Система очень стабильна, давление держит на протяжение всего цикла работы.
При работе 1-2 пузырька в секунду на протяжение 12 часов в сутки одной заправки хватает на 2-3 недели.

2. В процессе длительных экспериментов, над данной системой, кучей доработок и т. д. Возникла идея упростить до максимума данную систему!
Представляю Вашему вниманию Бесклапанный "Генератор СО2 Юрия-TPV" (С позволения всех, буду ее так называть! Фото 3,4.) который имеет значительное количество преимуществ (основное из которых минимальное количество соединений) по характеристикам не уступающую прототипу!
По принципу действия, запуска, регулировки, герметизации соединений все так же как и в первом варианте.

Единственное что, нужно воды не 200 мл. по 100 мл. в каждую бутылку, а только 100 мл. в кислоту, сода должна быть в сухом состояние!

Основная доработка заключается в том, что китайские клапана и тройники не используются вообще, в пробке содовой бутылки сверлим два отверстия, а в кислотной только одно, в содовую бутылку запихиваем два одноразовых стаканчика (самый сложный и требующий железных нервов процесс), предварительно их чуток обрезав по высоте и в дне верхнего пробив десяток отверстий тонкой иголкой. Засыпаем реактивы, собираем по схеме, наслаждаемся стабильной работой! Стаканчики нужно покупать те которые из прозрачного полипропилена, белые лопаются!

Специально для тех, у кого большие аквариумы и «большая лень» часто перезагружать свой аппарат и не только для них!

Во общем для всех!!!

Поработав в направление усовершенствования Бесклапанного "Генератора СО2 Юрия-TPV" (того который на стаканчиках). Получилось доработать аппарат таким образом, что стало возможным увеличить время его работы и стабильность в разы.
Существенного изменения конструкции Вы тут не найдете, но все же, главным достижением был перенос отверстий в стакане с дна в борт. Это дало возможность делать большие заправки и решило проблему слеживания (карбонизации) соды за счет постоянного присутствия в стакане небольшого количества воды.
Я сейчас с успехом использую Бесклапанный "Генератор СО2 Юрия-TPV" изготовленный по выше описанной схеме (той которая на стаканчиках) только бутылки использую литровые а стаканы 0,5 л (Пивные). Думал, что запихнуть их будет сложно, но на удивление, влетают в обычное горлышко НА УРА, главное обрезать верхний жесткий ободок. Дырки в стакане пробивать нужно в бортах иголкой, в несколько ярусов (2-4 яруса), первый ярус на высоте 1,5 см. от дна. Самое главное перед запихиванием стакана, проверьте как со стакана сходит вода. Отверстий должно быть много, но, в то же время они не должны быть очень большие (бить обычной иголкой с наружи вовнутрь стакана).
Заправляю в свой аппарат 90 мл. сухой соды и 120 мл. кислоты которую растворяю в 250-300 мл. воды. (указал все в мл. для удобства, так как весы есть не у всех) при этой пропорции все реактивы вырабатываются полностью. Аппарат стабилен на протяжение всего цикла работы, который у меня при расходе 1пуз/сек круглосуточной подачи, и при вышеописанном количестве реактивов, работает 15-18 суток.
В данную конструкцию можно засыпать и больше реактивов. Главное, что бы уровень жидкости в кислотной бутылке, не превышал уровень расположения соды в содовой.
Я этого не делаю, так как на стартовых этапах разработки, бывали мелкие недоработки в герметизации, которые приводили к быстрой потере реактивов (я уверен на 100% что все через это прошли), а реактивы все таки денег стоят! Да и не интересно вообще ничего не делать, хочется иногда и повозится хоть с перезаправкой, которая у меня занимает 10-15 мин.
Могу с убеждением сказать, что данный вид конструкции будет работать и на 2-х и на 5-ти литровых бутылках, но для них в тумбочке нужно больше места. Тут каждый может сам для себя подобрать оптимальный вариант емкостей, то ли это будут бутылки на 0,5 л. то ли 3-х литровые.
У Юрия Владимировича по этой схеме вполне успешно прошел испытания и работает и генератор на 0,5 кг соды и 0,4 кг ЛК. (Фото 5) Выполнен он из 3-х литровой баклажки (содовая сторона) и 2-х литровой бутылки (кислотная сторона). Принципиально ничем не отличаясь от известной уже всем схемы Бесклапанного генератора Юрия-TPV с доработками по отверстиям в стакане, изложенными выше, он имеет, все же одно отличие, связанное с масштабным фактором, а именно, высотой тары. Для уменьшения гистерезиса, внутренний диаметр трубок подачи кислоты в соду уменьшен до Ф 1 мм. Как только это было сделано - он заработал "как часы".
Ожидаемое время работы генератора на таком объеме реактивов- около полугода при 10 часовой подаче 1 пуз/сек.

Для тех кто любит сложности Ye_Lviv предложил очень интересную схему с перепускным (выравнивающим) клапаном ФОТО 8. (ссылка на пост с большим количеством фото)

Ссылка на статью на сайте "Мое зверье" http://starcomputer.com.ua/content/g...so2-yuriya-tpv, за что огромное спасибо Starcomputer!


Неплохой вариант сборки генератора и сопутствующих элементов с подробным фото-отчетом от Reporter - "Збираємо генератор СО2 Юрія-TPV. Інструкція у картинках."



P.S. Выражаю благодарность всем людям, принимающим участие в обсуждение данной темы!

[Ю.В.]

Ребята, собрал и протестировал "долгоиграющую установку". Как-то даже не привычно- сразу заработала. Показал, как и свою первую, вначале на АСе http://www.forum.aquastatus.ru/viewt...hp?f=33&t=4758 Набрался наглости- назвал имени себя)))
Если появится интерес- продублирую здесь))) Схемы не рисовал- по-моему и так все понятно. Если кому-нибудь понадобится- сделаю. Hiks, отдельный респект за постоянные напоминания о предохранительном клапане- немного видоизменил и добавил ему функций.

[Anov]

Допис від Mustafa

дома два акваса на 40 и на 20 л в разных комнатах. еще 2 баллона?

- зачем? Развести... Если одновременное включение + тройник и тонкая настройка если разное еще + электроклапан.
У меня пока что дырка в стене + 3м. ПВХ + пластмассовые крантики, для удобства 4-е счетчика пузырьков. Т.е. шара.

[Kus-Kus]

ЮрийВладимирович, Неохота там регистрироваться Текст прочел. но хотелось бы схему и фотки глянуть! Очень заинтересовало!

[Ю.В.]

Сделаю на выходных, не вопрос.
TPV, соединений хватает, но, как я понимаю, мне этот вопрос удалось "закрыть" навсегда. Трубки осмосовские с осмосовскими же тройниками- 100% надежно. Эта же трубка за счет своего приличного диаметра очень плотно входит в резинку капельницы. Даже стяжки пластиковые отсутствуют, хотя, наверное, все ж поставлю. Не травит нигде и ничего. Должен сказать, что это систему уплотнений я отработал еще на первой своей схеме, о чем не раз писал.

[Mustafa]

А давайте проведем перекличку кто и в каких обьёмах использует такую систему.
начну :

Mustаfа- 8 л. 20л. и 40л.
Bezdik79- 17л.
Dyаdyа Vаsyа 100л.
Ю.В. 45л
Sereja5 35л 100л
TPV 140л
manulo 30л
hollek 25л
Kus-Kus 140л
Янек 70л 30л
Ostry 54л 10л

[Ю.В.]

Ю.В. 45л. Готовлюсь к 400...

[Sereja5]

35 и 100 литров.

[TPV]

140 л. - пока справляется! Дропчеккер зелененький, трава пузыряет вовсю!

[manulo]

30 литров. дропчекер зеленый, трава пузыряет
в планах на 200 литров

[vozi]

Собрал безклапанную систему (пост 393). спасибо автору, работает уже 3 суток. по расходу должно проработать еще суток 6-7. соду и к-ту брал на глазок, по ст. ложке с горкой. бутылки 0.5 литров.

[hollek]

25л, трава довольна - пузыряет...

[Mustafa]

Допис від vozi

Собрал безклапанную систему (пост 393). спасибо автору, работает уже 3 суток. по расходу должно проработать еще суток 6-7. соду и к-ту брал на глазок, по ст. ложке с горкой. бутылки 0.5 литров.

если ложками мерять, то соотношение 2:3
т.е. 2 обьема Соды=3 обьема Лимон.Кислоты. по Весу (погрешность10%)

на 0.5л бутылку я сыпал 6 чайн.ложек соды и 9 ч.л. лимонки. ложки с максималино возможной горкой.

[Ю.В.]

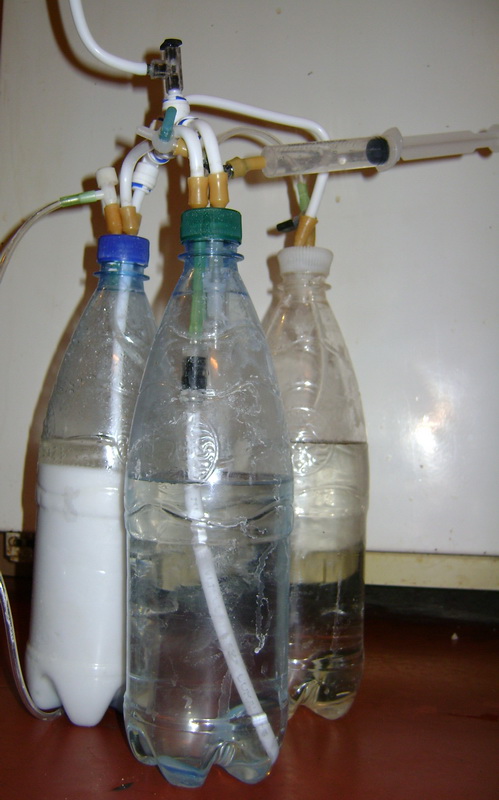

Как и обещал, "генератор Юрия"
Особо не парясь- цитатой с моего поста с АСа.

Надоел главный недостаток имеющегося варианта системы- необходимость перезарядки раз в 2-4 недели. Да и большой аквариум может потребовать чего-то бОльшего, чем 1 пуз/сек. Поэтому пришлось генератор немного доработать. "Немного" вылилось в третью бутылку, десяток новых деталей и "запас хода" в 250 л СО2 с необходимостью 2-3 дозаправок без разборки аппарата, не отходя от аквариума...
Принципиальная схема полностью идентична предшественнику.
Добавились:
1. Еще одна бутылка- ресивер. Служит для смягчения колебаний давления. А, также, для резкого повышения давления (это нужно при необходимости резко увеличить подачу газа- для подачи свыше 2-х пуз/сек давление в системе должно быть повыше) путем сброса воды, находящейся в ней.
2.Предохранительный клапан (шприц). Это резко упрощенный вариант предохранительного клапана- манометра, передранного))) мною у Hiks и Belkins При превышении давления, в моем случае, 3-х атмосфер, поршень шприца (в кислотной бутылке) выскакивает, давление в ней падает и реакция останавливается. Дополнительная функция- насос подкачки- когда нужно чуть-чуть поднять давление- например, из-за утечек.
3. Кран для дозаправки кислотой в процессе работы (объем заправляемой соды втрое превышает возможный объем заправляемой кислоты) (на одном тройнике со шприцом). Дополнительная функция- сброс давления, если необходимо его уменьшить в процессе работы.
4. Кран для сброса накапливающейся жидкости из содовой бутылки. Его необходимость вызвана тем, что запас соды втрое превышает запас кислоты при одинаковых объемах бутылок. Поскольку раствор кислоты дозаправить легче, чем сухую соду, поэтому и было принято такое решение.
Данный генератор собран на литровых бутылках. Применение 2-х литровых, естественно, увеличит его производительность вдвое.
Аппарат собран на осмосовских трубках и тройниках. Герметизация крышек- такая же, как в предыдущем варианте.
Понятно, что подробности пропустил- если кому надо- спрашивайте.
Следующая модернизация будет заключаться в установке редуктора. А может и не будет - стабильность довольно высокая.

Стыков действительно хватает, но плотный натяг резинки от капельницы на осмосовскую трубку, смазанную мылом (проверено на предыдущей модели), осмосовские тройники- и ни одной утечки. Я отказался от дросселирующего крана. Вместо него заузил выход газовой трубки из соды в кислоту (игла от шприца) и сделал диаметр трубки подачи кислоты в содовой бутылке меньше, чем в кислоте. Это дало необходимое запаздывание и генератор в разнос не идет ни при каких режимах. Вызвать сработку предохранительного клапана можно только искусственно повышая давление.

[Kus-Kus]

Mustafa, 160 все отлично! Травка довольна! Но не без проблем! (Проблемы с удо)

[Kus-Kus]

ЮрийВладимирович, Блин на систему стало страшно смотреть! Это ж сколько нюансов и моментов!? Вы понимаете о чем я!
