Контроллер на базе Arduino Mega 2560 + 3.2" TFT Touch LCD

[sae74]

Какое то время назад решил я собрать свой вариант контроллера для аквариума.
На долго затянулся этот процесс.
Идейным вдохновителем стал Pimass,а автором графики и дизайна экранов его девушка Виктория. За что им огромное спасибо. У меня фантазии так и не хватило.

Вот на чем собран контроллер

************************************************** *************************

mega 2560
экран 3,2

переходник между экраном и ардуиной

часы RTC DS1307

Переходник нужно перепаивать 8 проводов.

У меня в теме есть плата этого переходника с часами, делителем напряжения для пш. но собирать еее нужно самому. Детали стоят копейки. Плату можно заказать у китайцев но минимум 10 штук. или у меня есть еще парочка по 5 долларов.
Тогда все аккуратно без соплей и не нужно танцев с бубном.

Это минимум что нужно для запуска программы.
Еще блок питания на 5 вольт, если будут вентиляторы то и на 12 вольт. вот такой на два напряжения 12 и 5 вольт сразу.

Для управления каналами до 24 вольт можно использовать сборку на 4 канала или на 1 канал

Для нагрузки на 220 вольт такие реле, но я использую силовую плату на симисторах.
ПШ усилитель собрать самому, лан модуль стоит 14-17 долларов, но не стоит его брать, у меня реализовано только мониторинг на андроид телефон и дальше развивать нет времени.

Датчик температуры для пресной воды

************************************************** *************************

Контроллер имеет 9 каналов для подключения нагрузки.
На каждый канал до 7 отдельных программ.
Дополнительно канал на работу с фильтром (временное отключение). Канал управления кулером охлаждения LED светильника.
Часы реального времени.


Можно подключить следующие датчики контроля:
4 датчика температуры
4 пш электрода
2 ультразвуковых датчика уровня воды

Каждый датчик можно одновременно использовать для управления несколькими каналами. Например:
1 канал осуществляет подачу СО2 согласно данным с электрода ПШ до уровня 6.00
2 канал следит что бы показания с того же электрода и как только показания достигнут 5.5 начнет работать компрессор и подавать воздух в аквариум.

Что умеет делать контроллер:
1. включать свет по таймеру (рассвет/закат)
2. контроль температуры обогрев/охлаждение
3. контроль СО2 повышение/понижение
4. контроль уровня воды слив/долив
5. подача удо или других жидкостей
6. каждый канал имеет регулировку PWM (шим) уровня,
есть возможность выбирать PWM частоту для всех каналов сразу, следующие значения в Гц: 3000, 2500, 2000, 1500, 1000, 500
7. калибровка дозатора УДО, Подача УДО с точностью 0,5 мл.
8. калибровка ПШ электродов
9. отключение фильтра от 10 до 50 минут
Пункты с 2 по 5 можно ограничить по времени. Например контроль CO2 с 8-00 до 19-00

В планах:
1 Подключить LAN модуль для управлением контроллером
2 Сделать ведение ЛОГ файла данных
3 Сделать управление помпой течения для моря

Необходима помощь в разработке силовой исполнительной платы
Буду рад любой помощи.


Главный экран
Скрытый текст

Настройка времени, поиск датчиков температуры, калибровка электродов ПШ, настройка LAN


Установка времени


Поиск датчиков температуры


Калибровка ПШ электродов


Установки условий работы канала


Настройка таймера


Настройка контроля температуры


Настройка контроля ПШ


Настройка контроля уровня воды


Настройка PWM (шим) уровня


Настройка подачи УДО


Калибровка дозирующего насоса


Калибровка датчиков "ультразвук" уровня воды

Пример работы с программы, немного устаревшая версия.


Исходники можно скачать тут
Данная версия работает у меня уже давно и вроде бы стабильно.
Есть некоторые "баги" но их исправляю.
Если я смог сделать, то Вы уж точно сможете.....


Инструкция по сборке
Тут

Для тех кто захочет повторить «MegashildSAE»
Тут

Новое в контроллере: 22 февраля 2015г.
1. Убрал внешний ЕЕПРОМ, все хранится на ардуине.
2. Заменил поплавковые датчики уровня воды 4 шт, на 2 ультразвуковых.
3. Сделал калибровку уровня воды для срабатывания датчика.
4. Добавил экран с отображением состояний выходных каналов в Диаграмме.

[sae74]

Допис від azh122

PS сам бы выбрал второе

Вот тут то и самое интересное.
За всю историю проекта было желающих помочь около 10 человек. Каждый получил открытый код - на том и закончилась помощь.
Хорошо что код был сырой и частями - под каждую задачу отдельный.

[azh122]

все это знакомо.
Тот кто не особо не разбирается - тот хочет получить работоспособный код, который (если он может) под себя слегка поправить.
А кто разбирается - проще самому под себя с нуля накидать (на всех же все равно не угодишь), нежели чем в кракозябрах чужих разбираться. Ну может быть воспользоваться каки нить идеями, картинками, шрифтами.
Еще проблем. У тех кто разбирается и пишет - свои идеи, свое виденье. И фик они будут под чужую дудку плясать.

[gidrapon_kz]

Успешность проекта на 90% зависит от финансирования. Даже если автор и разработчик не заработает великих денег то хотябы отобьются затраты на эксперементы с железом и доп. Оборудованием.

Вижу, что разработка переспективна.
И ее можно довести до коммерческой реализации.
Но чтобы продавать - это должен быть законченый продукт типа посейдона. Сейчас весь функционал контроллера с большего реализуется на обычных реле времени.
В конструкцию надо добавить wifi ( лишние провода - зло) , web server (маленькие экраньчики не рулят - проще лежать на диване и иметь доступ к котроллеру), надо добавить 4 насоса для подачи удо (самопальные дозаторы на шприцах и клпанах - тихий ужас), в коплекте электрод пэаш, и естественно вся силовая часть. Иначе все это не имеет смысла. Думаю, что цена устройства будет ниже аналогов (пром. Компьютеров, спец аквариумных контроллерлв) и будет иметь перед ними ряд приумуществ.
Вот как то так.
Создать такое в одиночку и финансово и идеологически сложно.
Есть вариант скинуться и проспонсировать автора. Замутить что то вроде кикстартера.

[manulo]

gidrapon_kz, вафля к ардуине тока в железе потянет на лишние 70$. СинеЗуб около 5-7$

[gidrapon_kz]

Это частности. Ардуину видимо можно заставить работать с usb wifi свистками.

[azh122]

Допис від gidrapon_kz

Это частности. Ардуину видимо можно заставить работать с usb wifi свистками.

Можно, но не нужно.
Не надо вешать на слабый проц кучу задач ресурсоемких (да и про надежность не надо забывать).
web на ардуине и то (я считаю) перебор.
Пусть лучше арду своим делом занимается, а приемом-передачей данных во вне - доп девайс.

Более конкретно по доп. девайсу:
Короткое выхода на рынок - очень важная штука. Куча контор которая занимается простейшей автоматизацией отнюдь не смотрит на адруину или какой нибудь stm32. А смотрит на линукс. И тем более для такого рода задач (веб, "свистки") .

[gidrapon_kz]

Если законченное устройство с 4-мя насосами, электродом, веб, сервером с удобоворимым интерфейсом , и с доступностью по сети, термодатчиком - будет стоить до 250 у.е - это будет отличный результат, претендующий на коммерческий успех.

[sae74]

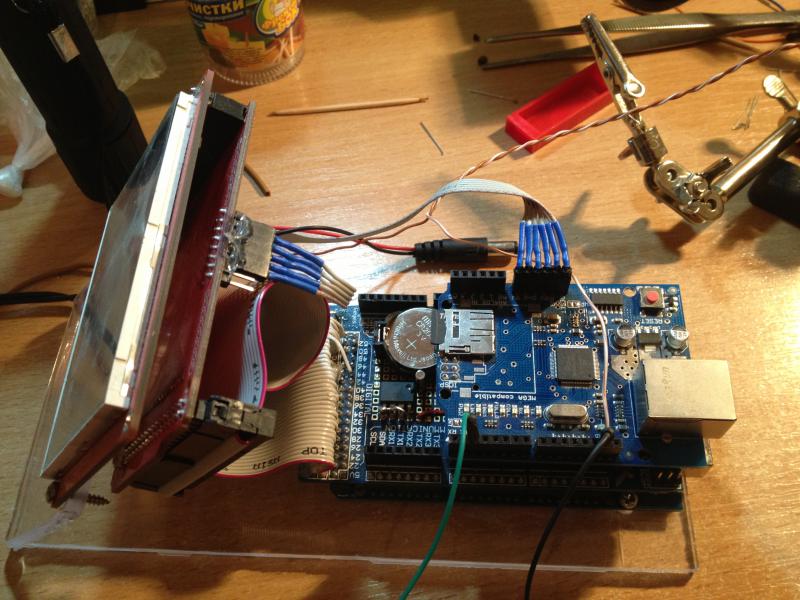

Вот так выглядит "бутерброд"

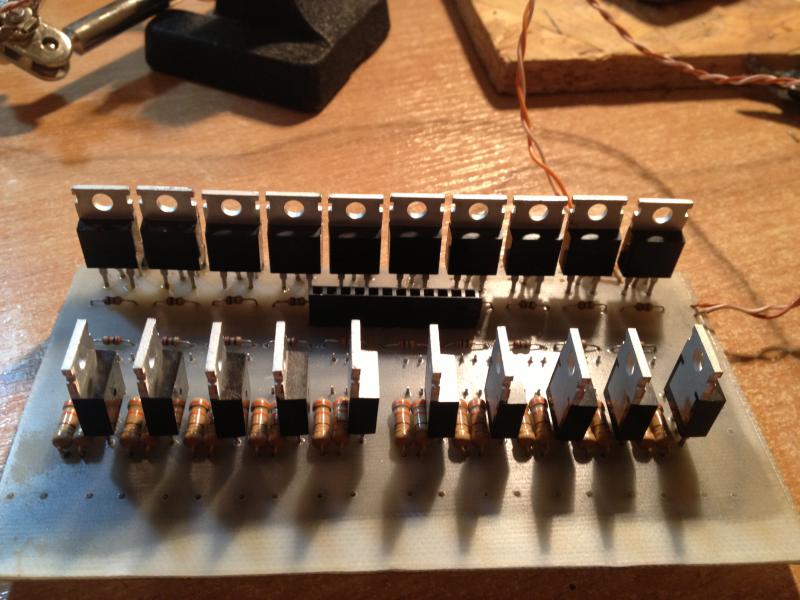

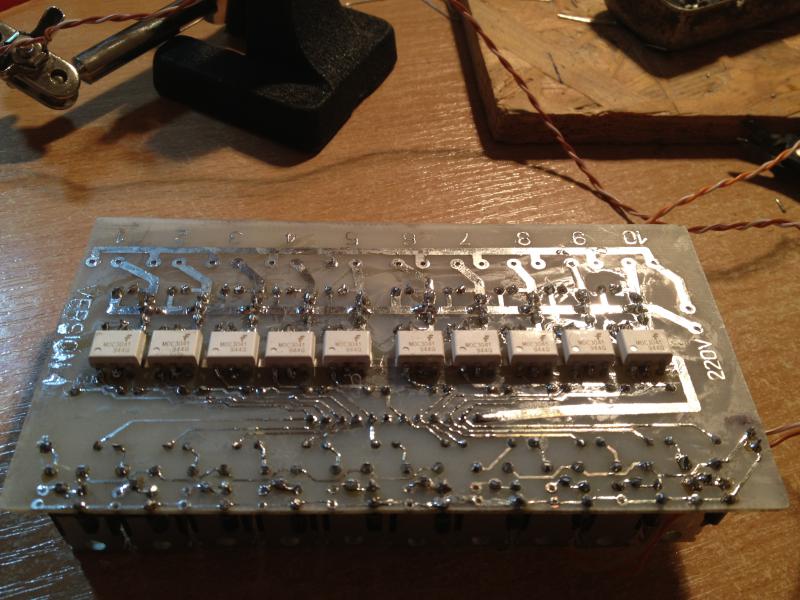

А это сегодня собрал пробную силовую плату.
На борту 10 каналов и каждый канал может одновременно управлять нагрузкой на 220 вольт и на 12 вольт.


на плате из-за ошибки МОС не правильно расположили, так что пришлось их паять с низу.


Нужно купить драйвера и собрать ЛЕД модуль.
Ну и собрать преобразователь напряжения для ПШ усилителя и сам усилитель.
Сегодня просто лень.

[paradox860]

Когда моки снизу даже прикольнее))) На чем будете преобразователь делать для ПШ?
Я на ICL7660 собрал, работает нормально.

[sae74]

Допис від paradox860

Я на ICL7660 собрал, работает нормально.

Я тоже на ней буду.

[snailmaster]

Андрей , заказал набор , подключаюсь к вашим разработкам , приедет ориентировочно 14-20 октября.

[sae74]

snailmaster, Принимается!

[tiger33]

Здравствуйте! Сам я в электронике можно сказать профан, но ищу себе контроллер в будущий куб. Собственно планируется диммирование по4 -5 каналам,мб закат рассвет,еще 2-3 канала таймера, терморегулятор на грелку и охлаждение вентиляторами воды и радиатора светодиодов.

Собственно вопрос по автодоливу. Нашел я вот конструкцию с карбоновыми электродами, управление ей можно организовать через ардуино или придется приведенную схему всетаки отдельно делать?

Вот ссылка:http://www.aquaforum.ua/showthread.php?t=99893

А вот я нашел комплект с ардуино и тач скрином, такой подойдет? http://www.ebay.com/itm/Mega2560-ATm...-/300894857599

[sae74]

tiger33, Набор подходит.
Эти электроды тоже можно использовать, но нужно немного программу изменить.
Так как у меня нет таких электродов и пока не планирую их покупать - то сделать не могу.

[klimnet]

sae74,Оффтоп

приветствую господ летчиков :,), тоже очень люблю и уважаю, по оффтопу в личку, стоит ли продолжать начинание , или забить на всех, электроника хоть и подвластна познанию, но программрование пока тяжело!
без оффтопа часто участвую в виде фото на аэродроме "Коротыч" (Харьков), может и познакомимся.
