Изготовление акваконтроллера
Бан за нарушения
Реєстрація: 06.11.2007
Звідки Ви: Донецк, зона АТО
Дописи: 19.780
сказав Дякую: 5.789
сказали Дякую 17.705 раз(и) в 6.926 повідомленні
14.03.2009, 00:01
Рейтинг:
 (28 голосов - 4,64 средняя оценка)
Данная тема является прямым продолжением темы Разработка акваконтроллера, созданной AlexThunder, за что ему огромное спасибо
На данный момент разработка в целом закончена и благодарен всем, кто принимал участие в обсуждении и реализации проекта
С помощью Chack'а были заказаны и изготовлены печатные платы

И сейчас начнется наверно самый интересный этап - сборка и настройка
Схема, плата, прошивка находятся в архиве во вложении.
ИСХОДНИКОВ ПРОГРАММЫ НЕТ !!! ПРОШИВКУ ИЗМЕНИТЬ НЕЛЬЗЯ !!!
Необходимое программное обеспечение:
Схема - sPlan 6.0 (для версии 3 - 7.0)
Плата - Slayout 5.0 / 6.0
Внимание !!! В процессе сборки и наладки в схему могут быть внесены изменения ! Следите за обновлением архива !!!
...........
New_controller-2V1 - плата с косметическими правками и обозначением элементов.
Контроллер-V.3 - улучшенный вариант (симисторы в одну линию, питание +12V, два диммера, USB на борту, 4 усилителя, отдельный разъем для клавиатуры).
Version 3.1 SMD - версия 3 для СМД элементов.
Плата1V5smd - многоплатная версия от "Пупс" (контроллер + силовая часть + клавиатура + усилители + кулер для силовой части).
Контроллер V3 DIP - все нужное для сборки версии 3.0 DIP.
Firmware.rar - прошивки от Володя_Череп для нормальной работы с USB на ATTiny2313.
Прошивки.rar - архив прошивок:
ATmega_32 - стандартная прошивка
Atmega_32_EE - прошивка EEPROM
ATmega_32_9600 - скорость UART 9600
ATmega_32_PWM_244Hz - использование ШИМ для управления драйверами. Вход PWM LDD подключается непосредственно к выводу 13 или 14 ATmega.
Программирование fuse-битов:
При прошивке микроконтроллеров необходимо запрограммировать (записать 0) следующие fuse-биты:
- для ATmega32 - BOOTSZ0, BOOTSZ1, SPIEN
- для ATtiny2313 - CKSEL0, SUT0, BODLEVEL1, WDTON, SPIEN
- для ATtiny13 - SPIEN, CKDIV8, SUT0, CKSEL0 (данная микросхема используется для схемы регулировки венилятора)
Все остальные fuse-биты должны быть незапрограммированы (равны 1).
Uniprof:
Fuse-бит будет запрограммирован, если убрать галочку в соответствующем поле.
Fuse-бит будет незапрограммирован, если поставить галочку в соответствующем поле.
CodeVisionAVR:
Fuse-бит будет запрограммирован, если поставить галочку в соответствующем поле.
Fuse-бит будет незапрограммирован, если убрать галочку в соответствующем поле.
AVRDUDE:
ATmega: -U lfuse:w:0xff:m -U hfuse:w:0xd9:m
ATtiny2313: -U lfuse:w:0xee:m -U hfuse:w:0xcb:m -U efuse:w:0xff:m
ATtiny13: -U lfuse:w:0x6a:m -U hfuse:w:0xff:m
Мініатюри долучень
Долучені файли
 |
Контроллер.rar (423,9 КБ, 19252 переглядів) |
|
AquaControl.rar (3,48 МБ, 18773 переглядів) |
|
New_controller-2V1.rar (59,8 КБ, 15524 переглядів) |
|
PL2303-USB.rar (2,03 МБ, 13317 переглядів) |
|
Новый контроллер-3.rar (43,5 КБ, 14366 переглядів) |
|
Плата для WH2004A.rar (278,0 КБ, 13666 переглядів) |
|
USB.rar (219,9 КБ, 13178 переглядів) |
 |
Контроллер-V.3.zip (86,5 КБ, 14835 переглядів) |
|
Version 3.1 SMD.zip (158,5 КБ, 14722 переглядів) |
 |
Полезная информация.pdf (306,9 КБ, 20684 переглядів) |
|
Плата1v5smd.rar (165,9 КБ, 13136 переглядів) |
|
Контроллер V3 DIP.zip (151,0 КБ, 15219 переглядів) |
|
Firmware.rar (21,6 КБ, 12391 переглядів) |
|
Aqua Control 2007 HELP.rar (172,4 КБ, 12685 переглядів) |
|
THelper.rar (57,3 КБ, 12134 переглядів) |
|
Прошивки.rar (68,0 КБ, 11153 переглядів) |
__________________
[I][B][COLOR=blue]С уважением, Сергей Таранченко[/COLOR][/B][/I]
Востаннє редагував Starcomputer: 19.04.2016 о 11:18..
Причина: Добавлен архив прошивок
|
|
Переглядів: 1947755
|
|
Ці 134 користувач(ів) сказали Дякую Starcomputer за це повідомлення:
|
+Максимус+ (31.08.2012), agorin (18.04.2009), aides (14.08.2013), AkaPain (07.02.2014), Aleksta (15.01.2012), ALEX77 (14.08.2009), AlexThunder (17.02.2010), alexv3 (10.04.2011), Alex_Ts (14.03.2009), Allcoholl (13.12.2009), ANTONENKO (02.04.2012), Antoxa106 (28.04.2013), AquaGomel (14.10.2010), arconas (05.02.2012), arik17 (12.10.2014), Ashatshem (09.02.2011), atom (17.05.2009), Baks (14.03.2009), BearIgor (23.03.2012), BELOUS (06.12.2011), biolog (21.11.2009), BlackAlex (14.03.2009), bmw (29.05.2009), bodom (25.05.2011), bonus78 (15.11.2009), Bosyak (19.01.2011), BpyH (29.01.2010), chack (14.03.2009), Cristal (14.06.2012), DEaD_MOPO3 (28.09.2011), Dimitr (12.02.2010), Dimker (15.06.2012), DiSan (25.12.2013), dolfik (05.01.2011), drv (31.08.2016), dubishe (21.12.2012), Dyshakz (14.02.2017), ersergey (14.04.2012), fylhttd (16.03.2009), gagari1 (13.02.2012), germanovitsh (01.11.2012), GrishaBGA (23.03.2009), Gutsik (17.07.2013), harn (04.07.2011), Heet (04.12.2009), iceSS (18.03.2009), igoritto (24.10.2010), IgorVin (10.02.2010), imac2008 (27.11.2010), iTango (08.08.2011), ivanaxion (31.08.2012), Kent (21.10.2010), kirilo777 (09.03.2012), klimnet (20.08.2012), klinok (05.09.2010), kluyt (17.08.2009), kollega-lg (21.04.2016), Koralove (24.10.2013), KostyaD (04.06.2009), kramar (14.03.2009), kusfu (28.09.2011), kvn79 (14.03.2009), Lexzx (23.03.2010), liss15 (14.10.2009), litlechina (05.05.2022), live steel (26.06.2012), lumen_xp (27.03.2012), LVit (27.11.2009), mact (14.05.2014), Makclaj (27.02.2011), masterross (11.12.2011), Mehannik (12.03.2015), MIhail (17.07.2011), myrko (15.04.2012), nbinc (12.05.2014), Nickname (25.06.2009), Nikolos667 (14.08.2011), Olzhich (18.03.2009), Oppozith (17.12.2012), Pastuh1234 (29.07.2012), pimass (15.03.2012), pulpit (21.11.2009), regiuscz (11.03.2011), rusianGrt (15.02.2010), rustr (19.09.2011), Ryzhii (10.04.2013), S V (10.01.2010), sae74 (15.02.2010), sergey_ln (28.02.2012), serjik2000 (03.07.2009), Sesh (31.05.2009), seva (19.01.2011), Shurhent (01.07.2011), Smile8 (28.09.2010), sobolev (21.09.2011), solvi (14.03.2009), sonokam (08.12.2011), sv46 (12.07.2011), Swen (14.06.2009), TakedaMaru (20.05.2013), telepuzic (22.02.2012), Tihon (04.01.2013), timofey (11.11.2009), Tiratore.d (08.11.2019), tolik_erema (04.03.2011), Ty3uK (22.03.2009), Umnik (13.01.2012), Uselink (10.02.2010), vad1972 (05.05.2010), Viktorrr (22.12.2012), vill (29.09.2010), Vitaha (26.11.2009), VitalyD (03.10.2010), VKabanov (29.04.2009), VladHNet (07.08.2009), VladVP (15.01.2012), _Vadim (11.02.2010), Амфибия (15.05.2009), Вася (14.07.2009), Володя Череп (14.03.2009), дух святой истины (16.03.2009), Ёжик в Тумане (28.02.2011), Зелёный (19.01.2012), Кениец (30.11.2009), Мираж (25.02.2012), Михаил. (14.07.2011), Молекула (04.04.2009), МСВ (19.02.2012), Пупс (20.07.2011), Рудницкий Олександр (18.01.2012), Снегозавр (20.02.2013), Шаманчик (26.10.2009), ЭКСПЕРИМЕНТАТОР (04.04.2009), Юрий Н. (17.08.2010) |
|
08.05.2009, 14:19
|
#601
|
|
Бан за нарушения
Реєстрація: 06.11.2007
Звідки Ви: Донецк, зона АТО
Дописи: 19.780
сказав Дякую: 5.789
сказали Дякую 17.705 раз(и) в 6.926 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Цитата:
Допис від enfogar
PavelZverev, Все по TCP/IP дорого и сложно в реализации
|
А зачем Вам дома TCP/IP ? Можно проще.
__________________
[I][B][COLOR=blue]С уважением, Сергей Таранченко[/COLOR][/B][/I]
|
|
|
|
|
cказали "Дякую" Starcomputer за цей допис:
|
|
|
08.05.2009, 14:20
|
#602
|
|
Живу я тут
Реєстрація: 17.09.2004
Звідки Ви: Киев, Троещина
Дописи: 14.486
сказав Дякую: 4.642
сказали Дякую 8.508 раз(и) в 4.382 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Цитата:
Допис від Starcomputer
Да пробую счас. Протокол 1WIRE
Вместо компа - старенький ноут.
Удобство - гибкость. Сколько надо устройств - столько и ставишь. А дальность там 100 метров - легко. |
Есть и ключи (типа коммутации), влагомеры, температура, давление.
Но датчики очень дорогие.
__________________
Страна не ублюдков и не воров.
__________________
|
|
|
|
|
08.05.2009, 14:22
|
#603
|
|
Живу я тут
Реєстрація: 13.02.2009
Звідки Ви: Киев, Татарка
Дописи: 266
сказав Дякую: 14
сказали Дякую 105 раз(и) в 85 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Starcomputer, PavelZverev говорил об удаленном доступе как к ПК, так и к контроллерам. А на чем, как не на TCP/IP это сделать ?
|
|
|
|
|
cказали "Дякую" enfogar за цей допис:
|
|
|
08.05.2009, 15:04
|
#604
|
|
Бан за нарушения
Реєстрація: 06.11.2007
Звідки Ви: Донецк, зона АТО
Дописи: 19.780
сказав Дякую: 5.789
сказали Дякую 17.705 раз(и) в 6.926 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
На 1WIRE дешево и сердито
__________________
[I][B][COLOR=blue]С уважением, Сергей Таранченко[/COLOR][/B][/I]
|
|
|
|
|
08.05.2009, 15:06
|
#605
|
|
Бан за нарушения
Реєстрація: 06.11.2007
Звідки Ви: Донецк, зона АТО
Дописи: 19.780
сказав Дякую: 5.789
сказали Дякую 17.705 раз(и) в 6.926 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Цитата:
Допис від Sem
Есть и ключи (типа коммутации), влагомеры, температура, давление.
Но датчики очень дорогие.
|
Ну смотри сам:
Ноут мне обошелся в 200 грн (дисплей к контроллеру - 300
Переходник от СОМ к 1WIRE еще гривен 20.
Набор для контроллера (без датчиков) стоит 750 грн.
Итак:
750 - 200 = 550
На датчики и ключи хватит
__________________
[I][B][COLOR=blue]С уважением, Сергей Таранченко[/COLOR][/B][/I]
|
|
|
|
|
08.05.2009, 15:22
|
#606
|
|
Живу я тут
Реєстрація: 17.09.2004
Звідки Ви: Киев, Троещина
Дописи: 14.486
сказав Дякую: 4.642
сказали Дякую 8.508 раз(и) в 4.382 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Starcomputer, я тоже такой ноут хочу-))))
__________________
Страна не ублюдков и не воров.
__________________
|
|
|
|
|
08.05.2009, 15:28
|
#607
|
|
Живу я тут
Реєстрація: 17.09.2004
Звідки Ви: Киев, Троещина
Дописи: 14.486
сказав Дякую: 4.642
сказали Дякую 8.508 раз(и) в 4.382 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
1WIRE сеть у меня на работе удаленность 150 метров для 5 датчиков
дс18б20
__________________
Страна не ублюдков и не воров.
__________________
Востаннє редагував Sem: 08.05.2009 о 16:46..
Причина: не до, а для 5
|
|
|
|
|
08.05.2009, 15:36
|
#608
|
|
Активний участник форуму
Реєстрація: 27.03.2009
Звідки Ви: Latvija
Дописи: 189
сказав Дякую: 63
сказали Дякую 75 раз(и) в 41 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Цитата:
Допис від Sem
1WIRE сеть у меня на работе удаленность 150 метров до 5 датчиков
дс18б20
|
RS485 - 100 кбит/с — 1200 м, 32 устройства на линии
|
|
|
|
|
08.05.2009, 16:10
|
#609
|
|
Живу я тут
Реєстрація: 17.09.2004
Звідки Ви: Киев, Троещина
Дописи: 14.486
сказав Дякую: 4.642
сказали Дякую 8.508 раз(и) в 4.382 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Цитата:
Допис від agorin
RS485 - 100 кбит/с — 1200 м, 32 устройства на линии |
И насколько я помню дополнительных 4 м\с?
__________________
Страна не ублюдков и не воров.
__________________
|
|
|
|
|
08.05.2009, 16:34
|
#610
|
|
Активний участник форуму
Реєстрація: 27.03.2009
Звідки Ви: Latvija
Дописи: 189
сказав Дякую: 63
сказали Дякую 75 раз(и) в 41 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Цитата:
Допис від Sem
И насколько я помню дополнительных 4 м\с?
|
Что имеется в виду под 4 м\с?
|
|
|
|
|
08.05.2009, 16:35
|
#611
|
|
Живу я тут
Реєстрація: 17.09.2004
Звідки Ви: Киев, Троещина
Дописи: 14.486
сказав Дякую: 4.642
сказали Дякую 8.508 раз(и) в 4.382 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Цитата:
Допис від agorin
Что иммется в виду под 4 м\с?
|
4 микросхемы
__________________
Страна не ублюдков и не воров.
__________________
|
|
|
|
|
08.05.2009, 16:43
|
#612
|
|
Бан за нарушения
Реєстрація: 06.11.2007
Звідки Ви: Донецк, зона АТО
Дописи: 19.780
сказав Дякую: 5.789
сказали Дякую 17.705 раз(и) в 6.926 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
1WIRE наиболее простая сеть, потому, что DS18B20 и иже с ними подключаются прям к кабелю, без всякой дополнительной обвески.
Цитата:
Допис від Sem
Starcomputer, я тоже такой ноут хочу-))))
|
Sem, я его здесь, на форуме купил
__________________
[I][B][COLOR=blue]С уважением, Сергей Таранченко[/COLOR][/B][/I]
|
|
|
|
|
08.05.2009, 16:50
|
#613
|
|
Живу я тут
Реєстрація: 17.09.2004
Звідки Ви: Киев, Троещина
Дописи: 14.486
сказав Дякую: 4.642
сказали Дякую 8.508 раз(и) в 4.382 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Starcomputer, значит поищи еще один-))) У тебя хорошо видать получается-)
__________________
Страна не ублюдков и не воров.
__________________
|
|
|
|
|
cказали "Дякую" Sem за цей допис:
|
|
|
08.05.2009, 21:39
|
#614
|
|
Активний участник форуму
Реєстрація: 27.03.2009
Звідки Ви: Latvija
Дописи: 189
сказав Дякую: 63
сказали Дякую 75 раз(и) в 41 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Цитата:
Допис від Sem
4 микросхемы
|
Насчёт 4 не знаю, ставится один МАХ. Недешёвый, конечно. Опторазвязка внутри. Достаточно надёжная штука. Всё зависит от конечной цели - если уж строить распределённую систему на кучу аквасов, то так, чтобы линия не висла
|
|
|
|
|
08.05.2009, 21:45
|
#615
|
|
Активний участник форуму
Реєстрація: 27.03.2009
Звідки Ви: Latvija
Дописи: 189
сказав Дякую: 63
сказали Дякую 75 раз(и) в 41 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===

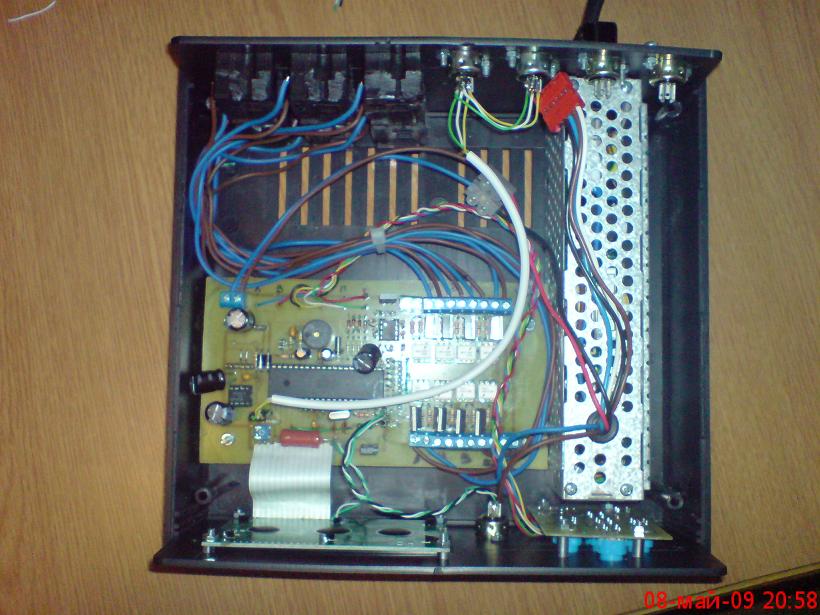

Пришёл мой дисплей из Китая, в связи с этим несколько фоток
