07.03.2015, 21:27
|
#61
|
|
Живу я тут
Реєстрація: 11.07.2013
Звідки Ви: Киев (Борщаговка)
Дописи: 665
сказав Дякую: 106
сказали Дякую 535 раз(и) в 244 повідомленні
|

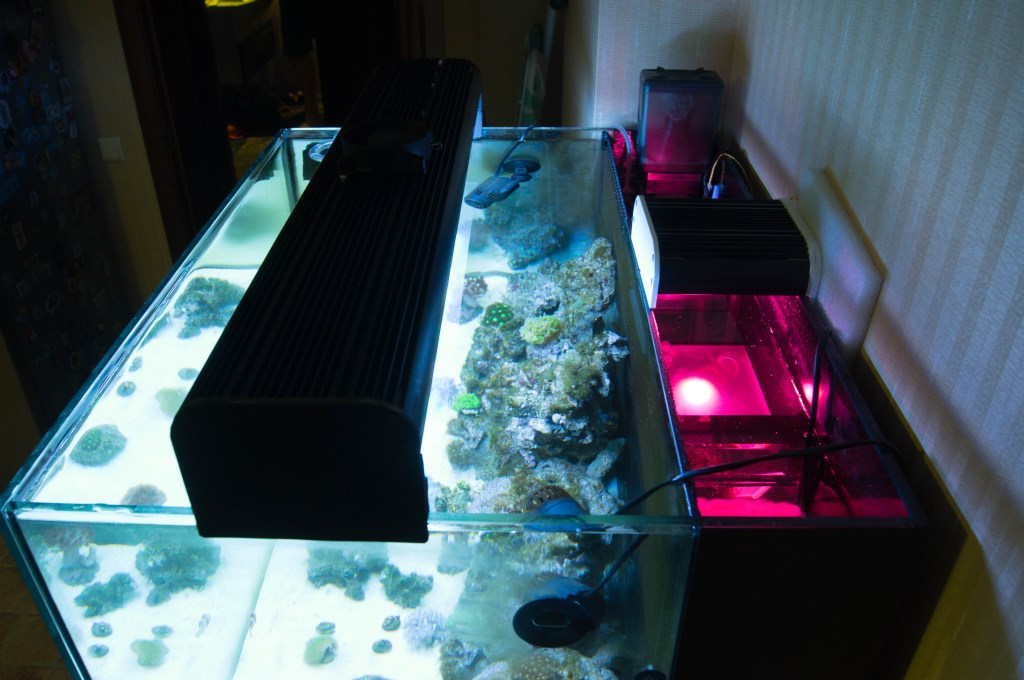

Re: Простой акваконтроллер ARDUINO v.2 (LED море) ===www.aquaforum.ua===
|
|
|
|
07.03.2015, 21:41
|
#62
|
|
Бан за нарушения
Реєстрація: 04.01.2009
Звідки Ви: Полтава
Дописи: 5.494
сказав Дякую: 6.242
сказали Дякую 5.758 раз(и) в 2.264 повідомленні
|
Re: Простой акваконтроллер ARDUINO v.2 (LED море) ===www.aquaforum.ua===
AlexVOK, Хороший датчик, у меня трудится уже давно.
__________________
|
|
|
|
|
07.03.2015, 22:14
|
#63
|
|
Придивляюся
Реєстрація: 08.01.2008
Звідки Ви: Pinsk, RB
Дописи: 43
сказав Дякую: 5
сказали Дякую 16 раз(и) в 12 повідомленні
|
Re: Простой акваконтроллер ARDUINO v.2 (LED море) ===www.aquaforum.ua===
И как он действует?
Внутри геркон а в поплавке магнит?
|
|
|
|
|
07.03.2015, 22:16
|
#64
|
|
Бан за нарушения
Реєстрація: 04.01.2009
Звідки Ви: Полтава
Дописи: 5.494
сказав Дякую: 6.242
сказали Дякую 5.758 раз(и) в 2.264 повідомленні
|
Re: Простой акваконтроллер ARDUINO v.2 (LED море) ===www.aquaforum.ua===
AlexNT, Да.
__________________
|
|
|
|
|
08.03.2015, 17:52
|
#65
|
|
Придивляюся
Реєстрація: 16.08.2014
Дописи: 6
сказав Дякую: 8
сказали Дякую 1 раз(и) в 1 повідомленні
|
Re: Простой акваконтроллер ARDUINO v.2 (LED море) ===www.aquaforum.ua===
AlexVOK, вы можете нарисовать схему? Спасибо!
|
|
|
|
|
10.03.2015, 15:48
|
#66
|
|
Живу я тут
Реєстрація: 11.07.2013
Звідки Ви: Киев (Борщаговка)
Дописи: 665
сказав Дякую: 106
сказали Дякую 535 раз(и) в 244 повідомленні
|
Re: Простой акваконтроллер ARDUINO v.2 (LED море) ===www.aquaforum.ua===
johnsmith, Обязательно нарисую
Вот соберусь с силами
хотя там по исходнику понятно что куда.
|
|
|
|
|
cказали "Дякую" AlexVOK за цей допис:
|
|
|
10.03.2015, 20:08
|
#67
|
|
Живу я тут
Реєстрація: 10.02.2014
Звідки Ви: Кострома
Дописи: 105
сказав Дякую: 16
сказали Дякую 5 раз(и) в 5 повідомленні
|
Re: Простой акваконтроллер ARDUINO v.2 (LED море) ===www.aquaforum.ua===
Ребят напишите к каким пинам на ардуино подключить дисплей а то в скетче не понятно мне)))
|
|
|
|
|
10.03.2015, 20:38
|
#68
|
|
Бан за нарушения
Реєстрація: 04.01.2009
Звідки Ви: Полтава
Дописи: 5.494
сказав Дякую: 6.242
сказали Дякую 5.758 раз(и) в 2.264 повідомленні
|
Re: Простой акваконтроллер ARDUINO v.2 (LED море) ===www.aquaforum.ua===
Цитата:
Допис від Mehannik
Ребят напишите к каким пинам на ардуино подключить дисплей а то в скетче не понятно мне)))
|
Мне кажется что пост №1 ответ на ваш вопрос.__________________
|
|
|
|
|
10.03.2015, 21:31
|
#69
|
|
Живу я тут
Реєстрація: 11.07.2013
Звідки Ви: Киев (Борщаговка)
Дописи: 665
сказав Дякую: 106
сказали Дякую 535 раз(и) в 244 повідомленні
|
Re: Простой акваконтроллер ARDUINO v.2 (LED море) ===www.aquaforum.ua===

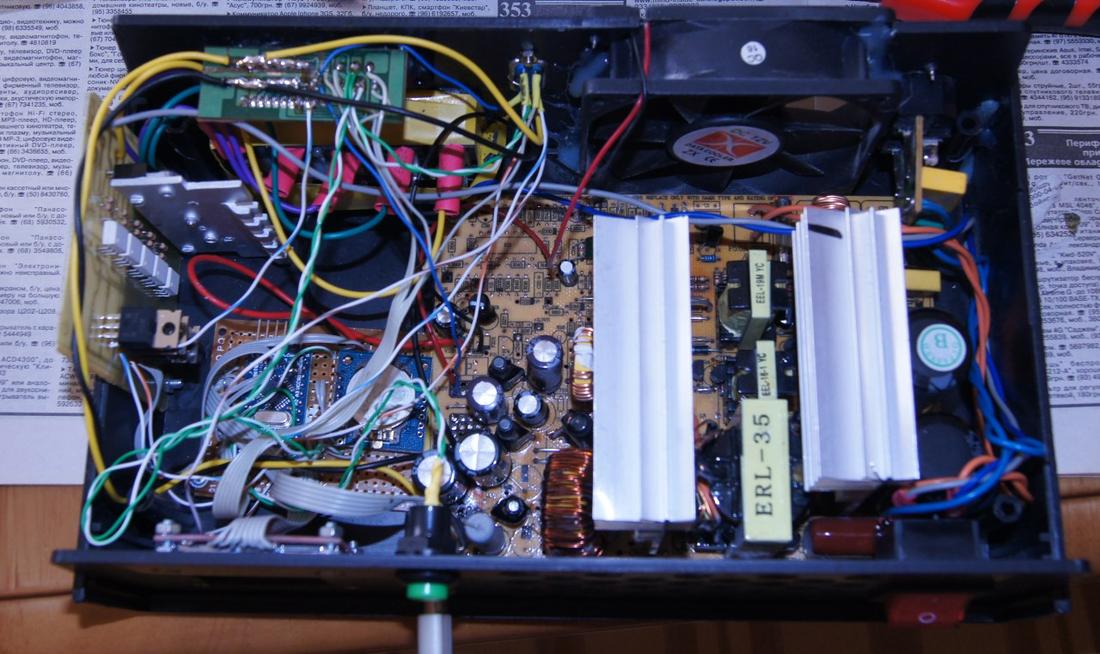

sae74, в версии 2 подключение выполнено к другим пинам !!
схемка от пресной версии контроллера не актуальна!
вот часть
// DS1307
#define RTC_SDA 17 //A3
#define RTC_SCL 16 //A2
// LCD5110
#define LCD_SCK 15 //A1
#define LCD_MOSI 14 //A0
#define LCD_DC 18 //A4
#define LCD_RST 19 //A5
#define LCD_CS 21 //(соединен с землей со стороны ЛСД) - также сделал с подсветкой прям на экране припаял резистор 470 Ом с +5В на вывод подсветки (если хотите по ярче тогда 330 Ом)
хитрость только одна если номер пина больше 13 это значит аналоговые пины
т.е. 14 = А0
15 = А1
и т.д.
Особенности линий А6 и А7
подтянуты резисторами 10кОм к +5В
Вот фактически и вся схема
Востаннє редагував AlexVOK: 10.03.2015 о 21:39..
|
|
|
|
|
Ці 2 користувач(ів) сказали Дякую AlexVOK за це повідомлення:
|
|
|
10.03.2015, 21:41
|
#70
|
|
Бан за нарушения
Реєстрація: 04.01.2009
Звідки Ви: Полтава
Дописи: 5.494
сказав Дякую: 6.242
сказали Дякую 5.758 раз(и) в 2.264 повідомленні
|
Re: Простой акваконтроллер ARDUINO v.2 (LED море) ===www.aquaforum.ua===
AlexVOK, Прикольно, не думал что так радикально измените всю схему.
__________________
|
|
|
|
|
10.03.2015, 22:05
|
#71
|
|
Живу я тут
Реєстрація: 10.02.2014
Звідки Ви: Кострома
Дописи: 105
сказав Дякую: 16
сказали Дякую 5 раз(и) в 5 повідомленні
|
Re: Простой акваконтроллер ARDUINO v.2 (LED море) ===www.aquaforum.ua===
Цитата:
Допис від AlexVOK
#define LCD_SCK 15 //A1
#define LCD_MOSI 14 //A0
#define LCD_DC 18 //A4
#define LCD_RST 19 //A5
#define LCD_CS 21 //(
|
не вы не множко меня не поняли или я не так вырозился)) посто увас допустим в первой версии контроллера сделано так (поправельному ) а тут всякие появились SCK MOSI CS)) уж извините за мой тупизм))))))))))))))))
|
|
|
|
|
10.03.2015, 22:25
|
#72
|
|
Живу я тут
Реєстрація: 11.07.2013
Звідки Ви: Киев (Борщаговка)
Дописи: 665
сказав Дякую: 106
сказали Дякую 535 раз(и) в 244 повідомленні
|
Re: Простой акваконтроллер ARDUINO v.2 (LED море) ===www.aquaforum.ua===
Mehannik, тогда подождите когда нарисую схемку
не обещаю это быстро, работы много - времени мало
|
|
|
|
|
14.03.2015, 01:44
|
#73
|
|
Придивляюся
Реєстрація: 08.01.2008
Звідки Ви: Pinsk, RB
Дописи: 43
сказав Дякую: 5
сказали Дякую 16 раз(и) в 12 повідомленні
|
Re: Простой акваконтроллер ARDUINO v.2 (LED море) ===www.aquaforum.ua===
Цитата:
Допис від AlexVOK
на вывод А7 - сделал отдельную кнопку кормление (чтоб не шастать по меню)
|
О! Дорвался сегодня до своего заброшенного скетча. Идея в тему (если еще актуально) Чтоб долго не шастать по меню можно с начального экрана (скринсейвера, информационного илиКакТамЕгоЕщеНазвать) переходить не в main menu по нажатии ЛЮБОЙ клавиши а в 4 РАЗНЫЕ менюшки в зависимости от нажатия BUTTON_UP BUTTON_DOWN BUTTON_OK BUTTON_CANCEL. Ну или в Вашем случае вместо одной из менюшек отработать режим кормления.
|
|
|
|
|
14.03.2015, 09:20
|
#74
|
|
Живу я тут
Реєстрація: 11.07.2013
Звідки Ви: Киев (Борщаговка)
Дописи: 665
сказав Дякую: 106
сказали Дякую 535 раз(и) в 244 повідомленні
|
Re: Простой акваконтроллер ARDUINO v.2 (LED море) ===www.aquaforum.ua===
AlexNT, идея хорошая но в этом варианте у меня используется энкодер
кнопка только одна - режим кормления - чтоб по менюшкам не бегать
|
|
|
|
|
21.03.2015, 10:28
|
#75
|
|
Живу я тут
Реєстрація: 11.07.2013
Звідки Ви: Киев (Борщаговка)
Дописи: 665
сказав Дякую: 106
сказали Дякую 535 раз(и) в 244 повідомленні
|
Re: Простой акваконтроллер ARDUINO v.2 (LED море) ===www.aquaforum.ua===
Часто спрашивают в личьке по поводу драйверов
Доссель марки не знаю, 100мкГн на ток больше 1А
У меня 100мкГн на ток 1,2А брал на кардачах павильон 9В
(7 грн был)
Подходит любой (у них разные посадочные и размеры)
с резистором все прото
формула R = 0.1/Iout
т.е на 1А нужен резитор 0.1 Ом
Если сложно найти необходимые номиналы - используй параллельное соединение
|
|
|
|
|
Ці 3 користувач(ів) сказали Дякую AlexVOK за це повідомлення:
|
|
|
|
|
