Какое то время назад решил я собрать свой вариант контроллера для аквариума.
На долго затянулся этот процесс.
Идейным вдохновителем стал Pimass,а автором графики и дизайна экранов его девушка Виктория. За что им огромное спасибо. У меня фантазии так и не хватило.
У меня в теме есть плата этого переходника с часами, делителем напряжения для пш. но собирать еее нужно самому. Детали стоят копейки. Плату можно заказать у китайцев но минимум 10 штук. или у меня есть еще парочка по 5 долларов.
Тогда все аккуратно без соплей и не нужно танцев с бубном.
Для нагрузки на 220 вольт такие реле, но я использую силовую плату на симисторах.
ПШ усилитель собрать самому, лан модуль стоит 14-17 долларов, но не стоит его брать, у меня реализовано только мониторинг на андроид телефон и дальше развивать нет времени.
Контроллер имеет 9 каналов для подключения нагрузки.
На каждый канал до 7 отдельных программ.
Дополнительно канал на работу с фильтром (временное отключение). Канал управления кулером охлаждения LED светильника.
Часы реального времени.
Можно подключить следующие датчики контроля:
4 датчика температуры
4 пш электрода
2 ультразвуковых датчика уровня воды
Каждый датчик можно одновременно использовать для управления несколькими каналами. Например:
1 канал осуществляет подачу СО2 согласно данным с электрода ПШ до уровня 6.00
2 канал следит что бы показания с того же электрода и как только показания достигнут 5.5 начнет работать компрессор и подавать воздух в аквариум.
Что умеет делать контроллер:
1. включать свет по таймеру (рассвет/закат)
2. контроль температуры обогрев/охлаждение
3. контроль СО2 повышение/понижение
4. контроль уровня воды слив/долив
5. подача удо или других жидкостей
6. каждый канал имеет регулировку PWM (шим) уровня,
есть возможность выбирать PWM частоту для всех каналов сразу, следующие значения в Гц: 3000, 2500, 2000, 1500, 1000, 500
7. калибровка дозатора УДО, Подача УДО с точностью 0,5 мл.
8. калибровка ПШ электродов
9. отключение фильтра от 10 до 50 минут
Пункты с 2 по 5 можно ограничить по времени. Например контроль CO2 с 8-00 до 19-00
В планах:
1 Подключить LAN модуль для управлением контроллером
2 Сделать ведение ЛОГ файла данных
3 Сделать управление помпой течения для моря
Необходима помощь в разработке силовой исполнительной платы
Буду рад любой помощи.
Настройка времени, поиск датчиков температуры, калибровка электродов ПШ, настройка LAN
Установка времени
Поиск датчиков температуры
Калибровка ПШ электродов
Установки условий работы канала
Настройка таймера
Настройка контроля температуры
Настройка контроля ПШ
Настройка контроля уровня воды
Настройка PWM (шим) уровня
Настройка подачи УДО
Калибровка дозирующего насоса
Калибровка датчиков "ультразвук" уровня воды
Пример работы с программы, немного устаревшая версия.
Исходники можно скачать тут
Данная версия работает у меня уже давно и вроде бы стабильно.
Есть некоторые "баги" но их исправляю.
Если я смог сделать, то Вы уж точно сможете.....
Новое в контроллере: 22 февраля 2015г.
1. Убрал внешний ЕЕПРОМ, все хранится на ардуине.
2. Заменил поплавковые датчики уровня воды 4 шт, на 2 ультразвуковых.
3. Сделал калибровку уровня воды для срабатывания датчика.
4. Добавил экран с отображением состояний выходных каналов в Диаграмме.
Востаннє редагував sae74: 23.02.2016 о 07:17..
Переглядів: 410065
Ці 62 користувач(ів) сказали Дякую sae74 за це повідомлення:
Re: Контроллер на базе Arduino Mega 2560 + 3.2" TFT Touch LCD ===www.aquaforum.ua===
Я тоже не выдержал. В прошлых сообщениях я писал, что отказался от заказа Ardino и всего остального. Но начав писать мануал, понял, пока на себе не попробуешь ничего не получиться. Итак!!! (Фанфары) я купил:
1. Клон Arduino Mega 2560 Rev3
2. ITDB02 Shield Мега-переходник для TFT
3. 3.2" TFT LCD Screen модуль
4. Real Time Clock Модуль с батарейкой (DS1307)
5. Температурный датчик водонепроницаемый ds18b20
6. 8-ми канальный модуль реле 5В 10А (Просто взял пока не спаял свою силовую)
Брал все в одном киевском магазине. Ссылку, кому интересно, дам в личку дабы не расценивалось за рекламу.
Пока ничего не паял. Собрал "Бутерброд" пока белый экран. Нужно разбираться дальше.
Re: Контроллер на базе Arduino Mega 2560 + 3.2" TFT Touch LCD ===www.aquaforum.ua===
Hokins, Если на моем скетче то скорее всего будет белый экран пока не перепаять проводками пины.
Если на тестовом - то нужно разобраться с драйвером крана.
Re: Контроллер на базе Arduino Mega 2560 + 3.2" TFT Touch LCD ===www.aquaforum.ua===
Цитата:
Допис від Hokins
Я тоже не выдержал. В прошлых сообщениях я писал, что отказался от заказа Ardino и всего остального. Но начав писать мануал, понял, пока на себе не попробуешь ничего не получиться. Итак!!! (Фанфары) я купил:
1. Клон Arduino Mega 2560 Rev3
2. ITDB02 Shield Мега-переходник для TFT
3. 3.2" TFT LCD Screen модуль
4. Real Time Clock Модуль с батарейкой (DS1307)
5. Температурный датчик водонепроницаемый ds18b20
6. 8-ми канальный модуль реле 5В 10А (Просто взял пока не спаял свою силовую)
Брал все в одном киевском магазине. Ссылку, кому интересно, дам в личку дабы не расценивалось за рекламу.
Пока ничего не паял. Собрал "Бутерброд" пока белый экран. Нужно разбираться дальше.
Блин, наверное буду брать такой же. Прошелся по магазинам так на 4 розетки с землей корпус для удлинителя больше 100 грн. А еще коробку, а внешний вид. Где наша не пропадала?
Відповідь: Re: Контроллер на базе Arduino Mega 2560 + 3.2" TFT Touch LCD ===www.aquaforum.ua===
Цитата:
Допис від US5TC
Блин, наверное буду брать такой же. Прошелся по магазинам так на 4 розетки с землей корпус для удлинителя больше 100 грн. А еще коробку, а внешний вид. Где наша не пропадала?
Re: Контроллер на базе Arduino Mega 2560 + 3.2" TFT Touch LCD ===www.aquaforum.ua===

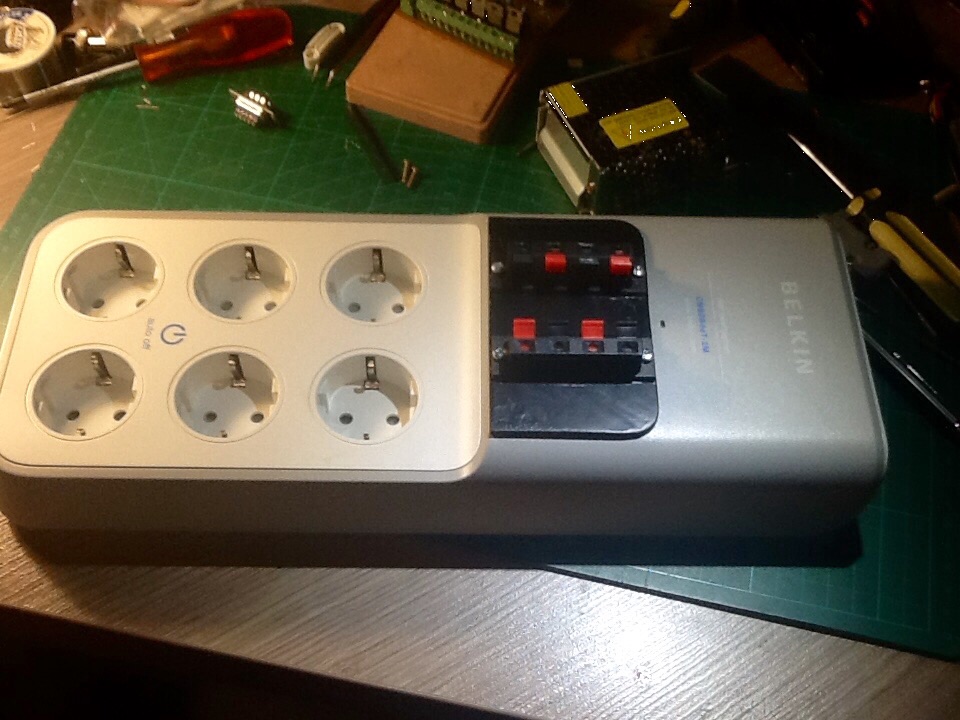

Заказал я этого Белкина. На днях должен прийти. И сразу вопрос - какой рН датчик порекомендуете? А то функционала много и ограничиваться только управлением светом и фильтром как то не комильфо. Помпы для УДО тоже в плане.
