Какое то время назад решил я собрать свой вариант контроллера для аквариума.
На долго затянулся этот процесс.
Идейным вдохновителем стал Pimass,а автором графики и дизайна экранов его девушка Виктория. За что им огромное спасибо. У меня фантазии так и не хватило.

Вот на чем собран контроллер

************************************************** *************************

mega 2560
экран 3,2

переходник между экраном и ардуиной

часы RTC DS1307

Переходник нужно перепаивать 8 проводов.

У меня в теме есть плата этого переходника с часами, делителем напряжения для пш. но собирать еее нужно самому. Детали стоят копейки. Плату можно заказать у китайцев но минимум 10 штук. или у меня есть еще парочка по 5 долларов.
Тогда все аккуратно без соплей и не нужно танцев с бубном.

Это минимум что нужно для запуска программы.
Еще блок питания на 5 вольт, если будут вентиляторы то и на 12 вольт. вот такой на два напряжения 12 и 5 вольт сразу.

Для управления каналами до 24 вольт можно использовать сборку на 4 канала или на 1 канал

Для нагрузки на 220 вольт такие реле, но я использую силовую плату на симисторах.
ПШ усилитель собрать самому, лан модуль стоит 14-17 долларов, но не стоит его брать, у меня реализовано только мониторинг на андроид телефон и дальше развивать нет времени.

Датчик температуры для пресной воды

************************************************** *************************

Контроллер имеет 9 каналов для подключения нагрузки.
На каждый канал до 7 отдельных программ.
Дополнительно канал на работу с фильтром (временное отключение). Канал управления кулером охлаждения LED светильника.
Часы реального времени.

Можно подключить следующие датчики контроля:
4 датчика температуры
4 пш электрода
2 ультразвуковых датчика уровня воды

Каждый датчик можно одновременно использовать для управления несколькими каналами. Например:
1 канал осуществляет подачу СО2 согласно данным с электрода ПШ до уровня 6.00
2 канал следит что бы показания с того же электрода и как только показания достигнут 5.5 начнет работать компрессор и подавать воздух в аквариум.

Что умеет делать контроллер:
1. включать свет по таймеру (рассвет/закат)
2. контроль температуры обогрев/охлаждение
3. контроль СО2 повышение/понижение
4. контроль уровня воды слив/долив
5. подача удо или других жидкостей
6. каждый канал имеет регулировку PWM (шим) уровня,
есть возможность выбирать PWM частоту для всех каналов сразу, следующие значения в Гц: 3000, 2500, 2000, 1500, 1000, 500
7. калибровка дозатора УДО, Подача УДО с точностью 0,5 мл.
8. калибровка ПШ электродов
9. отключение фильтра от 10 до 50 минут
Пункты с 2 по 5 можно ограничить по времени. Например контроль CO2 с 8-00 до 19-00

В планах:
1 Подключить LAN модуль для управлением контроллером
2 Сделать ведение ЛОГ файла данных
3 Сделать управление помпой течения для моря

Необходима помощь в разработке силовой исполнительной платы
Буду рад любой помощи.

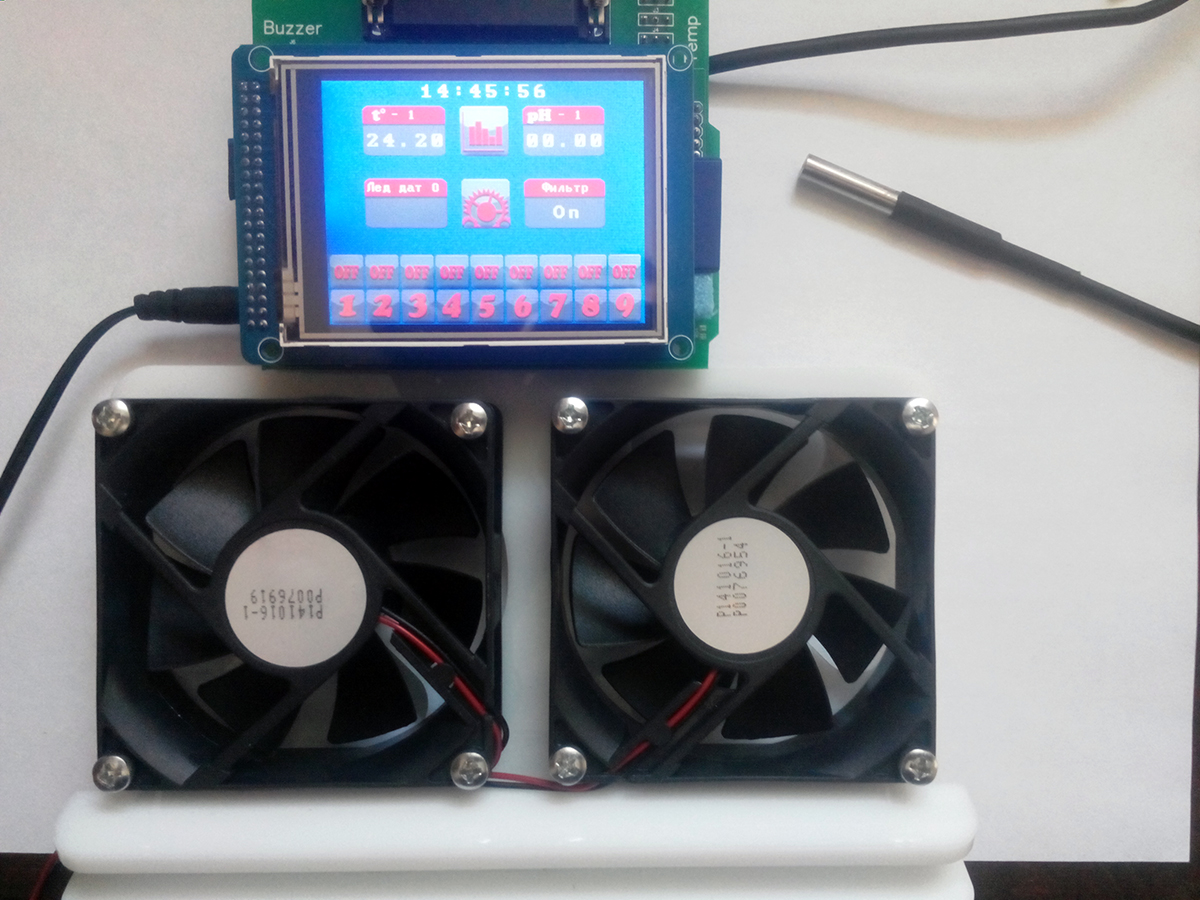

Главный экран
Скрытый текст

Пример работы с программы, немного устаревшая версия.

Исходники можно скачать тут
Данная версия работает у меня уже давно и вроде бы стабильно.
Есть некоторые "баги" но их исправляю.
Если я смог сделать, то Вы уж точно сможете.....

Инструкция по сборке
Тут

Для тех кто захочет повторить «MegashildSAE»
Тут

Новое в контроллере: 22 февраля 2015г.
1. Убрал внешний ЕЕПРОМ, все хранится на ардуине.
2. Заменил поплавковые датчики уровня воды 4 шт, на 2 ультразвуковых.
3. Сделал калибровку уровня воды для срабатывания датчика.
4. Добавил экран с отображением состояний выходных каналов в Диаграмме.

sae74 · 22.05.2015, 08:28

Rome1988, Рад что у Вас все получилось.

Янек · 22.05.2015, 14:22

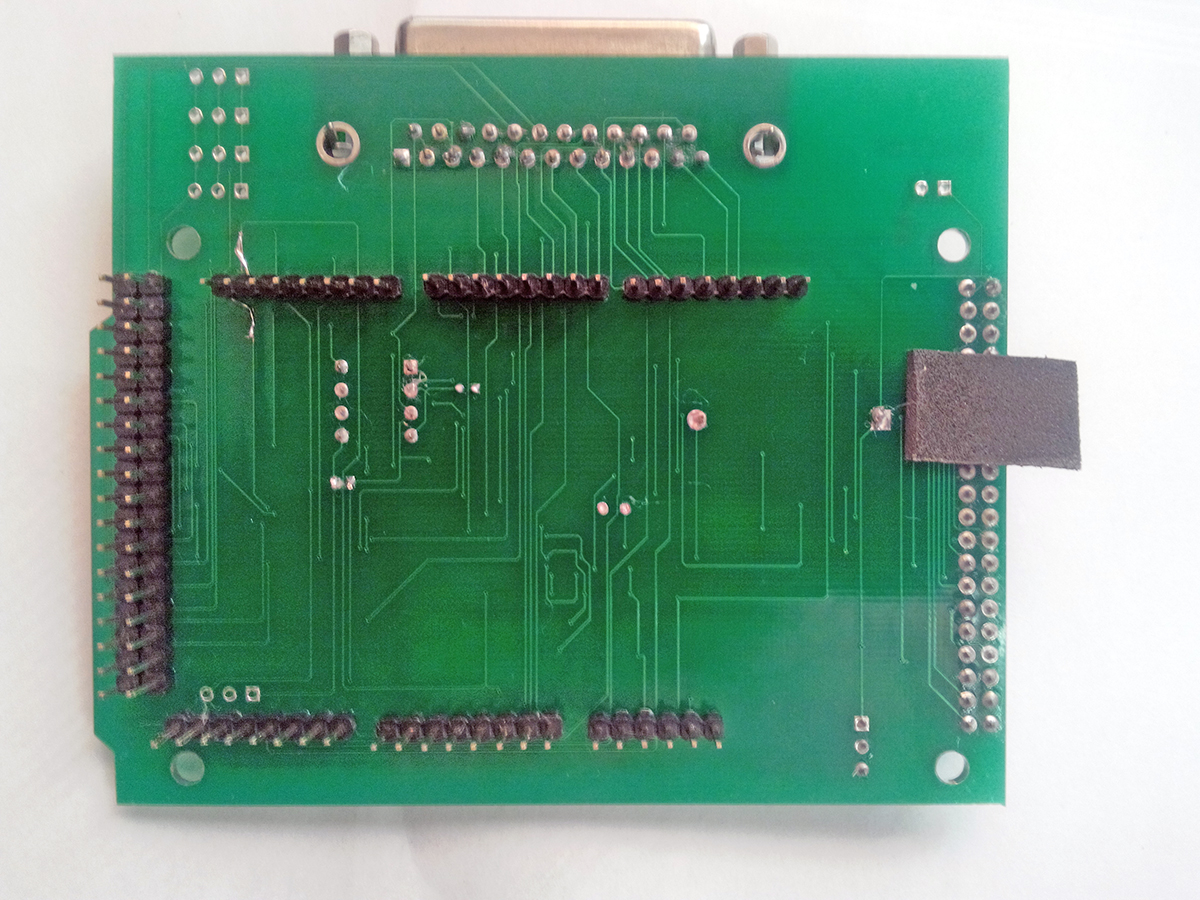

хочу поблагодарить Андрея за помощь, благодаря ему у меня есть MegashildSAE

фотки шилда выложу немного позже

Rome1988 · 25.05.2015, 12:00

sae74, Спасибо Вам большое за помощь, теперь буду заниматься примочками. Начинается лето и, соответственно, проблема охлаждения, хочу модифицировать куллеры, может подскажете как эффективнее отвести тепло?

Янек · 25.05.2015, 12:16

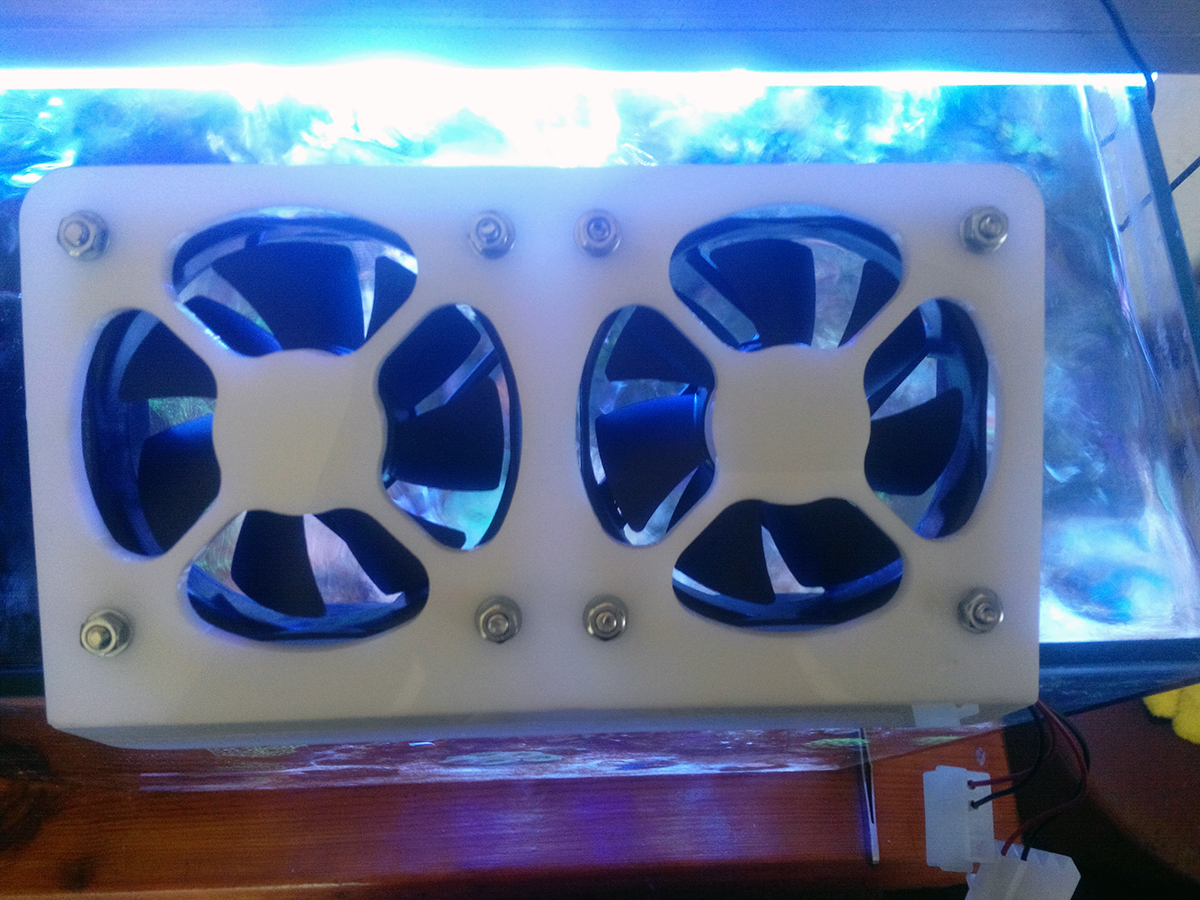

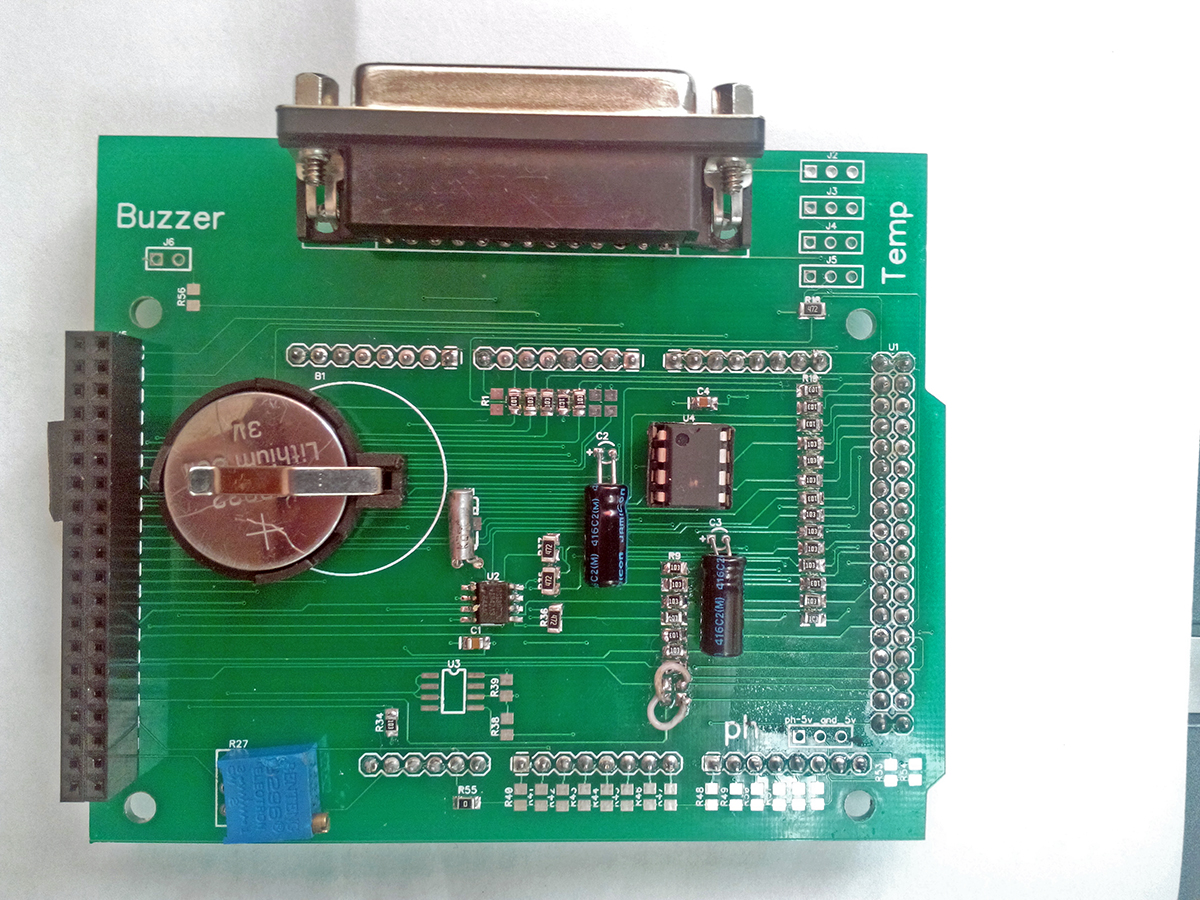

фотки собранного MegashildSAE плюс в сборе с самодельной стойкой вентиляторов собранной на базе ULN2003. В планах еще собрать дозатор на 4 головы плюс автодолив, силовая будет собрана после определения характеристик насосов

Rome1988 · 27.05.2015, 13:05

Пришла вот такая штука (фото) научите пользоваться хочу в сетевой фильтр ее вставить...

sae74 · 27.05.2015, 13:13

Rme1988, GND "-5V", Vcc "+5V" Питание берете от любого источника питания, только минус с ардуины и минус с источника питания соединить вместе, можно просто взять питание с ардуины.
In1 - In4 это пины управления, их соединить с пинами от арудины (которые именно Вам нужны).

Aleks34 · 31.05.2015, 18:26

Андрей будьте добры объяснить дураку грешному, как сделать LED освещение с этими http://ru.aliexpress.com/item/10PCSX...5267898.html3W диодами. Аквас 180 л. Планирую 40 шт. Сколько и каких драйверов? Блок питания возможен от компа?
И еще вопрос - для чего используете 12V выходы на вашей силовой плате?

sae74 · 31.05.2015, 18:39

Aleks34, Ссылка не работает.
12 вольт - для подключения кулеров охлаждения ледов, воды, подключение помп подачи удо и еще что вам вруг нужно будет.

Aleks34 · 31.05.2015, 18:49

Андрей, извините криво вставил ссылку. Еще раз http://ru.aliexpress.com/item/10PCSX...615267898.html. Диоды 3 W

sae74 · 31.05.2015, 20:22

Цитата:

Допис від Aleks34

Андрей, извините криво вставил ссылку. Еще раз http://ru.aliexpress.com/item/10PCSX...615267898.html. Диоды 3 W

если диоды 3 вата на ток в 1А то берем драйвера LDD-1000H.
Хватит 3 шт. На каждый драйвер по 14 диодов
Блок питания NES-200-48

Но лучше по спросить у специалистов. Я сам пользуюсь ихними советами.

гарфилд · 27.06.2015, 07:06

день добрый.
подскажите а что такое бит и на что он влияет.
я просто смотрю что в некоторых контролерах идет 12 бит а в некоторых 8 бит.
что это такое?

к примеру в этом контроллере 12 бит

http://www.rapidled.com/coralux-storm-x-led-controller/

sae74 · 27.06.2015, 10:15

гарфилд, В данном конкретном случае чем больше бит - тем плавнее идет регуляция ШИМ уровня, что влечет за собой более плавное изменение яркости светильника.

p.s. читал много споров на эту тему, но для себя не вижу в этом значение.

pimass · 27.06.2015, 10:31

гарфилд, Плавность регулировке:
8 бит - 256 ступеней;
12 бит - 4096 ступеней.

То есть плавнее в 16 раз, как то так.

гарфилд · 28.06.2015, 06:28

Вас понял (С)
подскажите как про нее почитать и как она отображается в программе, скетче, коде (я пока не знаю как это можно обозвать) и почему не все ставят эти 12 бит. в этом есть какая то засада или что?
Подскажите также где можно почитать как можно русифицировать символы в программе (я все про ту программу которую я нашел)

sae74 · 28.06.2015, 08:56

гарфилд, за те 12 бит отвечает в вашем контроллере чип pca9685
Вы их не сможете изменить программно.

Про руссификацию, но сложно сделать если нет исходного кода вашего контроллера.
