Счетчик пузырьков из двух деталей

[Starcomputer]

Исходные материалы:
1. Обратный клапан (из оргстекла, производителя я не знаю, см. Фото 1).
2. Одноразовый шприц 5 мл (лучше импортный).
Порядок сборки:
1. Обрезаем со шприца упоры для пальцев.
2. Ножницами аккуратно срезаем край шприца (по кругу), чтобы получился ровный край. Если внутри шприца прощупывается буртик, то срезаем, пока он не исчезнет.
3. Клапан узкой стороной вставляем в шприц (содрав с клапана наклейку). Вставлять нужно на 5-6 мм. Входит туго, в импортный шприц - лучше, за счет большей эластичности шприца. Можно одеть липучки, если собираетесь счетчик к чему-то крепить.
4. Заполняем готовый счетчик глицерином, чтоб до верхнего края остался ~ 1 см.
5. Подсоединяем трубки и ставим на место (Фото 2).
Газ подается снизу, через клапан.
Достоинством конструкции является еще и то, что уже имеем обратный клапан
На Фото 1 - исходные материалы (слева) и готовый счетчик (справа).

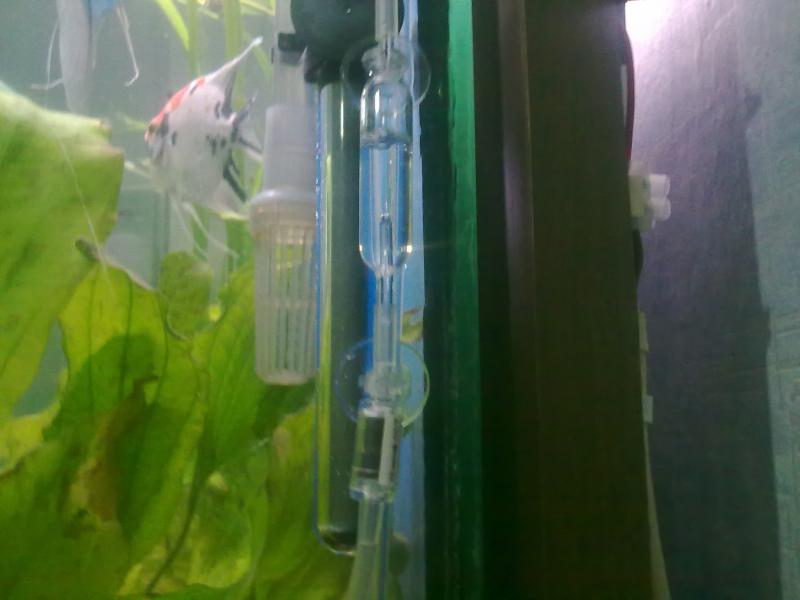

На Фото 2 - счетчик в работе.

[Иван Николаевич]

У меня такой вопрос. Вода из счетчика пузырьков вытекает после выключения системы СО2 назад в трубку. В чем дело? И как с этим бороться?

[graf]

Допис від Иван Николаевич

У меня такой вопрос. Вода из счетчика пузырьков вытекает после выключения системы СО2 назад в трубку. В чем дело? И как с этим бороться?

Если я правильно понял ситуацию, то проблема с обратным клапаном.

[Иван Николаевич]

Клапан стоит для воздушного компрессора. Точно как на миниатюре выше. Я уже менял на другой без толку. Все равно течет.

[Anna]

Клапан вроде как желательно ставить по выше, и лучше что бы их было 2, они слабые как правило

[graf]

Мне кажется проблема не в том что клапан выше. В теории вода должна дойти до клапана и остановится. Попробуйте поставить два клапана, хотя у меня небыло чтобы они отказывали, обычно хватает и одного.

[Иван Николаевич]

Поставил 2 клапана. Еще чуть ниже 1 клапана. Сегодня с утра смотрю. Вода была в 1 клапане. Но через него не вышла. Посмотрим что завтра будет. Дело в том что, перед этим вместо воды заливал глицерин. Но его почему-то и два клапана не держало. За одну ночь прошел один клапан, а через день еще один.

[Иван Николаевич]

Да, и чуть не забыл. Поздравляю всех форумчан с праздником!!!!!!
То и дело повторяются
Слова "Христос воскрес!".
Все друг другу улыбаются:
"Воистину воскрес!"
Я вас с праздником божественным
Поздравляю от души!
Настроением торжественным
Его встречайте вы.
Славься, Пасха величавая!
Глядит Господь с небес,
Как ликуют православные:
"Христос воскрес!"

[Anna]

Почему-то мне кажется, что чем выше над уровнем воды или по крайней мере ближе к нему, чем давление меньше должно быть.. может и не права. У меня пропускали клапана всегда, увы

[lisica]

Допис від Starcomputer

Исходные материалы:
1. Обратный клапан (из оргстекла, производителя я не знаю, см. Фото 1).
.

Здраствуйте, посоветуйте в каких магазинах искать этот клапан, от чего он?

[manulo]

в аквариумных, он так и называется -- обратный клапан.

[корик]

Иван Николаевич, если в системе стои обратный клапан то вода недолжна вобше ити по трубке,ей некуда ити, вывод галимые у вас клапана или гдето стравливает воздухили газ незнаю что там увас(на место которого идет вода) но 2 вариант мало вероятный

[AndreyMV66]

Starcomputer спасибо за данное изобретение просто и гениально, насторойка СО2 с ним великолепна.

[Andryha.]

Вижу у вас со2 подаётся на внешний фильтр.А можно поподробней о реакторе.Как понял из фото,он сделан из фильтра для воды.Куда прикреплён шлаг подачи со2?Для подсоединения шлангов что нибудь ещё понадобилось?

[pimass]

Andryha., тут

[pel]

Прогресс не стоит на месте - смотрите
"Усовершенствованный счетчик пузырьков из шприца 10 и 20 мл (из 3 или 4-х деталей)"
