Экономная и безопасная установка СО2 своими руками

[TPV]

1. Традиционный вариант установки по мотивам и при поддержке Юрия Владимировича! (получившего в народе название "Генератор СО2 Юрия-TPV") Фото1, 2.
Добрый день всем!
Блуждая по интернету в поисках безопасного и самого дешевого способа подачи СО2, наткнулся на одну очень интересную и простую систему http://www.forum.aquastatus.ru/viewt...p=53024#p53024. (смотри фото)
Принцип действия очень простой, и давно всем известный (кислотно-щелочная реакция).
Для изготовления данного девайса понадобиться:
• Две полулитровых пластиковых бутылки (желательно от сока «Биола» или йогурта в них крышки широкие, проще штуцера герметизировать)
• Два обратных клапана (я поставил самые дешевые по 5 грн.)
• Тройник
• Краник (желательно что-то типа камоцци для тонкой регулировки)
• Штуцера 4 шт. (я их сделал с нержавеющих шпилек М6 просверлив по оси сквозные отверстия Ф1,5 мм, и сняв по краям резьбу на наждаке для плотного одевания шланга)
Р.S.-По рекомендациям Господина BelkinS-а можно сделать так: в крышечке от бутылки высверлить два отверстия диаметром 6мм (нужно сверлить острым сверлом и аккуратно, чтобы отверстие было с ровными краями), в них вставить шланги тоже диаметром 6мм (толстостенные компрессорные), так чтобы с внутренней стороны крышки они выходили примерно на 5 мм. И изнутри в шланги вставил белые штуцеры от капельницы. Они входят в шланги с усилием и за счет расширения шланга в этом месте, намертво загерметизировали соединение. Дополнительно ничего не проклеивал.

• Шланг для подачи кислорода (пару метров в зависимости от места расположения установки)
• Две жестких пластиковых трубки (те которые идут до дна бутылок)
• Сода 60 г.
• Лимонная кислота 50г.
• Вода 200 мл.
• Небольшой кусок резины для уплотнения штуцеров.
• И самое главное немного терпения

Собираем по схеме-фото 2 или по схеме- фото 6 предложной Mustafa -экономим тройник но появляется еще одна дырка в пробке, либо по предложенной господином Ye_Lviv схеме-фото 7 (последняя схема дает возможность сэкономить тройник и устранить дополнительное место герметизации) все схемы работают нормально при грамотной сборке, главное клапана правильно поставить по направлению стрелок. Засыпаем 60 г соды в одну бутылку, 50 г кислоты в другую заливаем воду в каждую бутылку по 100 мл (пропорции важны). Тщательно перемешиваем (сода не растворяется полностью, так и должно быть, а вот кислоту нужно размешать полностью)
Закрываем бутылки заранее подготовленными пробками со штуцерами и разводкой, подключаем к аквариуму (к реактору, флейте, и т.д……)
Запуск, он производится очень просто, перекрываем кран подачи СО2 в аквариум и сдавливаем рукой бутылку с кислотой, выдавив немного ее в соду, реакция начинается мгновенно и давление в обеих бутылках резко увеличивается (1-2,5 атмосферы).
По просьбе трудящихся)) Юрий Владимирович снял видео по запуску клапанного "Генератор СО2 Юрия-TPV"

http://youtu.be/NyDr6KwIjgE
Еще ВИДЕО: http://www.aquaforum.ua/showpost.php...postcount=1621
После уравновешивания давления, реакция прекращается - система готова к использованию. Начинаем подавать СО2 в аквариум давление в бутылке с содой со временем падает, а в бутылке с кислотой остается прежним, за счет чего кислота опять вдавливается в соду автоматически, вызывая реакцию, и так до полного истощения реактивов.
Система очень стабильна, давление держит на протяжение всего цикла работы.
При работе 1-2 пузырька в секунду на протяжение 12 часов в сутки одной заправки хватает на 2-3 недели.

2. В процессе длительных экспериментов, над данной системой, кучей доработок и т. д. Возникла идея упростить до максимума данную систему!
Представляю Вашему вниманию Бесклапанный "Генератор СО2 Юрия-TPV" (С позволения всех, буду ее так называть! Фото 3,4.) который имеет значительное количество преимуществ (основное из которых минимальное количество соединений) по характеристикам не уступающую прототипу!
По принципу действия, запуска, регулировки, герметизации соединений все так же как и в первом варианте.

Единственное что, нужно воды не 200 мл. по 100 мл. в каждую бутылку, а только 100 мл. в кислоту, сода должна быть в сухом состояние!

Основная доработка заключается в том, что китайские клапана и тройники не используются вообще, в пробке содовой бутылки сверлим два отверстия, а в кислотной только одно, в содовую бутылку запихиваем два одноразовых стаканчика (самый сложный и требующий железных нервов процесс), предварительно их чуток обрезав по высоте и в дне верхнего пробив десяток отверстий тонкой иголкой. Засыпаем реактивы, собираем по схеме, наслаждаемся стабильной работой! Стаканчики нужно покупать те которые из прозрачного полипропилена, белые лопаются!

Специально для тех, у кого большие аквариумы и «большая лень» часто перезагружать свой аппарат и не только для них!

Во общем для всех!!!

Поработав в направление усовершенствования Бесклапанного "Генератора СО2 Юрия-TPV" (того который на стаканчиках). Получилось доработать аппарат таким образом, что стало возможным увеличить время его работы и стабильность в разы.
Существенного изменения конструкции Вы тут не найдете, но все же, главным достижением был перенос отверстий в стакане с дна в борт. Это дало возможность делать большие заправки и решило проблему слеживания (карбонизации) соды за счет постоянного присутствия в стакане небольшого количества воды.
Я сейчас с успехом использую Бесклапанный "Генератор СО2 Юрия-TPV" изготовленный по выше описанной схеме (той которая на стаканчиках) только бутылки использую литровые а стаканы 0,5 л (Пивные). Думал, что запихнуть их будет сложно, но на удивление, влетают в обычное горлышко НА УРА, главное обрезать верхний жесткий ободок. Дырки в стакане пробивать нужно в бортах иголкой, в несколько ярусов (2-4 яруса), первый ярус на высоте 1,5 см. от дна. Самое главное перед запихиванием стакана, проверьте как со стакана сходит вода. Отверстий должно быть много, но, в то же время они не должны быть очень большие (бить обычной иголкой с наружи вовнутрь стакана).
Заправляю в свой аппарат 90 мл. сухой соды и 120 мл. кислоты которую растворяю в 250-300 мл. воды. (указал все в мл. для удобства, так как весы есть не у всех) при этой пропорции все реактивы вырабатываются полностью. Аппарат стабилен на протяжение всего цикла работы, который у меня при расходе 1пуз/сек круглосуточной подачи, и при вышеописанном количестве реактивов, работает 15-18 суток.
В данную конструкцию можно засыпать и больше реактивов. Главное, что бы уровень жидкости в кислотной бутылке, не превышал уровень расположения соды в содовой.
Я этого не делаю, так как на стартовых этапах разработки, бывали мелкие недоработки в герметизации, которые приводили к быстрой потере реактивов (я уверен на 100% что все через это прошли), а реактивы все таки денег стоят! Да и не интересно вообще ничего не делать, хочется иногда и повозится хоть с перезаправкой, которая у меня занимает 10-15 мин.
Могу с убеждением сказать, что данный вид конструкции будет работать и на 2-х и на 5-ти литровых бутылках, но для них в тумбочке нужно больше места. Тут каждый может сам для себя подобрать оптимальный вариант емкостей, то ли это будут бутылки на 0,5 л. то ли 3-х литровые.
У Юрия Владимировича по этой схеме вполне успешно прошел испытания и работает и генератор на 0,5 кг соды и 0,4 кг ЛК. (Фото 5) Выполнен он из 3-х литровой баклажки (содовая сторона) и 2-х литровой бутылки (кислотная сторона). Принципиально ничем не отличаясь от известной уже всем схемы Бесклапанного генератора Юрия-TPV с доработками по отверстиям в стакане, изложенными выше, он имеет, все же одно отличие, связанное с масштабным фактором, а именно, высотой тары. Для уменьшения гистерезиса, внутренний диаметр трубок подачи кислоты в соду уменьшен до Ф 1 мм. Как только это было сделано - он заработал "как часы".
Ожидаемое время работы генератора на таком объеме реактивов- около полугода при 10 часовой подаче 1 пуз/сек.

Для тех кто любит сложности Ye_Lviv предложил очень интересную схему с перепускным (выравнивающим) клапаном ФОТО 8. (ссылка на пост с большим количеством фото)

Ссылка на статью на сайте "Мое зверье" http://starcomputer.com.ua/content/g...so2-yuriya-tpv, за что огромное спасибо Starcomputer!


Неплохой вариант сборки генератора и сопутствующих элементов с подробным фото-отчетом от Reporter - "Збираємо генератор СО2 Юрія-TPV. Інструкція у картинках."



P.S. Выражаю благодарность всем людям, принимающим участие в обсуждение данной темы!

[Янек]

для тех кто не кушает чупа-чупс берем пасту гелевую, желательно исписанную, а нет, отрезаем кончик, выдуваем чернила, ватой в середине протираем и получаем ту же трубочку

[Ю.В.]

Допис від TPV

Добрый день всем!
Блуждая по интернету в поисках безопасного и самого дешевого способа подачи СО2, наткнулся на одну очень интересную и простую систему.

Ребята, особенно обращаюсь к топикстартеру, правила хорошего тона требуют указания автора, у которого эту идею взяли попользоваться. А взяли ее здесь http://www.forum.aquastatus.ru/viewt...p=53024#p53024 (да простят меня модераторы, за несанкционированную ссылку- готов понести наказание вплоть до бана) Прочитав ник автора в той теме и мой, можно догадаться, что это один человек. Прочитав внимательно ту тему от поста, где она открылась до конца, можно заметить, что установка несколько изменилась и улучшилась. Использую ее уже более полугода (опубликовал не сразу- подавал заявку на патент). Показала себя очень неплохо. Если кого-то что-то интересует, готов ответить.

[Ю.В.]

Starcomputer, От аппарата Киппа и идей Лисовского МОЯ установка отличается очень сильно. И главное преимущество- использование реагентов в растворах, причем пищевых, дешевых и доступных. Хотя, аппарат Лисовского был в прототипах в заявке.

[Янек]

Допис від ЮрийВладимирович

Если кого-то что-то интересует, готов ответить.

интересно зачем в бутылке с кислотой 2 обратных клапана?

[TPV]

Допис від ЮрийВладимирович

Ребята, особенно обращаюсь к топикстартеру, правила хорошего тона требуют указания автора, у которого эту идею взяли попользоваться.

Прошу прощения за плохой тон, ссылку на Вашу статью я просто не сохранил, и потом, когда решил писать статью, ее не оказалось под рукой, по этому и написал "где-то в инете", просто хотелось донести данную инфу к сотоварищам на форуме, добавляю ссылку прямо сейчас. Хоть и не писал, что это мое изобретение но признаю свою вину по отношению к Вам. Снимаю пред Вами шляпу за данное изобретение!

[shon]

Оффтоп

уф... надеюсь проблемы нет. оч. не хочется чтобы тема превратилась в балаган.

[Hiks]

Доброго времени. Сначала для герметизации компрессорного шланга в крышке пользовался таким же способом, как и
BelkinS, только я использовал широкие крышки из под сока "Биола" но... Со временем такое соединение начинало травить, возможно из-за "усталости" крышки/шланга от высокого давления... На мой взгляд, самый оптимальный способ герметизации, это с помощью одетого на шланг кусочка силиконовой трубочки, если силиконовую трубочку сложно найти, можно использовать катетер, продается в любой аптеке. И... отверстие в крышке желательно не просверливать, а проплавлять. Берем сверло подходящего диаметра, я использую сверло диаметром 5 мм, нагреваем его на газовой горелке, затем аккуратно прожигаем отверстие в крышке, после чего резко опускаем в холодную воду нашу конструкцию из крышки и сверла, вытягиваем сверло, получаем очень аккуратное отверстие с небольшим бортиком, который работает, как ребро жесткости. Почему этот способ лучше, чем сверление отверстия? Потому, что просверлить идеально круглое отверстие очень сложно, даже если пользоваться остро заточенным сверлом на высокой скорости. И если отверстие не круглое, в "уголках" возникают концентраторы напряжения, по которым крышка дает трещину.
И... все это стоит делать в том случае, если вы хотите использовать данный реактор продолжительное время

[Hiks]

Уважаемый ЮрийВладимирович, смею Вас огорчить, Вы не являетесь автором данной схемы. И принцип действий здесь заложен именно аппарата Киппа, за что господину Киппу нижайший поклон. Вот уж не думал, что за уравнеие 2х2=Х выдают патент...

[Ю.В.]

TPV, нет проблем
shon, Естественно, и мне не хочется.
Hiks, Я уже давно снял шляпу перед г-ном Киппом. Но, существует в патентоведении разница между "способом" и "устройством". Способ давно известен, никто его не оспаривает. А устройства, извините могут быть очень разными. Попробуйте зарядить аппарат Киппа двумя растворами и сами в этом убедитесь. А если, как в нем и положено, один из реагентов держать твердым, например, лимонную кислоту, то сразу же нарветесь на корку- явление известное всем, кто пытался и пытается извлечь газ из бытовых реагентов. Отсюда мраморы, известняки и соляные с серными кислоты- в домашних условиях вещества небезобидные. Поэтому и игрался с органикой и содой. Впрочем, поскольку мы договорились не выяснять отношения- предлагаю на этом прекратить устанавливать приоритеты. С удовольствием обменяюсь мнением и с TPV, и с другими людьми, накопившими опыт использования данной приспособы.

[Hiks]

ЮрийВладимирович, просто решив уравнение 2х2=Х шесть! лет назад, я и представить не мог, что за "это" можно получить патент

[TPV]

ЮрийВладимирович, поддерживаю!
Давайте жить дружно!
Предлагаю довести данную установку до совершенства совместными усилиями. И благодаря ее экономичности и простоте изготовления, задвинуть наконец то баллонные (небезопасные и громоздкие) системы на задний план. (Люди, у которых аквариумы с баллонными установками стоят в маленьких комнатах, рискуют, не дай Бог, утром не проснутся в случае стравливания баллона т.к. углекислота тяжелее воздуха она начинает заполнять объем помещения снизу, а кровати то не такие высокие у нас и 5-ти литрового баллона для маленькой комнатки может быть вполне достаточно!!!!)

[Ю.В.]

Насчет безопасности- 100% поддерживаю. Занялся этим, в т.ч. и потому, что у меня маленький ребенок. Но, скажу честно- в большом аквариуме, да еще и разогнанном, баллону не конкурент- "запас ходу" не тот. Максимум, что мне удается достичь на пол-литровой таре, это месяц без перезарядки на 1 пуз/3-4 сек (это мой рабочий режим, на рябиновой ветке без реактора при круглосуточном аэролифте держу в 45л 8-10 мг/л- вполне хватает для нормального роста, пузыряния и хорошей воды. В тестовом режиме 1 пуз/сек держал 2 недели. Этого, как я понимаю, для среднего любителя достаточно, чтобы при нормальном реакторе форсировать 100-литровую банку. Неделю работал на 3 пуз/2 сек. Полная безопасность обеспечивается дросселированием местными сопротивлениями шланга с СО2 из емкости с содой в емкость с кислотой. А вот над чем подумать стоит- это утечки в соединениях. СО2 очень летуч и если удастся полностью ликвидировать утечки, то, я думаю, срок работы без перезарядки увеличится раза в полтора. Давно собирался сделать стационарный, на нормальных фитингах и жесткой ПХВ трубе- руки не дошли))) Кстати, значительно снизить утечки удалось, перейдя с силиконовой трубки на ПХВ, которая исползуется для осмоса. Оффтоп

Господа модераторы, если можно, пусть ссыль на "аквастатус" повисит- там очень подробно описана вся конструкция)))

[Рыбачок]

ЮрийВладимирович, а если пойти по пути увеличения объемов сосудов с реагентами скажем до 1,5-2 л?
тогда можно влить по литру-полтора в каждую баночку!

[Mustafa]

Как-то странно читать что проблемы с герметизацией возникают. еще в посте №55
я рассказал что ИМХО лучше обратн клапана расположить ВНутри бутылок и как можно обойтись БЕЗ клея БЕЗ уплотнителей ,БЕЗ штуцеров ,БЕЗ токарей и проч.

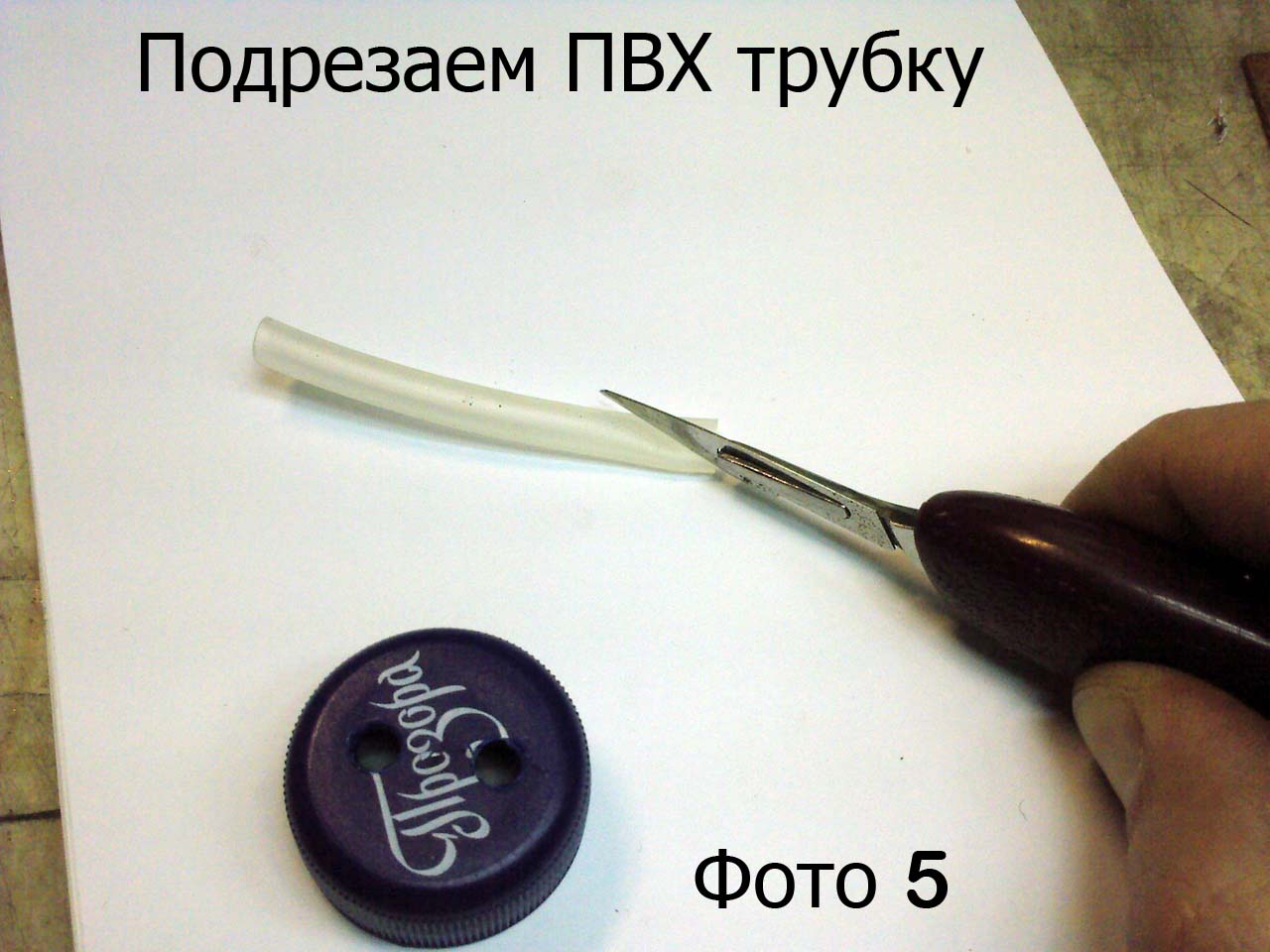

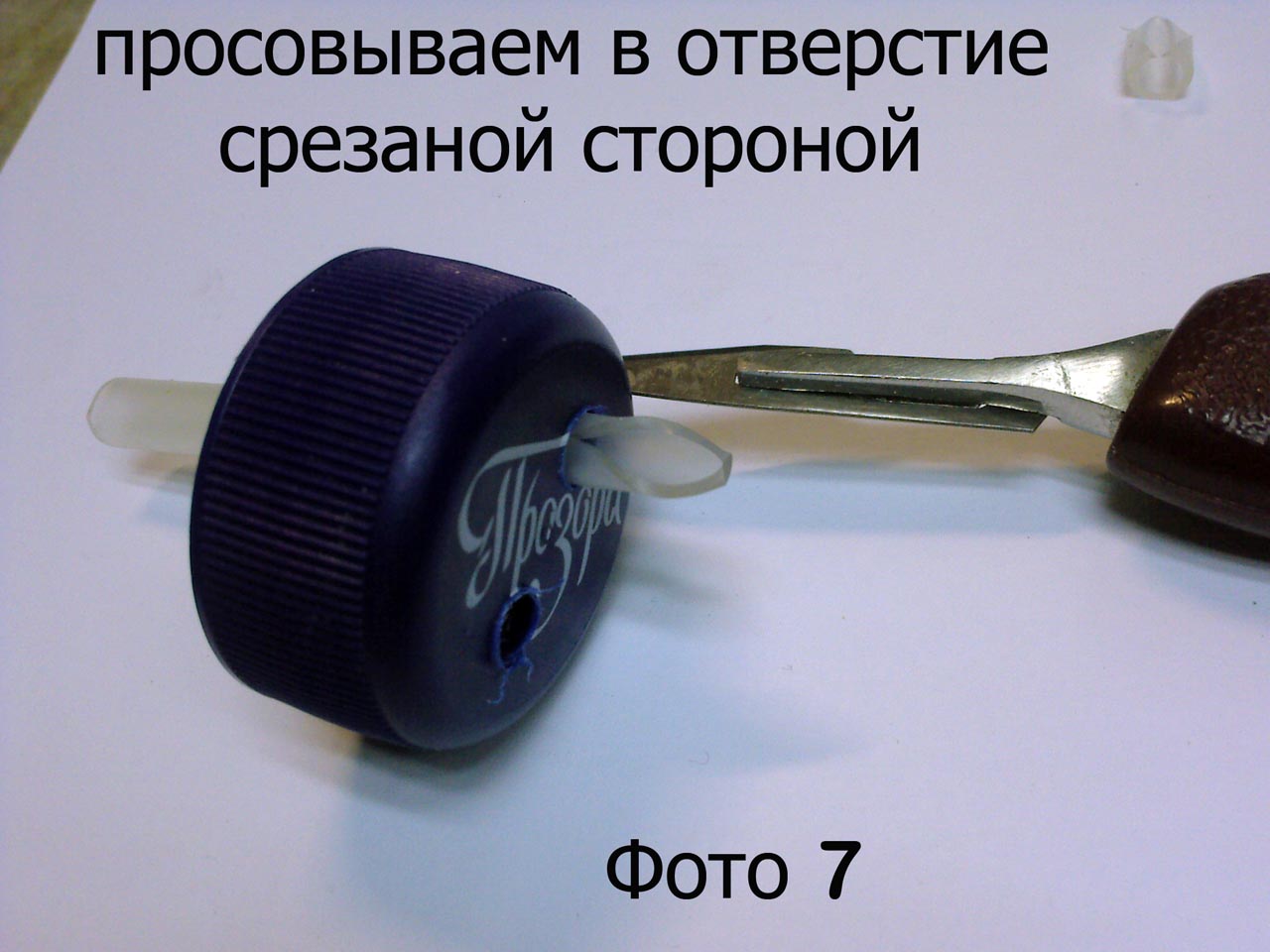

даже БЕЗ дрели. и проплавлять ничего не надо. ща попробую в картинках.
пользуюсь таким способом уже пол года и всё герметично и друзьям советую. проще простого. пользовал для браги,и для лимонки +сода. делается всё за 15 минут.

[Hiks]

Все правильно, только такое соединение при высоком давлении у меня травило, напомню, что я использовал сухой реагент и сильную кислоту. А так, идеальное решение для испытания системы в работе
