sae74 · 23.07.2013, 13:58

Какое то время назад решил я собрать свой вариант контроллера для аквариума.
На долго затянулся этот процесс.
Идейным вдохновителем стал Pimass,а автором графики и дизайна экранов его девушка Виктория. За что им огромное спасибо. У меня фантазии так и не хватило.

Вот на чем собран контроллер

************************************************** *************************

mega 2560
экран 3,2

переходник между экраном и ардуиной

часы RTC DS1307

Переходник нужно перепаивать 8 проводов.

У меня в теме есть плата этого переходника с часами, делителем напряжения для пш. но собирать еее нужно самому. Детали стоят копейки. Плату можно заказать у китайцев но минимум 10 штук. или у меня есть еще парочка по 5 долларов.
Тогда все аккуратно без соплей и не нужно танцев с бубном.

Это минимум что нужно для запуска программы.
Еще блок питания на 5 вольт, если будут вентиляторы то и на 12 вольт. вот такой на два напряжения 12 и 5 вольт сразу.

Для управления каналами до 24 вольт можно использовать сборку на 4 канала или на 1 канал

Для нагрузки на 220 вольт такие реле, но я использую силовую плату на симисторах.
ПШ усилитель собрать самому, лан модуль стоит 14-17 долларов, но не стоит его брать, у меня реализовано только мониторинг на андроид телефон и дальше развивать нет времени.

Датчик температуры для пресной воды

************************************************** *************************

Контроллер имеет 9 каналов для подключения нагрузки.
На каждый канал до 7 отдельных программ.
Дополнительно канал на работу с фильтром (временное отключение). Канал управления кулером охлаждения LED светильника.
Часы реального времени.

Можно подключить следующие датчики контроля:
4 датчика температуры
4 пш электрода
2 ультразвуковых датчика уровня воды

Каждый датчик можно одновременно использовать для управления несколькими каналами. Например:
1 канал осуществляет подачу СО2 согласно данным с электрода ПШ до уровня 6.00
2 канал следит что бы показания с того же электрода и как только показания достигнут 5.5 начнет работать компрессор и подавать воздух в аквариум.

Что умеет делать контроллер:
1. включать свет по таймеру (рассвет/закат)
2. контроль температуры обогрев/охлаждение
3. контроль СО2 повышение/понижение
4. контроль уровня воды слив/долив
5. подача удо или других жидкостей
6. каждый канал имеет регулировку PWM (шим) уровня,
есть возможность выбирать PWM частоту для всех каналов сразу, следующие значения в Гц: 3000, 2500, 2000, 1500, 1000, 500
7. калибровка дозатора УДО, Подача УДО с точностью 0,5 мл.
8. калибровка ПШ электродов
9. отключение фильтра от 10 до 50 минут
Пункты с 2 по 5 можно ограничить по времени. Например контроль CO2 с 8-00 до 19-00

В планах:
1 Подключить LAN модуль для управлением контроллером
2 Сделать ведение ЛОГ файла данных
3 Сделать управление помпой течения для моря

Необходима помощь в разработке силовой исполнительной платы
Буду рад любой помощи.

Главный экран
Скрытый текст

Пример работы с программы, немного устаревшая версия.

Исходники можно скачать тут
Данная версия работает у меня уже давно и вроде бы стабильно.
Есть некоторые "баги" но их исправляю.
Если я смог сделать, то Вы уж точно сможете.....

Инструкция по сборке
Тут

Для тех кто захочет повторить «MegashildSAE»
Тут

Новое в контроллере: 22 февраля 2015г.
1. Убрал внешний ЕЕПРОМ, все хранится на ардуине.
2. Заменил поплавковые датчики уровня воды 4 шт, на 2 ультразвуковых.
3. Сделал калибровку уровня воды для срабатывания датчика.
4. Добавил экран с отображением состояний выходных каналов в Диаграмме.

sae74 · 28.02.2017, 12:53

да верно.

frozen · 03.03.2017, 13:44

решил заказать новый электрод. может дело и не в нем, потому что, спецом выбираю на контроллере третий электрод, там физически ничего нет, провожу калибровку и в процессе её, он показывает цифры. как будто что-то подключено.

frozen · 03.03.2017, 13:46

у меня есть вот такой вот тестер: https://ru.aliexpress.com/item/Pocke...7-6c50eadbfcd2
что если его разобрать и попробовать использовать? у него обычное питание, не двуполярное. 4,5 в.

sae74 · 03.03.2017, 14:50

frozen, Ну разберете и что оно вам даст?
Нужно найти причину не работы усилителя.

frozen · 06.03.2017, 06:16

разобрался я с усилителем, всё работает. мой косяк. когда облуживал дорожки на плате, получился небольшой коротыш между дорожками, не доглядел. когда начал промывать плату от канифоли, тогда увидел.

frozen · 06.03.2017, 06:28

Настраиваем вот таким образом?
Каждый датчик можно одновременно использовать для управления несколькими каналами. Например:
1 канал осуществляет подачу СО2 согласно данным с электрода ПШ до уровня 6.00
2 канал следит что бы показания с того же электрода и как только показания достигнут 5.5 начнет работать компрессор и подавать воздух в аквариум.

СО2 клапан работает постоянно?(у меня работает с 10 до 20)он не отключается в момент включения компрессора?

sae74 · 06.03.2017, 09:22

frozen, Клапан отключается согласно условиям ПШ и времени.
например:
при условии работы с 10 до 20 и параметре ПШ 6,5 клапан быдет открыт в это время и пока пш не достигнет значения 6,5. При изменении пш клапан будет вкл/выкл согласно условию.
Если нужно включать подачу воздуха, то тогда добавить такое условие:
Таймер не активировать, а только включить контроль ПШ, выбрать на значке повышение ПШ и установить условие ПШ 6,00
В таком случаи со2 клапан отключится при значении ПШ 6,5, а подача воздуха включится только при значении пш 6,00 и ниже.

Dalius · 07.03.2017, 10:33

Dobryj den. Est vopros pro PH datcik. Polucil datcik iz kitaicev, no v posylke nebylo nikakix kalibrovacnyx rastvorov. Cem mozno ix zamenit ili zdelat. Kstati vot sylovoi vychod kontrolera na tverdotelnyx rele. https://www.dropbox.com/s/mr300v05ir...60705.jpg?dl=0

sae74 · 07.03.2017, 10:40

Dalius, Я использую такие растворы

Dalius · 07.03.2017, 10:44

Spasibo za otvet. Kak ja ponel bez kitaicev nikak?

sae74 · 07.03.2017, 10:46

Dalius, ну у нас в интернет магазинах они тоже продаются )))
Приезжайте - подарю )))

Dalius · 07.03.2017, 11:45

Ponel. Zakazal uze, budu zdat.

frozen · 10.03.2017, 08:31

SAE74, ещё раз спасибо! всё прекрасно работает!

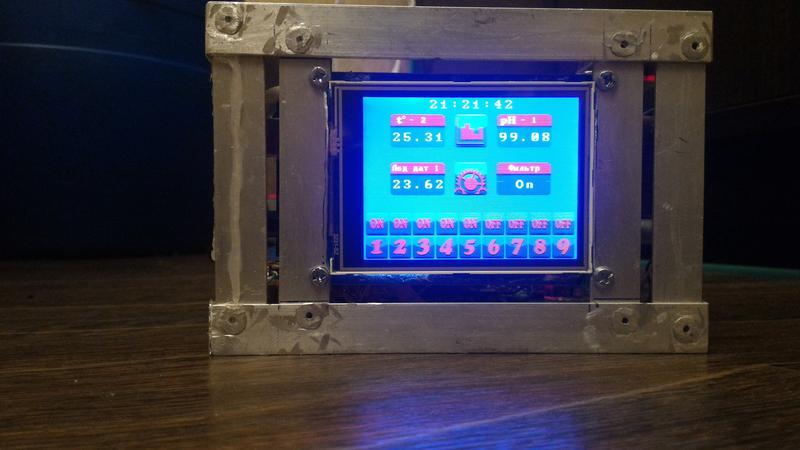

собрал вот такой корпус:

Dalius · 15.03.2017, 15:35

Dobryj den. Nedozdalsa rastvorov dlia kalibracii no reshil poprobovat kak rabotaet usilitel i elektrod PH. Proboval na stole bez kontrolera, elementarno s testerom i s vodoi iz pod krana. Esli elektrod v vozduxe, pokazanie pozti 0 pri pogruzenii v vodu 110-120 mV . Proboval neskolko razvytaskivat i pogruzat, pokazanije stabilnye, v vozduxe pocti 0 v vode 110-120 mV. Eto normalno ili net? Esce gde to na forume cital no patom nenashel, nado zakorotit vxod kakimto rezistorom i na vyxode dolzno byt kokoeto naprezenie?

sae74 · 15.03.2017, 17:14

Dalius, Я могу рассказать как сам проверяю:
Вставил электрод в стакан с обычной водой - показания одни, вставил с в аквариум - другие, а вставил в осмос - опять другие.

По другому не знаю. Я программист, с электроникой не очень. ((((
