Контроллер на базе Arduino Mega 2560 + 3.2" TFT Touch LCD

[sae74]

Какое то время назад решил я собрать свой вариант контроллера для аквариума.
На долго затянулся этот процесс.
Идейным вдохновителем стал Pimass,а автором графики и дизайна экранов его девушка Виктория. За что им огромное спасибо. У меня фантазии так и не хватило.

Вот на чем собран контроллер

************************************************** *************************

mega 2560
экран 3,2

переходник между экраном и ардуиной

часы RTC DS1307

Переходник нужно перепаивать 8 проводов.

У меня в теме есть плата этого переходника с часами, делителем напряжения для пш. но собирать еее нужно самому. Детали стоят копейки. Плату можно заказать у китайцев но минимум 10 штук. или у меня есть еще парочка по 5 долларов.
Тогда все аккуратно без соплей и не нужно танцев с бубном.

Это минимум что нужно для запуска программы.
Еще блок питания на 5 вольт, если будут вентиляторы то и на 12 вольт. вот такой на два напряжения 12 и 5 вольт сразу.

Для управления каналами до 24 вольт можно использовать сборку на 4 канала или на 1 канал

Для нагрузки на 220 вольт такие реле, но я использую силовую плату на симисторах.
ПШ усилитель собрать самому, лан модуль стоит 14-17 долларов, но не стоит его брать, у меня реализовано только мониторинг на андроид телефон и дальше развивать нет времени.

Датчик температуры для пресной воды

************************************************** *************************

Контроллер имеет 9 каналов для подключения нагрузки.
На каждый канал до 7 отдельных программ.
Дополнительно канал на работу с фильтром (временное отключение). Канал управления кулером охлаждения LED светильника.
Часы реального времени.


Можно подключить следующие датчики контроля:
4 датчика температуры
4 пш электрода
2 ультразвуковых датчика уровня воды

Каждый датчик можно одновременно использовать для управления несколькими каналами. Например:
1 канал осуществляет подачу СО2 согласно данным с электрода ПШ до уровня 6.00
2 канал следит что бы показания с того же электрода и как только показания достигнут 5.5 начнет работать компрессор и подавать воздух в аквариум.

Что умеет делать контроллер:
1. включать свет по таймеру (рассвет/закат)
2. контроль температуры обогрев/охлаждение
3. контроль СО2 повышение/понижение
4. контроль уровня воды слив/долив
5. подача удо или других жидкостей
6. каждый канал имеет регулировку PWM (шим) уровня,
есть возможность выбирать PWM частоту для всех каналов сразу, следующие значения в Гц: 3000, 2500, 2000, 1500, 1000, 500
7. калибровка дозатора УДО, Подача УДО с точностью 0,5 мл.
8. калибровка ПШ электродов
9. отключение фильтра от 10 до 50 минут
Пункты с 2 по 5 можно ограничить по времени. Например контроль CO2 с 8-00 до 19-00

В планах:
1 Подключить LAN модуль для управлением контроллером
2 Сделать ведение ЛОГ файла данных
3 Сделать управление помпой течения для моря

Необходима помощь в разработке силовой исполнительной платы
Буду рад любой помощи.


Главный экран
Скрытый текст

Настройка времени, поиск датчиков температуры, калибровка электродов ПШ, настройка LAN


Установка времени


Поиск датчиков температуры


Калибровка ПШ электродов


Установки условий работы канала


Настройка таймера


Настройка контроля температуры


Настройка контроля ПШ


Настройка контроля уровня воды


Настройка PWM (шим) уровня


Настройка подачи УДО


Калибровка дозирующего насоса


Калибровка датчиков "ультразвук" уровня воды

Пример работы с программы, немного устаревшая версия.


Исходники можно скачать тут
Данная версия работает у меня уже давно и вроде бы стабильно.
Есть некоторые "баги" но их исправляю.
Если я смог сделать, то Вы уж точно сможете.....


Инструкция по сборке
Тут

Для тех кто захочет повторить «MegashildSAE»
Тут

Новое в контроллере: 22 февраля 2015г.
1. Убрал внешний ЕЕПРОМ, все хранится на ардуине.
2. Заменил поплавковые датчики уровня воды 4 шт, на 2 ультразвуковых.
3. Сделал калибровку уровня воды для срабатывания датчика.
4. Добавил экран с отображением состояний выходных каналов в Диаграмме.

[pimass]

Андрей, работа проделана грандиозная. Молодца.

[vivat_ko]

По ссылке это конечная стоимость девайса, т.е. перепрограммировал и все?

[sae74]

vivat_ko, это конечный набор без силовой части, электродов, датчиков. Только мозги.
Собрал, подключил к компу и залил программу.

Нужно собрать силовую часть, пш усилитель и часы реального времени.
Если не будите использовать Шим, то в качестве силовой части можно поставить Такие реле

[pimass]

Нет, ещё минимум нужны часы реального времени на базе чипа DS1307. Можно купить там же, можно собрать самостоятельно.

[spav777]

Респект, энтузиазм впечатлил!

[sae74]

spav777,

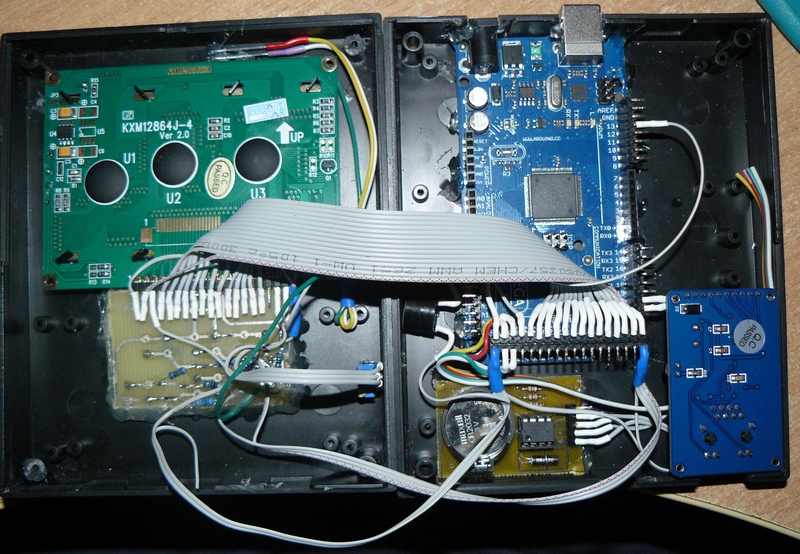

А начиналось все так.
Даже работало. Но понял что ошибся с выбором экрана и затянулось все.

[sae74]

Просто для справки, если кому интересно - прошивка занимает 111 кб из 258 кб. Так что поле для фантазий еще открыто. А по графике - так она хранится на СД карте, там еще больше возможностей

[дух святой истины]

sae74, pimass, Я тоже такой хочу!-)))]))) молодым!!+1!!!

[pimass]

дух святой истины, Гарик, что мешает?

[radiys]

sae74, а можете выложить описание подключаемых компонентов (ПШ, термометр и какие реле стоя для света и т.д.) и если возможно написать где их брали

[sae74]

radiys, Вот что нужно подключить для работы контроллера:
Датчик температуры D18B20.
ПШ усилитель от "Юсуповского" контроллера
Силовая часть на симисторах + LED драйвера с шим управлением для диодов. Если не хотите использовать Шим - то достаточно такие реле

Саму ардуино и экран брал примерно тут. Между ардуино мега и экраном нужно ставить плату переходник.
Есть минимум два типа таких переходников на резистора и на чипах. Нужно брать на чипах. Сейчас у меня на резисторах и из-за нее есть проблемы: Карта памяти не работает на самой высокой скорости и это заметно тормозит графику, и проблема с отрисовкой графики. Иногда "рвет" картинку в верхнем левом углу на значке PH, на верхней стороне
У Pimassa переходник на чипах и такой проблемы нету.
Pimassa покажи фото платы переходника и ссылку на нее.

[radiys]

Ясно, спасибо за описание, ранее все глядел на диалэкстриме, но вижу многое на ибее подешевле и многое намного))) изначально ардуин думался для квадрокоптера, но для акваса интереснее))

[sae74]

radiys, Оффтоп

квадрокоптер - следующий проект

[sae74]

Расскажу как работает система подачи УДО:
Нужно установить время начало подачи и конец подачи, например: 6-00 по 12-00
В штатном режиме всегда будет произведена подача в 6-00. Если в 6-00 не будет света то подача произойдет как только свет включат, но при условии что время меньше 12-00. А если во время подачи удо отключат свет, то подача возобновится, и будет подана только недостающая доза, опять же при условии что не наступило 12-00.
