Старий 20.05.2010, 03:04
Надежная уф-самоделка

Аватар для pel
Живу я тут

Реєстрація: 08.09.2009
Звідки Ви: Винница
Дописи: 3.422
Надіслати повідомлення для pel на ICQ Надіслати повідомлення для pel на Skype


сказав Дякую: 1.039
сказали Дякую 1.309 раз(и) в 786 повідомленні
pel pel поза форумом 20.05.2010, 03:04
Рейтинг: (2 голосов - 5,00 средняя оценка)

Всем добрый день!

Решил сделать уф-самоделку. В этой теме хорошо объясняется, как это нужно делать. Но привнесем и кое-что свое.

Итак, приступим...

Купил 2 метра такой вот ПВХ-трубы (меньше не продавали). Внешний диаметр - 40 мм, внутренний - 26. Толщина - 6,7 мм. Вполне достаточно:


Вот такие надписи на трубе.



Отдал токарю на обработку кусок нужного размера. Вот что получилось:



Токарь нарезал внутреннюю резьбу под гермовводы,..



..., сделал 2 дырки с резьбой под вход-выход для воды:



А вот сами переходники на вход-выход под шланг нужного диаметра. Обратите внимание, что резьба - конусообразная. Так что, в принципе, можно даже закрутить без фум-ленты.
Переходники, кстати, из нержавейки и с елочкой. Почему из нержавейки? Здесь пишется об опасности медесодержащих предметов в аквариуме - лучше перестраховаться, чем недостраховаться :-)



А вот и гермоввод PG-21, который подойдет для лампы T5:



Тот же гермоввод, только вид сверху. Обратите внимание, что там, где он будет контактировать с самой лампой - лежит резиновая прокладка:



А вот и фум-лента - как же без нее:


Кстати, boba88 настоятельно не рекомендует такой (турецкой) фум-лентой пользоваться - подробнее здесь

Наматываем фум-ленту только в таком направлении - иначе она может заминаться, сбиваться в кучу и т.д.



Вид девайса с врученными гермовводами и переходниками для воды:


То же самое, только чуть другой ракурс:



Пришло время установить лампу. С краев, там, где лампа будет контактировать с гермовводами, наматываем фольгу - чтобы резиновые прокладки гермовводов не портились. Это идея boba88, за что ему отдельный респект и уважуха! :-)



Девайс с лампой. Кстати, пришел к выводу, что длину стерилизатора нужно выбирать с таким расчетом, чтоб гермовводы контактировали только со стеклом, а не с металлическими заглушками лампы (иначе вода может под них попадать):



Девайс с лампой - другой ракурс:



Для супер-пуппер надежного соединения трубки с переходником фиксируем его таким хомутиком. Для маленьких девайсиков (где давление воды небольшое) в этом необходимости нет, а вот в случае мощных внешников (как у меня - рассчитанных на 150 литров) в этом есть необходимость:



Девайс собран, подключен и готов работать :-)


Можно прикрепить к стенке держателями для соответствующей ПВХ-трубы (а держатели - саморезами). Красиво смотрится, как трубки светятся:


Делал стерилизатор под Т5 лампу 8Вт.
Главное - надежность и безопасность.

Видел на форуме варианты с пластиковыми переходниками под воду - честно говоря, меня это настораживает. К тому же, насколько мне известно, нет пластиковых переходников под шланги меньше 12 мм. А переходники из нержавейки можно делать даже для трубок на 8 мм. К тому же металл, как можно догадаться, более надежен, чем пластик.

Трубы такой осталось полтора метра - желающим могу нарезать сколько нужно.

Теперь о деньгах.

Труба - 52 грн. 2 метра. Значит, четверть метра - почти 7 грн.
Токарь взял за 2 комплекта (2 трубы, 2х2 штуцера) + 2 комплекта штуцеров для реактора СО2 - 120 грн. Так что за 1 комплект для стерилизатора примерно можно ожидать 50 грн.
Гермовводы - 11 грн. Фум-лента - копейки.

Посчитаем на этом этапе: труба, обработка, гермовводы - 68 грн.

Осталась бактерицидная лампа, эпра, провода, контакты. Тут возможны варианты.

Лампа: на "Вемасе" - 67 грн. стОит, у chack-a - 70. У нас в городе на одной фирме купил за 90. На другой фирме бывают какие-то китайские по 13. Но как ни позвонишь - нет. Обещают, что в июле будут.

Эпра. Тоже много вариантов. Самый простой вариант - взять эпра от экономки, напаять пропода на соответствующие контакты - и готово. Не очень красиво получится. Да и минус: если не будет нагрузки (или контакт плохой, или лампа сгорела) - эпра скорее всего сгорит. Считаем грубо - 20 грн.

У нас в городе "Радиосвит" (на карте место указано) продает эпра по 47 грн. (на разные мощности). Не так дешево, но без нагрузки не сгорает, что уже хорошо.

Контакты для лампы дали друзья на компьютерной фирме - это из компьютера разъемы питания. Разъемы эти вставляются во все внешние устройства (DVD-ROM-ы, винчестеры и т.д.).

Вот и считайте.

Эпра + лампа - самый дешевый вариант 20 + 13 = 33 грн.
Вариант подороже - 47 + 70 = 117.

Итого: от 101 до 185 грн. Не считая провода, фум, свою работу...

Да, держатели для ПВХ труб - по 3 грн. штучка. Итого - еще плюс шесть
__________________
"Многабукафф ни к чему..." :-)

Востаннє редагував pel: 22.05.2010 о 21:47..
Переглядів: 90255
Відповісти з цитуванням
Ці 52 користувач(ів) сказали Дякую pel за це повідомлення:
#margoshka# (29.03.2011), -iv- (20.05.2010), Alex5211 (29.05.2010), Alexwinner (30.01.2013), AtamanNYSE (30.05.2010), bbbxxx (22.05.2010), Belan (27.02.2013), BelkinS (22.05.2010), bygik (21.12.2011), chack (20.05.2010), Dimitr (27.02.2013), dizastra (21.08.2012), Dizeli$t (04.01.2011), Evgeniy 88 (29.10.2012), fishmen (13.04.2012), gagari1 (22.12.2015), Grey27 (14.07.2013), hollek (20.05.2010), ilnya (22.05.2010), intro (11.05.2011), klimnet (22.08.2012), Koroba (22.05.2010), Mastacembelus (25.05.2010), mihail578 (20.02.2011), MVS79 (23.06.2014), Mykhaylo (20.05.2010), nasvit (22.06.2010), olegznam (02.06.2010), onarnia (02.02.2013), PavelBog (22.02.2011), randy (09.11.2012), Romanif (19.12.2012), ryuras (16.01.2016), sae74 (20.05.2010), Sesh (20.05.2010), SHAFRAN (21.02.2011), shuravi (22.08.2012), Skif (31.05.2010), Starcomputer (20.05.2010), TPV (30.05.2011), Tristan (30.05.2010), vital_ts (17.03.2013), vodyanoy (13.11.2012), wal.skoba (22.11.2012), ~viktorman~ (18.04.2014), Вальдемар (31.01.2011), Вовк (20.05.2010), Змей (22.05.2010), Игоревич (25.05.2010), К.Роман (07.01.2011), Сергей Валериевич (20.05.2010), Сергей Николаевич (21.02.2011)
Старий 27.02.2013, 20:01   #166
Координатор раздела Растения


Аватар для DEPS

Реєстрація: 25.08.2012
Звідки Ви: Мы гордо говорим-Бердянск,а завистники спрашивают:-"Где это?"
Дописи: 6.460
сказав Дякую: 5.037
сказали Дякую 5.685 раз(и) в 2.861 повідомленні
Re: Надежная уф-самоделка ===www.aquaforum.ua===

Ой,ой
Fontango, я дал человеку деньги,он сделал мне и вот я пользуюсь.А протечки иногда случались,но ликвидировать их большой проблемы не представляет
__________________
[URL="http://www.aquaforum.ua/showthread.php?t=127696"][I][B]Удобрения, хим.реактивы и прочий спектр аквариумной химии.[/B][/I] [/URL]
тел.068-450-80-25
тел.099-089-88-49
[I] Прохор[/I]

[I][B][SIZE="2"][COLOR="Red"]"Проблема этого мира в том, что воспитанные люди полны сомнений, а идиоты полны уверенности".[/COLOR][/SIZE][/B][/I]
[I][B](Чарльз Буковски)[/B][/I]

DEPS поза форумом   Відповісти з цитуванням
Старий 27.02.2013, 20:10   #167
Харьковский клуб аквариумистов


Аватар для Fontango

Реєстрація: 16.01.2013
Звідки Ви: Первая столица
Дописи: 795
сказав Дякую: 767
сказали Дякую 691 раз(и) в 280 повідомленні
Re: Надежная уф-самоделка ===www.aquaforum.ua===

Хм... правельное решение. Но токарь мне будет только нарезать резьбу, а с 2 х метровой трубой, мне что то, к нему мататься не хочется... так что вопрос остаётся открытым.
пы. сы. Но всё равно благодарен за ответ.


__________________

Fontango поза форумом   Відповісти з цитуванням
Старий 27.02.2013, 23:19   #168
Живу я тут


Аватар для medtehnik

Реєстрація: 06.10.2011
Звідки Ви: Киев(Подол)
Дописи: 166
сказав Дякую: 171
сказали Дякую 88 раз(и) в 67 повідомленні
Re: Надежная уф-самоделка ===www.aquaforum.ua===

Чёрные лампы УФ используют в клубах .Бактерицидные лампы все прозрачные.http://ru.wikipedia.org/wiki/Ультрафиолетовое_излучение

medtehnik поза форумом   Відповісти з цитуванням
Старий 22.01.2014, 08:38   #169
Живу я тут


Реєстрація: 08.09.2012
Звідки Ви: Харківська обл. Зміївський р-н . с. Лиман
Дописи: 731
сказав Дякую: 133
сказали Дякую 313 раз(и) в 193 повідомленні
Re: Надежная уф-самоделка ===www.aquaforum.ua===

как скоро справляется с зеленой водой . у меня около 12 часов воду проганяет . конструкция идентичная , обьем аквариума 180 литров . что не так ?
__________________
Верь в будущее , тогда ты станешь победителем ... 0669666294


__________________

razvodchik поза форумом   Відповісти з цитуванням
Старий 28.01.2014, 06:07   #170
Живу я тут


Аватар для pel

Реєстрація: 08.09.2009
Звідки Ви: Винница
Дописи: 3.422
сказав Дякую: 1.039
сказали Дякую 1.309 раз(и) в 786 повідомленні
Надіслати повідомлення для pel на ICQ Надіслати повідомлення для pel на Skype
Re: Надежная уф-самоделка ===www.aquaforum.ua===

Цитата:
Допис від razvodchik Переглянути допис
как скоро справляется с зеленой водой . у меня около 12 часов воду проганяет . конструкция идентичная , обьем аквариума 180 литров . что не так ?
Не знаю.
Давно не использую - оказалось, что в нормальных условиях в травнике уф-стерилизатор противопоказан.
__________________
"Многабукафф ни к чему..." :-)

pel поза форумом   Відповісти з цитуванням
Старий 30.12.2015, 21:35   #171
Живу я тут


Реєстрація: 10.10.2015
Звідки Ви: Дома
Дописи: 153
сказав Дякую: 20
сказали Дякую 33 раз(и) в 25 повідомленні
Re: Надежная уф-самоделка ===www.aquaforum.ua===

Ну вот! Давно уже сохранил в прозапас пока не было фильтра эту тему что бы со временем сделать подобный стерилизатор и вот сделал но с небольшим как бы усовершенствованием. За саму идею естественно большая благодарность PEL!!! И так, всё сделано можно сказать один в один как у автора творения, улучшена как мне кажется герметизация и лампа находится всей своей рабочей частью в водяной камере так сказать. Усиление герметичности удалось добиться применением манжеты от Жигулей классики, откуда именно манжет точно уже не помню, может с тормозной системы а может и со сцепления. И так, вот так выглядит сама манжета.

Так манжета выглядит вставленной в гермоввод только сдесь показано как она вошла в гермоввод

а насамом деле манжету нужно посадить до конца углубления гермоввода вот так как то.

Здесь тоже просто для образца видно как лампа Т5 седит в манжете.

Фактически должно будет быть так.

Ну и благодаря применению манжеты лампу можно стало вставлять заподлицо гермовводу вот так.


При испытании в полностью собранном сосостоянии на давлении водопровода протечек не обнаружилось, ради своего интереса и успокоения совести сначала отпустил а потом и вовсе снял зажимные гайки и вытянул уплотнительные резиновые муфты гермоввода, протечки не было тоже. Лампа в манжету входит довольно плотно, я тренировался на обычной Т5 лампе впихивал нахрапом лампу на сухую как есть, но собирать весь стерилизатор таким способом лучше не рисковать, я применил силиконовую смазку, со смазкой после полной сборки лампу если потребуется можно и отцентровать, без смазки рискованно.

Ну и вот так всё выглядит в работе, штуцера кстати сделаны из оргстекла тослстостенные,

патроны для лампы применил вот такие, садятся на контакты как родные.

Ну как то так.

Витенька поза форумом   Відповісти з цитуванням
Ці 4 користувач(ів) сказали Дякую Витенька за це повідомлення:
nickanya (30.12.2015), pel (20.01.2016), Ranger (31.12.2015), razvodchik (31.12.2015)
Старий 19.01.2016, 13:49   #172
Придивляюся


Аватар для Михаил .

Реєстрація: 03.11.2014
Звідки Ви: г.Хмельницкий
Дописи: 15
сказав Дякую: 21
сказали Дякую 26 раз(и) в 9 повідомленні
Re: Надежная уф-самоделка ===www.aquaforum.ua===

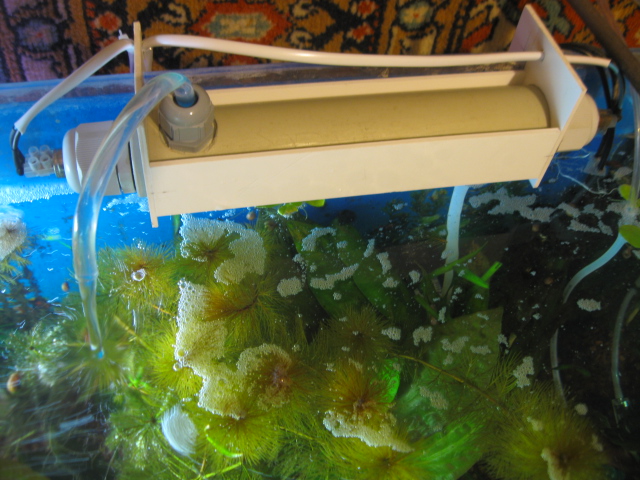

Огромное спасибо автору за идею этого стерилизатора.В борьбе с зеленой водой,после безрезультатного использования перекиси,затемнений и прочих "танцев с бубном" собрал эту установку.Результат отличный в 100л. за 3 суток вода,как слеза)))Постоянно использовать первоначально не планировалось,поэтому делал автономную (на отдельную помпу) и внутрь аквы над водой под крышку.Герметизацией не заморачивался-все внутри аквы,собирал "от руки" без усилий.
Мініатюри долучень
Щоб збільшити малюнок, клацніть по ньому
Назва:  Изображение 052.jpg
Переглядів: 799
Розмір:  133,3 КБ
ID:	531019   Щоб збільшити малюнок, клацніть по ньому
Назва:  Изображение 103.jpg
Переглядів: 729
Розмір:  115,9 КБ
ID:	531020   Щоб збільшити малюнок, клацніть по ньому
Назва:  Изображение 111.jpg
Переглядів: 739
Розмір:  120,4 КБ
ID:	531021   Щоб збільшити малюнок, клацніть по ньому
Назва:  Изображение 059.jpg
Переглядів: 748
Розмір:  132,4 КБ
ID:	531022   Щоб збільшити малюнок, клацніть по ньому
Назва:  Изображение 062.jpg
Переглядів: 697
Розмір:  86,9 КБ
ID:	531023

Щоб збільшити малюнок, клацніть по ньому
Назва:  Изображение 080.jpg
Переглядів: 716
Розмір:  189,3 КБ
ID:	531024   Щоб збільшити малюнок, клацніть по ньому
Назва:  Изображение 094.jpg
Переглядів: 696
Розмір:  175,9 КБ
ID:	531025   Щоб збільшити малюнок, клацніть по ньому
Назва:  Изображение 069.jpg
Переглядів: 720
Розмір:  200,9 КБ
ID:	531026

Михаил . поза форумом   Відповісти з цитуванням
Ці 3 користувач(ів) сказали Дякую Михаил . за це повідомлення:
briz07 (19.01.2016), ryuras (20.01.2016), sandik (19.01.2016)
Старий 20.01.2016, 08:11   #173
Придивляюся


Аватар для ryuras

Реєстрація: 07.07.2009
Звідки Ви: Івано-франківськ
Дописи: 92
сказав Дякую: 278
сказали Дякую 43 раз(и) в 25 повідомленні
Re: Надежная уф-самоделка ===www.aquaforum.ua===

Михаил ., а от контакти електричні, від біди подалі, треба добре загерметизувати. Ну і трубка зливу, виглядає не дуже надійною, вони "гади" коли хочуть і як хочуть можуть вигнутися, може і на контакти потекти, або за стінку.

ryuras поза форумом   Відповісти з цитуванням
Старий 21.01.2016, 02:45   #174
Придивляюся


Аватар для Михаил .

Реєстрація: 03.11.2014
Звідки Ви: г.Хмельницкий
Дописи: 15
сказав Дякую: 21
сказали Дякую 26 раз(и) в 9 повідомленні
Re: Надежная уф-самоделка ===www.aquaforum.ua===

ryuras, Согласен,в моей сборке есть слабые моменты)))Но я ведь сразу оговорился,что установка не стационарная,а временная ,можно сказать"скорая помощь")))Собрана для выполнения разовой задачи и ,при соблюдении соответствующих правил безопасности,вполне пригодна к эксплуатации)))
К слову,о эл.контактах-собрал несколько крышек именно с таким подключением ламп и за пару лет никаких проблем не возникло...
Ну и со сливной трубкой не все так просто...Это достаточно толстостенная ПВХ трубка.Я специально придавал ей такую форму.Одевал трубку на выгнутую толстую проволоку,потом разогревал высокотемпературным феном практически до плавления трубки,потом в холодную воду и снимаем с проволоки.Трубка после этой процедуры очень хорошо держит заданную форму.Даже если специально разогнуть,возвращается в исходное состояние.При температуре аквариумной воды становиться не пластичной.Очень жестко фиксируется гермовводом в заданном положении...
Ну где-то так...)))

Михаил . поза форумом   Відповісти з цитуванням
cказали "Дякую" Михаил . за цей допис:
ryuras (21.01.2016)
