LED для углового аквариума · 20.08.2012, 00:37

Не хочу спорить о перспективах светодиодного освещения, о стоимости, эффективности и тд и тп. Сразу прошу форумчан и модераторов – не размещайте подобные посты

.
Так же предупреждаю – я ничем не торгую, нечего не распространяю. Только покупаю то, что мне нужно

.
И так, хочу светодиодный светильник. Сначала делаю для углового пресноводного 120 литров (планируемый запуск светильнтка - начало сентября), за тем буду делать для морского.
Мои основные технические требования к светильнику (смотри рисунок).
1. В светильнике не должно быть 220 вольт (понятно: безопасность, все алюминиевое).
2. Никаких шлейфов из тумбы в светильник (просто не терплю этого). Управление, драйвера и прочая начинка должна быть в светильнике.
3. По возможности, брендовые светодиоды (Cree, Osram). Только звезды, никаких сборок.
4. Крепление светодиодов – на винтах или саморезах (возможность замены светодиодов).
5. Эксплуатация светодиодов в щадящем режиме (для обеспечения долголетия).
6. Количество светодиодов должно обеспечивать равномерное освещение аквариума и хорошее смешивание цветов.
7. Подвес над аквариумом – 15…25 см. Использование вторичной оптики.
8. Управление ШИМ. В течение суток должно быть два световых дня (давно использую этот режим освещения – доволен). Рассвет-закат (опционно).

Для реализации этих требований закуплено следующее:
1. Светодиоды:
Cree XTE cool W – 24 шт. (http://cutter.com.au/)
Cree XTE normal W – 12 шт. (http://cutter.com.au/)
Cree XTE RB – 5 шт. (http://www.aquaforum.ua/showthread.php?t=118424)
Osram Deep Red 660 nm – 5 шт. (http://www.kosmodrom.com.ua/)
Green (noname, Китай) – 3 шт. (радиорынок)

2.Блок питания 150 ват, 220 в на 48 в, - 1 шт. (http://www.kosmodrom.com.ua/)
MEAN WELL NES-150-48

3. Драйвера светодиодов
(http://www.kosmodrom.com.ua/)
MEAN WELL LDD-700H – 6 штук.
Каждый драйвер безпроблемно запитывает до 12 светодиодов.

4. Arduino+дисплей+часы
http://arduino-ua.com/prod168-Arduin...Tmega1280-16AU
http://arduino-ua.com/prod235-LCD_keypad_shield
http://arduino-ua.com/prod22-Real_Ti...k_Modyl_DS1307

5. Алюминий (радиатор 122х38, уголки, полоски)
(http://www.ukrprofile.com.ua/?razd=21&podrazd=)
6. Куча проводов, радиодеталей, вентиляторов, винтиков и прочего.
(базар, радиорынок и пр)
В общем, это вся исходная информация.
Сейчас активная работа по «железу». Через пару дней фотоотчет.
За тем будет информация по электронике.

Вбою · 24.08.2012, 08:01

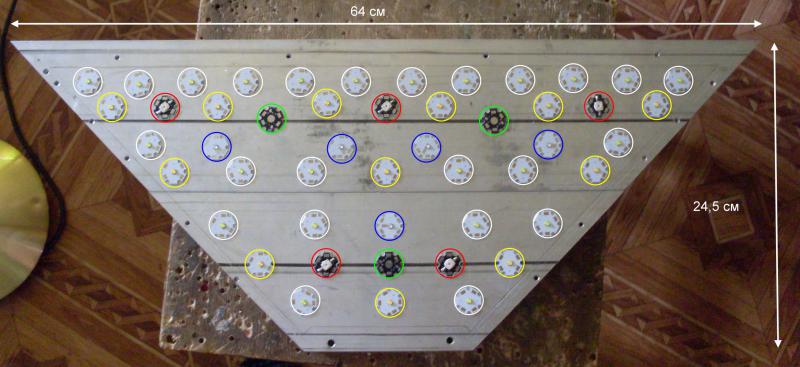

Первая примерка светодиодов.
Белые кружочки - холодные LED, желтые - нейтрольны LED. Остальные цвета понятны.
Примерка вентиляторов под фрезеровку радиаторов.
Диаметр вентиляторов - 70 мм.
На первом рисунке - габариты светильника.

Олег Демчук · 24.08.2012, 08:25

може більші вентилятори взяти? см по 12... шуму значно менше буде при тій самій ефективності що і у 7см вертушок, та й площу більшу обдуватимуть..

SparkDT · 24.08.2012, 09:05

Вбою, Вы бросали ссылку на алюминиевый радиаторный профиль http://www.ukrprofile.com.ua/?razd=21&podrazd= , это цена там указана за какую длину профиля?
Спасибо

Вбою · 24.08.2012, 11:52

Цитата:

Сообщение от Олег Демчук

може більші вентилятори взяти? см по 12

Этот вопрос продумывал. Согласен с вами, что вентилятор с большим диаметром лучше, эффективнее и тише, но не смог найти в продаже вентилятор 12 см диаметром и ТОЛЩИНОЙ 10 ММ. В продаже такие вентиляторы только 25 мм толщиной.
Теперь посчитаем:
38 мм (высота радиатора) - 6 мм (толщина основы радиатора) - 25 мм (толщина вентилятора) = 7 мм.
Т.е. воздух будет заходить в вентилятор в щель 7 мм. Здесь может быть больше шума. Поэтому остановился на тонких вентиляторах.
Обороты вентиляторов будет регулировать Ардуино, подберу безшумный режим.

Вбою · 24.08.2012, 11:56

Цитата:

Сообщение от SparkDT

цена там указана за какую длину профиля?

За метр. И вообще там нормальные мужики. За небольшую денежку даже нарежут алюминий. Рекомендую предварительно звонить и уточнять наличие необходимого профиля.

SparkDT · 24.08.2012, 12:15

Вот если бы они еще отправляли по Украине

Олег Демчук · 24.08.2012, 12:32

Цитата:

Сообщение от Вбою

38 мм (высота радиатора) - 6 мм (толщина основы радиатора) - 25 мм (толщина вентилятора) = 7 мм.

я так розумію вентилятори будуть врізатися в радіатори "заподлицо? І при ваших вентиляторах щілина між основою радіатора та крильчаткою вентилятора буде не 7 мм да 21?

Вбою · 24.08.2012, 14:25

Цитата:

Сообщение от Олег Демчук

я так розумію вентилятори будуть врізатися в радіатори "заподлицо? І при ваших вентиляторах щілина між основою радіатора та крильчаткою вентилятора буде

Все правильно понимаете.
Вентиляторы будут заподлецо. Более того, чтобы воздух шел по каналам радиатора, сверху будет пластиковая крышка.
Сейчас пилю, вечером будет фото.

Вбою · 26.08.2012, 15:49

Насверлился и напилился вдоволь

. Вот результаты.
Первое фото - вид сверху. На нем видно карман для электроники и выфрезерованное место для вентиляторов.
На втором фото - вставлен блок вентиляторов в радиаторы.
На третьем фото - вид сверху при закрытом кожухе.
На четвертом фото - вид снизу. Вставлено защитное оргстекло. Видны резьбовые отверстия М3 для крепления светодиодов.

Вбою · 28.08.2012, 18:28

После работы напильниками и ножовками немного поразвлекался паяльником.
Смена труда - лучший отдых

На первом фото блок драйверов на Ldd 700H. Видно куда чего подсоединять.
На втором фото - два очень важных блочка:
слева - блок управления вентиляторами;
справа - блок питания Ардуино (преобразует 48 вольт в 9 вольт).
На третьем фото - Ардуино-мать

.
Слева на право (в скобках ссылки где можно почитать):
1. Arduino Duemilanove Mega ATmega1280-16AU
(http://arduino-ua.com/prod168-Arduin...Tmega1280-16AU)
2. Самодельный шилд.
В принципе, можно купить готовые часы Real Time Clock Модуль (DS1307)
(http://arduino-ua.com/prod22-Real_Ti...k_Modyl_DS1307), но я сам их своял, так как на этой же шилде организовал удобный съем сигналов ШИМ с пинов Ардуино.
3. LCD keypad shield
(http://arduino-ua.com/prod235-LCD_keypad_shield).
Здесь все ясно, как в сказке о Красной Шапочке - чтоб лучше видеть.

SparkDT · 28.08.2012, 18:46

Вбою, будет ли осуществляться ступенчатый метод освещения?

Вбою · 28.08.2012, 19:28

Цитата:

Сообщение от SparkDT

будет ли осуществляться ступенчатый метод освещения?

Будет и расвет и закат.
При этом длительность рассвета или заката - хоть целый день

.
Так же можно сделать два световых дня.

SparkDT · 28.08.2012, 19:33

Цитата:

Сообщение от Вбою

Будет и расвет и закат.
При этом длительность рассвета или заката - хоть целый день

.
Так же можно сделать два световых дня.

Код сами писать будете?

Вбою · 29.08.2012, 09:01

Цитата:

Сообщение от SparkDT

Код сами писать будете?

Нет. Для меня это сложно.
При замысле этого проекта, думал сам писать скетч. Даже книгу купил по програмированию Ардуино. И понял, что не для меня

.
Даже провел небольшой анализ в интернете.
Почитайте:
http://www.aqualogo.ru/phpbb2/index.php?showtopic=29878
http://sourceforge.net/projects/arduino-dimmer/
http://code.google.com/p/dangerduino/
http://www.chestersgarage.com/reef-aquarium-lighting
Все, что рассматривалось по этим ссылкам меня не удовлетворяло.
А привык использовать два световых дня.
Утром, когда собираюсь на работу, и вечером - после работы.
Поэтому для моих условий мне сделали скетч (пробную версию).
Соберу светильник - проведу испытания, тогда конкретно что-то можно будет говорить на эту тему.
Может кто из форумчан что-то предложет.
