Старий 21.02.2013, 09:33   #1
Живу я тут


Аватар для Pastuh1234

Реєстрація: 21.03.2012
Звідки Ви: Харьков
Дописи: 314
сказав Дякую: 326
сказали Дякую 259 раз(и) в 111 повідомленні
Украина. Контроллер для управления светодиодами ===www.aquaforum.ua===

Светодиодное освещение очень стремительно ворвалось в нашу жизнь и позволило по другому взглянуть на тему освещения как в повседневной жизни, так и в аквариумистике. Всё больше людей отдают предпочтение светодиодной продукции так как она более эффективная, долговечная и экономически обоснована. Для удобства использования , а так же управления светом и был разработан контроллер.С его помощью Вы сможете более точно воплотить ваши идеи в воссоздании подводной жизни в домашних аквариумах.

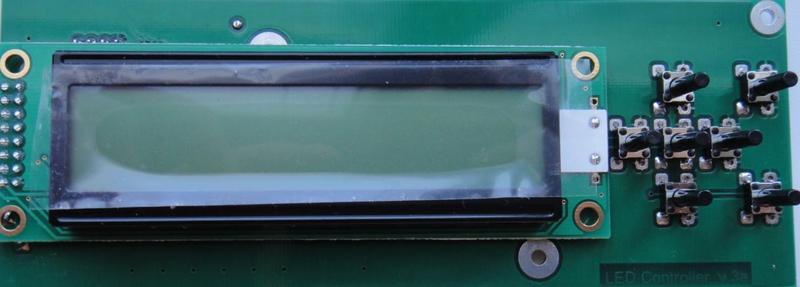

Контроллер без корпуса


Техника:
Контроллер реализован на импортных комплектующих, качественной печатной плате из стеклотекстолита FR-4в соответствие с ГОСТ23752-79 со специальным защитным покрытием (маской), дополнительно защищающим дорожки от попадания влаги. То есть не обычная «зеленка», а спец покрытие для эксплуатации в условиях повышенной влажности.

Функциональность:
Контроллер имеет 4 независимых канала с возможностью управления яркостью светодиодов от 1-100% с шагом 1% (ШИМ 16 бит ~ 770 Гц) для наиболее точной установки значений интенсивности светового потока. В контроллере реализована возможность подключения вентилятора и датчика температуры. Т.е при достижении температуры (устанавливается пользователем) верхнего предела включается вентилятор при уменьшении температуры до нормальных значений (устанавливается пользователем) вентилятор отключается. Также реализован режим теста, когда за полторы минуты проходит весь цикл запрограммированных параметров яркости светодиодов в программе за сутки. Видео теста можно посмотреть по ссылке ниже.



Добавлен видео обзор контроллера(не судите слишком строго, в первый раз делал)



В зависимости от количества подключаемых светодиодов возможны два варианта комплектации контроллеров, на драйверах MeanWell LDD-H или менее мощных LDD-L.
Контроллер может работает от источников питания 24, 36, 48 вольт в зависимости от версии.
Размеры:140мм*100мм*17мм
Инструкция по эксплуатации во вложении

Контроллер 4 канальный c 4 драйверами LDD H - 75$

Датчик температуры 27 грн


Контроллер WayLed



Контроллер WayLed с независимым 6 канальным управлением светодиодами
Описание:
Контроллер собран на процессоре Silicon Laboratories C8051F410-GQ , печатные платы выполнены из текстолита FR-4 в соответствии с ГОСТ23752-79 и покрыты защитным покрытием.
Корпус контроллера (Gainta ) изготовлен из ударопрочного, жаростойкого ABS пластика UL-94V0,
может крепиться на DIN рейку с источником питания.
Контроллер WayLed управляет драйверами LDD-H (Meanwell) может использовать питание 24В,36В,48В
Для настройки и отслеживания изменений не требуется компьютер или смартфон , контроллер является самостоятельным устройством.

Функциональность:
Контроллер имеет 6 каналов, 4 из которых поддерживают работу с двумя драйверами, это позволяет подключить 10 драйверов и управлять светодиодами в количестве 140шт.

Контроллер WayLed имеет дополнительный выход ШИМ для подключения доп. платы с драйверами

Контроллер поддерживает подключение датчика температуры и вентиляторов (до 1000мА) для активного охлаждения радиатора.
На каждом канале имеется 16 точек для установки времени и мощности освещения, которое плавно меняется от точки к точке в течение суток согласно введённым параметрам.

Для ночной подсветки и не только, реализован режим диммирования менее 1% (0,9, 0,8….0,1) на всех каналах

Реализован Ручной режим при включении которого, программа не меняет освещение в течение суток (не ходит по точкам) а работает на фиксированных процентах мощности введёнными пользователем.

Реализован режим, при котором на каждой точке при изменении времени пользователь видит, как именно выглядит освещение на остальных каналах. В таком режиме легче установить на настраиваемом канале мощность светодиодов, сочетающуюся с мощность светодиодов остальных каналов, отслеживая изменения в режиме реального времени.

Размеры контроллера (Д)159,5мм*(Ш)90,2мм*(В)57,5мм


Контроллер 6 канальный WayLed c 6 драйверами LDD H - 110$
Каждый дополнительный драйвер 7$



В моей теме по светодиодам Вы можете выбрать всё необходимое.
http://www.aquaforum.ua/showthread.php?t=118424
Мініатюри долучень
Щоб збільшити малюнок, клацніть по ньому
Назва:  Контроллер 1.jpg
Переглядів: 4058
Розмір:  54,3 КБ
ID:	308389   Щоб збільшити малюнок, клацніть по ньому
Назва:  6 каналов WayLed.jpg
Переглядів: 1551
Розмір:  33,4 КБ
ID:	406194   Щоб збільшити малюнок, клацніть по ньому
Назва:  Плата с драйверами.jpg
Переглядів: 1552
Розмір:  70,9 КБ
ID:	429061   Щоб збільшити малюнок, клацніть по ньому
Назва:  Плата контроллера.jpg
Переглядів: 1373
Розмір:  27,7 КБ
ID:	429062   Щоб збільшити малюнок, клацніть по ньому
Назва:  Обратная сторона платы контроллера.jpg
Переглядів: 1275
Розмір:  33,6 КБ
ID:	429063

Долучені файли
Тип файлу: pdf Инструкция по настройке контроллера.pdf (199,2 КБ, 1220 переглядів)
__________________
К.т 0502пять38568


Востаннє редагував Pastuh1234: 08.05.2014 о 10:28..
Pastuh1234 поза форумом
Ці 34 користувач(ів) сказали Дякую Pastuh1234 за це повідомлення:
***шерхан*** (21.02.2013), Aleksandrit2000 (24.12.2013), Ared (24.02.2013), black9797 (17.07.2014), brabus-60 (21.02.2013), cahul (21.02.2013), Chip (21.02.2013), delur (04.02.2014), E.K. (21.02.2013), Enter (27.02.2013), Enzo (19.06.2014), Garritech (22.02.2013), Hroosh (16.05.2013), Koralove (21.02.2013), Kristoff (22.10.2013), nickanya (03.06.2013), odisseyyug (22.02.2013), RICON (22.02.2013), RozarioAgro (12.01.2015), sae74 (24.04.2013), salys (24.02.2013), sergo1973 (01.11.2014), Sliver (09.06.2013), softart (21.02.2013), Spam4eg (21.02.2013), superpavlo (16.07.2013), transf (22.02.2013), V-V-F (31.03.2013), VOKA (21.02.2013), Zen (21.10.2013), zmei1977 (28.03.2013), Zuuu (09.04.2013), СергейZP (07.05.2013), Снегозавр (17.03.2013)
Старий 21.02.2013, 09:42   #2
Бан за нарушения


Аватар для Starcomputer

Реєстрація: 06.11.2007
Звідки Ви: Донецк, зона АТО
Дописи: 19.780
сказав Дякую: 5.789
сказали Дякую 17.705 раз(и) в 6.926 повідомленні
Re: Харьков. Контроллер для управления светодиодами ===www.aquaforum.ua===

Драйверов только четыре ? Маловато будет.
__________________
[I][B][COLOR=blue]С уважением, Сергей Таранченко[/COLOR][/B][/I]

Starcomputer поза форумом
Старий 21.02.2013, 09:44   #3
Живу я тут


Аватар для Pastuh1234

Реєстрація: 21.03.2012
Звідки Ви: Харьков
Дописи: 314
сказав Дякую: 326
сказали Дякую 259 раз(и) в 111 повідомленні
Re: Харьков. Контроллер для управления светодиодами ===www.aquaforum.ua===

Starcomputer, на дополнительной плате можно разместить остальные.
__________________
К.т 0502пять38568

Pastuh1234 поза форумом
Старий 21.02.2013, 11:46   #4
Бан за нарушения


Реєстрація: 26.02.2011
Звідки Ви: Донецк
Дописи: 133
сказав Дякую: 156
сказали Дякую 251 раз(и) в 79 повідомленні
Re: Харьков. Контроллер для управления светодиодами ===www.aquaforum.ua===

Я так понимаю, просто контроллер (компактней) без драйверов не получится?
ШИМ на какой частоте работает?
Какой общий габарит конструкции?


__________________

JimShark поза форумом
Старий 21.02.2013, 11:50   #5
Живу я тут


Аватар для Pastuh1234

Реєстрація: 21.03.2012
Звідки Ви: Харьков
Дописи: 314
сказав Дякую: 326
сказали Дякую 259 раз(и) в 111 повідомленні
Re: Харьков. Контроллер для управления светодиодами ===www.aquaforum.ua===

Шим на частоте ~ 770 Гц. Точные габариты допишу в шапку темы.
Для изготовления просто контроллера без драйверов понадобиться новое производство, поэтому пока нет.
__________________
К.т 0502пять38568

Pastuh1234 поза форумом
Старий 21.02.2013, 20:24   #6
Живу я тут


Реєстрація: 01.08.2005
Звідки Ви: Киев
Дописи: 599
сказав Дякую: 191
сказали Дякую 427 раз(и) в 182 повідомленні
Re: Украина. Контроллер для управления светодиодами ===www.aquaforum.ua===

Цитата:
Допис від Pastuh1234 Переглянути допис
Светодиодное освещение очень стремительно ворвалось в нашу жизнь
Вспоминается высказывание отдого из вождей - Широко шагает Азердбайджан!
Вопрос: критиковать изделее здесь, или вы откроете для критики другую тему?
Светодиоды у вас покупал - жалоб нет. Но это......

Вбою поза форумом
Старий 21.02.2013, 20:31   #7
Живу я тут


Аватар для Pastuh1234

Реєстрація: 21.03.2012
Звідки Ви: Харьков
Дописи: 314
сказав Дякую: 326
сказали Дякую 259 раз(и) в 111 повідомленні
Re: Украина. Контроллер для управления светодиодами ===www.aquaforum.ua===

Если есть что сказать - говорите. Не обязательно цитировать вождей.
Вы так пишите как будто уже пользовались этим контроллером, мне кажется сначала нужно попробовать его в работе, а потом критиковать.
__________________
К.т 0502пять38568


Востаннє редагував Pastuh1234: 21.02.2013 о 20:39..
Pastuh1234 поза форумом
Старий 21.02.2013, 21:10   #8
Живу я тут


Реєстрація: 01.08.2005
Звідки Ви: Киев
Дописи: 599
сказав Дякую: 191
сказали Дякую 427 раз(и) в 182 повідомленні
Re: Украина. Контроллер для управления светодиодами ===www.aquaforum.ua===

Первое - геометрия.
Если это контроллер для установки в светильник, то он долже быть не высоким. Длина как правило не важна. Каждый аквариумист хочет иметь тонкий светильник. Я с этим согласен - эстетично. Поэтому плату надо тянуть в длину и ограничивать высотой. Хороши радиаторы 38 мм высотой. Плюс 12-15 мм на оптику. Итого - 50-60 мм технически возможная высота светильника. У вас LDD с высотой 33 мм. Умножить на два, плюс клемники и пространство - думаю где-то 80-90 мм высотой. Для понимания - фото внизу.
Второе - количество каналов управления. Вам уже сказали опытные люди - 4 канала - мало. Это очень скромно:
1-белый;
2 синий;
3- роял блу;
4- фиолет.
А еще хочется (каждому по желанию) и ред, дип ред, циан, амбер, грин ...да и фиолетовые можно поставить 410 нм, 430 нм и т.д.
Терморегуляция. Она никому не нужна. Лишнее звено потенциальных отказов. Читайте опыт на зарубежных сайтах. Включил свет - включил вентиляторы. Выключил свет- выключил вентиляторы. Не парьтесь. Некоторые ставят вот такие фишки http://www.ebay.com/itm/250966865776...84.m1438.l2649
Возможности програмирования.
Как правило, потребитель не професиональный програмист. Но желаний управления светом очень много. Надо не один рассвет-закат по каналу. Их надо как минимум два. Объясняю, на пример у меня, фиолет 420 нм включается утром, и выходит на максимум. По мере разжигания белых светодиодов, фиолетовые начинают снижать интенсивность (при максимуме белых - фиолетовые бесполезны). Вечером, когда падает интесивность белых светодиодов, фиолетовые набирают мощность (люблю себя побалывать флюорисценцией кораллов ).
Так-что хочется по больше возможностей программировать.
А в остальном - широко шагает Азербайджан.
Мініатюри долучень
Щоб збільшити малюнок, клацніть по ньому
Назва:  11.jpg
Переглядів: 2092
Розмір:  37,6 КБ
ID:	308573

Вбою поза форумом
Старий 21.02.2013, 22:47   #9
Живу я тут


Аватар для Noe

Реєстрація: 24.01.2008
Звідки Ви: Львів
Дописи: 328
сказав Дякую: 953
сказали Дякую 236 раз(и) в 141 повідомленні
Надіслати повідомлення для Noe на ICQ
Re: Украина. Контроллер для управления светодиодами ===www.aquaforum.ua===

Доброго дня.
Цитата: "Стоимость контроллера 350 грн (без драйверов и источника питания)", тобто драйвера або я сам напаюю, або додатково оплачую?
Чи є гарантія на цей виріб? Чи зберігається гарантія, якщо я сам припаяю драйвера?

Noe поза форумом
Ці 2 користувач(ів) сказали Дякую Noe за це повідомлення:
Pastuh1234 (22.02.2013), Rain_ (22.02.2013)
Старий 22.02.2013, 06:13   #10
Живу я тут


Аватар для Pastuh1234

Реєстрація: 21.03.2012
Звідки Ви: Харьков
Дописи: 314
сказав Дякую: 326
сказали Дякую 259 раз(и) в 111 повідомленні
Re: Украина. Контроллер для управления светодиодами ===www.aquaforum.ua===

Вбою,Вот о чём я и говорю, сначала купите, протестируйте, а потом пишите замечания.
1.Почему Вы решили, что контроллер должен крепиться в светильнике?
Контроллер громоздкий для этого, странно что Вам пришла эта идея.
Контроллер отлично становится в тумбе вместе с источником питания(или Вы и его хотите поместить в светильник?)так вот, не стоит этого делать.
2. Количества каналов вполне достаточно для большинства морских аквариумов.
3. Я же написал четыре независимых канала. В каждом канале по 16 точек ввода времени и яркости свечения светодиодов, вы можете сделать как минимум 8 рассветов-закатов в каждом канале. Настройка элементарная и интуитивно понятная. На выходных сделаю видео инструкцию.
4 Боитесь терморегуляции, да не подключайте её и всё.
__________________
К.т 0502пять38568


Востаннє редагував Pastuh1234: 22.02.2013 о 09:11..
Pastuh1234 поза форумом
Ці 4 користувач(ів) сказали Дякую Pastuh1234 за це повідомлення:
D-moto (11.01.2014), Oppozith (25.02.2013), Zuuu (29.03.2013), Сергей Тео (02.12.2014)
Старий 22.02.2013, 06:18   #11
Живу я тут


Аватар для Pastuh1234

Реєстрація: 21.03.2012
Звідки Ви: Харьков
Дописи: 314
сказав Дякую: 326
сказали Дякую 259 раз(и) в 111 повідомленні
Re: Украина. Контроллер для управления светодиодами ===www.aquaforum.ua===

Noe, Драйвера я напаиваю бесплатно, после согласования сколько их нужно.
Гарантия на контроллер 3 месяца на драйвера и источники 1 год.
__________________
К.т 0502пять38568

Pastuh1234 поза форумом
Старий 22.02.2013, 08:55   #12
Живу я тут


Аватар для Pastuh1234

Реєстрація: 21.03.2012
Звідки Ви: Харьков
Дописи: 314
сказав Дякую: 326
сказали Дякую 259 раз(и) в 111 повідомленні
Re: Украина. Контроллер для управления светодиодами ===www.aquaforum.ua===

Добавлен видео обзор контроллера
__________________
К.т 0502пять38568

Pastuh1234 поза форумом
cказали "Дякую" Pastuh1234 за цей допис:
nickanya (07.05.2014)
Старий 22.02.2013, 11:02   #13
Живу я тут


Аватар для Spam4eg

Реєстрація: 22.12.2012
Звідки Ви: Киев, Позняки
Дописи: 1.306
сказав Дякую: 873
сказали Дякую 1.515 раз(и) в 608 повідомленні
Надіслати повідомлення для Spam4eg на Skype
Re: Украина. Контроллер для управления светодиодами ===www.aquaforum.ua===

Исходя из фото, можно дать главные плюсы...
1. Контроллер изготовлен на заводской печатке на 2х стороннем, лакерованом текстолите. А это +
2. На фото монтаж элементов выполнен машинным способом (SMD точно) и это +
Для примера вот вам фото контроллера который я купил на днях у одного из изготовителей аквариумных контроллеров.

Качество печатки-3, монтаж элементов-3

3. Цена +

Делайте выводы, хотя в идеале нужно взять и потестить, вернее посмотреть совпадает ли качество исполнения как на фото.
__________________
Тел 0632459495 Дмитрий.


Востаннє редагував Spam4eg: 22.02.2013 о 11:15..
Spam4eg поза форумом
Ці 3 користувач(ів) сказали Дякую Spam4eg за це повідомлення:
nickanya (07.05.2014), Pastuh1234 (22.02.2013), Сергей Тео (02.12.2014)
Старий 22.02.2013, 11:06   #14
Живу я тут


Аватар для Pastuh1234

Реєстрація: 21.03.2012
Звідки Ви: Харьков
Дописи: 314
сказав Дякую: 326
сказали Дякую 259 раз(и) в 111 повідомленні
Re: Украина. Контроллер для управления светодиодами ===www.aquaforum.ua===

Это фотографии живых контроллеров, некоторые из которые уже отправляются форумчанам.
Надеюсь на их отзывы в теме.
__________________
К.т 0502пять38568

Pastuh1234 поза форумом
Старий 22.02.2013, 11:08   #15
Живу я тут


Реєстрація: 28.11.2010
Звідки Ви: Харьков
Дописи: 407
сказав Дякую: 1.137
сказали Дякую 374 раз(и) в 200 повідомленні
Відповідь: Re: Украина. Контроллер для управления светодиодами ===www.aquaforum.ua===

Spam4eg, да уж по качеству исполнения в сравнении с твоим небо и земля.

Цитата:
Допис від Spam4eg Переглянути допис
вернее посмотреть совпадает ли качество исполнения как на фото.
видел вживую сие устройство(правда на стадии тестирования) внешне тоже что и на фото.

brabus-60 поза форумом


Share/Bookmark



Мітки
cree, led, led diy, контроллер светодиодов, светодиодный контроллер


Тут присутні: 1 (учасників - 0 , гостей - 1)


Ваші права у розділі
Ви не можете створювати теми
Ви не можете писати дописи
Ви не можете долучати файли
Ви не можете редагувати дописи

BB-код є Увімк.
Усмішки Увімк.
[IMG] код Увімк.
HTML код Вимк.

Швидкий перехід


Часовий пояс GMT +3. Поточний час: 09:21.


vBulletin 3.8.7 ; Copyright © 2000-2025 Jelsoft Enterprises Limited
Переклад: © Віталій Стопчанський, 2004-2010
(с)Бешлега Олександр Анатолійович, 2002-2025. Використання матеріалів сайту без посилання на джерело заборонено.
Дякуємо за ліцензійну версію форума компанію Барбус, представника торгової марки Sera в Україні.



AQA.ru  - все об аквариумах

no new posts
